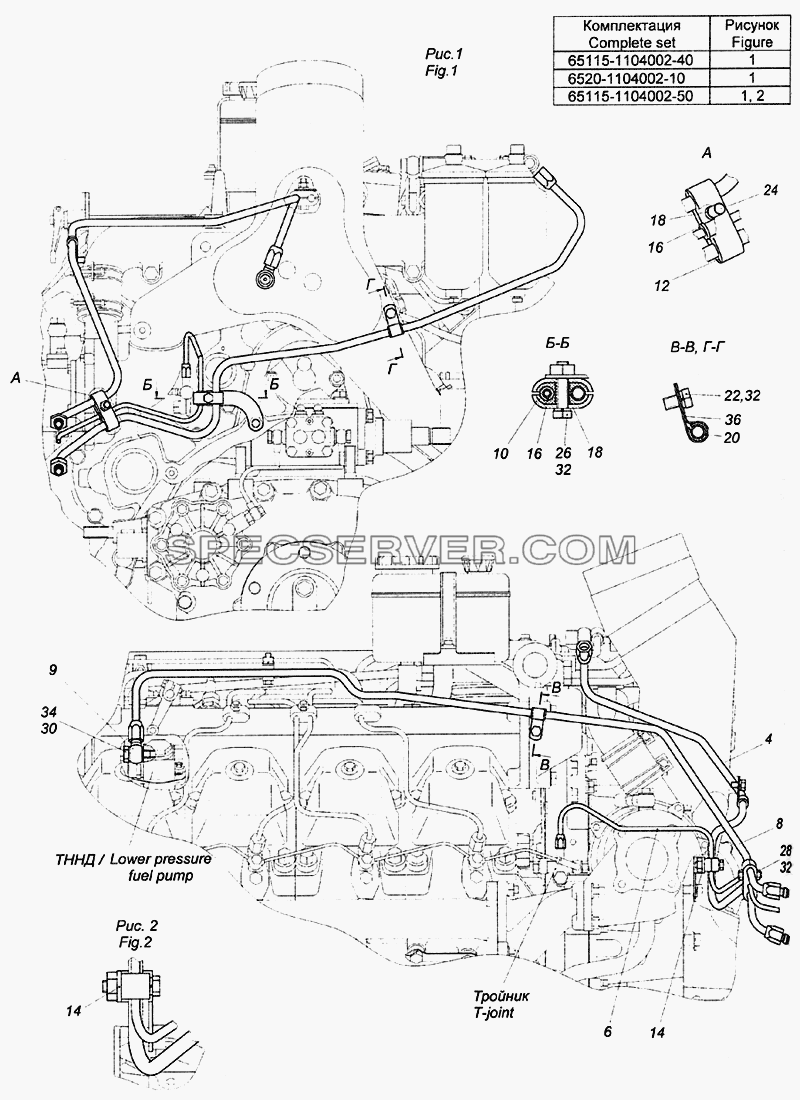

Запчасти: 65115-1104002-40 Установка топливопроводов для КамАЗ-6520 (Euro-2, 3)
65115-1104002-40 Установка топливопроводов для КамАЗ-6520 (Euro-2, 3) (список запасных частей)
Таблица запасных частей

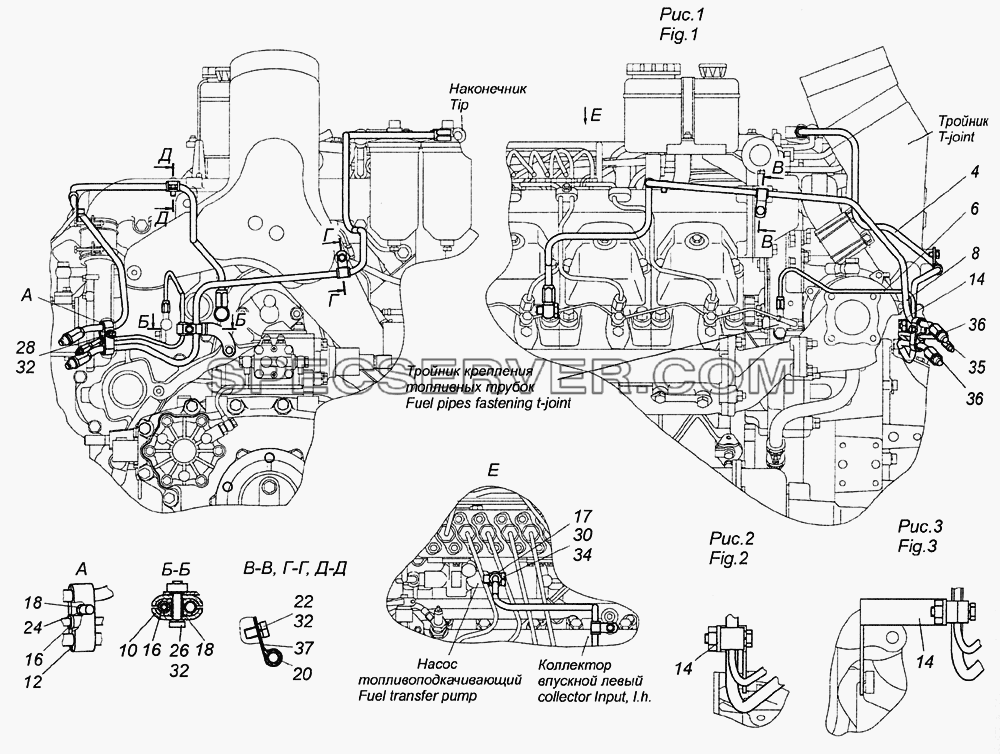

Запчасти: 65116-1104000-90 Установка топливопроводов для КамАЗ-6520 (Euro-2, 3)
65116-1104000-90 Установка топливопроводов для КамАЗ-6520 (Euro-2, 3) (список запасных частей)
Таблица запасных частей

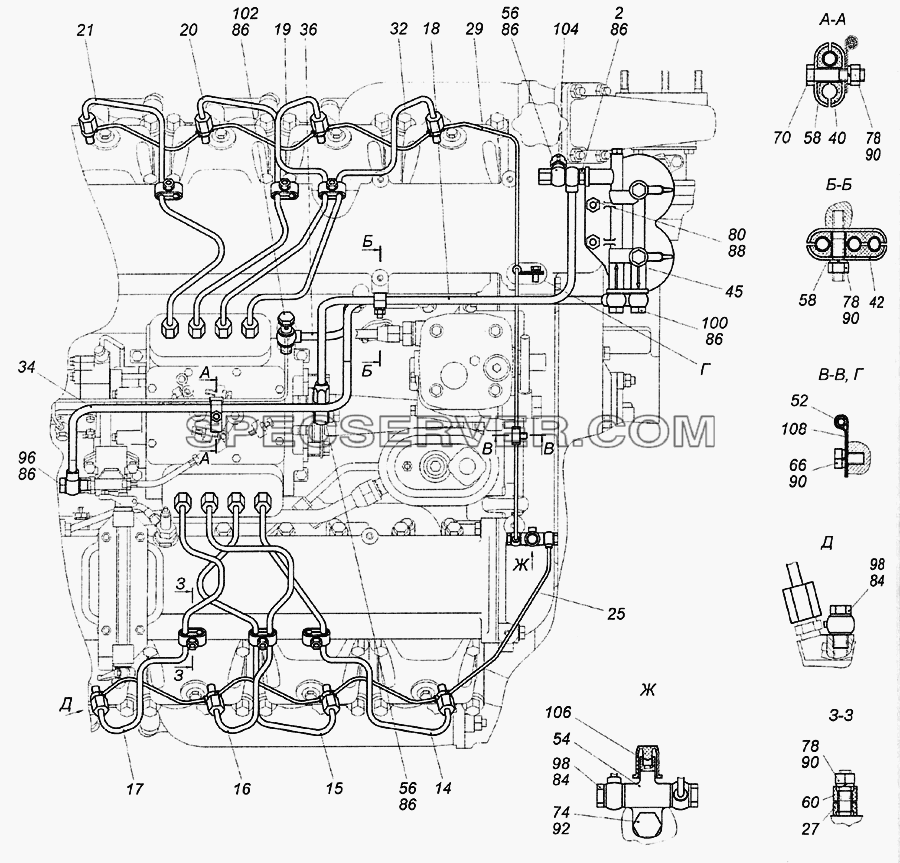

Запчасти: 740.21-1104000 Установка топливопроводов для КамАЗ-6520 (Euro-2, 3)
740.21-1104000 Установка топливопроводов для КамАЗ-6520 (Euro-2, 3) (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
2 |
|
740.21-1104020 |
Клапан в сборе |
14 |
|
740.21-1104310 |
Трубка топливная первой секции ТНВД |
15 |
|
740.21-1104312 |
Трубка топливная второй секции ТНВД |
16 |
|
740.21-1104314 |
Трубка топливная третьей секции ТНВД |
17 |
|
740.21-1104316 |
Трубка топливная четвертой секции ТНВД |
18 |
|
740.21-1104318 |
Трубка топливная пятой секции ТНВД |
19 |
|
740.21-1104320 |
Трубка топливная шестой секции ТНВД |
20 |
|
740.21-1104322 |
Трубка топливная седьмой секции ТНВД |
21 |
|
740.21-1104324 |
Трубка топливная восьмой секции ТНВД |
25 |
|
740.11-110436-10 |
Трубка топливная дренажная форсунок левых головок |
27 |
|
740.1104358 |
Скоба крепления топливных трубок |
29 |
|
740.11-1104370-10 |
Трубка топливная дренажная форсунок правых головок |
32 |
|
7406.1104384 |
Трубка топливная отводящая ТНВД |
34 |
|
7406.1104422 |
Трубка отводящая топливного насоса |
35 |
|
7406.1104426 |
Трубка топливная подводящая ТНВД |
40 |
|
740.1104440 |
Скоба |
42 |
|
740.1104458 |
Скоба крепления топливных трубок |
45 |
|
740.21-1117010 |
Фильтр тонкой очистки топлива |
52 |
|
740.1104336 |
Прокладка |
54 |
|
740.1104353 |
Тройник крепления топливных трубок |
56 |
|
740.1104429 |
Наконечник |
58 |
|
740.1104460-10 |
Втулка |
60 |
|
740.1104473-10 |
Втулка |
66 |
|
1/60432/21 |
Болт М8-6gх16 |
70 |
|
1/60439/21 |
Болт М8-6gх35 |
74 |
|
1/59707/21 |
Болт М10х1,25-6gх25 |
78 |
|
1/61008/11 |
Гайка М8х1,25-6Н |
80 |
|
1/21647/21 |
Гайка М10х1,25-6Н |
84 |
|
1/02844/60 |
Прокладка уплотнительная 10х16х1,5 |
86 |
|
1/02800/60 |
Прокладка уплотнительная 14х20х1,5 |
88 |
|
1/26014/73 |
Шайба 10 волнистая |
90 |
|
1/05166/73 |
Шайба 8 пружинная |
92 |
|
1/05168/73 |
Шайба 10 пружинная |
96 |
|
870005 |
Болт М14х1,5-6gх30 |
98 |
|
870007 |
Болт М10х1,25-6gх23 |
100 |
|
870022 |
Болт М14х1,5-6gх48 |
102 |
|
870031 |
Болт М14х1,5-6gх50 |
104 |
|
870825-01 |
Пробка транспортная М16х1,5-6Н |
106 |
|
870830 |
Заглушка |
108 |
|
870931 |
Кляммер |

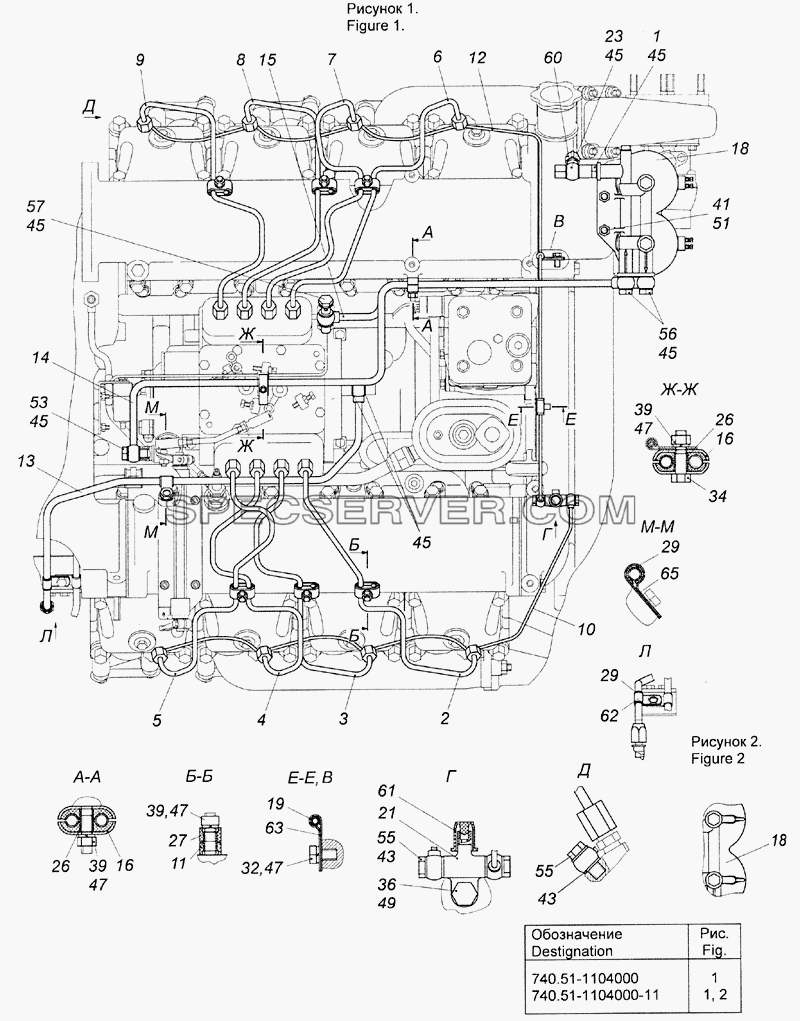

740.51-1104000 Установка топливопроводов для КамАЗ-6520 (Euro-2, 3) (список запасных частей)
740.51-1104000 Установка топливопроводов для КамАЗ-6520 (Euro-2, 3) (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
740.51-1104000 |
Установка топливопроводов |
- |
|
740.51-1104000-11 |
Установка топливопроводов |
1 |
|
740.51-1104020 |
Клапан |
2 |
|
740.21-1104310 |
Трубка топливная первой секции ТНВД |
3 |
|
740.21-1104312 |
Трубка топливная второй секции ТНВД |
4 |
|
740.21-1104314 |
Трубка топливная третьей секции ТНВД |
5 |
|
740.21-1104316 |
Трубка топливная четвертой секции ТНВД |
6 |
|
740.21-1104318 |
Трубка топливная пятой секции ТНВД |
7 |
|
740.21-1104320 |
Трубка топливная шестой секции ТНВД |
8 |
|
740.21-1104322 |
Трубка топливная седьмой секции ТНВД |
9 |
|
740.21-1104324 |
Трубка топливная восьмой секции ТНВД |
10 |
|
740.11-1104346-10 |
Трубка топливная дренажная форсунок левых головок |
11 |
|
740.1104358 |
Скоба крепления топливных трубок |
12 |
|
740.11-1104370-10 |
Трубка топливная дренажная форсунок правых головок |
13 |
|
740.51-1104384 |
Трубка топливная отводящая ТНВД |
14 |
|
7406.1104422 |
Трубка отводящая топливного насоса |
15 |
|
7406.1104426 |
Трубка топливная подводящая ТНВД |
16 |
|
740.1104440 |
Скоба |
18 |
|
740.21-1117010 |
Фильтр тонкой очистки топлива |
18 |
|
740.51-1117010 |
Фильтр тонкой очистки топлива |
19 |
|
740.1104336 |
Прокладка |
21 |
|
740.1104353 |
Тройник крепления топливных трубок |
23 |
|
740.1104429 |
Наконечник |
26 |
|
740.1104460-10 |
Втулка |
27 |
|
740.1104473-10 |
Втулка |
29 |
|
740.3407034 |
Прокладка |
32 |
|
1/60432/21 |
Болт М8-6gх16 |
34 |
|
1/60439/21 |
Болт М8-6gх35 |
36 |
|
1/59707/21 |
Болт М10х1,25-6gх25 |
39 |
|
1/61008/11 |
Гайка М8х1,25-6Н |
41 |
|
1/21647/21 |
Гайка М10х1,25-6Н |
43 |
|
1/02844/60 |
Прокладка уплотнительная 10х16х1,5 |
46 |
|
1/02800/60 |
Прокладка уплотнительная 14х20х1,5 |
47 |
|
1/05166/73 |
Шайба 8 пружинная |
49 |
|
1/05168/73 |
Шайба 10 пружинная |
51 |
|
1/26014/73 |
Шайба 10 волнистая |
53 |
|
870005 |
Болт М14х1,5-6gх30 |
55 |
|
870007 |
Болт М10х1,25-6gх23 |
56 |
|
870022 |
Болт М14х1,5-6gх48 |
57 |
|
870031 |
Болт М14х1,5-6gх50 |
60 |
|
870825-01 |
Пробка транспортная М16х1,5-6Н |
61 |
|
870830 |
Заглушка |
62 |
|
870920 |
Кляммер 13 |
63 |
|
870931 |
Кляммер |
65 |
|
870935 |
Кляммер |

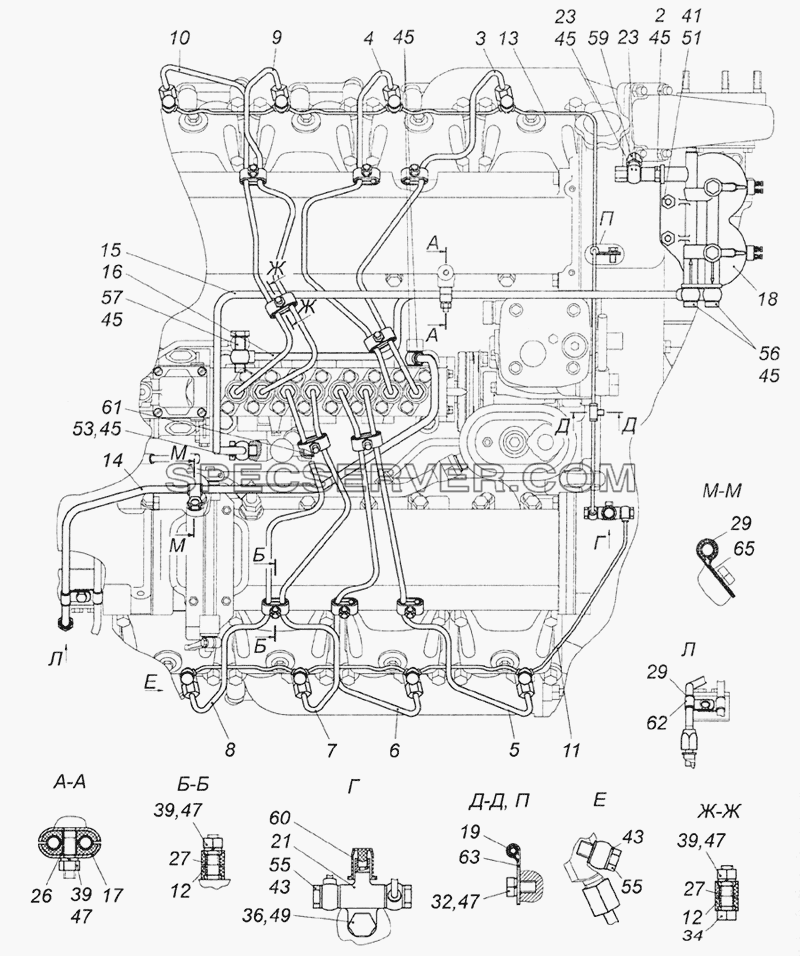

740.51-1104000-90 Установка топливопроводов для КамАЗ-6520 (Euro-2, 3) (список запасных частей)
740.51-1104000-90 Установка топливопроводов для КамАЗ-6520 (Euro-2, 3) (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
740.51-1104000-90 |
Установка топливопроводов |
- |
|
740.51-1104000-91 |
Установка топливопроводов |
2 |
|
740.21-1104020 |
Клапан в сборе |
3 |
|
740.50-1104310-90 |
Трубка топливная первой секции насоса высокого давления |
4 |
|
740.50-1104312-90 |
Трубка топливная второй секции насоса высокого давления |
5 |
|
740.50-1104314-90 |
Трубка топливная третьей секции насоса высокого давления |
6 |
|
740.50-1104316-90 |
Трубка топливная четвертой секции насоса высокого давления |
7 |
|
740.50-1104318-90 |
Трубка топливная пятой секции насоса высокого давления |
8 |
|
740.50-1104320-90 |
Трубка топливная шестой секции насоса высокого давления |
9 |
|
740.50-1104322-90 |
Трубка топливная седьмой секции насоса высокого давления |
10 |
|
740.50-1104324-90 |
Трубка топливная восьмой секции насоса высокого давления |
11 |
|
740.50-1104346-90 |
Трубка топливная дренажная форсунок левых головок |
12 |
|
740.1104358 |
Скоба крепления топливных трубок |
13 |
|
740.50-1104370-90 |
Трубка топливная дренажная форсунок правых головок |
14 |
|
740.50-1104384-90 |
Трубка топливная отводящая |
15 |
|
740.50-1104422-90 |
Трубка отводящая топливного насоса |
16 |
|
740.50-1104426-90 |
Трубка топливная подводящая ТНВД |
17 |
|
740.1104440 |
Скоба |
18 |
|
740.21-1117010 |
Фильтр тонкой очистки топлива |
18 |
|
740.51-1117010 |
Фильтр тонкой очистки топлива |
19 |
|
740.1104336 |
Прокладка |
21 |
|
740.1104353 |
Тройник крепления топливных трубок |
23 |
|
740.1104429 |
Наконечник |
26 |
|
740.1104460-10 |
Втулка |
27 |
|
740.1104473-10 |
Втулка |
29 |
|
740.3407034 |
Прокладка |
32 |
|
1/60432/21 |
Болт М8-6gх16 |
34 |
|
1/60439/21 |
Болт М8-6gх35 |
36 |
|
1/59707/21 |
Болт М10х1,25-6gх25 |
39 |
|
1/61008/11 |
Гайка М8х1,25-6Н |
41 |
|
1/21647/21 |
Гайка М10х1,25-6Н |
43 |
|
1/02844/60 |
Прокладка уплотнительная 10х16х1,5 |
45 |
|
1/02800/60 |
Прокладка уплотнительная 14х20х1,5 |
47 |
|
1/05166/73 |
Шайба 8 пружинная |
49 |
|
1/05168/73 |
Шайба 10 пружинная |
51 |
|
1/26014/73 |
Шайба 10 волнистая |
53 |
|
870005 |
Болт М14х1,5-6gх30 |
55 |
|
870007 |
Болт М10х1,25-6gх23 |
56 |
|
870022 |
Болт М14х1,5-6gх48 |
57 |
|
870031 |
Болт М14х1,5-6gх50 |
59 |
|
870825-01 |
Пробка транспортная М16х1,5-6Н |
60 |
|
870830 |
Заглушка |
61 |
|
870885 |
Пробка М14х1,5-6g |
62 |
|
870920 |
Кляммер 13 |
63 |
|
870931 |
Кляммер |
65 |
|
870935 |
Кляммер |

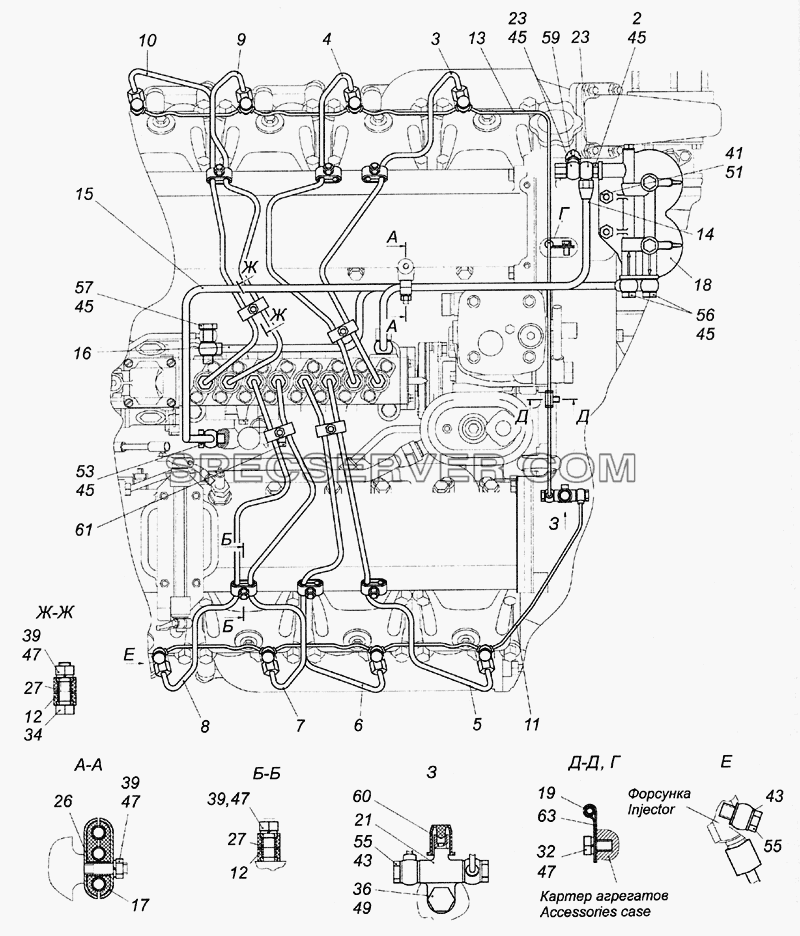

740.50-1104000-90 Установка топливопроводов для КамАЗ-6520 (Euro-2, 3) (список запасных частей)
740.50-1104000-90 Установка топливопроводов для КамАЗ-6520 (Euro-2, 3) (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
2 |
|
740.21-1104020 |
Клапан в сборе |
3 |
|
740.50-1104310-90 |
Трубка топливная первой секции насоса высокого давления |
4 |
|
740.50-1104312-90 |
Трубка топливная второй секции насоса высокого давления |
5 |
|
740.50-1104314-90 |
Трубка топливная третьей секции насоса высокого давления |
6 |
|
740.50-1104316-90 |
Трубка топливная четвертой секции насоса высокого давления |
7 |
|
740.50-1104318-90 |
Трубка топливная пятой секции насоса высокого давления |
8 |
|
740.50-1104320-90 |
Трубка топливная шестой секции насоса высокого давления |
9 |
|
740.50-1104322-90 |
Трубка топливная седьмой секции насоса высокого давления |
10 |
|
740.50-1104324-90 |
Трубка топливная восьмой секции насоса высокого давления |
11 |
|
740.50-1104346-90 |
Трубка топливная дренажная форсунок левых головок |
12 |
|
740.1104358 |
Скоба крепления топливных трубок |
13 |
|
740.50-1104370-90 |
Трубка топливная дренажная форсунок правых головок |
14 |
|
740.50-1104384-90 |
Трубка топливная отводящая |
15 |
|
740.50-1104422-90 |
Трубка отводящая топливного насоса |
16 |
|
740.50-1104426-90 |
Трубка топливная подводящая ТНВД |
17 |
|
740.1104458 |
Скоба крепления топливных трубок |
18 |
|
740.21-1117010 |
Фильтр тонкой очистки топлива |
19 |
|
740.1104336 |
Прокладка |
21 |
|
740.1104353 |
Тройник крепления топливных трубок |
23 |
|
740.1104429 |
Наконечник |
26 |
|
740.1104460-10 |
Втулка |
27 |
|
740.1104473-10 |
Втулка |
32 |
|
1/60432/21 |
Болт М8-6gх16 |
34 |
|
1/60439/21 |
Болт М8-6gх35 |
36 |
|
1/59707/21 |
Болт М10х1,25-6gх25 |
39 |
|
1/61008/11 |
Гайка М8х1,25-6Н |
41 |
|
1/21647/21 |
Гайка М10х1,25-6Н |
43 |
|
1/02844/60 |
Прокладка уплотнительная 10х16х1,5 |
45 |
|
1/02800/60 |
Прокладка уплотнительная 14х20х1,5 |
47 |
|
1/05166/73 |
Шайба 8 пружинная |
49 |
|
1/05168/73 |
Шайба 10 пружинная |
51 |
|
1/26014/73 |
Шайба 10 волнистая |
53 |
|
870005 |
Болт М14х1,5-6gх30 |
55 |
|
870007 |
Болт М10х1,25-6gх23 |
56 |
|
870022 |
Болт М14х1,5-6gх48 |
57 |
|
870031 |
Болт М14х1,5-6gх50 |
59 |
|
870825-01 |
Пробка транспортная М16х1,5-6Н |
60 |
|
870830 |
Заглушка |
61 |
|
870885 |
Пробка М14х1,5-6g |
63 |
|
870931 |
Кляммер |
| |
