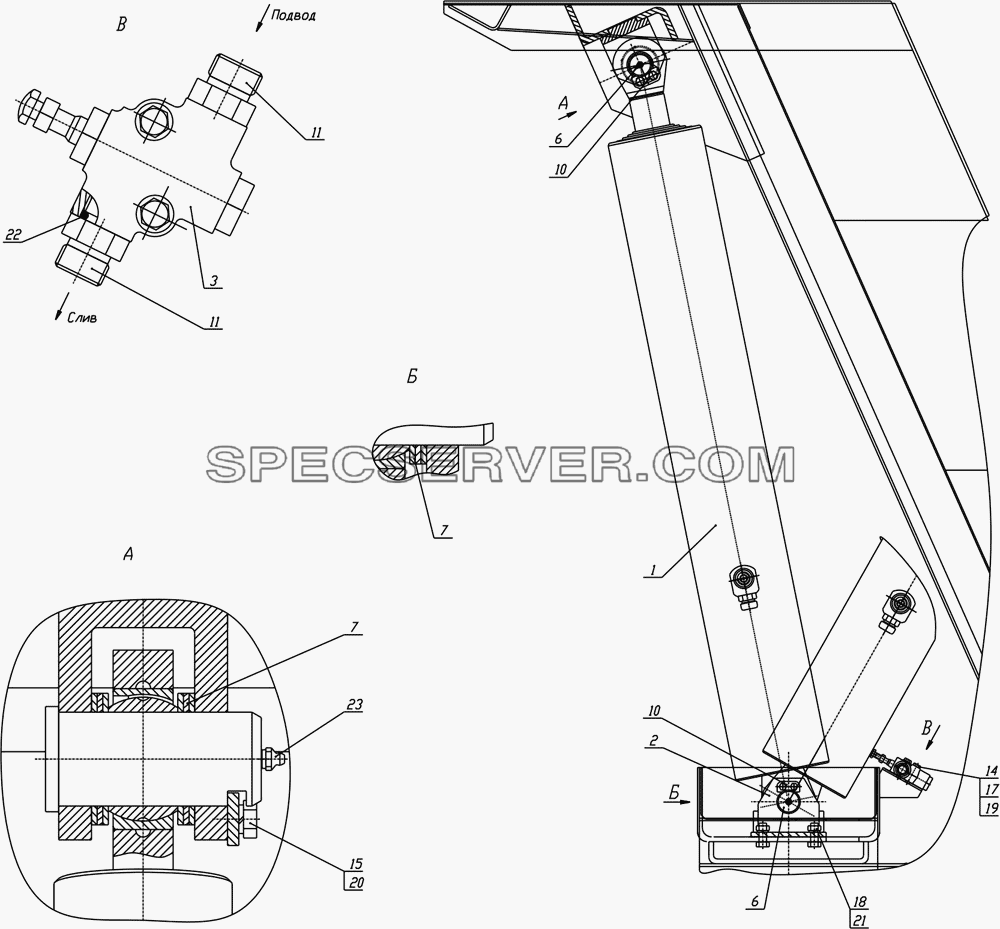

Запчасти: Установка гидроцилиндра для КамАЗ-65201

Установка гидроцилиндра для КамАЗ-65201 (список запасных частей)

Установка гидроцилиндра для КамАЗ-65201 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 65201-8603010СБ Гидроцилиндр
2 2Э6520-8603160СБ Кронштейн гидроцилиндра
3 5511-8614010-10СБ Клапан ограничительный
6 6520-8603052 Ось гидроцилиндра
7 9693-2919298 Шайба упорная
10 9509-8603314 Планка стопорная
11 6520-8607036 Штуцер
14 1/60442/21 Болт М8-6gх50
15 1/59705/21 Болт М10х1,25-6gх20
17 1/61008/11 Гайка М8х1,25-6Н
18 1/21641/11 Гайка М16х1,5-6Н
19 1/05166/77 Шайба 8 пружинная
20 1/05168/77 Шайба 10 пружинная
21 1/05172/77 Шайба 16 пружинная
22 021-025-25-2-2 Кольцо
23 864006 Масленка 1.3.Ц6хр.ГОСТ 19853-74

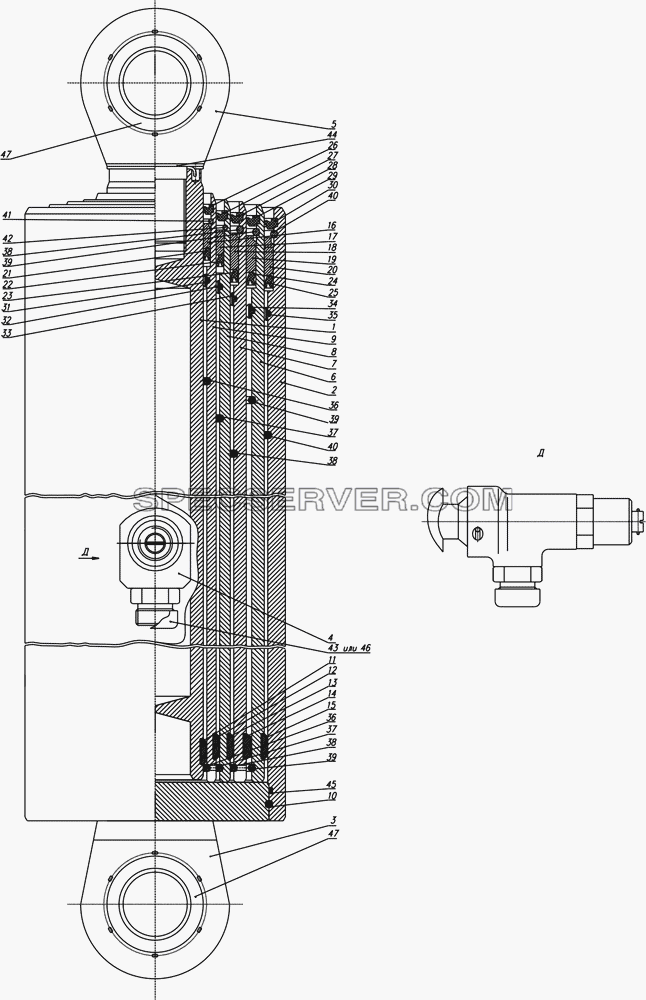

Запчасти: 65201-8603010СБ Гидроцилиндр в сборе для КамАЗ-65201

65201-8603010СБ Гидроцилиндр в сборе для КамАЗ-65201 (список запасных частей)

65201-8603010СБ Гидроцилиндр в сборе для КамАЗ-65201 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 6520-8503125-10СБ Плунжер
2 65201-8603015СБ Корпус
3 65201-8603225СБ Опора нижняя
4 67-02.000СБ Установка замедлителя
5 6520-8603027 Проушина
6 9509-8603101 Плунжер
7 6520-8603102 Плунжер
8 6520-8603103 Плунжер
9 6520-8603104 Плунжер
10 9509-8603230 Штифт
11 13.8603402-10 Направляющая нижняя
12 14.8603402-10 Направляющая нижняя
13 15.8603402-10 Направляющая нижняя
14 16.8603402-10 Направляющая нижняя
15 17.8603402-10 Направляющая нижняя
16 13.8603401-40 Направляющая
17 14.8603401-40 Направляющая
18 15.8603401-40 Направляющая
19 16.8603401-40 Направляющая
20 17.8603401-40 Направляющая
21 13.8603403-14 Манжета
22 14-8603403-14 Манжета
23 15-8603403-14 Манжета
24 16-8603403-14 Манжета
25 17-8603403-14 Манжета
26 13-8603403-24 Чистильщик
27 14-8603403-24 Чистильщик
28 15-8603403-24 Чистильщик
29 16-8603403-24 Чистильщик
30 17-8603403-24 Чистильщик
31 13.8603405-10 Проставка
32 14.8603405-10 Проставка
33 15.8603405-10 Проставка
34 16.8603405-10 Проставка
35 17.8603405-10 Проставка
36 13.8603407-01 Кольцо упорное
37 14.8603407-01 Кольцо упорное
38 15.8603407-01 Кольцо упорное
39 16.8603407-01 Кольцо упорное
40 17.8603407-01 Кольцо упорное
41 13.8603408 Кольцо разрезное
42 14.8603408 Кольцо разрезное
43 6520-8603086 Пробка транспортная
44 9509-8603254 Шайба стопорная
45 180-185-36-2-3 Кольцо
46 870829 Заглушка
47 ШС50 Подшипник

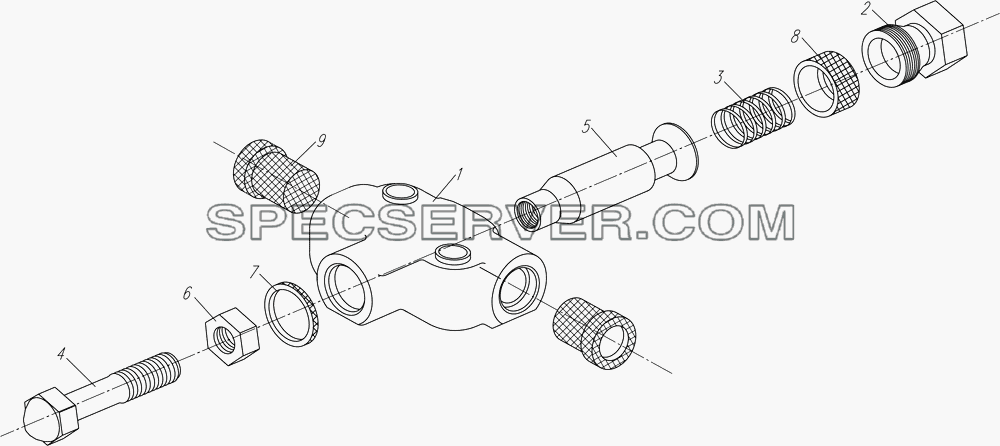

Запчасти: 5511-8614010-10СБ Клапан ограничительный для КамАЗ-65201

5511-8614010-10СБ Клапан ограничительный для КамАЗ-65201 (список запасных частей)

5511-8614010-10СБ Клапан ограничительный для КамАЗ-65201 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 5511-8614018-10 Корпус
2 5511-8614025 Пробка
3 5511-8614026 Пружина
4 4502-8614027-10 Болт М10х1,25-6g
5 5511-8614043-10 Клапан
6 1/07910/11 Гайка М10х1,25-6Н
7 015-019-25-2-2 Кольцо
8 021-025-25-2-2 Кольцо
9 864305 Пробка транспортная

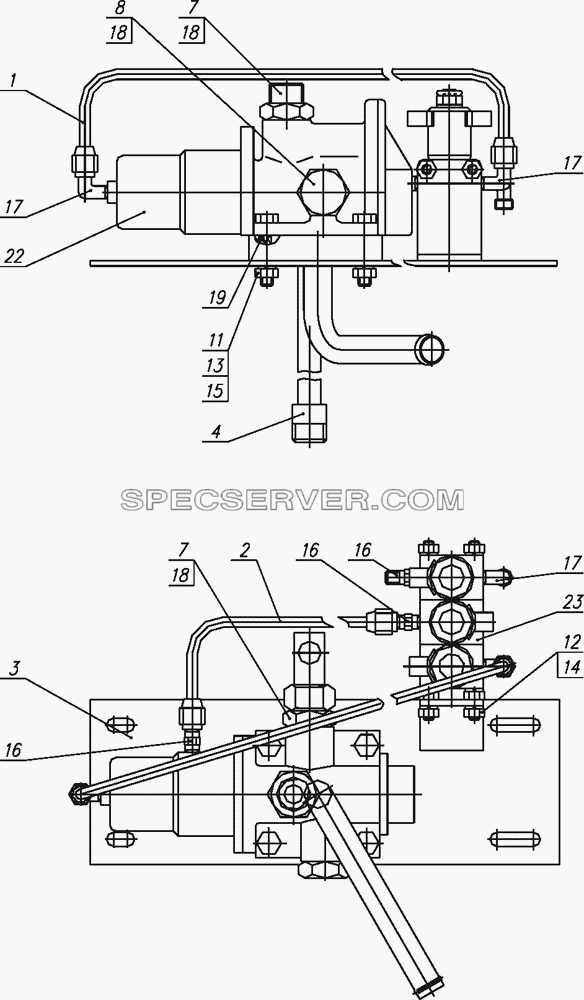

Запчасти: 65115-8607120СБ Блок управления для КамАЗ-65201

65115-8607120СБ Блок управления для КамАЗ-65201 (список запасных частей)

65115-8607120СБ Блок управления для КамАЗ-65201 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 65115-8606030СБ Трубка подвода воздуха
2 БЭК 37.020 Трубка подвода воздуха
3 65115-8607020-10 Кронштейн
4 65115-8609110 Труба высокого давления
7 65115-8609101 Штуцер
8 65115-8609102 Пробка
11 1/13438/31 Болт М10х1,25-6gх50
12 1/61008/11 Гайка М8х1,25-6Н
13 1/21647/11 Гайка М10х1,25-6Н
14 1/05166/70 Шайба 8 пружинная
15 1/05168/70 Шайба 10 пружинная
16 853973 Штуцер ввертный задних колес
17 864822 Угольник ввертный
18 024-028-25-2-3 Кольцо
19 080-090-58-2-3 Кольцо
22 6520-8607010-10 Блок гидрораспределителей
23 БЭК 37.000-02 Блок электромагнитных клапанов

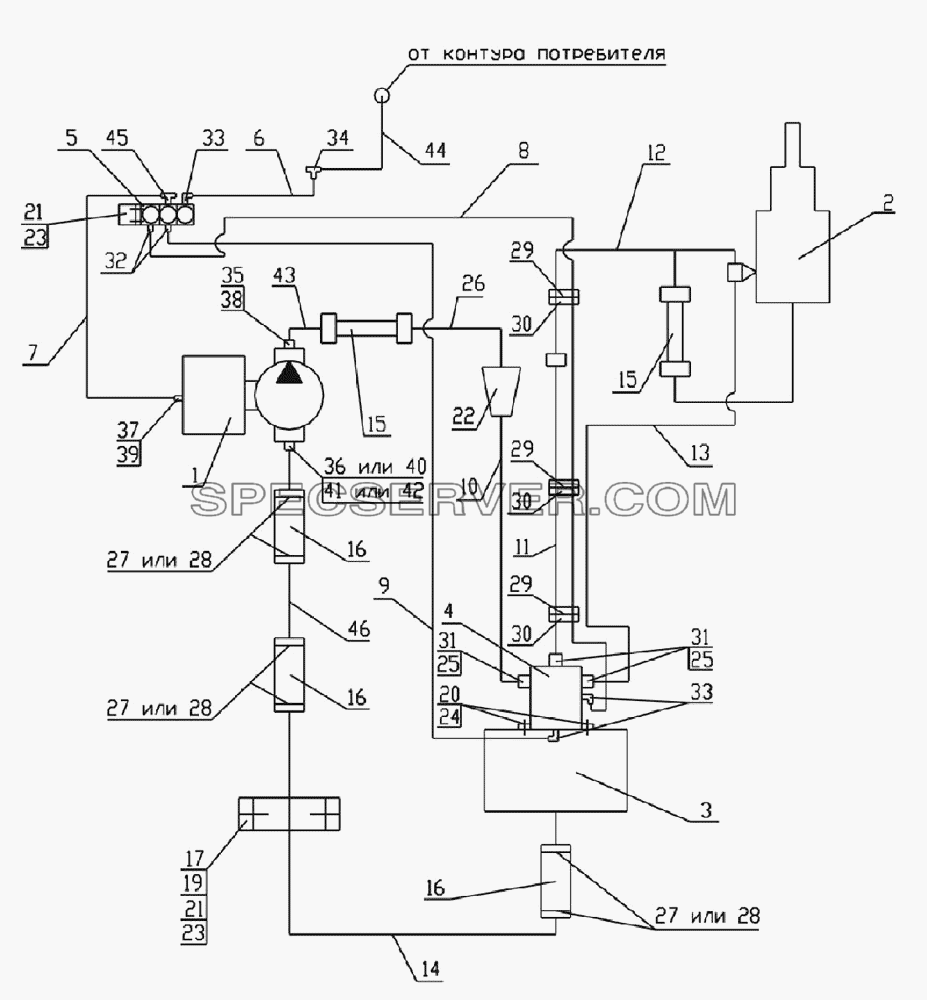

Гидросхема - 1 для КамАЗ-65201 (список запасных частей)

Гидросхема - 1 для КамАЗ-65201 (список запасных частей)

Гидросхема - 1 для КамАЗ-65201 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 НYVА Насос
2 65201-8603001СБ Установка гидроцилиндра
3 65201-8608001СБ Установка гидроблока
4 6520-8607010-10СБ Гидрораспределитель
5 БЭК 37.000-02ГЧ Блок электромагнитных клапанов
6 65201-8606015СБ Трубка подвода воздуха
7 65201-8606020СБ Трубка подвода воздуха
8 6520-8606030СБ Трубка подвода воздуха
9 6520-8606035СБ Трубка подвода воздуха
10 65201 -8609012СБ Труба высокого давления
11 65201-8609016СБ Труба высокого давления
12 6540-8609018СБ Труба высокого давления
13 65201-8609024СВ Труба высокого давления
14 65201-8609141 Труба низкого давления
15 6522-8609090СБ Рукав высокого давления
16 6520-8609119 Рукав, длина 155
17 6522-8609127 Скоба диаметр 42
19 1/60434/21 Болт М8-6gх20
20 Винт М10х1.25х25.56.05 Винт М10х1.25х25.56.05 ГОСТ 11738-84
21 1/61008/11 Гайка М8х1,25-6Н
22 65201-8607110СБ Установка фильтра
23 1/05166/73 Шайба 8 пружинная
24 1/05168/77 Шайба 10 пружинная
25 Кольцо 024-028-25-2-2 Кольцо 024-028-25-2-2 ГОСТ 9833-73
26 65201-8609014СБ Труба высокого давления
27 СБИТ 305419004-25 Хомут стяжной (50-70)х13 СБИТ 305419003ТУ
28 ТОRRО 50-70/12-С7W1 Хомут с червячной резьбой D1N 3017
29 1/02908/90 Хомут 40
30 6520-8606013 Прокладка
31 ОГК 67-02.001 Штуцер
32 853973 Штуцер ввертный задних колес
33 864822 Угольник ввертный
34 864919 Тройник проходной
35 6520-8609155-10 Штуцер
36 6522-8609151-10СБ Патрубок
37 65115-8606113-01 Штуцер
38 Кольцо 037-041-25-2-2 Кольцо 037-041-25-2-2 ГОСТ 9833-73
39 1/02984/60 Прокладка 12,2х18х1,5
40 6522-8609156-10 Патрубок
41 1/02651/60 Прокладка табл.ВАЗ 14607
42 6520-8609057 Прокладка
43 6460-8609030-20СБ Труба высокого давления
44 БЭК 37.020 Трубка подвода воздуха
45 864892 Тройник ввертный симметричный
46 6522-8609141-30СБ Труба низкого давления

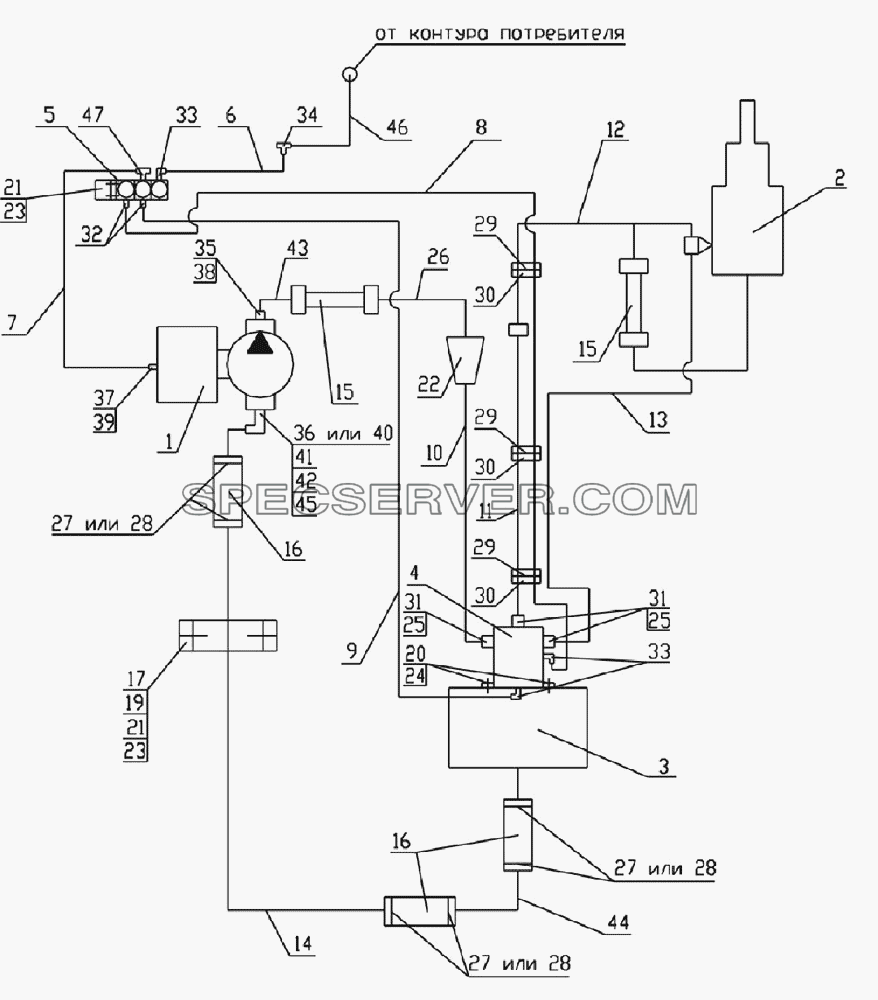

Гидросхема - 2 для КамАЗ-65201 (список запасных частей)

Гидросхема - 2 для КамАЗ-65201 (список запасных частей)

Гидросхема - 2 для КамАЗ-65201 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 МЕILLЕR 265/1 Насос
2 65201-8603001СБ Установка гидроцилиндра
3 65201-8608001СБ Установка гидроблока
4 6520-8607010-10СБ Гидрораспределитель
5 БЭК 37.000-02ГЧ Блок электромагнитных клапанов
6 65201-8606015СБ Трубка подвода воздуха
7 65201-8606020СБ Трубка подвода воздуха
8 6520-8606030СБ Трубка подвода воздуха
9 6520-8606035СБ Трубка подвода воздуха
10 65201-8609012СБ Труба высокого давления
11 65201-8609016СБ Труба высокого давления
12 6540-8609018СБ Труба высокого давления
13 65201-8609024СБ Труба высокого давления
14 65201-8609141-10 Труба низкого давления
15 6522-8609090СБ Рукав высокого давления
16 6520-8609119 Рукав, длина 155
17 6522-8609127 Скоба диаметр 42
19 1/60434/21 Болт М8-6gх20
20 Винт М10х1.25х25.56.05 Винт М10х1.25х25.56.05 ГОСТ 11738-84
21 1/61008/11 Гайка М8х1,25-6Н
22 65201-8607110СБ Установка фильтра
23 1/05166/73 Шайба 8 пружинная
24 1/05168/77 Шайба 10 пружинная
25 024-028-25-2-3 Кольцо
26 65201-8609014СБ Труба высокого давления
27 СБИТ 305419004-25 Хомут стяжной (50-70)х13 СБИТ 305419003ТУ
28 ТОRRО 50-70/12-С7w1 Хомут с червячной резьбой DIN3017
29 1/02908/90 Хомут 40
30 6520-8606013 Прокладка
31 ОГК 67-02.001 Штуцер
32 853973 Штуцер ввертный задних колес
33 864822 Угольник ввертный
34 864919 Тройник проходной
35 6522-8609153 Штуцер
36 6460-8609138-20 Угольник поворотный
37 65115-8606113-01 Штуцер
38 Кольцо 019-022-19-2-3 Кольцо 019-022-19-2-3 ГОСТ 9833-73
39 1/02984/60 Прокладка 12,2х18х1,5
40 65201-8609138СБ Угольник
41 6520-8609073 Шайба
42 Кольцо 046-050-25-2-3 Кольцо 046-050-25-2-3 ГОСТ9833-73
43 6522-8609135СБ Труба высокого давления
44 6522-8609141-50СБ Труба низкого давления
45 6460-8609139-20 Гайка
46 БЭК 37.020 Трубка подвода воздуха
47 864892 Тройник ввертный симметричный
