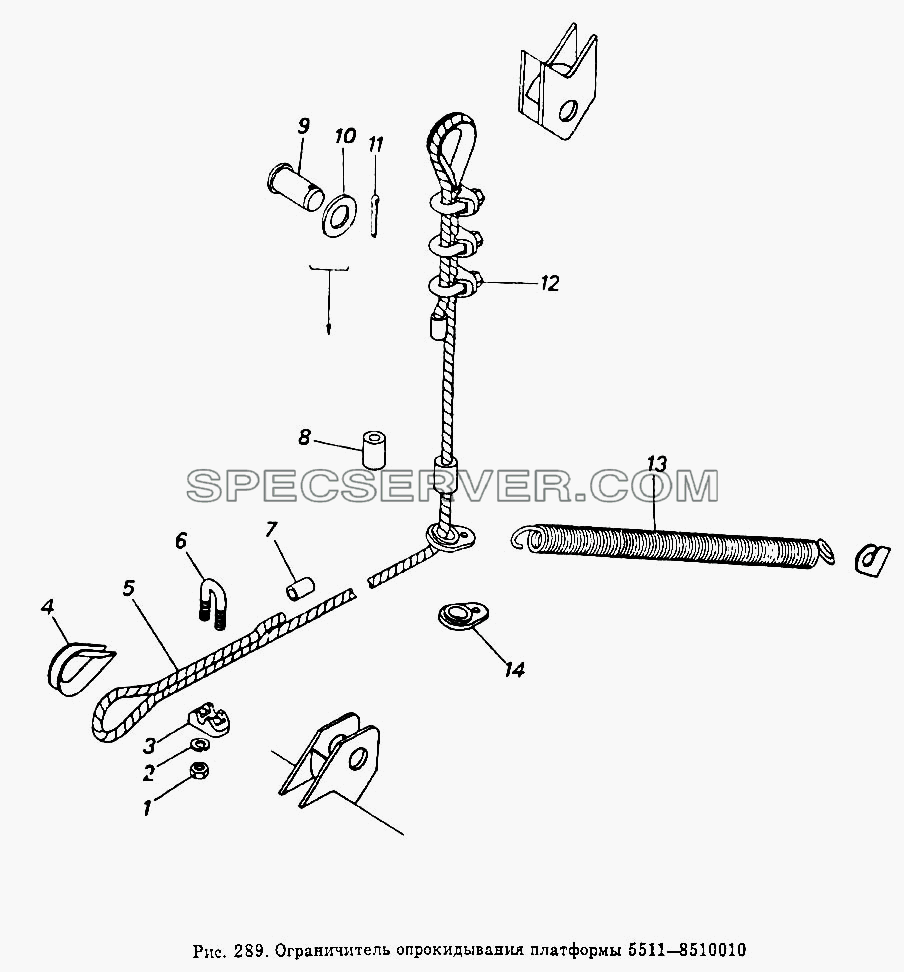

Запчасти: Ограничитель опрокидывания платформы 5511-8510010 для КамАЗ-5410
Ограничитель опрокидывания платформы 5511-8510010 для КамАЗ-5410 (список запасных частей)
Таблица запасных частей

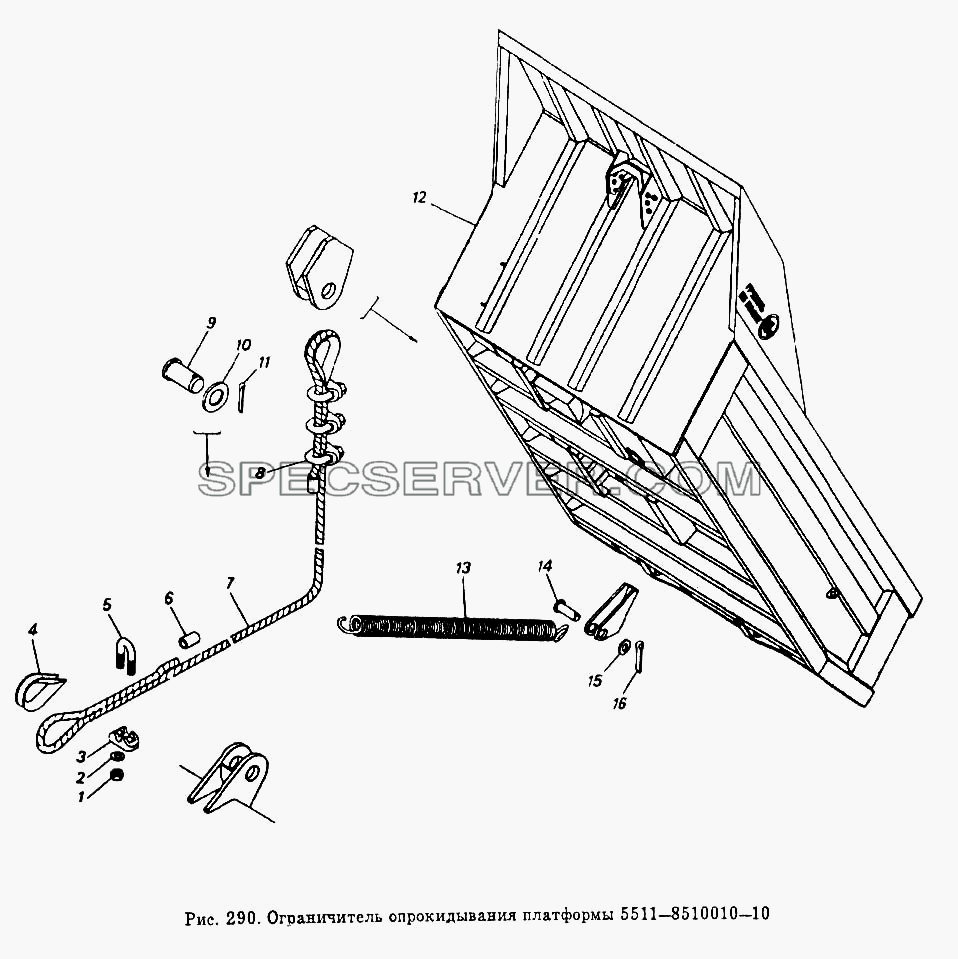

Запчасти: Ограничитель опрокидывания платформы 5511-8510010-10 для КамАЗ-5410
Ограничитель опрокидывания платформы 5511-8510010-10 для КамАЗ-5410 (список запасных частей)
Таблица запасных частей

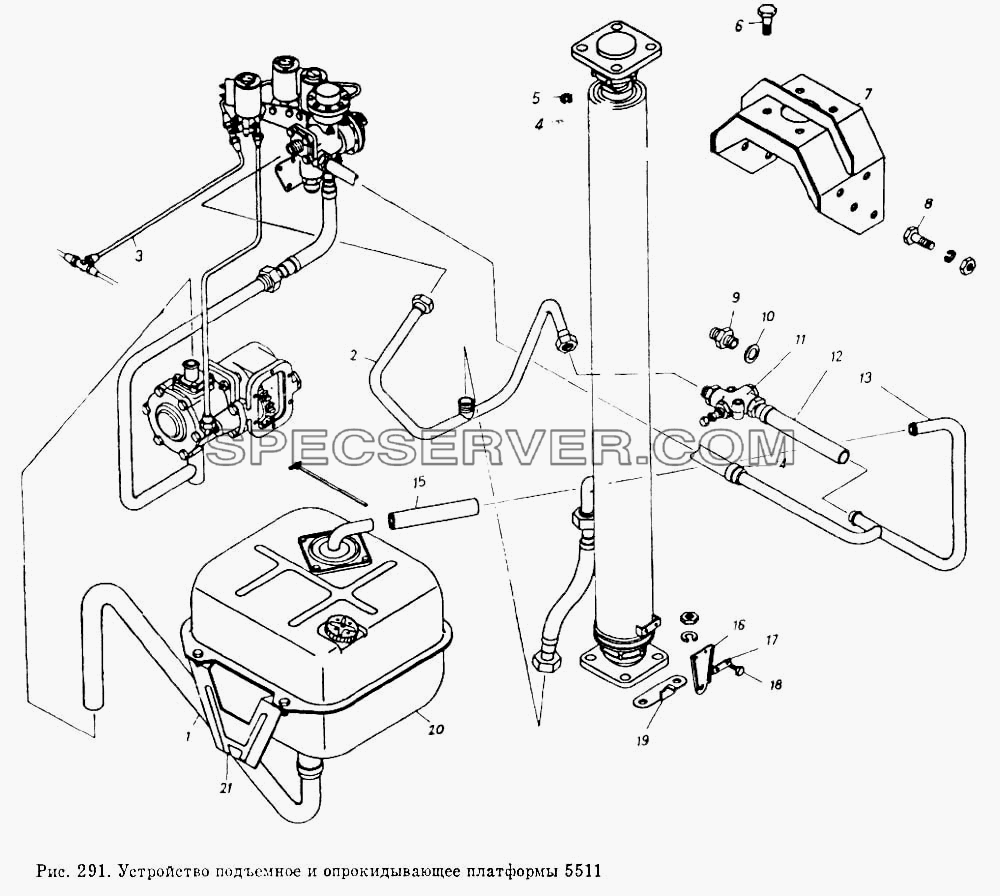

Запчасти: Устройство подъемное и опрокидывающее платформы 5511 для КамАЗ-5410
Устройство подъемное и опрокидывающее платформы 5511 для КамАЗ-5410 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
1/05168/70 |
Шайба 10 пружинная |
- |
|
1/21647/11 |
Гайка М10х1,25-6Н |
- |
|
1/59705/21 |
Болт М10х1,25-6gх20 |
- |
|
1/59707/21 |
Болт М10х1,25-6gх25 |
- |
|
403018 |
Тройник проходной (с коробкой передач модели 14) |
- |
|
5320-3721500 |
Клапан пневмосигнала с электромагнитом в сборе |
- |
|
532007-3721500 |
Электропневмоклапан в сборе (тропический вариант) |
- |
|
5511-8606016-30 |
Трубка |
- |
|
5511-8606020 |
Трубка подвода воздуха в сборе |
- |
|
5511-8606021 |
Трубка |
- |
|
5511-8606062 |
Тройник ввертный (с коробкой передач модели 15) |
- |
|
5511-8606062-01 |
Тройник ввертный |
- |
|
5511-8607003 |
Блок управления в сборе |
- |
|
5511-8607105 |
Кожух в сборе |
- |
|
5511-8608095 |
Кронштейн |
- |
|
5511-8609130-50 |
Труба (с коробкой передач модели 15) |
- |
|
551107-8607003 |
Блок управления в сборе |
- |
|
551107-8607105 |
Кожух в сборе |
- |
|
551107-8608010-02 |
Бак масляный в сборе (тропический вариант) |
- |
|
551107-8608094 |
Кронштейн (тропический вариант) |
- |
|
551107-8608095 |
Кронштейн (тропический вариант) |
- |
|
551107-8609116 |
Рукав (тропический вариант) |
- |
|
551107-8609130-40 |
Труба (тропический вариант, коробкой передач модели 14) |
- |
|
551107-8609130-50 |
Труба (тропический вариант, с коробкой передач модели 14) |
- |
|
551107-8609170-10 |
Труба высокого давления (тропический вариант) |
- |
|
551107.8504130 |
Кронштейн гидроцилиндра (тропический вариант) |
- |
|
551107.8609152-10 |
Труба низкого давления в сборе (тропический вариант) |
- |
|
864811 |
Гайка накидная М14х1,5-6Н |
- |
|
864815 |
Муфта 8 конусная |
1 |
|
5511-8609130-40 |
Труба (с коробкой передач модели 14) |
2 |
|
5511-8609170-10 |
Труба высокого давления |
3 |
|
5511-8606015-30 |
Трубка подвода воздуха в сборе |
4 |
|
1/21641/11 |
Гайка М16х1,5-6Н |
5 |
|
1/05172/71 |
Шайба пружинная 16 |
6 |
|
1/58405/21 |
Болт М16х1,5-6gх50 |
7 |
|
5511.8504130 |
Кронштейн гидроцилиндра |
8 |
|
1/13762/21 |
Болт М16х1,5-6gх35 |
9 |
|
5511-8607033 |
Штуцер |
10 |
|
021-025-25-2-2 |
Кольцо |
11 |
|
5511-8614010 |
Клапан ограничительный в сборе |
12 |
|
5511-8607048 |
Штуцер |
13 |
|
5511-8609152-10 |
Труба низкого давления в сборе |
14 |
|
1/02906/90 |
Хомут крепления соединительных муфт в сборе |
15 |
|
5511-8609116 |
Рукав |
16 |
|
5511-8600034 |
Кулиса |
17 |
|
5511-8600030 |
Пластина стопорная |
18 |
|
1/59703/21 |
Болт М10х1,25-6gх16 |
19 |
|
5511-8600031 |
Ограничитель |
20 |
|
5511-8608010-02 |
Бак масляный в сборе |
21 |
|
5511-8608094 |
Кронштейн |

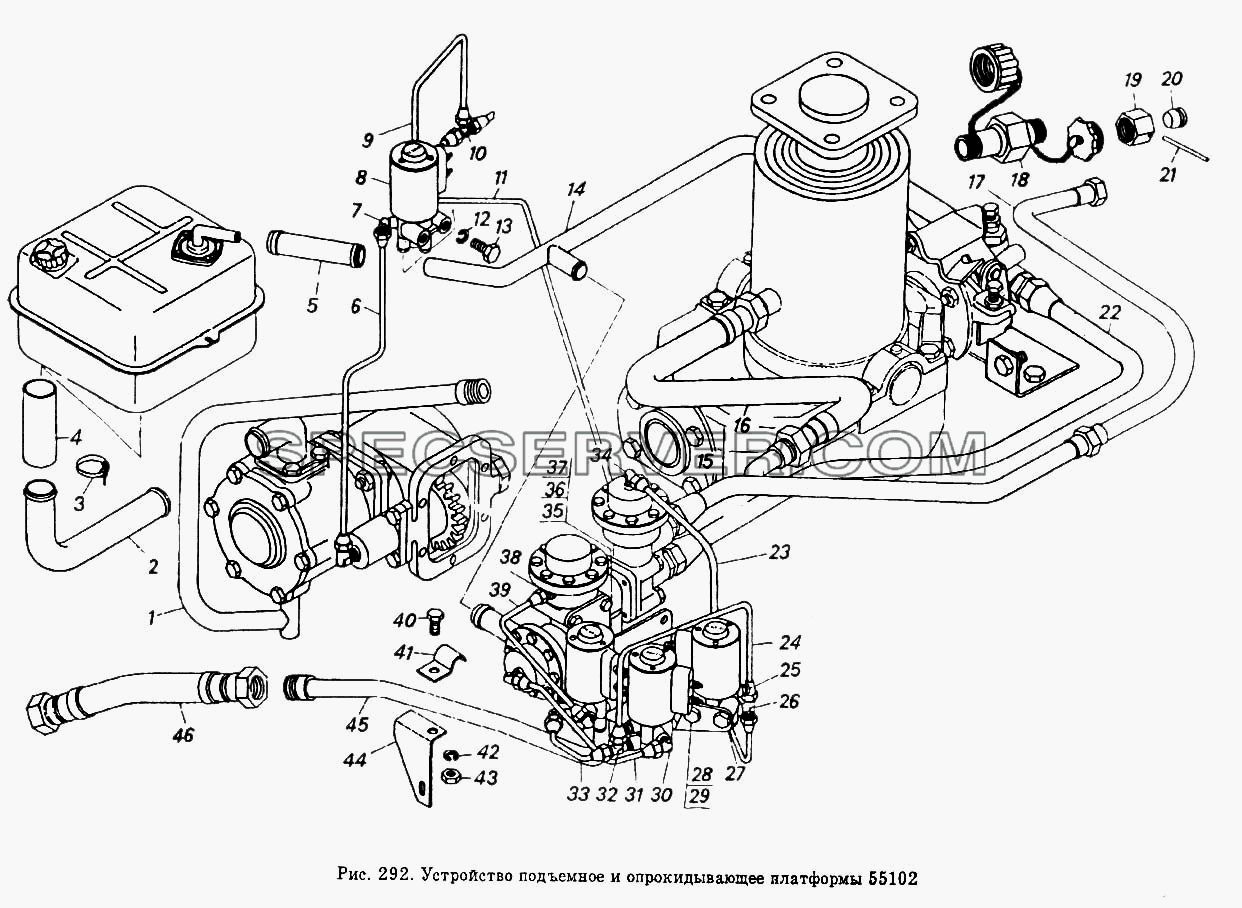

Устройство подъемное и опрокидывающее платформы 55102 для КамАЗ-5410 (список запасных частей)
Устройство подъемное и опрокидывающее платформы 55102 для КамАЗ-5410 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
021-025-25-2-2 |
Кольцо |
- |
|
1/05168/70 |
Шайба 10 пружинная |
- |
|
1/21647/11 |
Гайка М10х1,25-6Н |
- |
|
1/59705/21 |
Болт М10х1,25-6gх20 |
- |
|
18.8609265 |
Заглушка в сборе |
- |
|
5320-3721500 |
Клапан пневмосигнала с электромагнитом в сборе |
- |
|
55102-8606016 |
Трубка воздуховодная |
- |
|
55102-8606022 |
Трубка воздуховодная |
- |
|
55102-8606026 |
Трубка |
- |
|
55102-8606031 |
Трубка |
- |
|
55102-8607003 |
Блок управления в сборе |
- |
|
55102-8609094 |
Рукав |
- |
|
551027-8609090 |
Рукав высокого давления в сборе (тропический вариант) |
- |
|
551027-8609094 |
Рукав (тропический вариант) |
- |
|
5511-8606121 |
Трубка |
- |
|
5511-8606126 |
Трубка |
- |
|
5511-8606141 |
Трубка |
- |
|
5511-8606146 |
Трубка |
- |
|
5511-8606200 |
Клапан предохранительный в сборе |
- |
|
5511-8606203 |
Колпачок клапана |
- |
|
5511-8607010 |
Кран управления в сборе |
- |
|
5511-8607033 |
Штуцер |
- |
|
5511-8607070 |
Клапан предохранительный в сборе |
- |
|
5511-8609086-10 |
Корпус |
- |
|
5511-8609086-10 |
Корпус |
- |
|
5511-8609094-10 |
Рукав |
- |
|
5511-8609103-10 |
Ниппель |
- |
|
5511-8609103-10 |
Ниппель |
- |
|
5511-8609106 |
Штифт |
- |
|
5511-8609106 |
Штифт |
- |
|
5511-8609135-10 |
Труба высокого давления от насоса в сборе (с коробкой передач модели 15) |
- |
|
551107-8607010 |
Кран управления в сборе (тропический вариант) |
- |
|
551107-8607114 |
Кронштейн блока управления (тропический вариант.) |
- |
|
551107-8609090 |
Рукав высокого давления в сборе (тропический вариант) |
- |
|
551107-8609094 |
Рукав (тропический вариант) |
- |
|
551107-8609117 |
Рукав (тропический вариант) |
- |
|
551107-8609118-20 |
Рукав (тропический вариант) |
- |
|
551107-8609135 |
Труба высокого давления от насоса в сборе (тропический вариант) |
- |
|
551107-8609135-10 |
Труба высокого давления от насоса в сборе (тропический вариант, с коробкой передач модели 15) |
- |
|
555-8609104-10 |
Гайка накидная |
- |
|
555-8609104-10 |
Гайка накидная |
- |
|
853643 |
Шайба плоская специальная 2,5х6,2 |
- |
|
864000 |
Клапан предохранительный на давление 0,12-0,24 кг/см2 |
- |
|
864000 |
Клапан предохранительный на давление 0,12-0,24 кг/см2 |
- |
|
864001 |
Штуцер клапана |
- |
|
864002 |
Клапан |
- |
|
864003 |
Колпачок клапана (453576512) |
- |
|
864811 |
Гайка накидная М14х1,5-6Н |
- |
|
864811 |
Гайка накидная М14х1,5-6Н |
- |
|
864811 |
Гайка накидная М14х1,5-6Н |
- |
|
864811 |
Гайка накидная М14х1,5-6Н |
- |
|
864811 |
Гайка накидная М14х1,5-6Н |
- |
|
864811 |
Гайка накидная М14х1,5-6Н |
- |
|
864811 |
Гайка накидная М14х1,5-6Н |
- |
|
864811 |
Гайка накидная М14х1,5-6Н |
- |
|
864815 |
Муфта 8 конусная |
- |
|
864815 |
Муфта 8 конусная |
- |
|
864815 |
Муфта 8 конусная |
- |
|
864815 |
Муфта 8 конусная |
- |
|
864815 |
Муфта 8 конусная |
- |
|
864815 |
Муфта 8 конусная |
- |
|
864815 |
Муфта 8 конусная |
- |
|
864815 |
Муфта 8 конусная |
- |
|
864892 |
Тройник ввертный симметричный |
- |
|
964004 |
Пружина |
1 |
|
5511-8609135 |
Труба высокого давления от насоса в сборе |
2 |
|
551107-8609130-10 |
Труба низкого давления |
3 |
|
5511-8609118-20 |
Рукав |
4 |
|
1/02912/90 |
Хомут L=61 |
5 |
|
5511-8609117 |
Рукав |
6 |
|
55102-8606025 |
Трубка подвода воздуха в сборе |
7 |
|
853965 |
Угольник 6 ввертный |
8 |
|
5320-3721500 |
Клапан пневмосигнала с электромагнитом в сборе |
9 |
|
55102-8606015 |
Трубка подвода воздуха в сборе |
10 |
|
864919 |
Тройник проходной |
11 |
|
55102-8606020 |
Трубка подвода воздуха в сборе |
12 |
|
1/05168/70 |
Шайба 10 пружинная |
13 |
|
1/59705/21 |
Болт М10х1,25-6gх20 |
14 |
|
55102-8609152 |
Трубка низкого давления |
15 |
|
55102-8609141 |
Трубка высокого давления в сборе |
16 |
|
55102-8609090 |
Рукав высокого давления в сборе |
17 |
|
55102-8609143 |
Трубка высокого давления в сборе |
18 |
|
Н.036.57.000 |
Устройство запорное |
19 |
|
555-8609104-10 |
Гайка накидная |
20 |
|
18.8609267 |
Заглушка |
21 |
|
5511-8609106 |
Штифт |
22 |
|
55102-8609170 |
Труба высокого давления в сборе |
23 |
|
55102-8606030 |
Трубка подвода воздуха в сборе |
24 |
|
5511-8606125 |
Трубка подвода воздуха в сборе |
25 |
|
5511-8606200 |
Клапан предохранительный в сборе |
26 |
|
864892 |
Тройник ввертный симметричный |
27 |
|
5511-8607114 |
Кронштейн блока управления |
28 |
|
1/59705/21 |
Болт М10х1,25-6gх20 |
29 |
|
1/05168/70 |
Шайба 10 пружинная |
30 |
|
864822 |
Угольник ввертный |
31 |
|
5511-8606140 |
Трубка подвода воздуха в сборе |
32 |
|

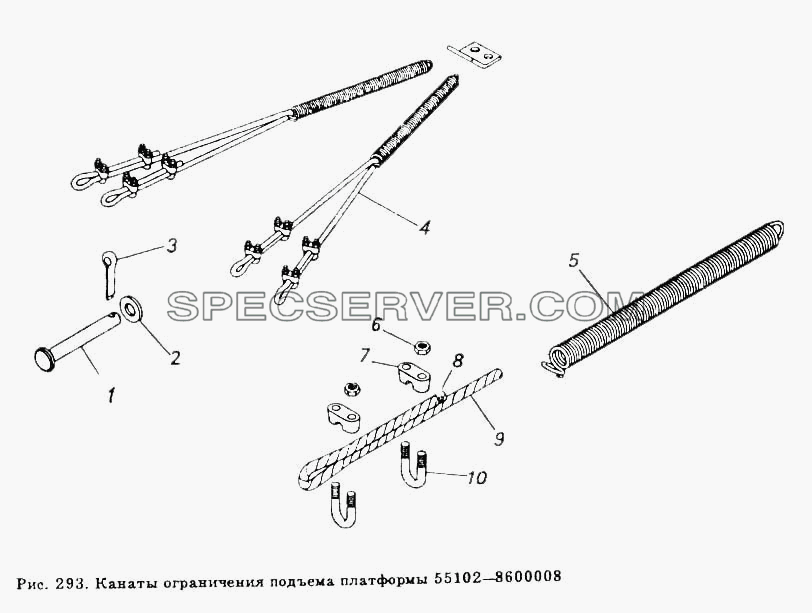

Канаты ограничения подъема платформы 55102-8600008 для КамАЗ-5410 (список запасных частей)
Канаты ограничения подъема платформы 55102-8600008 для КамАЗ-5410 (список запасных частей)
Таблица запасных частей

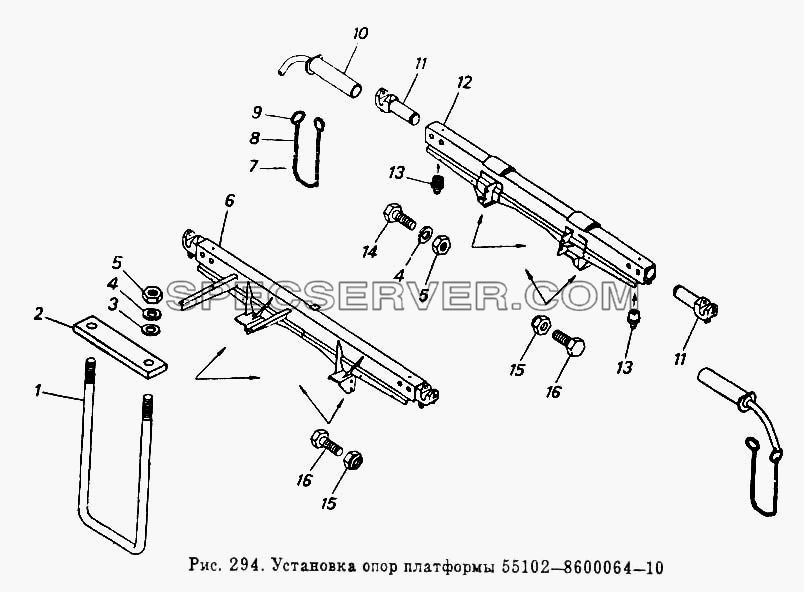

Установка опор платформы 55102-8600064-10 для КамАЗ-5410 (список запасных частей)
Установка опор платформы 55102-8600064-10 для КамАЗ-5410 (список запасных частей)
Таблица запасных частей
| |
