Запчасти: Камера тормозная с пружинным энергоаккумулятором типа 20/20 в сборе для КамАЗ-5320

Камера тормозная с пружинным энергоаккумулятором типа 20/20 в сборе для КамАЗ-5320 (список запасных частей)

Камера тормозная с пружинным энергоаккумулятором типа 20/20 в сборе для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 100-3519100-30 Камера тормозная с пружинным энергоаккумулятором типа 20/20 в сборе
- 5320-3519119 Крышка
1 100-3519222 Фиксатор
2 100-3519124 Корпус
3 100-3519100-10 Камера тормозная с пружинным энергоаккумулятором типа 20/20 в сборе
4 250510 Гайка М8-6Н
5 305890 Шайба 8 пружинная
6 301550 Болт М8-6g
7 100-3519146 Хомут
8 100-3519150 Мембрана
9 100-3519236 Колпачок
10 100-3519135 Диск
11 252016 Шайба плоская 14х28х3
12 250634 Гайка
13 100-3519254 Пружина
14 100-3519125 Фланец в сборе
15 100-3519120 Корпус в сборе
16 100-3519234 Шток
17 250634 Гайка
18 100-3519239 Чехол защитный
19 100-3519238 Вилка
20 100-3519176 Трубка
21 100-3519277 Шайба
22 100-3519172 Поршень в сборе
23 100-3519269 Тарелка пружины
24 100-3519293 Шланг
25 308787 Хомут в сборе
26 250510 Гайка М8-6Н
27 305890 Шайба 8 пружинная
28 301549 Болт М8-6g
29 100-3512099 Табличка
30 304183 Заклепка пустотелая
31 100-3519160 Энергоаккумулятор пружинный типа 20/20 в сборе
32 100-3519282 Винт
33 305545 Шайба уплотнительная
34 100-3519162 Цилиндр в сборе
35 100-3519168 Пружина
36 100-3519178 Кольцо направляющее
37 100-3519180 Уплотнитель
38 100-3519170 Поршень в сборе
39 100-3512063 Кольцо
40 485407 Кольцо подшипника
41 485406 Подшипник
42 100-3519284 Кольцо упорное
43 483318 Кольцо упорное
44 100-3519189 Кольцо
45 100-3519287 Кольцо
46 100-3519288 Кольцо направляющее
47 100-3519190 Фланец
48 100-3519285 Кольцо
49 100-3519286 Толкатель

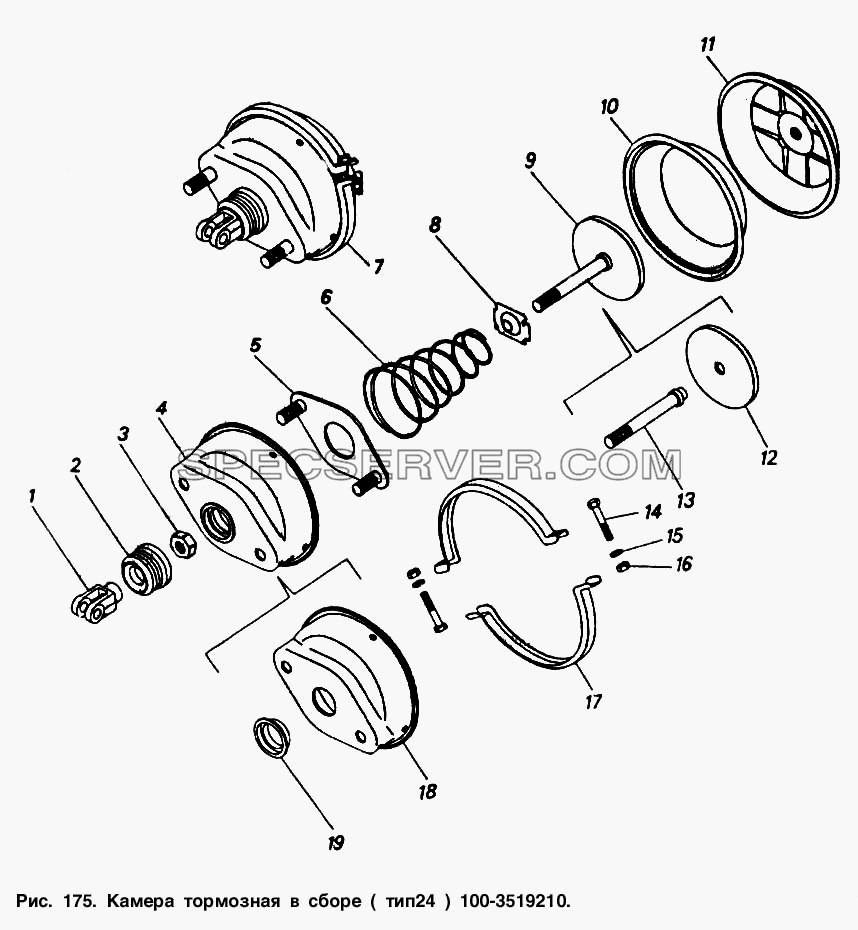

Запчасти: Камера тормозная в сборе (тип 24) для КамАЗ-5320

Камера тормозная в сборе (тип 24) для КамАЗ-5320 (список запасных частей)

Камера тормозная в сборе (тип 24) для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 100-3519238 Вилка
2 100-3519239 Чехол защитный
3 250634 Гайка
4 100-3519221 Корпус в сборе
5 100-3519225 Фланец в сборе
6 100-3519254 Пружина
7 100-3519210 Камера тормозная тип 24 в сборе
8 100-3519458 Тарелка пружины
9 100-3519230 Шток в сборе
10 100-3519250 Мембрана
11 100-3519240 Крышка в сборе
12 100-3519235-10 Диск
13 100-3519034-10 Шток
14 301550 Болт М8-6g
15 305890 Шайба 8 пружинная
16 250510 Гайка М8-6Н
17 100-3519246 Хомут
18 100-3519224 Корпус
19 100-3519222 Фиксатор

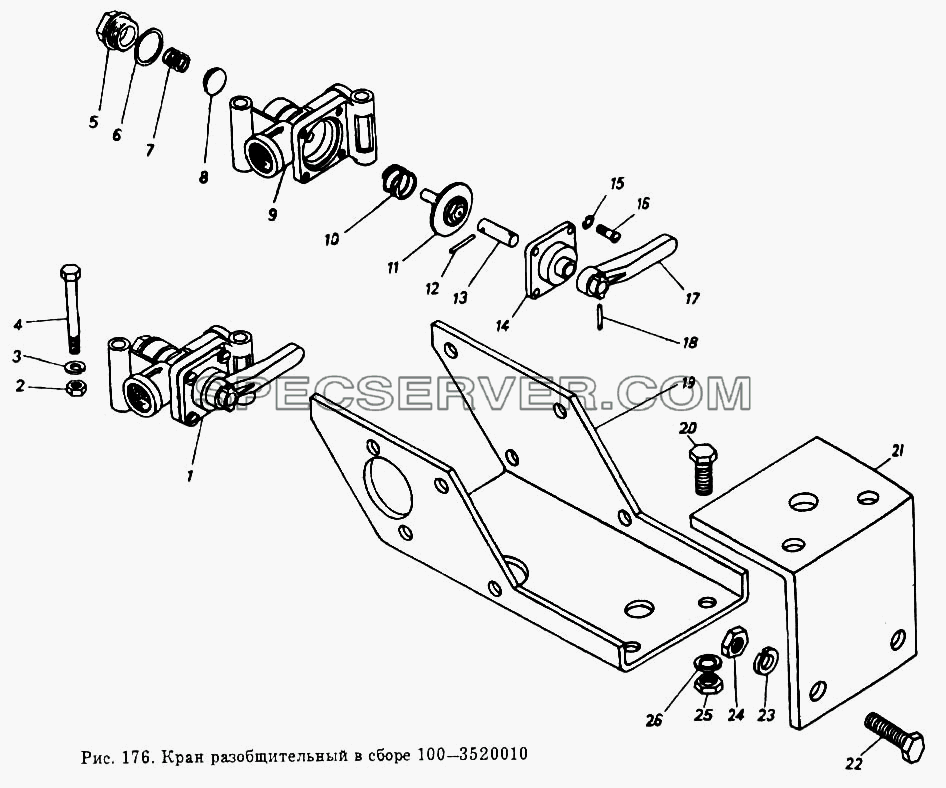

Запчасти: Кран разобщительный в сборе для КамАЗ-5320

Кран разобщительный в сборе для КамАЗ-5320 (список запасных частей)

Кран разобщительный в сборе для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1/60446/21 Болт М8-6gх70
- 1/60452/21 Болт
- 100-3520028 Крышка в сборе
- 54112-3520019 Кронштейн в сборе
1 100-3520010 Кран разобщительный в сборе
2 1/61008/11 Гайка М8х1,25-6Н
3 1/05166/77 Шайба 8 пружинная
4 1/60447/21 Болт М8-6gх75
5 100-3520023 Пробка
6 К80-1107343 Прокладка
7 100-3520022 Пружина
8 130-3520061 Клапан
9 100-3520016 Корпус
10 100-3520057 Пружина
11 100-3520036 Шток в сборе
12 305482-01 Штифт толкателя
13 100-3520033 Толкатель
14 100-3520029 Крышка
15 252153 Шайба пружинная
16 220080 Винт
17 100-3520020 Ручка
18 484104 Штифт
19 54112-3520023 Кронштейн
20 1/59707/21 Болт М10х1,25-6gх25
21 54112-3S20021 Кронштейн
22 1/55405/21 Болт М12х1,25-6gх35
23 1/05170/70 Шайба 12 пружинная
24 1/61015/11 Гайка М12х1,25-6Н
25 1/21647/11 Гайка М10х1,25-6Н
26 1/05168/70 Шайба 10 пружинная

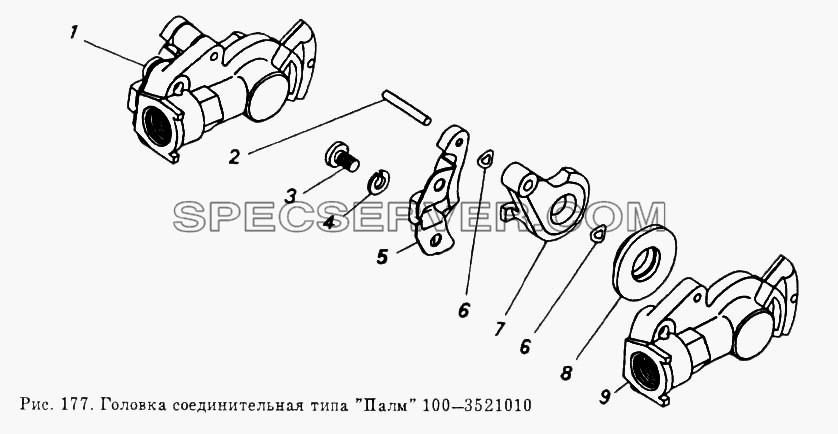

Головка соединительная типа "Палм" для КамАЗ-5320 (список запасных частей)

Головка соединительная типа "Палм" для КамАЗ-5320 (список запасных частей)

Головка соединительная типа

Таблица запасных частей







Номер детали Наименование запчасти
- 100-3521010 Головка соединительная типа «А» в сборе
1 100-3521110 Головка соединительная типа «Палм» в сборе
2 484106 Штифт
3 302207 Винт
4 305890 Шайба 8 пружинная
5 100-3521117 Направляющая
6 100-3521123 Шайба
7 100-3521118 Крышка
8 100-3521120 Уплотнитель
9 100-3521114 Корпус в сборе
Клапан и управление тормозами прицепа с двухпроводным приводом в сборе для КамАЗ-5320 (список запасных частей)

Клапан и управление тормозами прицепа с двухпроводным приводом в сборе для КамАЗ-5320 (список запасных частей)

Клапан и управление тормозами прицепа с двухпроводным приводом в сборе для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 100-3522010 Клапан управления тормозами прицепа с двухпроводным приводом в сборе
2 54112-3522019 Кронштейн
3 5320-3522019 Кронштейн
4 1/21647/11 Гайка М10х1,25-6Н
5 1/05168/77 Шайба 10 пружинная
6 1/59707/21 Болт М10х1,25-6gх25
7 250510 Гайка М8-6Н
8 305890 Шайба 8 пружинная
9 100.3522020 Корпус верхний
10 100-3522032 Кольцо
11 100-3522056 Поршень верхний большой
12 100-3522025 Кольцо
13 100-3522029 Кольцо
14 100-3522022 Пружина
15 100-3522023 Тарелка пружины
16 100-3522058 Поршень верхний малый
17 100-3522024 Кольцо
18 100-3522026 Кольцо
19 100-3522055 Винт регулировочный
20 489312 Кольцо упорное
21 100-3522068 Пружина
22 100-3522035 Поршень средний
23 100-3522060 Клапан в сборе
24 100-3522027 Тарелка пружины
25 100-3522028 Пружина
26 100-3522037 Кольцо
27 100-3522040 Поршень нижний в сборе
28 100-3522033 Шайба
29 100-3522063 Кольцо
30 100-3522041 Поршень нижний
31 489306 Кольцо упорное
32 100-3522034 Шайба
33 100-3522031 Корпус средний
34 301543 Болт М8-6g
35 100-3522030 Корпус средний в сборе
36 100-3512099 Табличка
37 304183 Заклепка пустотелая
38 309791 Кольцо уплотнительное
39 100-3522066 Шайба
40 100-3522065 Мембрана
41 100-3522069 Кольцо
42 100-3522054 Гайка
43 100-3522053 Шайба
44 100-3522051 Корпус
45 100-3522050 Корпус нижний в сборе
46 305890 Шайба 8 пружинная
47 201458 Болт М8-6gх25
48 100-3522070 Окно выпускное
49 305887 Шайба 6 пружинная
50 302206 Винт
51 100-3514048 Заклепка
52 100-3522072 Корпус
53 252002 Шайба
54 100-3514046 Клапан
55 100-3514047 Шайба
Клапан управления тормозами прицепа с однопроводным приводом в сборе для КамАЗ-5320 (список запасных частей)

Клапан управления тормозами прицепа с однопроводным приводом в сборе для КамАЗ-5320 (список запасных частей)

Клапан управления тормозами прицепа с однопроводным приводом в сборе для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 100-3522163-10 Мембрана
- 100-3522164 Пружина
- 100-3522165 Пружина
1 100-3522110 Клапан управления тормозами прицепа с однопроводным приводом в сборе
2 1/21647/11 Гайка М10х1,25-6Н
3 1/05168/77 Шайба 10 пружинная
4 54112-3522119 Кронштейн
5 1/59707/21 Болт М10х1,25-6gх25
6 100-3522175 Колпак
7 304183 Заклепка пустотелая
8 100-3512099 Табличка
9 301544 Болт
10 305891 Шайба пружинная
11 100-3522174 Крышка верхняя
12 100-3522170 Пружина
13 100-3522167 Шайба диафрагмы большая
14 489311 Кольцо упорное
15 100-3522166 Шайба диафрагмы малая
16 100-3522162-10 Диафрагма
17 201418 Болт М6-6gх16
18 305730 Шайба 6 пружинная
19 100-3522160 Опора
20 100-3522161 Кольцо
21 100-3515121 Кольцо
22 100-3522155 Поршень
23 100-3522159 Кольцо
24 100-3522153 Кольцо
25 489307 Кольцо упорное
26 100-3522150 Толкатель клапана в сборе
27 100-3522151 Толкатель
28 100-3522127 Кольцо клапана в сборе
29 100-3522120 Корпус
30 100-3522137 Кольцо уплотнительное
31 100-3522125 Клапан в сборе
32 100-3522130 Корпус клапана
33 100-3522133 Направляющая клапана
34 100-3522134 Пружина
35 100-3522126 Поршень
36 100-3522131 Стержень клапана
37 100-3522127 Кольцо клапана в сборе
38 100-3537137 Кольцо
39 100-3522135 Крышка клапана
40 489323 Кольцо упорное
41 100-3522143 Кольцо
42 100-3522138 Пружина
43 100-3522139 Тарелка пружины
44 100-3522144 Крышка нижняя
45 302201 Винт
46 250612 Гайка
47 1/17017/11 Гайка М10х1,25-6Н
