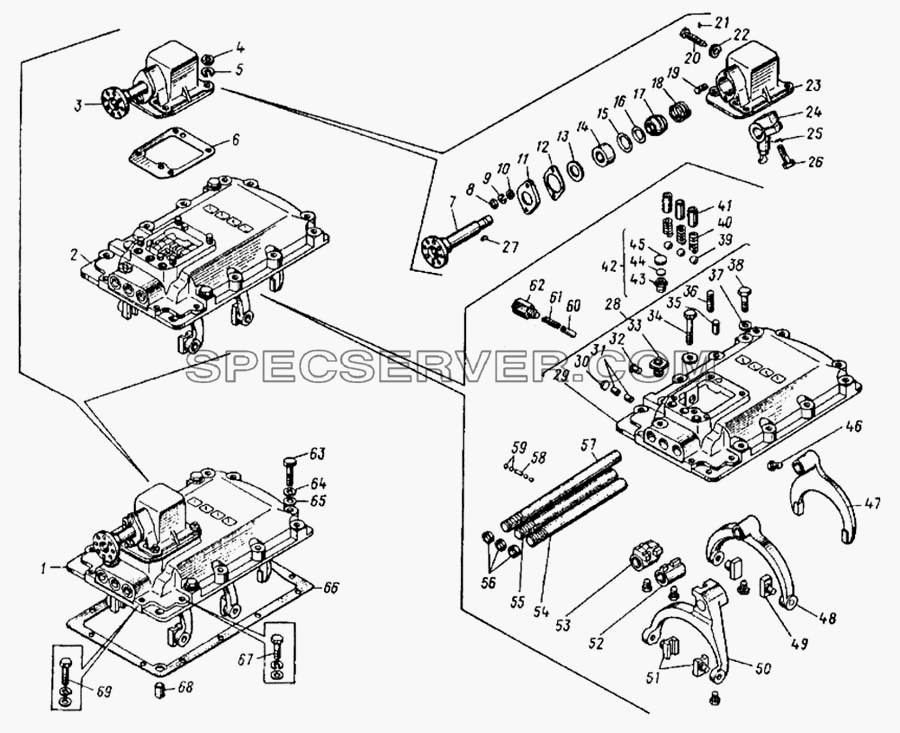

Запчасти: Механизм переключения передач для КамАЗ-4326

Механизм переключения передач для КамАЗ-4326 (список запасных частей)

Механизм переключения передач для КамАЗ-4326 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
3 14.1702200-10 Опора рычага переключения передач в сборе
6 14.1702122 Прокладка фланца верхней крышки
12 14.1702238 Прокладка уплотнительная крышки опоры рычага
13 14.1702246 Кольцо защитное
14 14.1702213 Сухарь опоры штока
15 14.1702234 Кольцо уплотнительное
17 14.1702210 Опора штока
18 14.1702236 Пружина
28 14.1702013 Крышка коробки передач верхняя в сборе
40 14.1702106 Пружина стопорного шарика
42 141702170 Сапун коробки передач
46 14.1702025 Винт установочный
47 14.1702024 Вилка переключения 1-й передачи и передачи заднего хода
48 14.1702027 Вилка переключения 2-й и 3-й передач
49 14.1702029 Сухарь вилки переключения второй и третьей передач
50 14.1702033 Вилка переключения 4-ой и 5-ой передачи
51 14.1702035 Сухарь вилки переключения 4-й и 5-й передач
52 14.1702028 Головка штока вилки переключения второй и третьей передач
53 14.1702053 Головка штока вилки переключения первой передачи и заднего хода
54 14.1702074 Шток вилки переключения четвертой и пятой передач
55 14.1702064 Шток вилки переключения второй и третьей передач
57 14.1702060 Шток вилки переключения первой передачи и заднего хода
60 14.1702129 Предохранитель включения первой передачи и заднего хода
61 14.1702127 Пружина предохранителя включения первой передачи и заднего хода
62 14.1702132 Стакан пружины предохранителя включения первой передачи и заднего хода
66 14.1702014 Прокладка верхней крышки коробки передач
Запчасти: Опора рычага переключения передач для КамАЗ-4326

Опора рычага переключения передач для КамАЗ-4326 (список запасных частей)

Опора рычага переключения передач для КамАЗ-4326 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 1/13070/21 Болт М10х1,25-6gх40
2 1/05168/73 Шайба 10 пружинная
3 14.1702234 Кольцо уплотнительное
4 14.1703238 Рычаг наконечника
5 870812 Шпонка сегментная 5х10х25
6 14.1703219 Втулка наконечника рычага
7 14.1703240 Кронштейн в сборе
8 1/03337/16 Штифт 4х20
9 14.1703232 Опора
10 1/05166/73 Шайба 8 пружинная
11 1/60434/21 Болт М8-6gх20
12 14.1703206 Опора рычага в сборе
13 14.1703212 Наконечник
14 14.1703222 Шайба
15 14.1703225 Пружина наконечника рычага
16 14.1703227 Гайка упорная
17 14.1703216 Диск фрикционный
18 14.1703213 Диск нажимной в сборе
19 14.1703218 Пружина
20 1/05164/73 Шайба 6 пружинная
21 1/09026/21 Болт М6-6gх25
22 14.1703229 Держатель колпака
23 14.1703230 Колпачок защитный наконечника рычага переключения передач
24 1/09020/21 Болт М6-6gх12
25 14.1703217 Кольцо демпферное
26 14.1703214 Диск
27 14.1703260 Крышка опоры
28 14.1703255 Сухарь шаровой втулки
29 864234 Кольцо уплотнительное
30 14.1703254 Втулка шаровая опоры
31 141703236 Пружина
32 740.1108040 Втулка вала привода управления регулятором
33 14.1703242 Кронштейн рычага
34 870884 Пробка КГ 1/8" масляного канала
35 14.1703226 Ось
36 1/07910/11 Гайка М10х1,25-6Н
37 870356 Болт М10х1,25х54
Запчасти: Подвеска коробки раздаточной для КамАЗ-4326

Подвеска коробки раздаточной для КамАЗ-4326 (список запасных частей)

Подвеска коробки раздаточной для КамАЗ-4326 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 4310-1800020 Коробка раздаточная с коробкой отбора мощности в сборе
2 43114-1801023 Балка подвески
3 4310-1801012 Кронштейн подвески раздаточной коробки правый
4 4310-1801022 Кронштейн подвески раздаточной коробки левый
5 4310-1801028 Подушка подвески раздаточной коробки в сборе

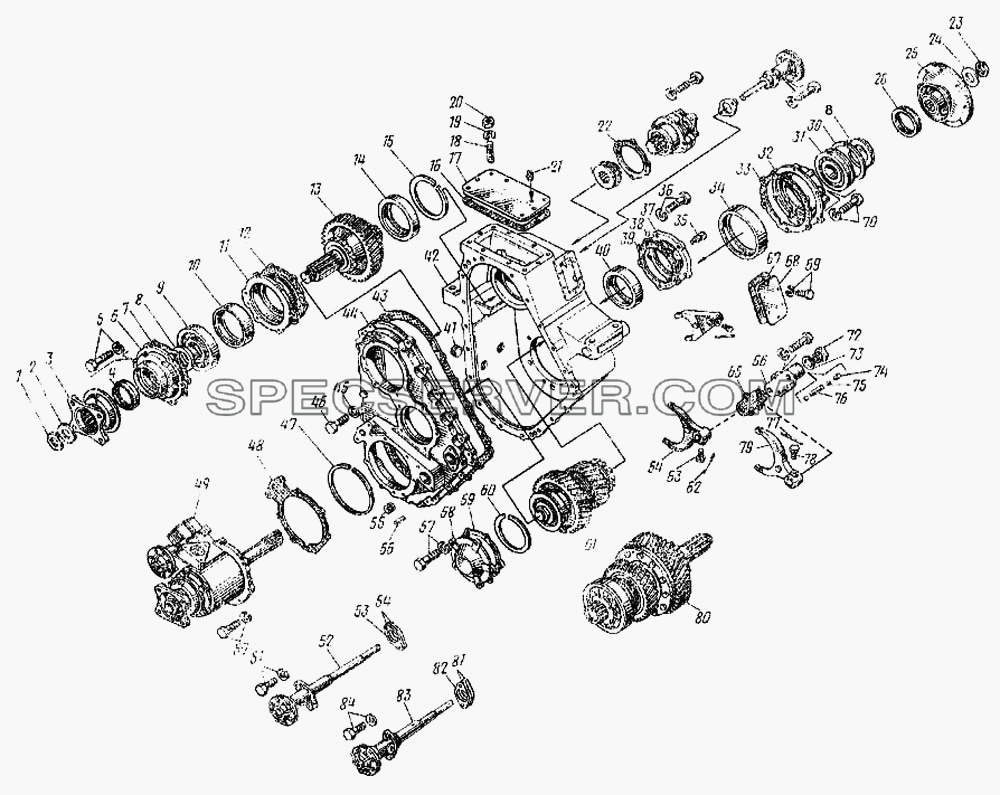

Запчасти: Коробка раздаточная с коробкой отбора мощности для КамАЗ-4326

Коробка раздаточная с коробкой отбора мощности для КамАЗ-4326 (список запасных частей)

Коробка раздаточная с коробкой отбора мощности для КамАЗ-4326 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 43114-1800020-60 Коробка раздаточная с коробкой отбора мощности
1 853538 Гайка М33х1,5-6Н
2 862500 Шайба плоская 34х60х6
3 5320-2506037 Фланец первичного вала в сборе
4 864176 Манжета 70х92 в сборе
5 1/38307/21 Болт с пружинной шайбой в сборе
6 4310-1802028 Крышка подшипника
7 4310-1802029 Прокладка
8 4310-1802037 Шайба опорная
9 864758 Подшипник шариковый в сборе
10 864764 Кольцо наружное
11 4310-1802053 Стакан передних подшипников
12 4310-1802054 Прокладка стакана
13 43114-1802024 Вал первичный в сборе
14 864743 Кольцо наружное
15 862821 Кольцо упорное
16 4310-1802017 Прокладка крышки люка
17 4310-1802015 Крышка верхнего люка раздаточной коробки в сборе
18 1/35301/21 Шпилька М12х1,25х18х30
19 1/05170/77 Шайба 12 пружинная
20 1/61015/11 Гайка М12х1,25-6Н
21 864000-10 Клапан предохранительный крышки в сборе
22 4310-1802035 Прокладка
23 853538 Гайка М33х1,5-6Н
24 862500 Шайба плоская 34х60х6
25 4310-1802198 Фланец раздаточной коробки задний в сборе
26 864180 Манжета с пружиной в сборе
30 15.1770236 Кольцо упорное переднего подшипника
31 864760 Подшипник шариковый в сборе
32 4310-1802214 Крышка заднего подшипника
33 4310-1802215 Прокладка крышки
34 864746 Кольцо наружное
35 4310-1802106 Маслоуловитель
36 1/38306/21 Болт М10х1,25gх35
37 4310-1802105 Крышка заднего подшипника
38 864707 Шарик-заглушка
39 4310-1802108 Прокладка
40 864781 Кольцо наружное
41 262514 Пробка наливная
42 4310-1802010 Картер коробки раздаточной в сборе
43 4310-1802021 Прокладка крышки картера
44 4310-1802020 Крышка картера
45 1/05170/77 Шайба 12 пружинная
46 1/55406/21 Болт М12х1,25-6gх40
47 862817 Кольцо упорное
48 4310-1802235 Прокладка картера
49 4310-1802234 Картер привода переднего моста
50 1/38306/21 Болт М10х1,25gх35
51 1/38306/21 Болт М10х1,25gх35
52 43114-1803012 Механизм включения высшей передачи
53 4310-1803017 Прокладка
54 4310-1803246 Прокладка регулировочная
55 2101-2401046 Пробка магнитная в сборе
56 853760 Штифт 12
57 1/38306/21 Болт М10х1,25gх35
58 4310-1802098 Крышка переднего подшипника
59 4310-1802099 Прокладка
60 15.1770236 Кольцо упорное переднего подшипника
61 43114-1802087 Вал промежуточный (комплект)
62 258254 Шплинт 1,2х200
63 853024 Болт стопорной вилки
64 4310-1803020 Вилка включения передачи
65 4310-1803127 Прокладка корпуса
66 4310-1803125 Корпус блокировки штоков управления
67 4310-1802357 Прокладка крышки
68 4310-1802355 Крышка бокового люка
69 1/38256/21 Болт М8-6gх16 с пружинной шайбой в сборе
70 1/38306/21 Болт М10х1,25gх35
71 1/38306/21 Болт М10х1,25gх35
72 864312 Пробка М30х1,5-6g
73 1/02957/80 Прокладка
74 262533 Пробка
75 864751 Шарик
76 4310-1803129-10 Штифт блокировки штоков управления
79 4310-1803020 Вилка включения передачи
80 4310-1802152 Дифференциал в сборе
81 4310-1803246 Прокладка регулировочная
82 4310-1803017 Прокладка
83 43114-1803010 Механизм включения низшей передачи в сборе
84 1/38306/21 Болт М10х1,25gх35

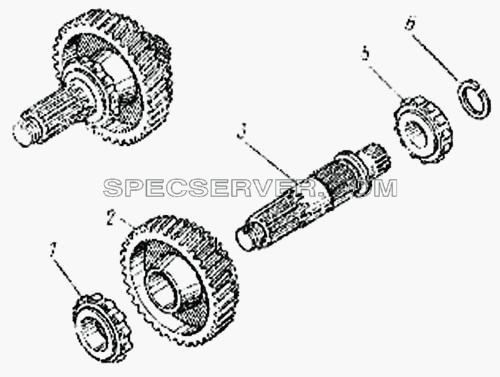

Вал первичный раздаточной коробки для КамАЗ-4326 (список запасных частей)

Вал первичный раздаточной коробки для КамАЗ-4326 (список запасных частей)

Вал первичный раздаточной коробки для КамАЗ-4326 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 864765 Кольцо внутреннее в сборе
2 43114-1802034 Шестерня ведущая вала первичного в сборе
3 43114-1802026 Вал первичный
5 864742 Кольцо внутреннее в сборе
6 862811 Кольцо упорное

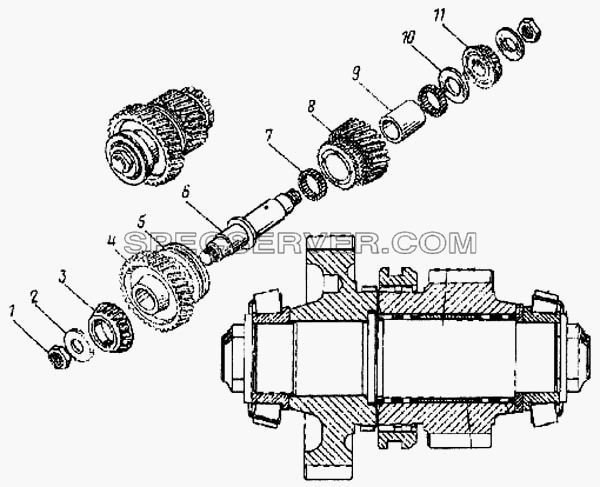

Вал промежуточный раздаточной коробки для КамАЗ-4326 (список запасных частей)

Вал промежуточный раздаточной коробки для КамАЗ-4326 (список запасных частей)

Вал промежуточный раздаточной коробки для КамАЗ-4326 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 853538 Гайка М33х1,5-6Н
2 862514 Шайба
3 864779 Подшипник роликовый в сборе
4 4310-1802088 Шестерня постоянного зацепления
5 4310-1803018 Каретка включения первой передачи
6 43114-1802087 Вал промежуточный (комплект)
7 664913Д Подшипник роликовый радиальный с длинными цилиндрическими роликами двухрядный без колец
8 4310-1802090 Шестерня первой передачи
9 4310-1802431 Кольцо распорное
10 4310-1802341 Шайба
11 864780 Подшипник роликовый в сборе
