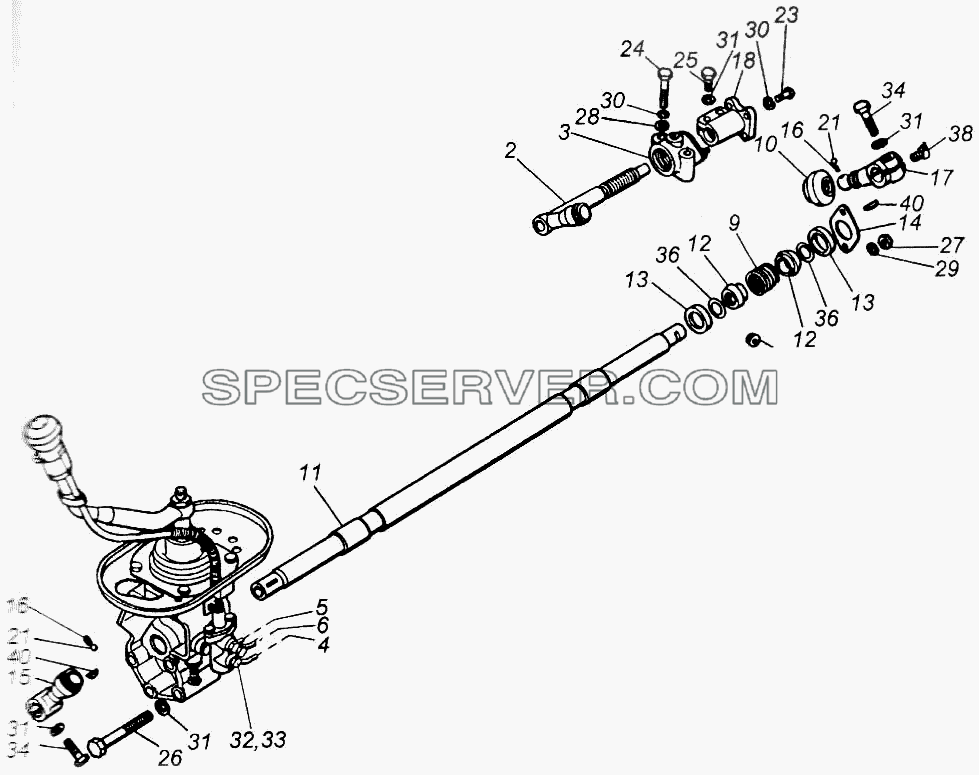

Запчасти: Привод управления механизмом переключения передач для КамАЗ-43118
Привод управления механизмом переключения передач для КамАЗ-43118 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
15.1703005-20 |
Привод управления механизмом переключения передач |
- |
|
15.1703005-20 |
Привод управления механизмом переключения передач |
2 |
|
15.1703280 |
Тяга промежуточная |
3 |
|
14.1703284 |
Кронштейн опоры промежуточной тяги управления в сборе |
4 |
|
15.1772350-20 |
Воздухопровод переднего цилиндра воздухораспределителя передний |
5 |
|
15.1772356-20 |
Воздухопровод заднего цилиндра воздухораспределителя передний |
6 |
|
15.1772360-20 |
Воздухопровод редукционного клапана передний |
9 |
|
14.1702236 |
Пружина |
10 |
|
14.1703234 |
Чехол наконечника рычага нижний |
11 |
|
14.1703252 |
Тяга передняя |
12 |
|
14.1703254 |
Втулка шаровая опоры |
13 |
|
14.1703255 |
Сухарь шаровой втулки |
14 |
|
14.1703260 |
Крышка опоры |
15 |
|
14.1703264 |
Головка передней тяги управления |
16 |
|
14.1703268 |
Пружина ограничительного шарика |
17 |
|
14.1703274 |
Рычаг передней тяги управления |
18 |
|
14.1703296 |
Фланец стяжной регулировочный |
21 |
|
7,144-40 ГОСТ 3722-81 |
Шарик |
23 |
|
1/59707/21 |
Болт М10х1,25-6gх25 |
24 |
|
1/13437/21 |
Болт М10х1,25-6gх65 |
25 |
|
1/55405/21 |
Болт М12х1,25-6gх35 |
26 |
|
1/55416/21 |
Болт М12х1,25-6gх100 |
27 |
|
1/61008/11 |
Гайка М8х1,25-6Н |
28 |
|
1/26386/01 |
Шайба плоская 10,6х18х2 |
29 |
|
1/05166/73 |
Шайба 8 пружинная |
30 |
|
1/05168/73 |
Шайба 10 пружинная |
31 |
|
1/05170/73 |
Шайба 12 пружинная |
32 |
|
1/02844/60 |
Прокладка уплотнительная 10х16х1,5 |
33 |
|
870007 |
Болт М10х1,25-6gх23 |
34 |
|
870026 |
Болт М12х1,25-6gх45 |
36 |
|
864234 |
Кольцо уплотнительное |
38 |
|
864009 |
Масленка 2.3.45 Ц6хр. ГОСТ 19853-74 |
40 |
|
870812 |
Шпонка сегментная 5х10х25 |
Запчасти: Диск нажимной тормоза рычага для КамАЗ-43118
Диск нажимной тормоза рычага для КамАЗ-43118 (список запасных частей)
Таблица запасных частей

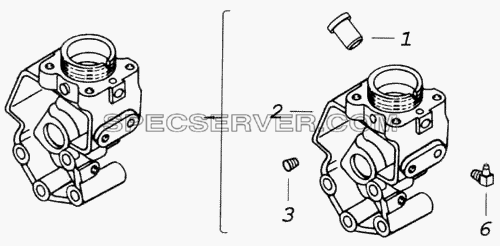

Запчасти: Кронштейн рычага переключения передач для КамАЗ-43118
Кронштейн рычага переключения передач для КамАЗ-43118 (список запасных частей)
Таблица запасных частей
Запчасти: Кронштейн опоры промежуточной тяги для КамАЗ-43118
Кронштейн опоры промежуточной тяги для КамАЗ-43118 (список запасных частей)
Таблица запасных частей

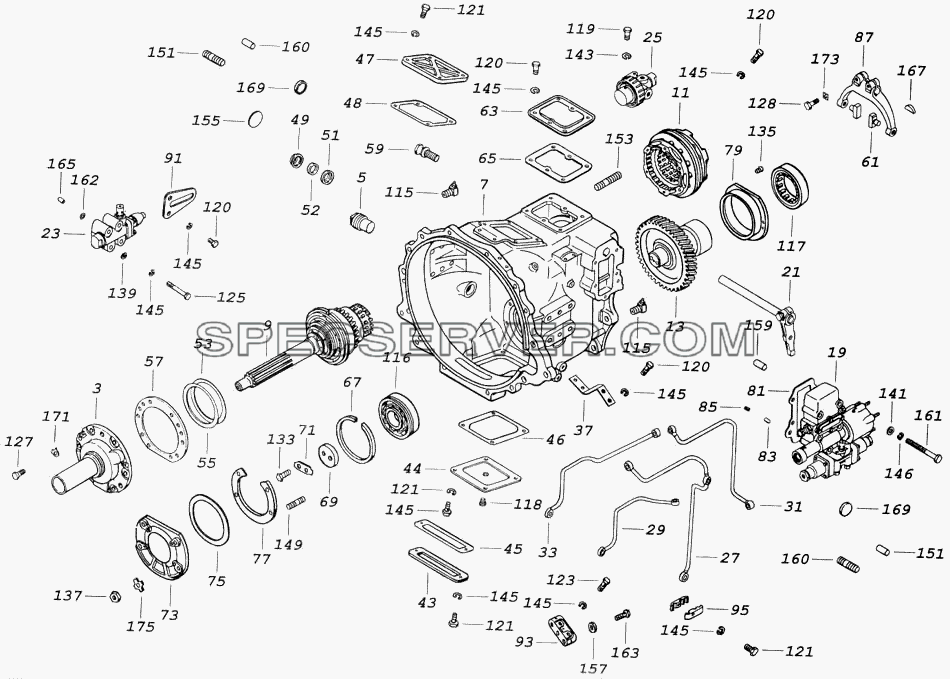

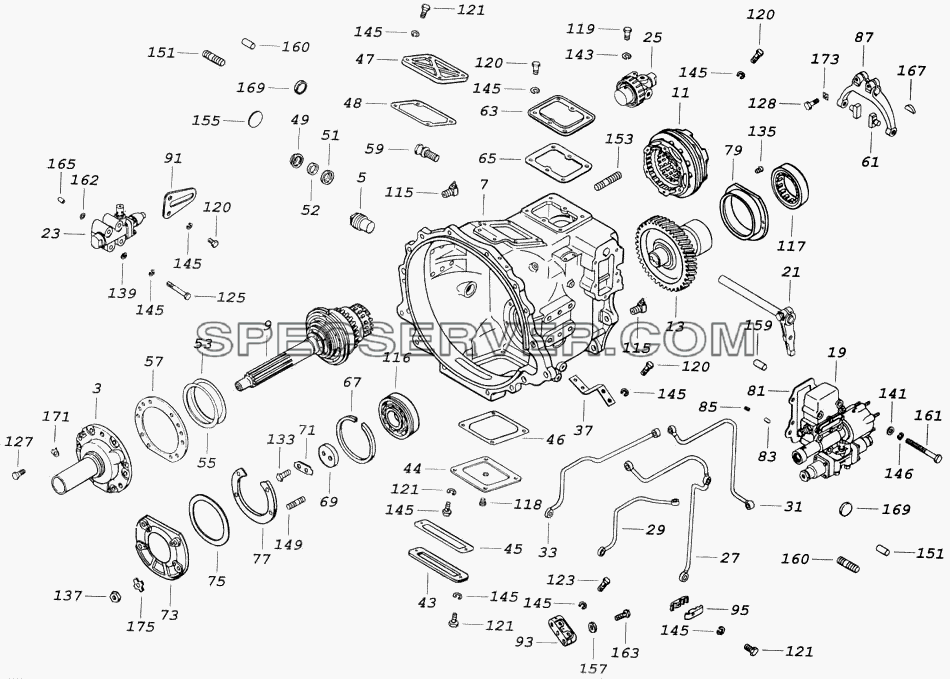

Запчасти: Делитель передач с управлением для КамАЗ-43118
Делитель передач с управлением для КамАЗ-43118 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
152.1770010-80 |
Делитель передач с управлением |
3 |
|
14.1701039-40 |
Крышка подшипника первичного вала в сборе |
5 |
|
14.1701306 |
Пробка сливная с магнитом в сборе |
7 |
|
15.1770030-01 |
Картер делителя передач с втулками в сборе |
9 |
|
152.1770040 |
Вал первичный делителя передач в сборе |
11 |
|
152.1770160 |
Синхронизатор делителя передач в сборе |
13 |
|
15.1770210-01 |
Вал промежуточный делителя передач в сборе |
19 |
|
15.1771010 |
Механизм переключения делителя передач в сборе |
21 |
|
15.1771110 |
Валик вилки механизма переключения с рычагом в сборе |
23 |
|
15.1772040-01 |
Клапан включения делителя передач в сборе |
25 |
|
15.1772100 |
Клапан редукционный управления механизмом в сборе |
27 |
|
15.1772270-20 |
Воздухопровод от редукционного клапана к крану управления и клапану включения делителя |
29 |
|
15.1772290 |
Воздухопровод от клапана включения к воздухораспределителю |
31 |
|
15.1772300-20 |
Воздухопровод переднего цилиндра воздухораспределителя |
33 |
|
15.1772320-20 |
Воздухопровод заднего цилиндра воздухораспределителя |
37 |
|
15.1772327 |
Кронштейн крепления колодки |
43 |
|
14.1601018-10 |
Крышка люка передняя |
44 |
|
14.1601022-30 |
Крышка смотрового люка нижняя |
45 |
|
14.1601025 |
Прокладка передняя |
46 |
|
14.1601026 |
Прокладка крышки |
47 |
|
14.1601030-20 |
Крышка картера сцепления верхняя |
48 |
|
14.1601038 |
Прокладка крышки |
49 |
|
14.1601240 |
Крышка сальника вала выключения сцепления |
51 |
|
14.1601242 |
Кольцо уплотнительное сальника |
52 |
|
14.1601244 |
Кольцо сальника ГОСТ 6308-71 |
53 |
|
14.1701035 |
Прокладка регулировочная |
55 |
|
14.1701036 |
Прокладка регулировочная |
57 |
|
14.1701042 |
Прокладка крышки первичного вала |
59 |
|
14.1701350 |
Рым-болт |
61 |
|
14.1702029 |
Сухарь вилки переключения второй и третьей передач |
63 |
|
15.1770036 |
Крышка люка картера делителя передач |
65 |
|
15.1770038 |
Крышка люка картера делителя передач |
67 |
|
15.1770236 |
Кольцо упорное переднего подшипника |
69 |
|
15.1770238 |
Шайба упорная |
71 |
|
15.1770239 |
Планка стопорная |
73 |
|
15.1770244 |
Крышка переднего подшипника промежуточного вала |
75 |
|
15.1770246 |
Кольцо уплотнительное крышки подшипника |
77 |
|
15.1770248 |
Прокладка крышки переднего подшипника промежуточного вала |
79 |
|
15.1770256 |
Гнездо заднего подшипника промежуточного вала |
81 |
|
15.1771026 |
Прокладка корпуса механизма переключения |
83 |
|
15.1771062 |
Фиксатор штока механизма переключения |
85 |
|
15.1771064 |
Пружина фиксатора штока |
87 |
|
15.1771094 |
Вилка механизма переключения делителя передач |
91 |
|
15.1772072 |
Направляющая упора клапана |
93 |
|
15.1772326 |
Колодка крепления наконечников воздухопроводов |
95 |
|
15.1772336 |
Скоба крепления воздухопроводов |
115 |
|
864009 |
Масленка 2.3.45 Ц6хр. ГОСТ 19853-74 |
116 |
|
70-50409АК |
Подшипник шариковый радиальный однорядный с канавкой на наружном кольце ГОСТ 520-89 |
117 |
|
292213К1М |
Подшипник роликовый |
118 |
|
262542 |
Пробка КГ1/4" |
119 |
|
1/09026/21 |
Болт М6-6gх25 |
120 |
|
1/60432/21 |
Болт М8-6gх16 |
121 |
|
1/60436/21 |
Болт М8-6gх25 |
123 |
|
1/60440/21 |
Болт М8-6gх40 |
125 |
|
1/60444/21 |
Болт М8-6gх60 |
127 |
|
1/13069/21 |
Болт М10х1,25-6gх30 |
128 |
|
1/59709/21 |
Болт М10х1,25-6gх35 |
133 |
|
1/55404/33 |
Болт М12х1,25-6gх30 |
135 |
|
1/33013/01 |
Винт М6-6gх16 |
137 |
|
1/61015/11 |
Гайка М12х1,25-6Н |
139 |
|
1/05196/01 |
Шайба плоская 8х17 |
141 |
|
1/26386/01 |
Шайба плоская 10,6х18х2 |
143 |
|
1/05164/73 |
Шайба 6 пружинная |
145 |
|
1/05166/73 |
Шайба 8 пружинная |
146 |
|
1/05168/73 |
Шайба 10 пружинная |
149 |
|
1/35301/21 |
Шпилька М12х1,25х18х30 |
151 |
|
1/18004/31 |
Шпилька М16х1,5х22х35 |
153 |
|
1/18006/31 |
Шпилька картера М16х1,5х22х45 |
155 |
|
1/01592/06 |
Заглушка 28 |
157 |
|
1/02844/60 |
Прокладка уплотнительная 10х16х1,5 |
159 |
|
1/03389/26 |
Штифт цилиндрический 10х25 |
160 |
|
1/04830/16 |
Штифт 12х35 |
161 |
|
853066 |
Болт М10х1,25-6gх75 |
162 |
|
864210 |
Кольцо уплотнительное |
163 |
|
870007 |
Болт М10х1,25-6gх23 |
165 |
|
870771 |
Штифт цилиндрический 8х16 |
167 |
|
870812 |
Шпонка сегментная 5х10х25 |
169 |
|
870833 |
Заглушка 43 |
171 |
|
870851 |
Шайба замковая 10 |
173 |
|
870855 |
Шайба специальная 10,5 |
175 |
|
870856 |
Шайба замковая 12,3 |
| |
