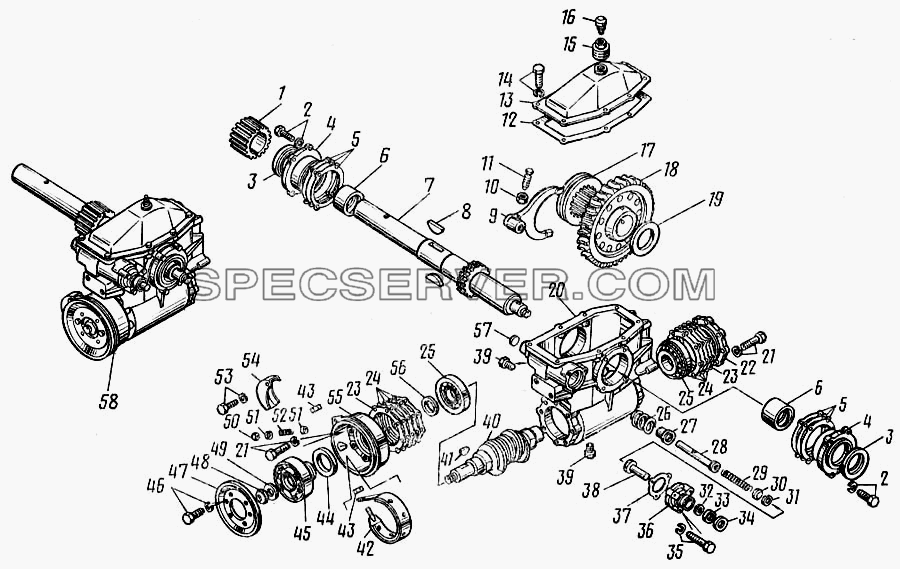

Запчасти: Редуктор лебедки 4310-4501014 для КамАЗ-43101
Редуктор лебедки 4310-4501014 для КамАЗ-43101 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
1/05164/77 |
Шайба 6 пружинная |
- |
|
1/05170/77 |
Шайба 12 пружинная |
- |
|
1/07259/11 |
Гайка низкая М6 |
- |
|
1/29965/00 |
Заклепка |
- |
|
1/37775/00 |
Заклепка |
- |
|
1/55405/21 |
Болт М12х1,25-6gх35 |
- |
|
1/61015/11 |
Гайка М12х1,25-6Н |
- |
|
4310-4501024 |
Стакан с втулкой |
- |
|
4310-4501026 |
Стакан в сборе |
- |
|
4310-4501030 |
Вал барабана в сборе |
- |
|
4310-4501037 |
Ступица |
- |
|
4310-4501080 |
Крышка подшипника в сборе |
- |
|
4310-4501109 |
Крышка защитная рычага включения редуктора лебедки с пластиной в сборе |
- |
|
4310-4501122 |
Прокладка |
- |
|
4310-4501160 |
Лента в сборе |
- |
|
4310-4501170 |
Накладка |
- |
|
4310-4503053 |
Кронштейн |
- |
|
4310-4503100 |
Рычаг включения лебедки в сборе |
- |
|
4310-4503102 |
Рычаг |
- |
|
4310-4503105 |
Ось рычага |
- |
|
4310-4503107 |
Палец упорный |
- |
|
4310-4503108 |
Крышка защитная рычага включения редуктора лебедки с основанием и осью в сборе |
- |
|
4310-4503110 |
Крышка |
- |
|
4310-4503111 |
Основание крышки |
- |
|
4310-4503113 |
Пластина |
- |
|
4310-4503185 |
Муфта защитная штока вилки включения редуктора лебедки |
- |
|
4310-4503187 |
Ось крышки |
- |
|
4310-4504036 |
Венец |
- |
|
853558 |
Бонка |
- |
|
853643 |
Шайба плоская специальная 2,5х6,2 |
- |
|
854004 |
Пружина |
- |
|
862810 |
Кольцо упорное |
- |
|
864001 |
Штуцер клапана |
- |
|
864002 |
Клапан |
- |
|
864003 |
Колпачок клапана (453576512) |
- |
|
864159 |
Манжета в сборе |
- |
|
864159 |
Манжета в сборе |
- |
|
864161 |
Пружина сальника |
- |
|
864161 |
Пружина сальника |
- |
|
864766 |
Кольцо внутреннее в сборе |
1 |
|
4310-4501127 |
Втулка |
2 |
|
1/59709/21 |
Болт М10х1,25-6gх35 |
3 |
|
864158 |
Сальник в сборе |
4 |
|
4310-4501028 |
Стакан |
5 |
|
4310-4501123 |
Прокладка |
5 |
|
4310-4501124 |
Прокладка |
6 |
|
4310-4501022 |
Втулка |
7 |
|
4310-4501034 |
Вал барабана |
8 |
|
870823 |
Шпонка сегментная 10х17х55 |
9 |
|
4310-4503034 |
Вилка лебедки |
10 |
|
1/21647/01 |
Гайка М10х1,25 |
11 |
|
853350 |
Винт установочный М10х1,25-6gх25 |
12 |
|
4310-4501046 |
Прокладка |
13 |
|
4310-4501042 |
Крышка в сборе |
14 |
|
1/59707/21 |
Болт М10х1,25-6gх25 |
15 |
|
864889 |
Переходник |
16 |
|
864000 |
Клапан предохранительный на давление 0,12-0,24 кг/см2 |
17 |
|
4310-4503020 |
Муфта включения |
18 |
|
4310-4501035 |
Червячное колесо в сборе |
19 |
|
4310-4501049 |
Шайба |
20 |
|
4310-4501020 |
Картер |
21 |
|
1/59709/21 |
Болт М10х1,25-6gх35 |
22 |
|
4310-4501084 |
Крышка |
23 |
|
4310-4501098 |
Прокладка |
24 |
|
4310-4501067 |
Прокладка |
24 |
|
4310-4501069 |
Прокладка |
24 |
|
4310-4501070 |
Прокладка |
24 |
|
4310-4601068 |
Прокладка |
25 |
|
864754 |
Подшипник роликовый конический в сборе |
25 |
|
864755 |
Кольцо подшипника наружное |
26 |
|
5320-2509023 |
Пружина возвратная |
27 |
|
4310-4503057 |
Стакан |
28 |
|
4310-4503049 |
Шток |
29 |
|
5320-2509065 |
Пружина нажимная |
30 |
|
5320-2509025 |
Крышка стакана механизма блокировки |
31 |
|
862310 |
Кольцо |
32 |
|
4310-4503275 |
Манжета |
33 |
|
4310-1503273 |
Кольцо |
34 |
|
4310-4503277 |
Обойма |
35 |
|
1/38264/21 |
Болт в сборе |
36 |
|
4310-4503071 |
Крышка штока |
37 |
|
4310-4503073 |
Прокладка |
38 |
|
4310-4503069 |
Палец |
39 |
|
262542 |
Пробка КГ1/4" |
40 |
|
4310-4501060 |
Червяк |
41 |
|
870817 |
Шпонка сегментная 8х11х28 |
42 |
|
4310-4501158 |
Лента в сборе |
43 |
|
1/21647/21 |
Гайка М10х1,25-6Н |
44 |
|
864158 |
Сальник в сборе |
45 |
|
4310-4501150 |
Барабан |
46 |
|
1/09021/21 |
Болт М6-6gх14 |
47 |
|
4310-4501153 |
Отражатель |
48 |
|
853507 |
Гайка |
49 |
|
4310-4501131 |
Шайба |
50 |
|
1/58962/21 |
Гайка М6-6Н |
51 |
|
4310-4501173 |
Шайба |
52 |
|
4310-4501172 |

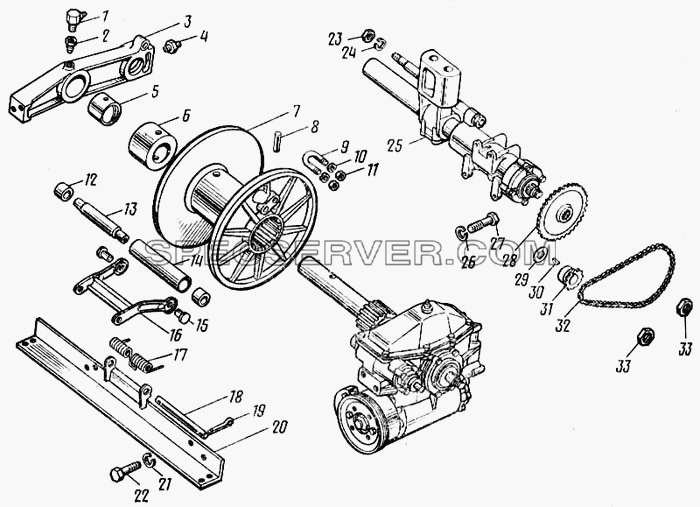

Тросоукладчик лебедки, барабан троса и поперечина для КамАЗ-43101 (список запасных частей)
Тросоукладчик лебедки, барабан троса и поперечина для КамАЗ-43101 (список запасных частей)
Таблица запасных частей

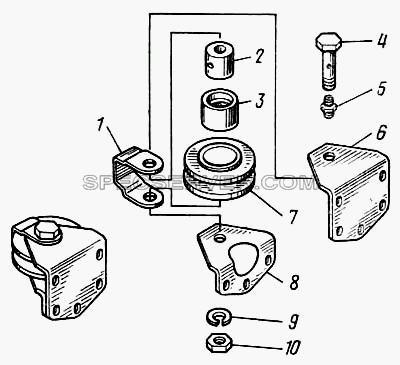

Ролик опорный малый в сборе 4310-4501344 для КамАЗ-43101 (список запасных частей)
Ролик опорный малый в сборе 4310-4501344 для КамАЗ-43101 (список запасных частей)
Таблица запасных частей

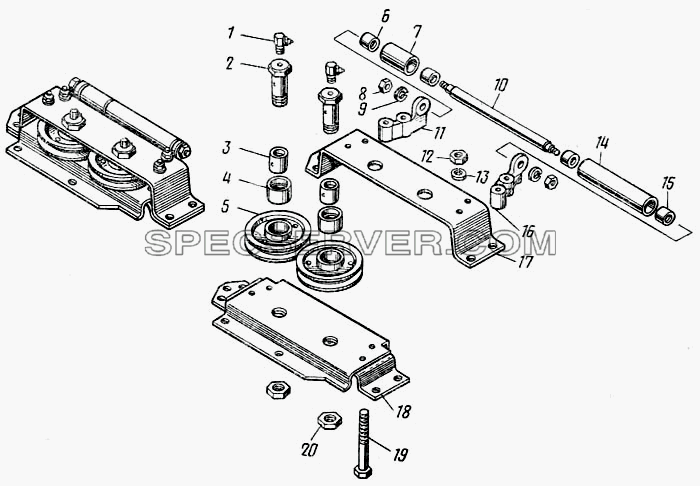

Ролики направляющие троса лебедки в сборе 4310-4501280 для КамАЗ-43101 (список запасных частей)
Ролики направляющие троса лебедки в сборе 4310-4501280 для КамАЗ-43101 (список запасных частей)
Таблица запасных частей

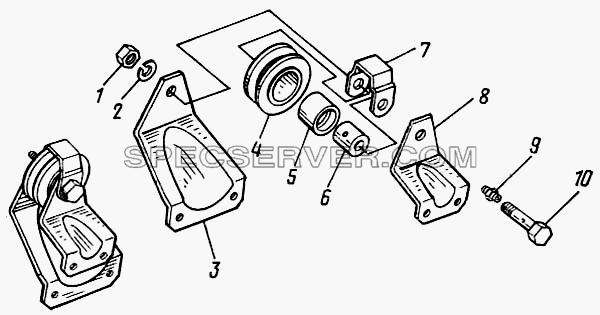

Ролик опорный троса лебедки 4310-4501294 для КамАЗ-43101 (список запасных частей)
Ролик опорный троса лебедки 4310-4501294 для КамАЗ-43101 (список запасных частей)
Таблица запасных частей

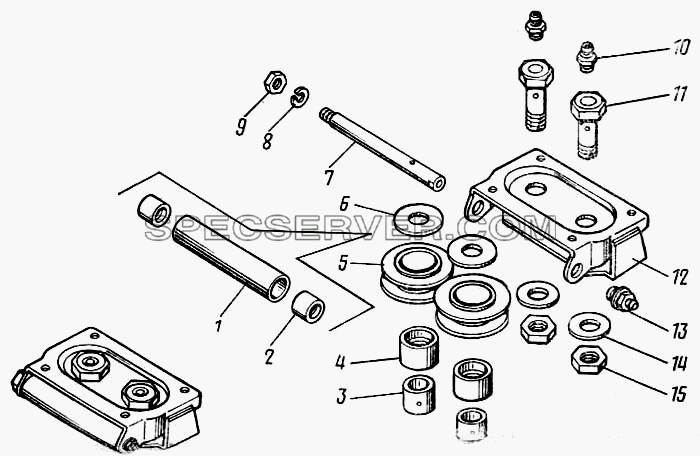

Ролики троса лебедки передние в сборе 4310-4501248 для КамАЗ-43101 (список запасных частей)
Ролики троса лебедки передние в сборе 4310-4501248 для КамАЗ-43101 (список запасных частей)
Таблица запасных частей
| |
