Запчасти: Установка задней части переднего крыла правая Э4308-8403010-10 для КамАЗ-4308

Установка задней части переднего крыла правая Э4308-8403010-10 для КамАЗ-4308 (список запасных частей)

Установка задней части переднего крыла правая Э4308-8403010-10 для КамАЗ-4308 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
2 5513-8404310 Фартук крыла
3 573271.8403022 Панель задней части переднего крыла правая
6 Э4308-8403156 Пластина
7 5513-8404326 Планка
10 853065 Болт М6-6gх30
11 1/60434/21 Болт М8-6gх20
15 1/58962/21 Гайка М6-6Н
16 1/61008/11 Гайка М8х1,25-6Н
20 1/05164/77 Шайба 6 пружинная
21 1/05166/73 Шайба 8 пружинная

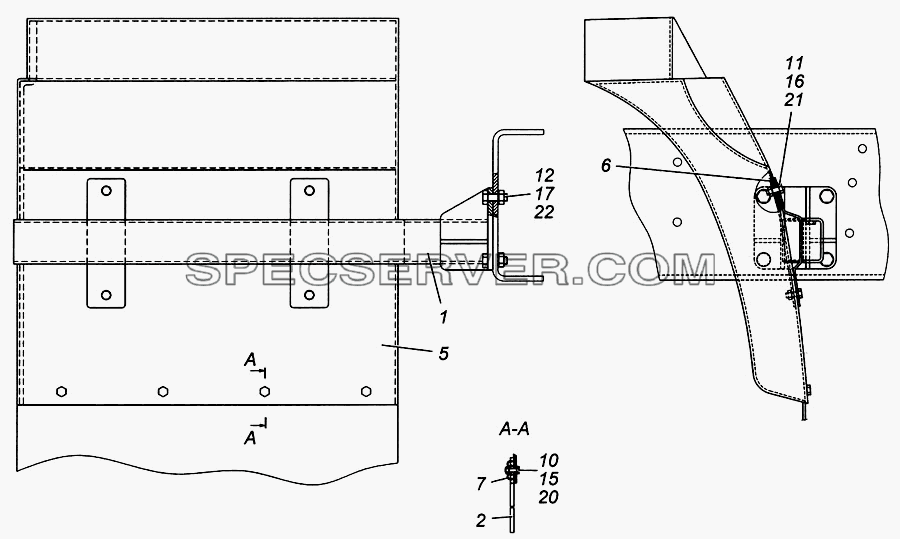

Запчасти: Установка задней части переднего крыла левая Э4308-8403011 для КамАЗ-4308

Установка задней части переднего крыла левая Э4308-8403011 для КамАЗ-4308 (список запасных частей)

Установка задней части переднего крыла левая Э4308-8403011 для КамАЗ-4308 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 Э4308-8403151 Кронштейн задней части переднего крыла левый
2 5513-8404310 Фартук крыла
5 573271.8403023 Панель задней части переднего крыла левая
6 Э4308-8403156 Пластина
7 5513-8404326 Планка
10 853065 Болт М6-6gх30
11 1/60434/21 Болт М8-6gх20
12 1/55404/21 Болт М12х1,25-6gх30
15 1/58962/21 Гайка М6-6Н
16 1/61008/11 Гайка М8х1,25-6Н
17 1/61015/11 Гайка М12х1,25-6Н
20 1/05164/77 Шайба 6 пружинная
21 1/05166/73 Шайба 8 пружинная
22 1/05170/23 Шайба пружинная 12

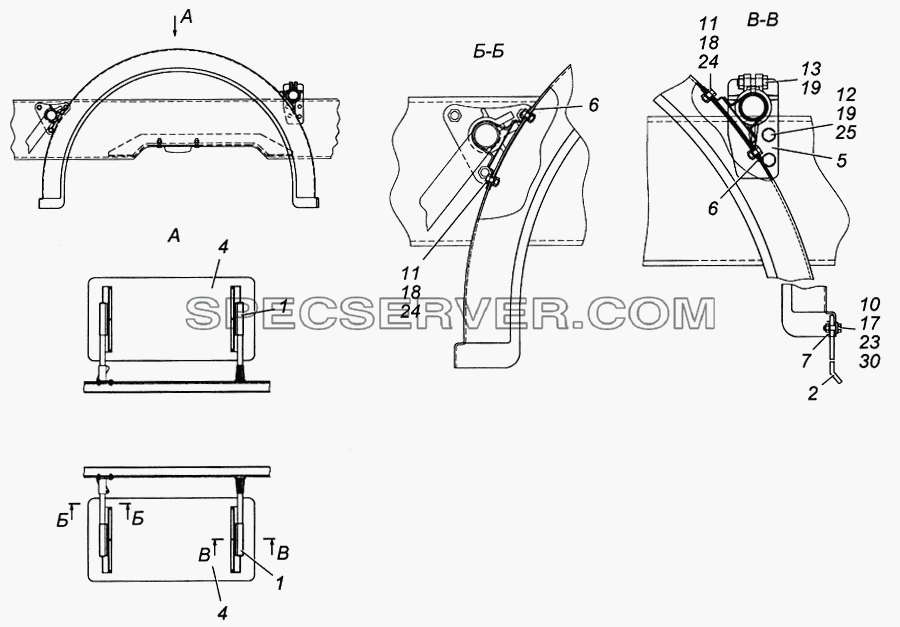

Запчасти: Установка задних крыльев Э4308-8404003 для КамАЗ-4308

Установка задних крыльев Э4308-8404003 для КамАЗ-4308 (список запасных частей)

Установка задних крыльев Э4308-8404003 для КамАЗ-4308 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- К-620 Крыло грузовое ТУ 4591-001-46902400-2001
1 Э4308-8404151 Кронштейн заднего крыла
2 5513-8404310 Фартук крыла
4 Э4308-8404015 Крыло заднее
5 65111-8410228 Держатель стойки правый
5 65111-8410229 Держатель стойки левый
6 5325-8404319 Пластина
7 5513-8404326 Планка
10 1/09026/21 Болт М6-6gх25
11 1/60436/21 Болт М8-6gх25
12 1/55405/21 Болт М12х1,25-6gх35
13 1/55406/21 Болт М12х1,25-6gх40
17 1/07259/11 Гайка низкая М6
18 1/61008/11 Гайка М8х1,25-6Н
19 1/61036/11 Гайка М12х1,25-6Н
23 1/05164/77 Шайба 6 пружинная
24 1/05166/77 Шайба 8 пружинная
25 1/05170/77 Шайба 12 пружинная
30 1/05194/01 Шайба плоская 6х12х1,5

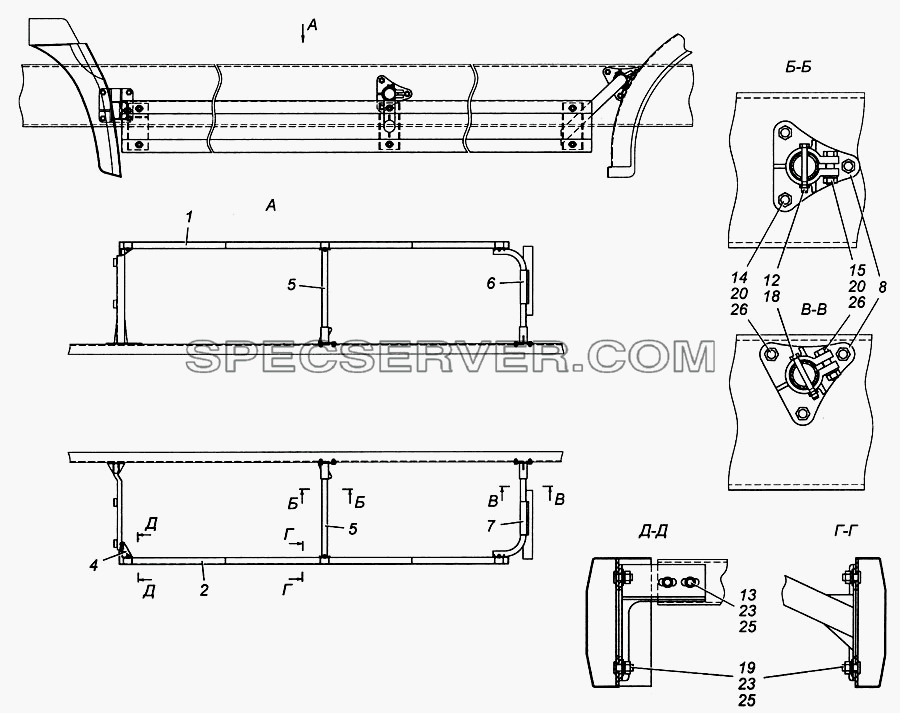

Запчасти: Установка боковой защиты Э4308-841003-10 для КамАЗ-4308

Установка боковой защиты Э4308-841003-10 для КамАЗ-4308 (список запасных частей)

Установка боковой защиты Э4308-841003-10 для КамАЗ-4308 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 Э4308-8410008-10 Ограждение правое
2 Э4308-8410009-10 Ограждение левое
4 Э4308-8410021-10 Кронштейн бокового ограждения левый
5 Э4308-8410023-10 Стойка бокового ограждения левая
6 Э4308-8410024-10 Стойка задняя правая
7 Э4308-8410025-10 Стойка задняя левая
8 5410-8404151-10 Держатель заднего крыла
12 1/60446/21 Болт М8-6gх70
13 1/59707/21 Болт М10х1,25-6gх25
14 1/55404/21 Болт М12х1,25-6gх30
15 1/55407/21 Болт М12х1,25-6gх45
18 251645 Гайка М8-6Н ОСТ 37.001.197-75
19 1/21647/11 Гайка М10х1,25-6Н
20 1/61015/11 Гайка М12х1,25-6Н
23 1/26468/01 Шайба плоская 10,2х25х2
24 1/26443/01 Шайба плоская 10х35х3
25 1/05168/73 Шайба 10 пружинная
26 1/05170/73 Шайба 12 пружинная

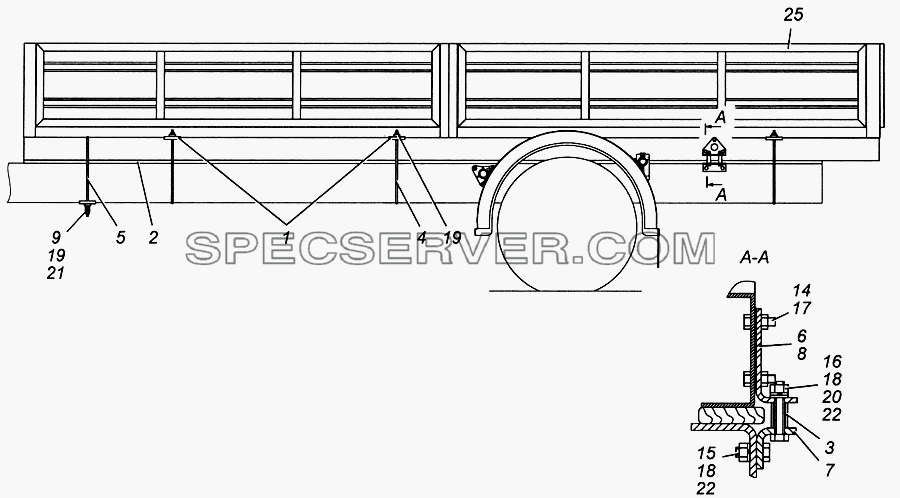

Запчасти: Установка платформы 4308-8500008-20 для КамАЗ-4308

Установка платформы 4308-8500008-20 для КамАЗ-4308 (список запасных частей)

Установка платформы 4308-8500008-20 для КамАЗ-4308 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 5320-8521090 Обойма хомута с накладкой
2 4308-8501019-10 Прокладка лонжерона
3 4308-8501030-10 Втулка крепления угольников
4 4308-8521082-70 Хомут
5 5360-8521083-70 Хомут №2
6 5320-8521114 Угольник фиксирующий платформу верхний
7 5320-8521115 Угольник фиксирующий платформу, нижний
8 5320-8521117 Прокладка под головки болтов
9 16.1601150-10 Пружина демпфера
14 1/13069/21 Болт М10х1,25-6gх30
15 1/55405/21 Болт М12х1,25-6gх35
16 1/55411/21 Болт М12х1,25-6gх65
17 1/21647/11 Гайка М10х1,25-6Н
18 1/61015/11 Гайка М12х1,25-6Н
19 251648 Гайка М14х1,5-6Н ОСТ 37.001.197-75
20 1/05200/01 Шайба плоская 12х22х3
21 1/26449/01 Шайба плоская 14х32
22 1/05170/77 Шайба 12 пружинная
25 47447-69.00.000 Бортовая платформа

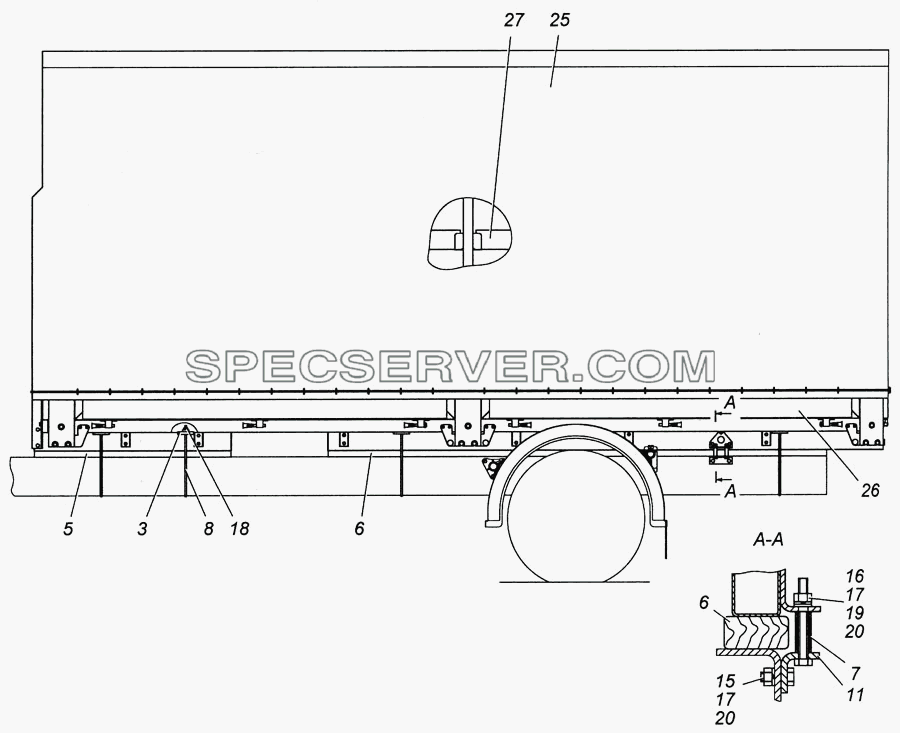

Установка платформы 4308-8500008-70 для КамАЗ-4308 (список запасных частей)

Установка платформы 4308-8500008-70 для КамАЗ-4308 (список запасных частей)

Установка платформы 4308-8500008-70 для КамАЗ-4308 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
3 5320-8521090 Обойма хомута с накладкой
5 4308-8501019-70 Прокладка лонжерона
6 4308-8501020-70 Прокладка лонжерона
7 4308-8504030-70 Втулка крепления угольников
8 4308-8521082-70 Хомут
11 5320-8521115 Угольник фиксирующий платформу, нижний
15 1/55405/21 Болт М12х1,25-6gх35
16 1/55415/31 Болт М12х1,25-6gх90
17 1/61015/11 Гайка М12х1,25-6Н
18 251648 Гайка М14х1,5-6Н ОСТ 37.001.197-75
19 1/05200/01 Шайба плоская 12х22х3
20 1/05170/77 Шайба 12 пружинная
25 4308АМ-8508021-70 Тент
26 4308АМ-8500010-70 Платформа
27 4308АМ-8508008-70 Каркас тента
