Jeep Wrangler JK (2018 year). Instruction - part 7

CAUTION!

• Do not run a fabric top through an automatic car

wash. Window scratches and wax build up may
result.

• Do not lower the top when the temperature is below

41°F (5°C). Damage to the top may result.

• Do not move your vehicle until the top has been

either fully attached to the windshield frame, or fully
lowered.

• Do not lower the top with the windows installed.

Window and top damage may occur.

• Refer to “Appearance Care For Fabric Top Models” in

“Bodywork” in “Servicing And Maintenance” for fur-
ther information. It contains important information on
cleaning and caring for your vehicle’s fabric top.

• Do not use any tools (screwdrivers, etc.) to pry or

force any of the clamps, clips, or retainers securing

(Continued)

CAUTION! (Continued)

the soft top. Do not force or pry the soft top frame-
work when opening or closing. Damage to the top
may result.

Failure to follow these cautions may cause interior
water damage, stains or mildew on the top material:
• It is recommended that the top be free of water prior

to opening it. Operating the top, opening a door or
lowering a window while the top is wet may allow
water to drip into the vehicle’s interior.

• Careless handling and storage of the soft top may

damage the seals, causing water to leak into the
vehicle’s interior.

• The soft top must be positioned properly to ensure

sealing. Improper installation can cause water to leak
into the vehicle’s interior.

3

GETTING TO KNOW YOUR VEHICLE

99

Quick Steps To Lowering The Soft Top

Refer to “Lowering The Soft Top” in this section for further
information.

1. Remove the side windows.

2. Remove the back window.

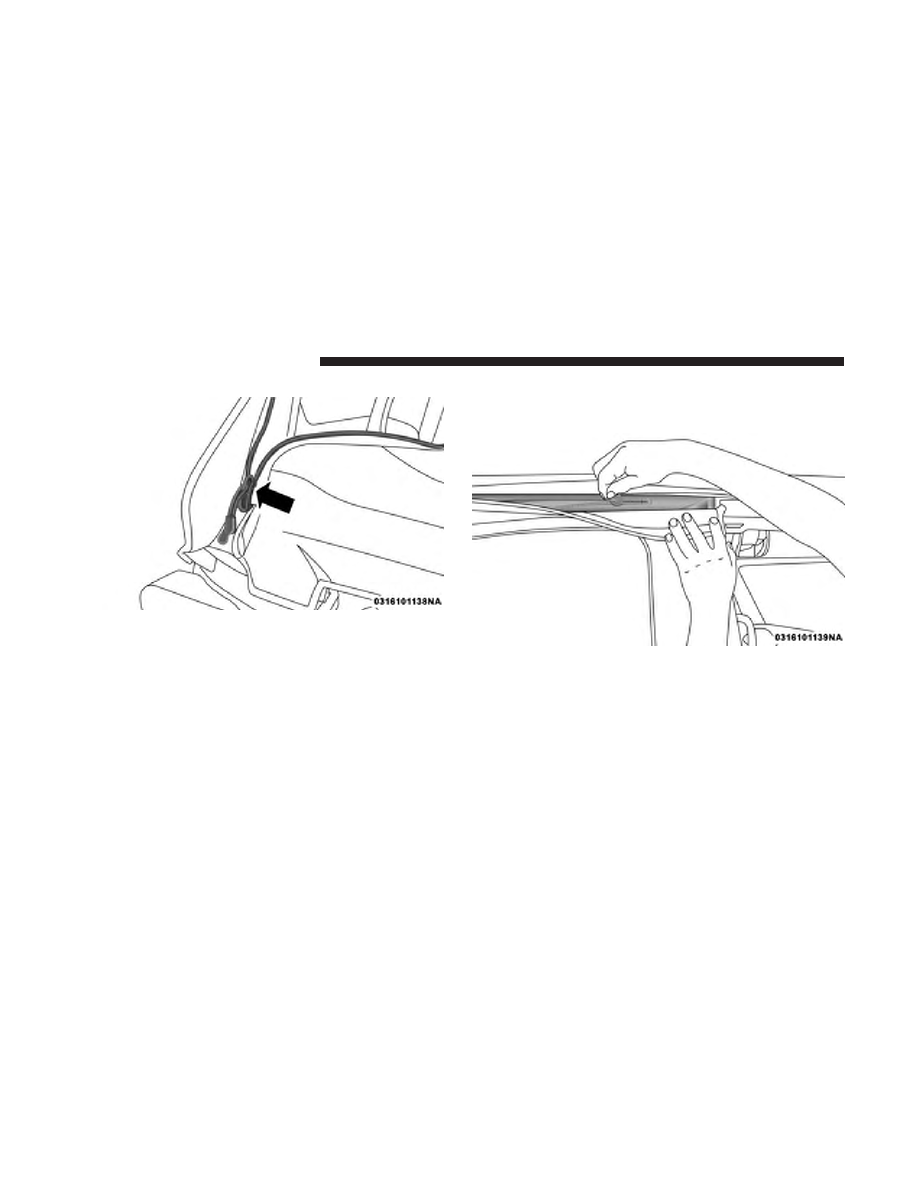

3. Release header latches from the windshield frame.

Step One

Step Two

100

GETTING TO KNOW YOUR VEHICLE

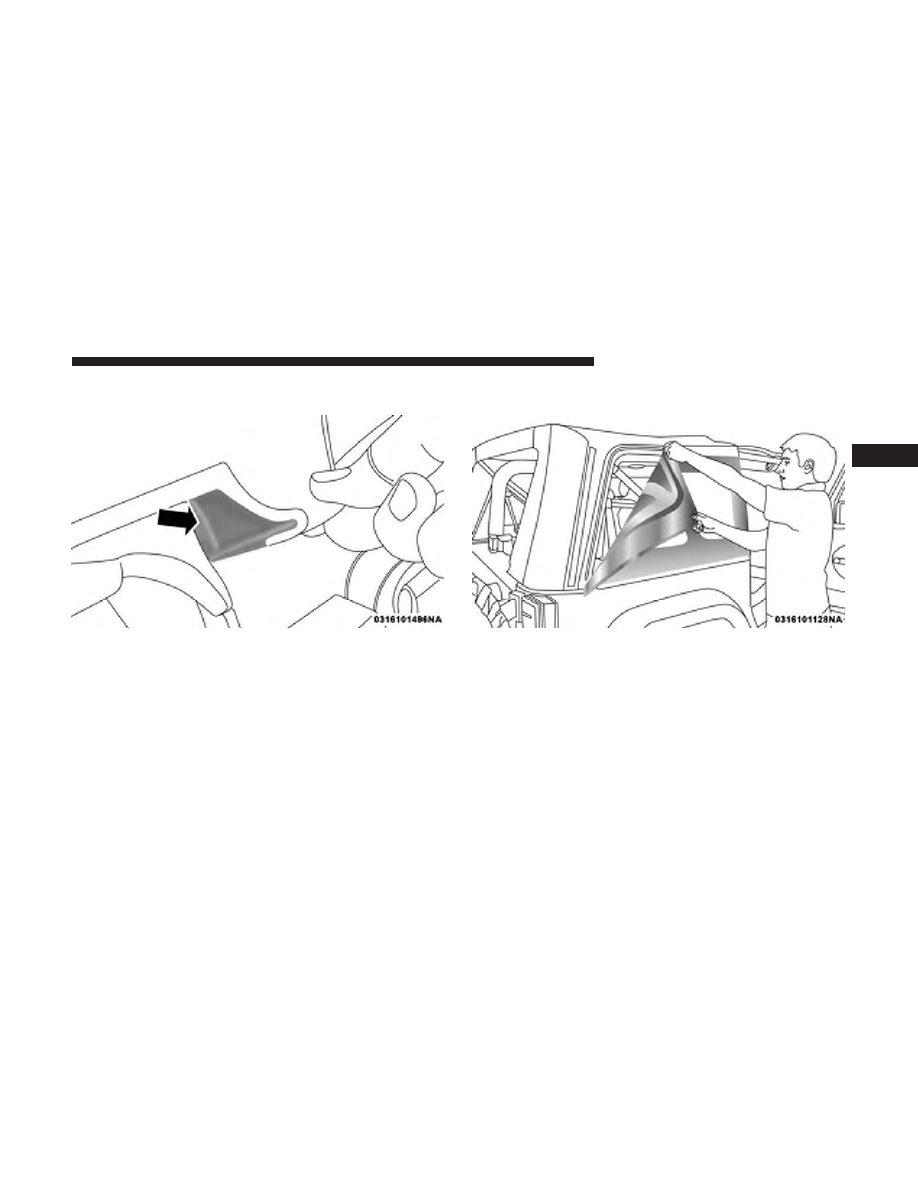

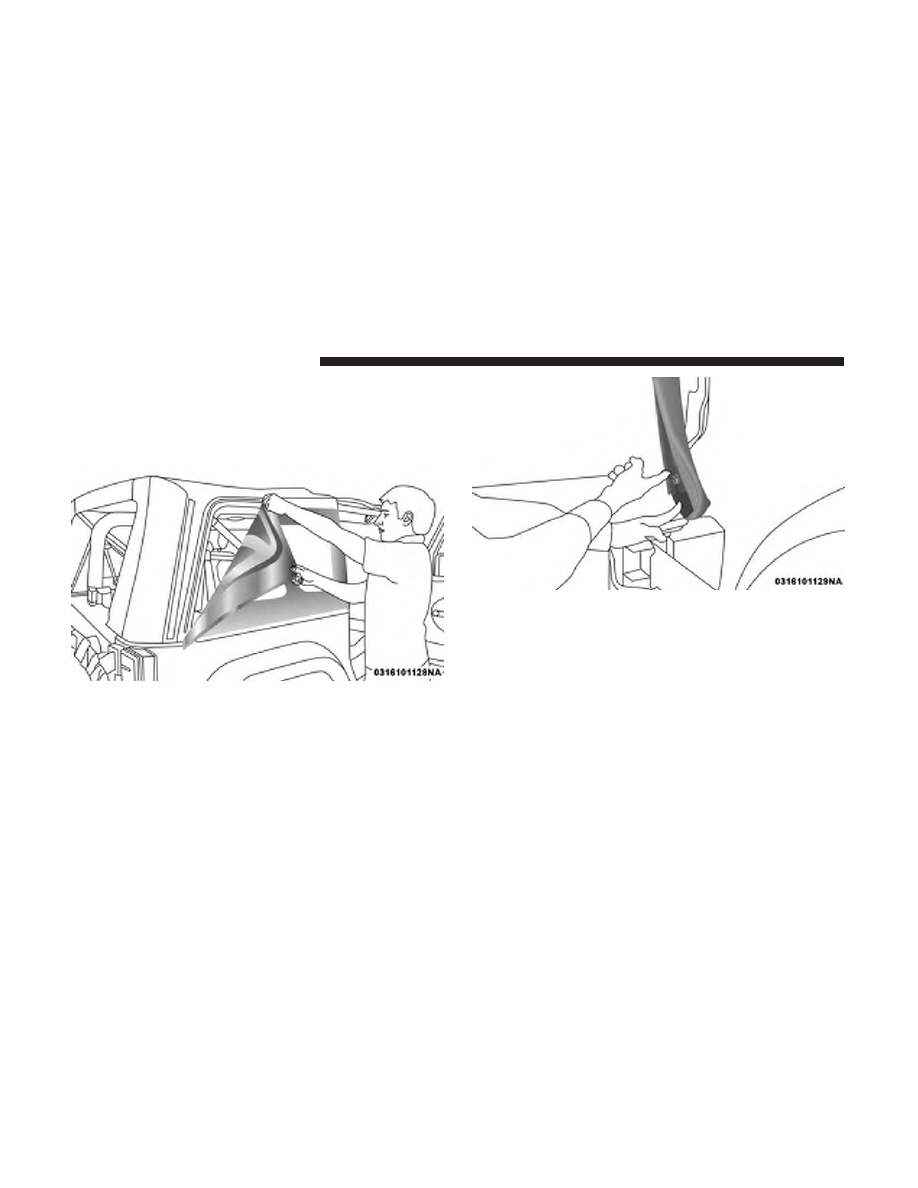

4. Release the sail panel retainers from the body side

channel at the rear corners of the vehicle.

NOTE:

When releasing the sail panel retainers, it is helpful

to pull down on the rear roof bow.

Step Three

Step Four

3

GETTING TO KNOW YOUR VEHICLE

101

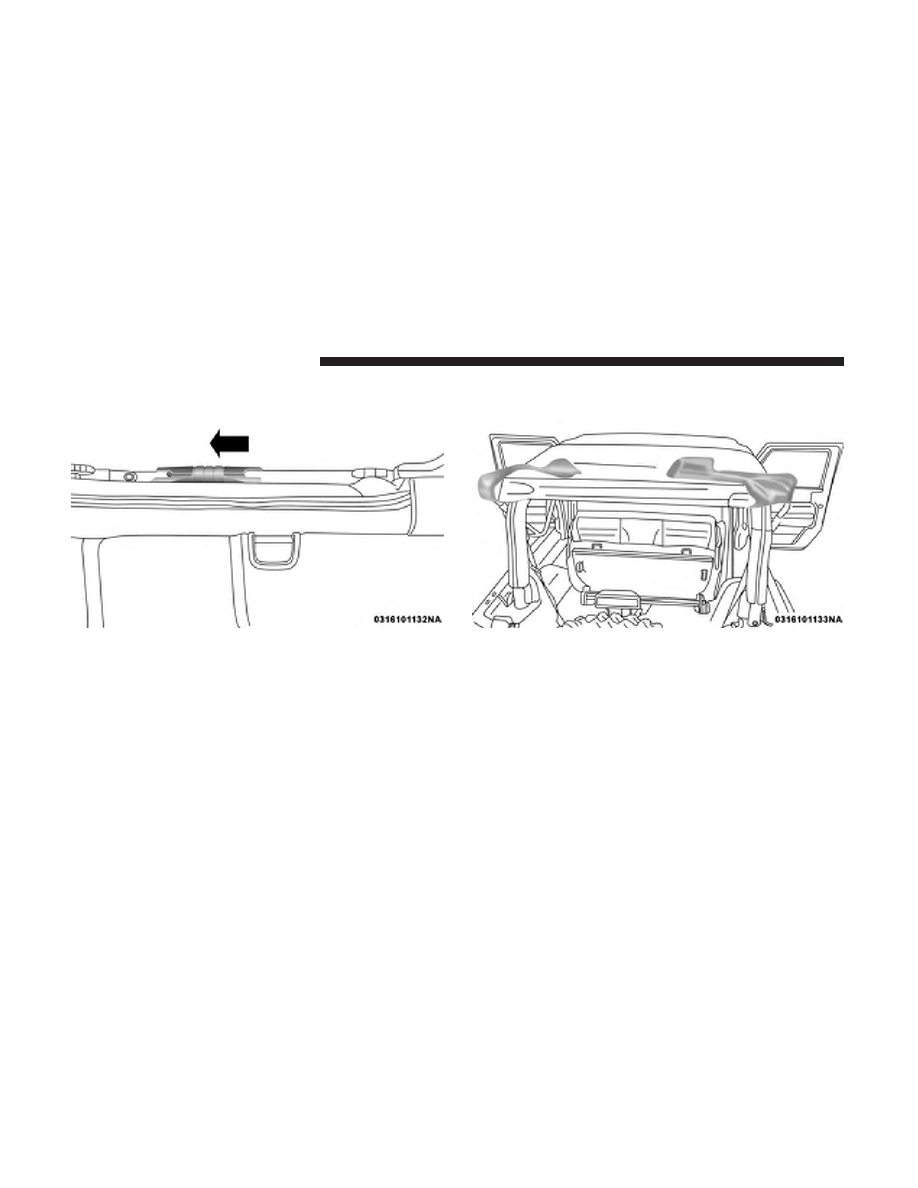

5. Make sure the plastic sleeves are slid rearward over the

Sunrider link to lock in the link (Sunrider Models only).

6. As you begin to lower the top, fold the sail panels so that

they rest on top of the soft top.

Step Five

Step Six

102

GETTING TO KNOW YOUR VEHICLE

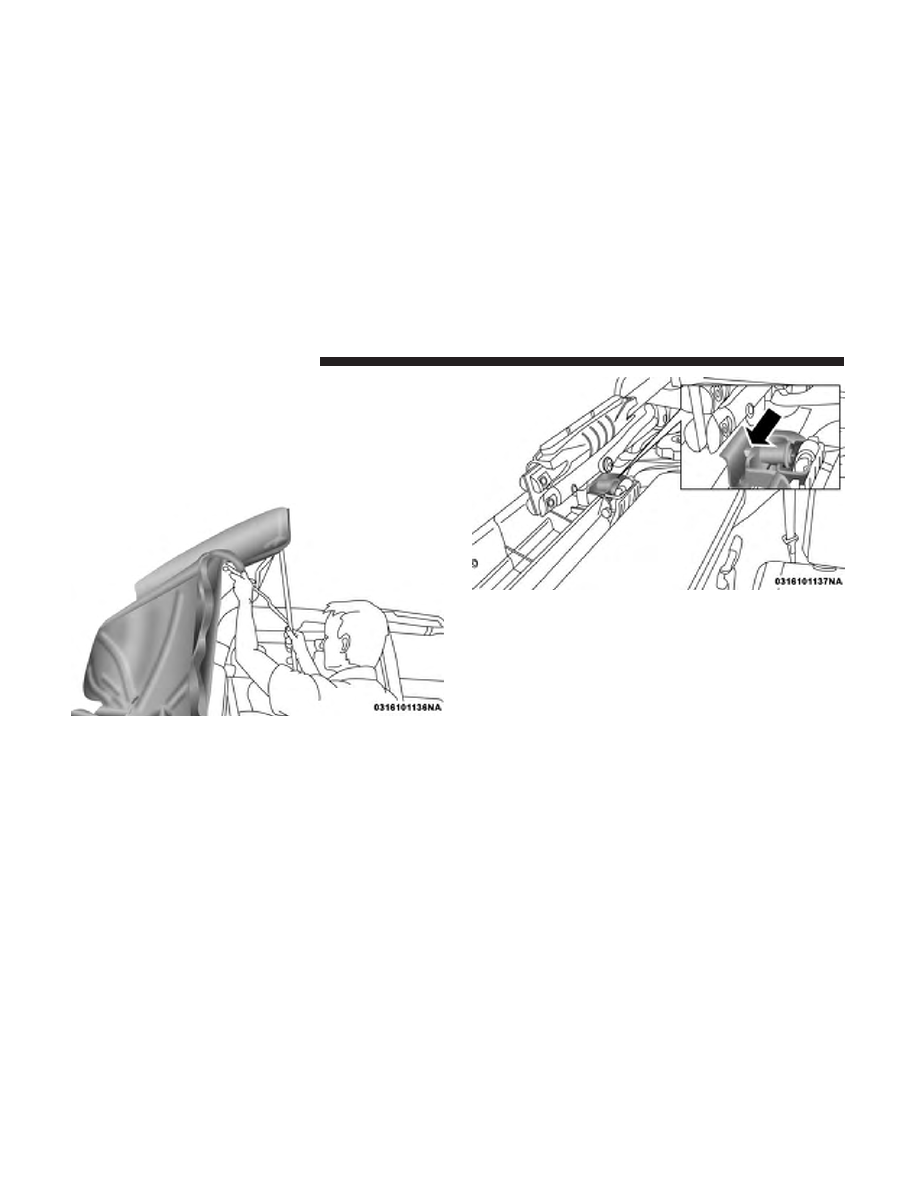

7. Release the Sunrider latch (both sides).

8. Open the swing gate and lower the top.

NOTE:

Ensure fabric does not overhang the sides of the

vehicle.

Step Seven

Step Eight

3

GETTING TO KNOW YOUR VEHICLE

103

Quick Steps To Raising The Soft Top

Refer to “Raising The Soft Top” in this section for further
information.

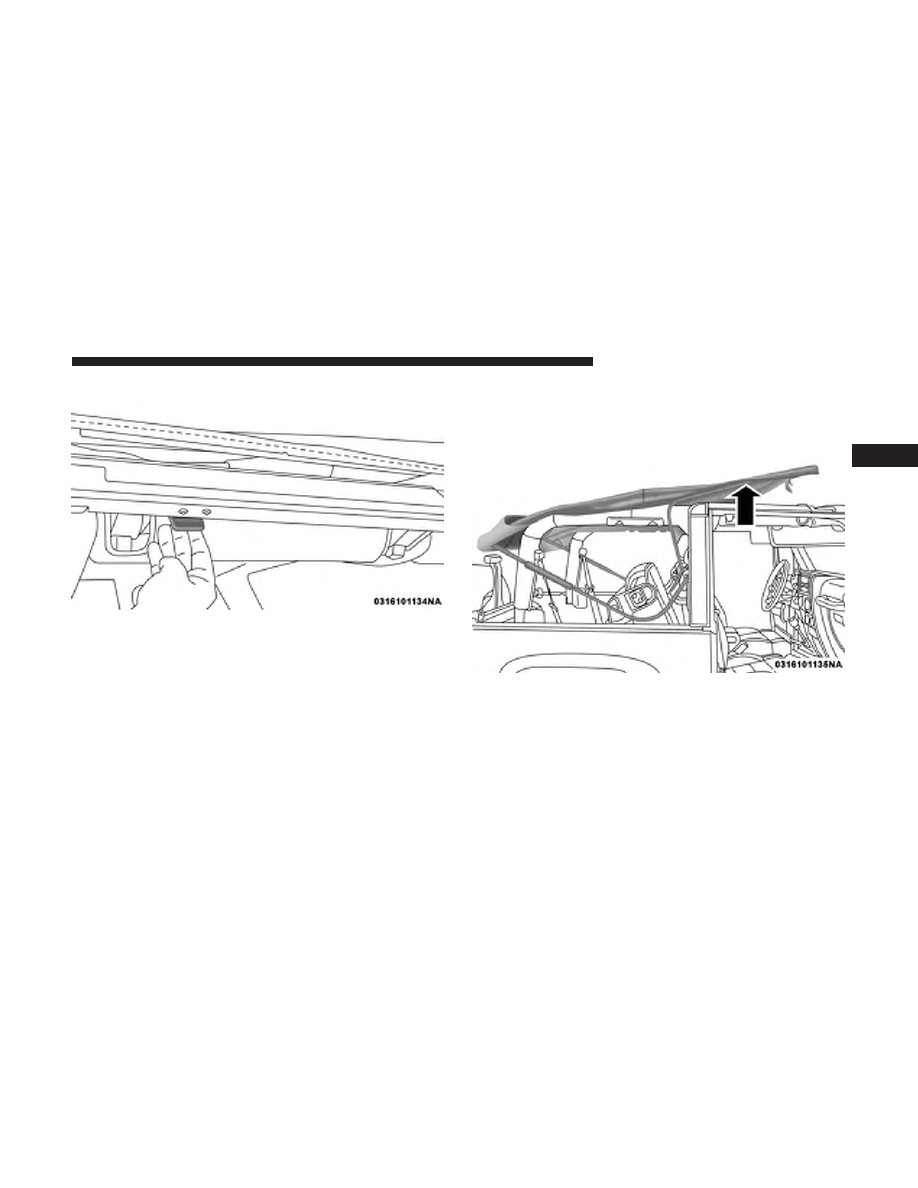

1. Open the swing gate and raise the top, engaging the

Sunrider latches (another person may be needed to help
with this operation).

Step One

Step One

104

GETTING TO KNOW YOUR VEHICLE

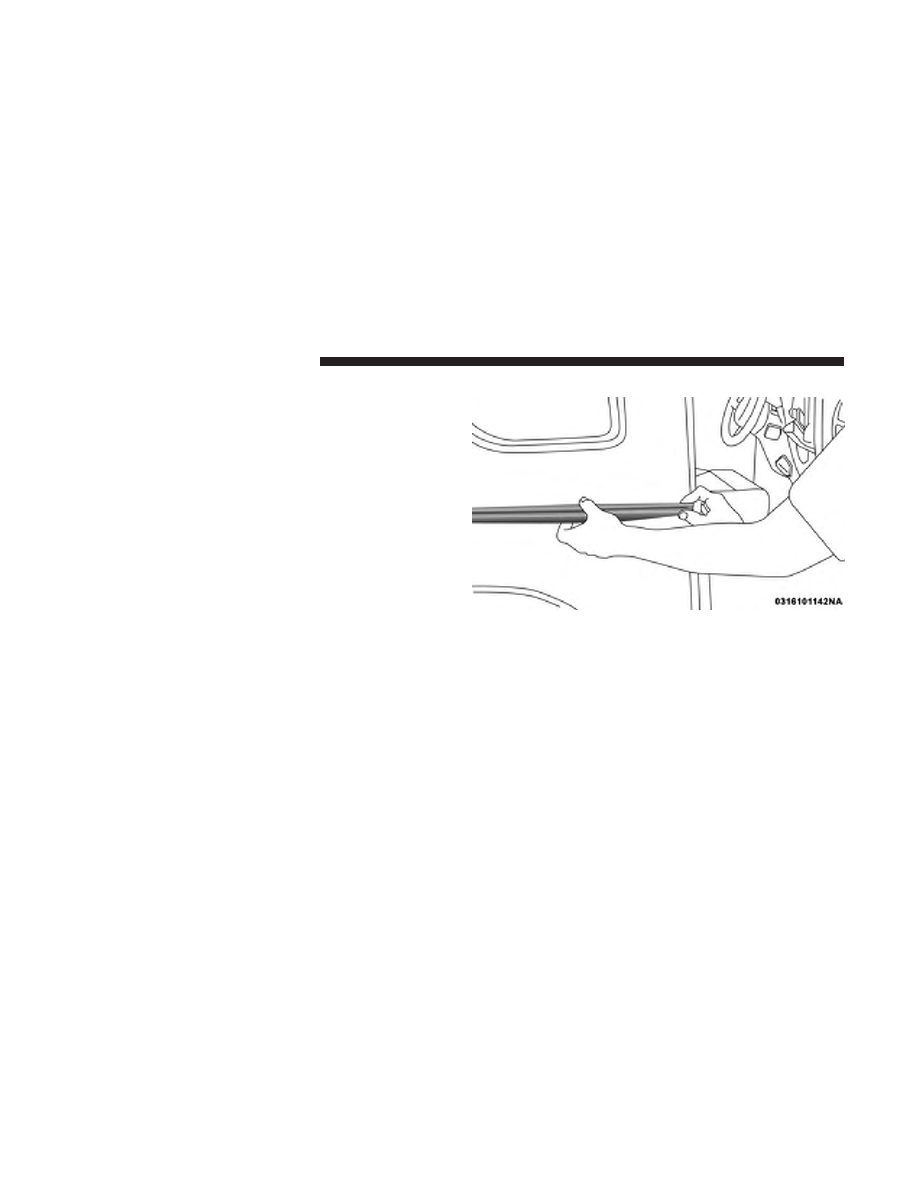

2. Engage header latches.

3. Install rear corner panels.

Step Two

Step Three

3

GETTING TO KNOW YOUR VEHICLE

105

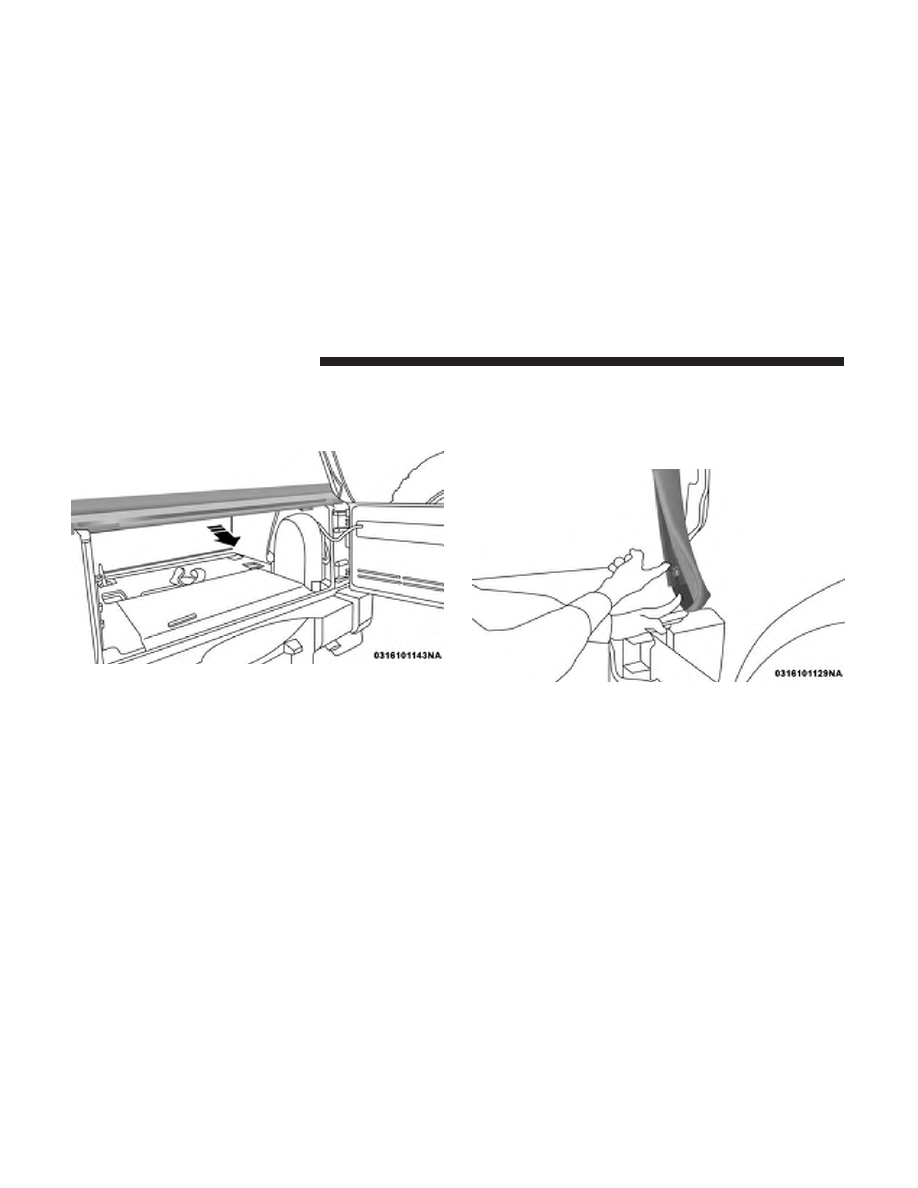

4. Install the back window.

5. Install the side windows.

6. To install the side windows, affix the window tempo-

rarily by attaching to the Velcro in the rear corner. Start
the zipper but close only about 1 inch (2.5 cm).

Step Four

Step Six

106

GETTING TO KNOW YOUR VEHICLE

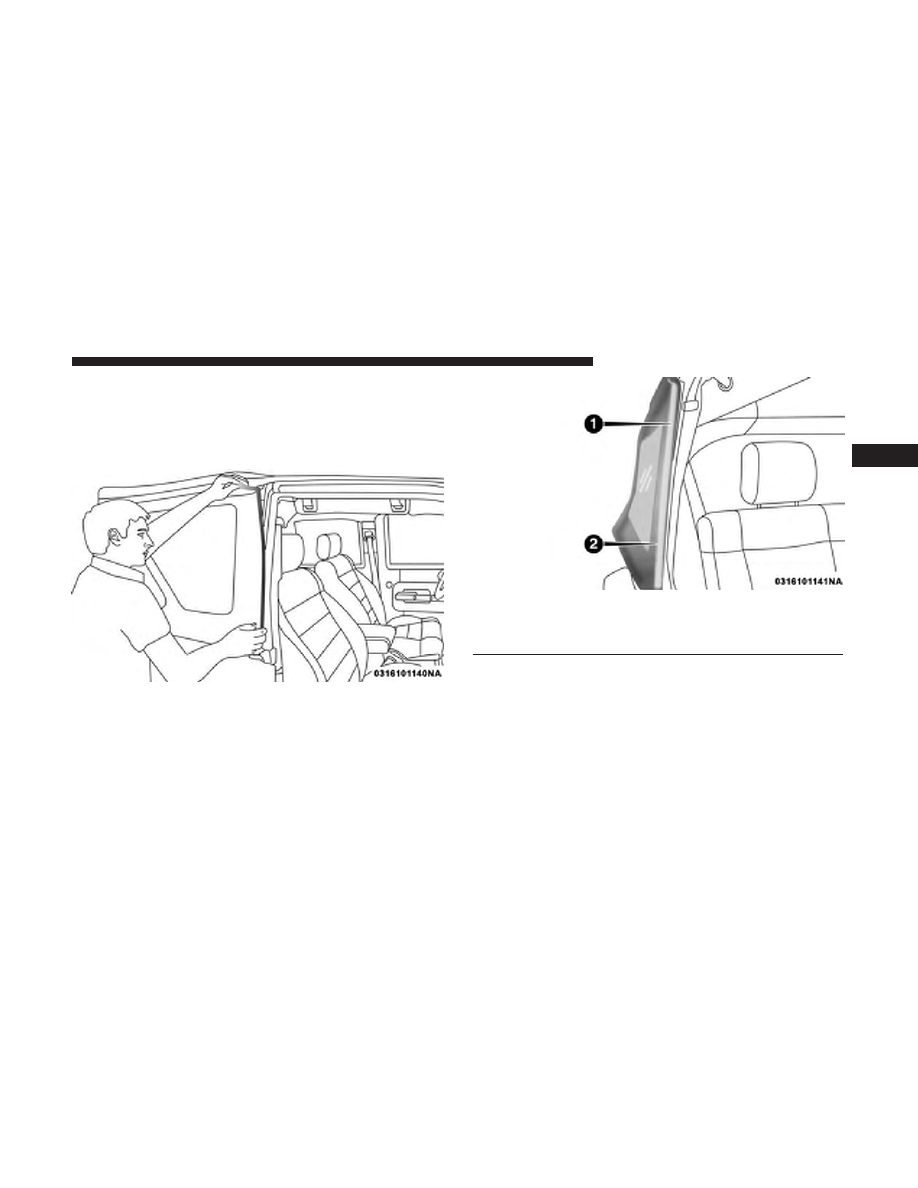

7. Insert the front retainer of the window into the door

channel, making sure the retainer is fully seated and
properly positioned on the door frame. Failure to do so
can result in wind and water leaks or damage to the
window.

Step Seven

Retainer Insertion

1 — Incorrect Insertion
2 — Correct Insertion

3

GETTING TO KNOW YOUR VEHICLE

107

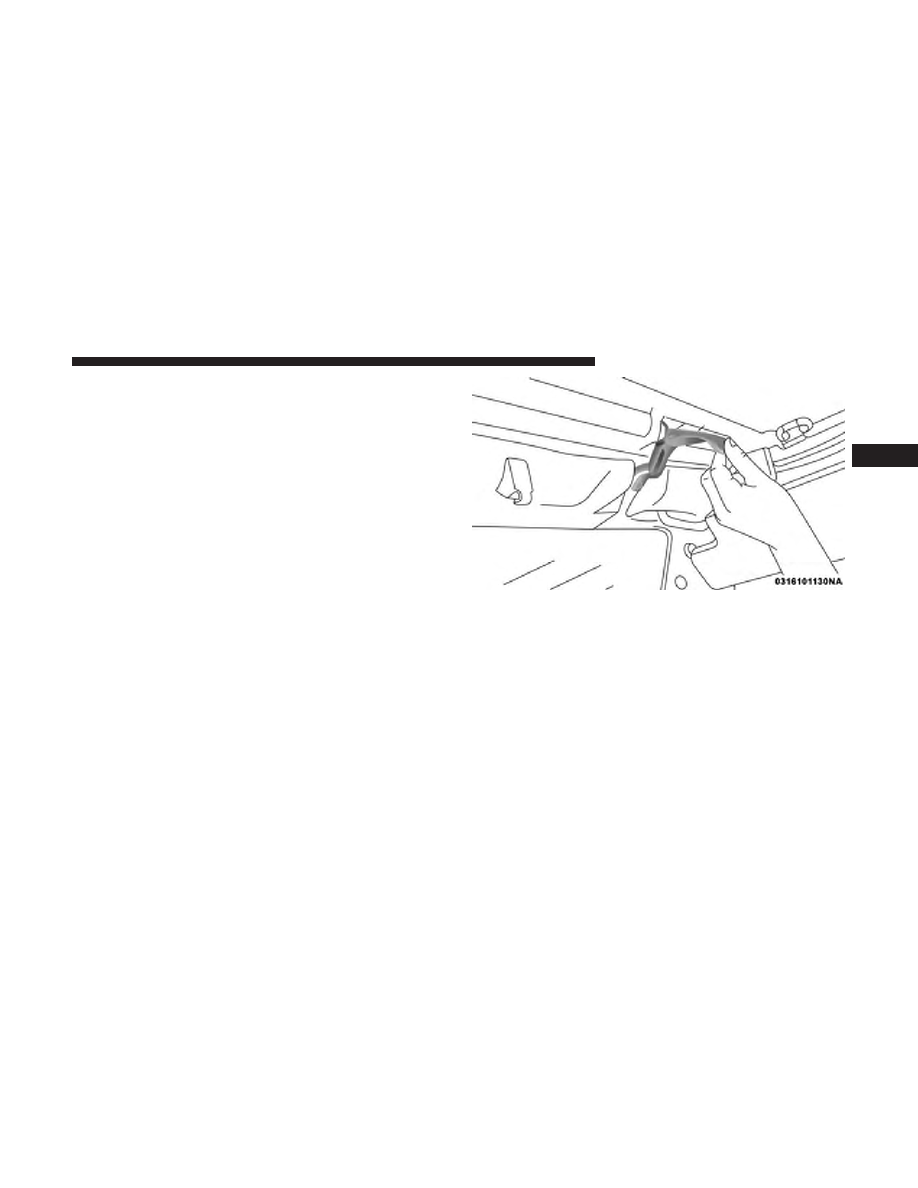

8. Insert the retainer along the bottom edge of the window

into the bottom side channel, beginning at the front and
working to the rear of the vehicle. Finish by closing the
zipper completely and attaching the Velcro along the top
and rear of the window. Repeat this step for the opposite
side.

Step Eight

108

GETTING TO KNOW YOUR VEHICLE

Lowering The Soft Top

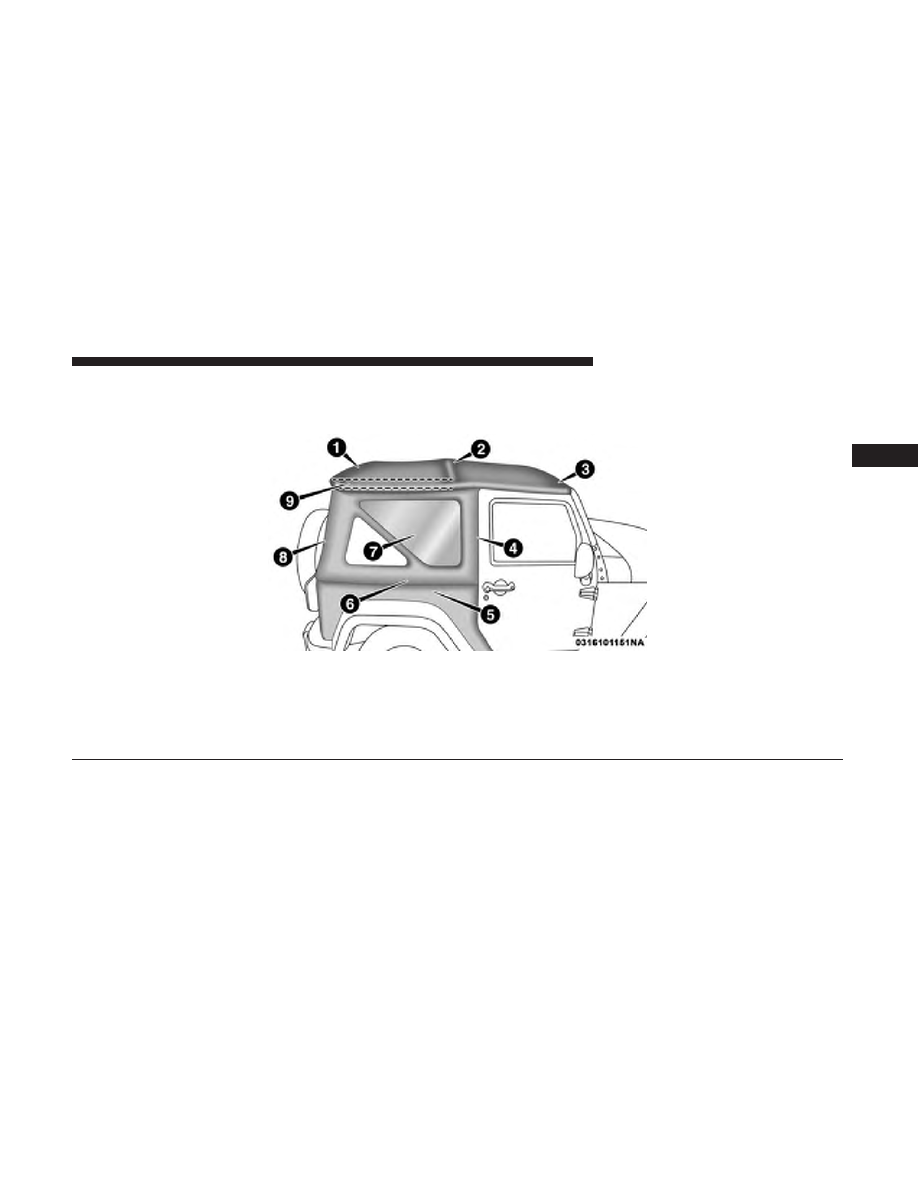

Side View Top And Components

1 — 3–Bow

6 — Bottom Retainer — Quarter Window

2 — 2–Bow

7 — Quarter Window

3 — Header Bow

8 — Sail Panel

4 — Front Retainer — Quarter Window

9 — Check Strap

5 — Body Side Retainer

3

GETTING TO KNOW YOUR VEHICLE

109

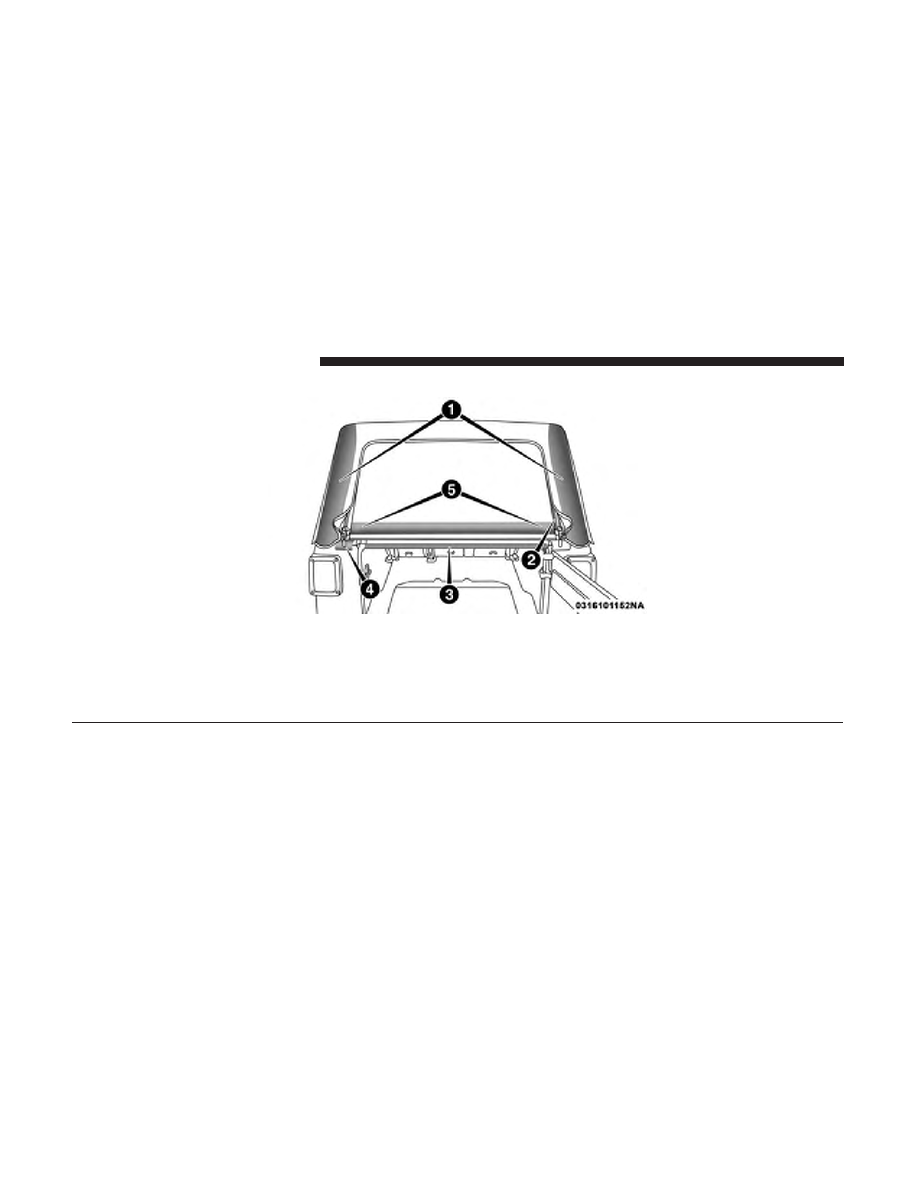

Rear View Top And Components

1 — Sail Panels
2 — Zipper Finish
3 — Swing Gate Bar
4 — Zipper Start
5 — Swing Gate Brackets

110

GETTING TO KNOW YOUR VEHICLE

NOTE:

Clean side and rear windows before removal to

assist in preventing scratching during removal of the soft
top. If zippers are difficult to operate due to road dust, etc.,
clean them with a mild soap solution and a small brush.
Cleaning products are available through your authorized
dealer.

1. If your vehicle has half doors, remove each half-door

window by opening the door and lifting the half-door
window out.

NOTE:

Stow the half-door windows carefully outside of

the vehicle, never inside, to avoid scratches.

2. Unclip and move the sun visors to the side.

3. Release the header latches and leave the hooks in the

loops on the windshield.

4. Open the swing gate.

Step Three

3

GETTING TO KNOW YOUR VEHICLE

111

5. Before unzipping the rear window, release the first 3

inches (7.6 cm) of both sail panels from the channel.
Remove the swing gate bar by pulling it straight rear-
ward out of the swing gate brackets.

6. Unzip the rear window starting at the right lower corner

of the window. Pull the zipper up, across the top and
down to the left lower corner. Zipper pulls will stay on
the rear window.

Pull down on the rear window to

disengage it from the zipper on the top cover.

Step Five

Step Six

112

GETTING TO KNOW YOUR VEHICLE

7. Remove the rear window retainer from the swing gate

bracket on both the left and right sides.

8. Stow the windows carefully to avoid scratching.

9. Undo the Velcro that runs along the top and rear edge of

the side window.

10. Beginning from the rear lower corner, completely un-

zip the window.

Step Seven

Step Ten

3

GETTING TO KNOW YOUR VEHICLE

113

11. Once unzipped, remove the side window retainers

from the door channel and body side channel. Repeat
this step on the opposite side.

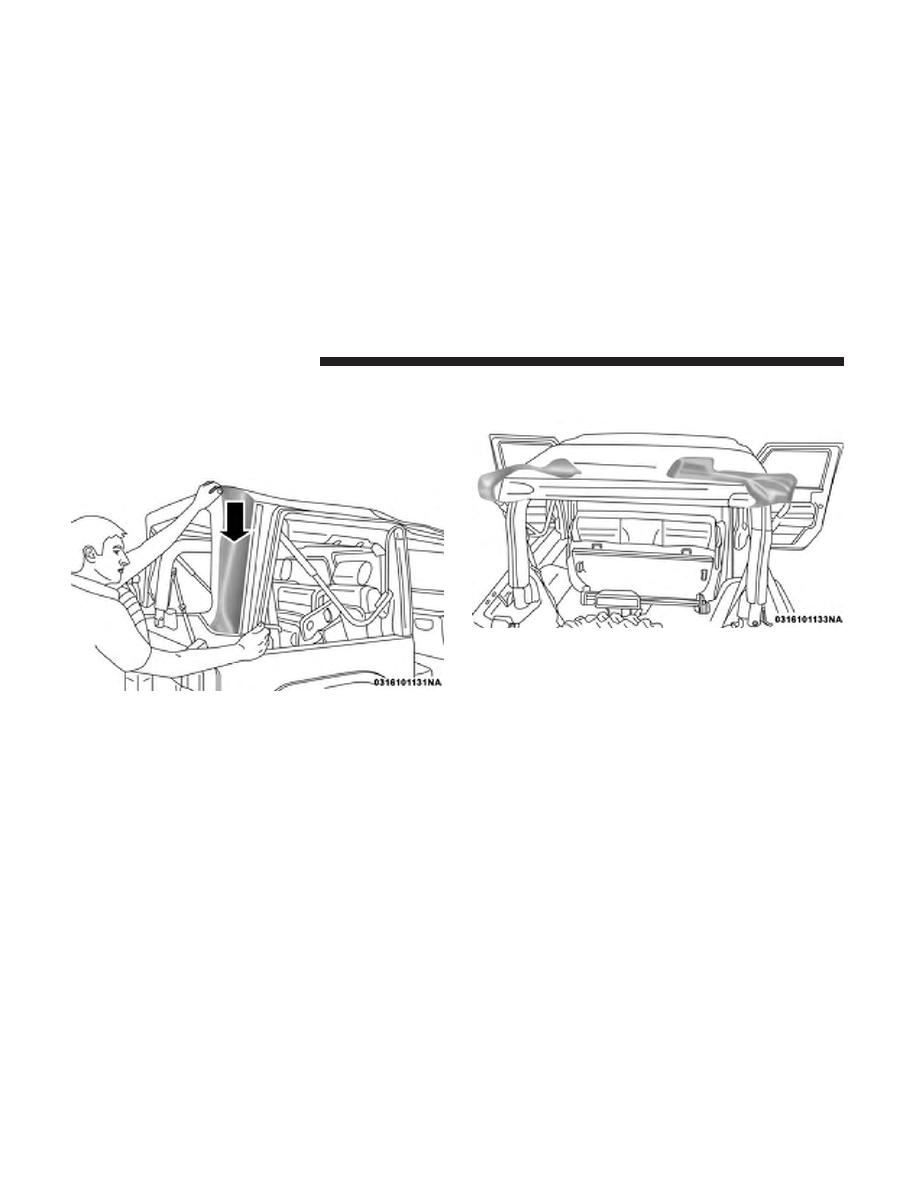

12. Finish releasing the sail panel retainers from the body

side channel at the rear corners of the vehicle.

NOTE:

When releasing the sail panel retainers, it is helpful

to pull down on the rear roof bow.

13. As you begin to lower the top, fold the sail panels so

that they rest on top of the soft top.

Step Twelve

Step Thirteen

114
