Tapping RESUME ACCEL once will result in a 1 mph
(2 km/h) speed increase. Each time the lever is tapped,
speed increases so that tapping the lever three times will
increase speed by 3 mph (5 km/h).

To decrease speed while Electronic Speed Control is ON,
push down and hold SET DECEL. Release the lever when
the desired speed is reached, and the new speed will be
set.

Tapping the SET DECEL button once will result in a
1 mph (2 km/h) speed decrease. Each time the button is
tapped, speed decreases.

NOTE:

The Electronic Speed Control System has been

designed to shut down if multiple speed control switch
functions are operated simultaneously in order to ensure
proper operation. If this occurs, the system can be
reactivated by pushing the speed control switch ON/
OFF button and resetting the desired vehicle SET speed.

To Accelerate For Passing

Depress the accelerator as you would normally. When the
pedal is released, the vehicle will return to the set speed.

Using Electronic Speed Control On Hills
The transmission may downshift on hills to maintain the
vehicle set speed.

NOTE:

The Electronic Speed Control System maintains

speed up and down hills. A slight speed change on
moderate hills is normal.

On steep hills a greater speed loss or gain may occur so
it may be preferable to drive without Electronic Speed
Control.

144

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

REAR PARK ASSIST SYSTEM — IF EQUIPPED

The Rear Park Assist System provides visible and audible
indications of the distance between the rear fascia and the
detected obstacle when backing up. Refer to the Warning
Section and Note Section for limitations of this system
and recommendations.

The Rear Park Assist System will remember the last
system state (enabled or disabled) from the last ignition
cycle when the ignition is changed to the ON position.

The Rear Park Assist System can be active only when the
shift lever is in REVERSE. If the Rear Park Assist System
is enabled at this shift lever position, the system will be

active until the vehicle speed is increased to approxi-
mately 11 mph (18 km/h) or above. The system will be
active again if the vehicle speed is decreased to speeds
less than approximately 10 mph (16 km/h).

Rear Park Assist Sensors

The four Rear Park Assist Sensors, located in the rear
fascia, monitor the area behind the vehicle that is within
the sensors’ field of view.

The sensors can detect obstacles from approximately 12
to 59 in (30 to 150 cm) from the rear fascia in the
horizontal direction, depending on the location and
orientation of the obstacle and the type of obstacle.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

145

3

Rear Park Assist Warning Display

The Rear Park Assist Warning Display, located in the
headliner near the flipper glass, provides both visible and
audible warnings to indicate the distance between the
rear fascia and the detected obstacle.

When the ignition is turned to the ON position, the
warning display will turn ON all of its LEDs for about
one second. Each side of the warning display has six
yellow and two red LEDs. The vehicle is close to the
obstacle when the red LED is ON.

The system dimly illuminates the two outer most yellow
LEDs when it is ON and detecting no obstacles. The
following chart shows the warning display operation
when the system is detecting an obstacle:

146

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING DISPLAY DISTANCES

DISPLAY LED

OBSTACLE DISTANCE FROM:

LED COLOR

AUDIBLE SIGNAL

REAR CORNERS

REAR CENTER

1st LED

59 in (150 cm)

Yellow

Yes, Half Second

2nd LED

51 in (130 cm)

Yellow

None

3rd LED

45 in (115 cm)

Yellow

None

4th LED

31.5 in (80 cm)

39 in (100 cm)

Yellow

None

5th LED

25.5 in (65 cm)

33.5 in (85 cm)

Yellow

None

6th LED

20 in (50 cm)

28 in (70 cm)

Yellow

None

7th LED

16 in (40 cm)

20 in (50 cm)

Red

Yes, Intermittent

8th LED

6 in (15 cm)

12 in (30 cm)

Red

Yes, Continuous

NOTE:

The Rear Park Assist system will MUTE the

radio, if on, when the system is sounding an audio tone.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

147

3

Enable/Disable The Rear Park Assist System

The Rear Park Assist System can be enabled and disabled
with a switch located on the upper switch bank of the
instrument panel.

When the switch is pressed to disable the system, the
instrument cluster will display the “PARK ASSIST DIS-
ABLED” message. Refer to “Electronic Vehicle Informa-
tion Center (EVIC)” in Section 4 of this manual. When the
shift lever is changed to REVERSE and the system is
disabled, the instrument cluster will actuate a single
chime, once per ignition cycle, and it will display the
message.

The Rear Park Assist Switch LED will be ON when the
Rear Park Assist System is disabled or defective. The
Rear Park Assist Switch LED will be OFF when the
system is enabled.

Service The Rear Park Assist System

When the Rear Park Assist System is defective, the
instrument cluster will actuate a single chime, once per
ignition cycle, and it will display the “SERVICE PARK
ASSIST SYSTEM” message. Refer to “Electronic Vehicle
Information Center (EVIC)” in Section 4 of this manual.

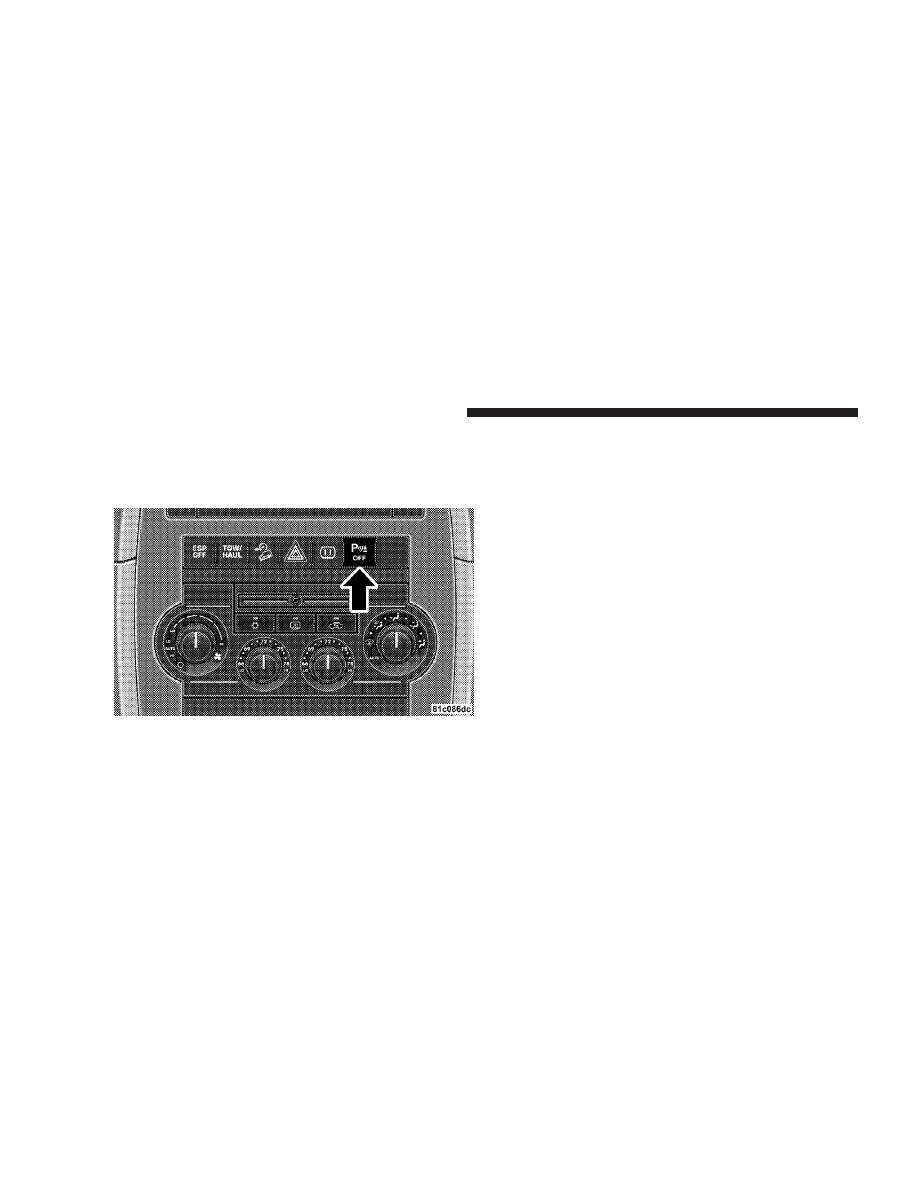

Rear Park Assist Switch

148

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Cleaning The Rear Park Assist System

Clean the Rear Park Assist Sensors with water, car wash
soap and a soft cloth. Do not use rough or hard cloths. Do
not scratch or poke the sensors. Otherwise, you could
damage the sensors.

REAR CAMERA — IF EQUIPPED

Vehicles with a MyGiG radio may be equipped with a
rearview camera (located on the rear liftgate) that allows
you to see an on-screen image (on the navigation radio
screen) of the rear of your vehicle, whenever the vehicle
is put into REVERSE.

WARNING!

Drivers must be careful when backing up even when
using the Rear Camera System. Always check care-
fully behind your vehicle, and be sure to check for
pedestrians, animals, other vehicles, obstructions, or
blind spots before backing up. You are responsible
for the safety of your surroundings and must con-
tinue to pay attention while backing up. Failure to do
so can result in serious injury or death.

Turning the Rear Camera On or Off

1. Press the

⬙menu⬙ hard key.

2. Select

⬙system set up⬙ soft key.

3. Enable or disable the rear camera feature by selecting

⬙enable rear camera in reverse⬙ soft key.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

149

3

4. When the vehicle is shifted into REVERSE, an image of
the rear of the vehicle will appear with a caution note to

⬙check entire surroundings⬙ displayed across the top of
the screen. After five seconds this note will disappear.

5. When the vehicle is shifted out of REVERSE, the rear
camera mode is exited and the navigation or audio screen
appears again.

CAUTION!

• To avoid vehicle damage, the Rear Camera system

should only be used as a parking aid. The Rear
Camera system is unable to view every obstacle or
object in your drive path.

(Continued)

CAUTION! (Continued)

• To avoid vehicle damage, the vehicle must be

driven slowly when using the Rear Camera Sys-
tem to be able to stop in time when an obstacle is
seen. It is recommended that the driver look fre-
quently over his/her shoulder when using the Rear
Camera System.

NOTE:

If snow, ice, mud, or anything else builds up on

the camera lens, clean the lens, rinse with water, and dry
with a soft cloth. Do not cover the lens.

OVERHEAD CONSOLE

The overhead console contains courtesy/reading lights,
an optional universal garage door opener (HomeLink

威),

storage for sunglasses, and optional power sunroof
switches.

150

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Courtesy/Reading Lights

At the forward end of the console are two courtesy/
reading lights.

Press the lens to turn these lights on. Press a second time
to turn the lights off.

The lights also turn on when a front door or rear door is
opened. The lights will also turn on when the UNLOCK
button on the remote keyless entry transmitter is pressed.

Sunglasses Storage

At the rear of the console a compartment is provided for
the storage of a pair of sunglasses.

The storage compartment access is a

⬙push/push⬙ design.

Push the finger depression on the overhead console to
open. Push the finger depression to close.

GARAGE DOOR OPENER — IF EQUIPPED

HomeLink

威 replaces up to three remote controls (hand-

held transmitters) that operate devices such as garage
door openers, motorized gates, lighting, or home security
systems. The HomeLink

威 unit operates off your vehicle’s

battery.

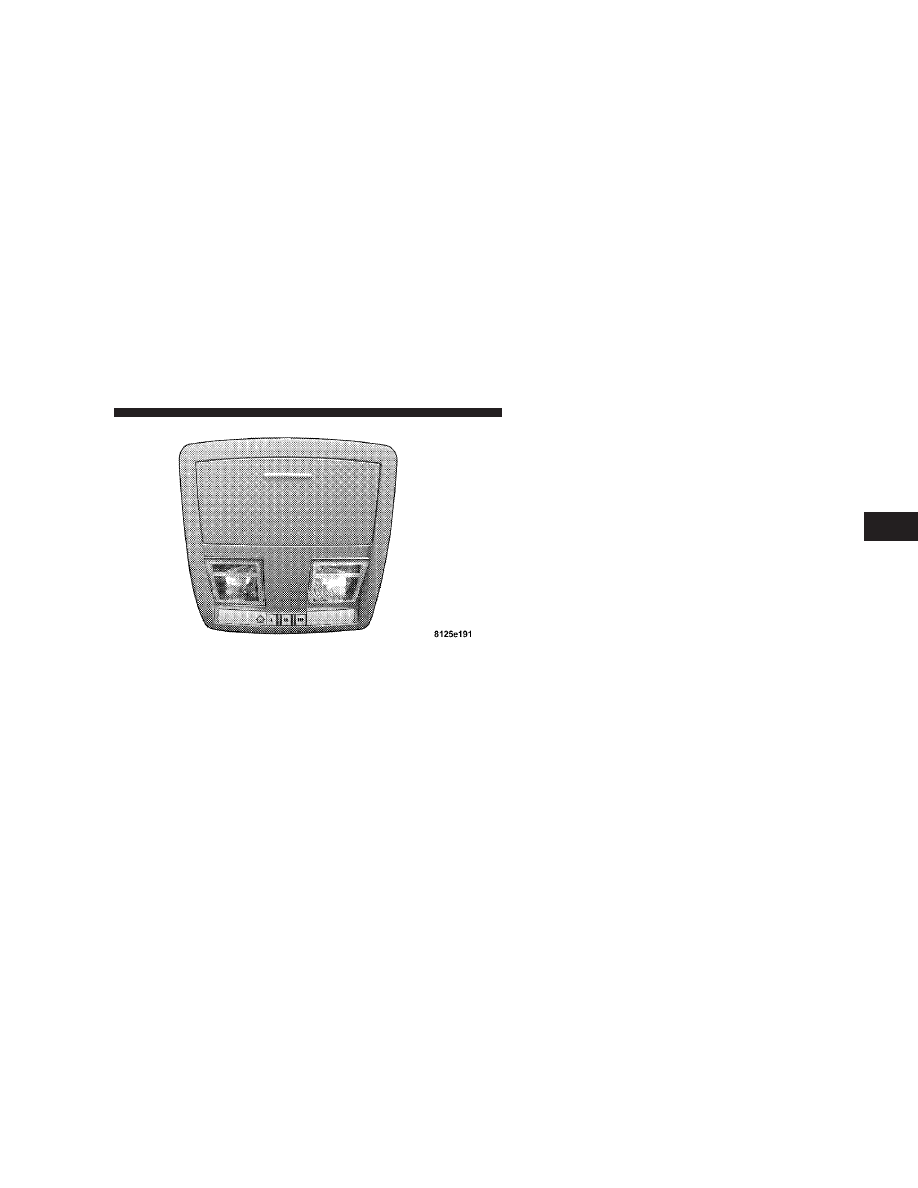

Overhead Console

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

151

3

The HomeLink

威 buttons are located in the overhead

console, and contain one, two, or three dots/lines desig-
nating the different HomeLink

威 channels.

NOTE:

HomeLink

威 is disabled when the Vehicle Secu-

rity Alarm is active.

WARNING!

• Your motorized door or gate will open and close

while you are training the Universal Transceiver.
Do not train the transceiver if people or pets are in
the path of the door or gate. Only use this trans-
ceiver with a garage door opener that has a “stop
and reverse” feature as required by federal safety
standards. This includes most garage door opener
models manufactured after 1982. Do not use a
garage door opener without these safety features.
Call toll-free 1–800–355–3515 or, on the Internet at
www.HomeLink.com for safety information or as-
sistance.

• Vehicle exhaust contains carbon monoxide, a dan-

gerous gas. Do not run your vehicle in the garage
while training the transceiver. Exhaust gas can
cause serious injury or death.

HomeLink

威 Buttons

152

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Programming HomeLink

姞

Before You Begin
If you have not trained any of the HomeLink

威 buttons,

erase all channels before you begin training.

To do this, press and hold the two outside buttons for up
to 20 seconds. The EVIC will display “CLEARING
CHANNELS.” Release the buttons when the EVIC mes-
sage states “CHANNELS CLEARED.”

It is recommended that a new battery be placed in the
hand-held transmitter of the device being programmed
to HomeLink

威 for more efficient training and accurate

transmission of the radio-frequency signal.

Your vehicle should be parked outside of the garage
while training.

1. Turn the ignition switch to the ON/RUN position.

2. Place the hand-held transmitter 1 to 3 in (3 to 8 cm)
from the HomeLink

威 buttons while keeping the EVIC

display in view.

For optimal training, point the battery end of the hand-
held transmitter away from the HomeLink

威.

3. Simultaneously, press and hold both the chosen
HomeLink

威 button and the hand-held transmitter button

until the EVIC display changes from “CHANNEL #
TRAINING” to “CHANNEL # TRAINED.”

Then release both the HomeLink

威 and hand-held trans-

mitter buttons.

If the EVIC display states “DID NOT TRAIN” repeat
Step 3. If the signal is too weak, replace the battery in the
original hand-held transmitter.

It may take up to 30 seconds, or longer, in rare cases. The
garage door may open and close while you train.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

153

3

NOTE:

Some gate operators and garage door openers

may require you to replace Step 3 with procedures noted
in the “Gate Operator/Canadian Programming” section.

4. Press and hold the just-trained HomeLink

威 button. If

the channel has been trained, the EVIC display will now
state “CHANNEL # TRANSMIT.”

If the EVIC display still states “CHANNEL # TRAIN-
ING” repeat Step 3.

NOTE:

After training a HomeLink

威 channel, if the

garage door does not operate with HomeLink

威 and the

garage door opener was manufactured after 1995, the
garage door opener may have rolling code. If so, proceed
to the heading “Programming A Rolling Code System.”

5. PROGRAMMING A ROLLING CODE SYSTEM
At the garage door opener motor (in the garage), locate
the “learn” or “training” button.

This can usually be found where the hanging antenna
wire is attached to the garage door opener motor (it is
NOT the button normally used to open and close the
door).

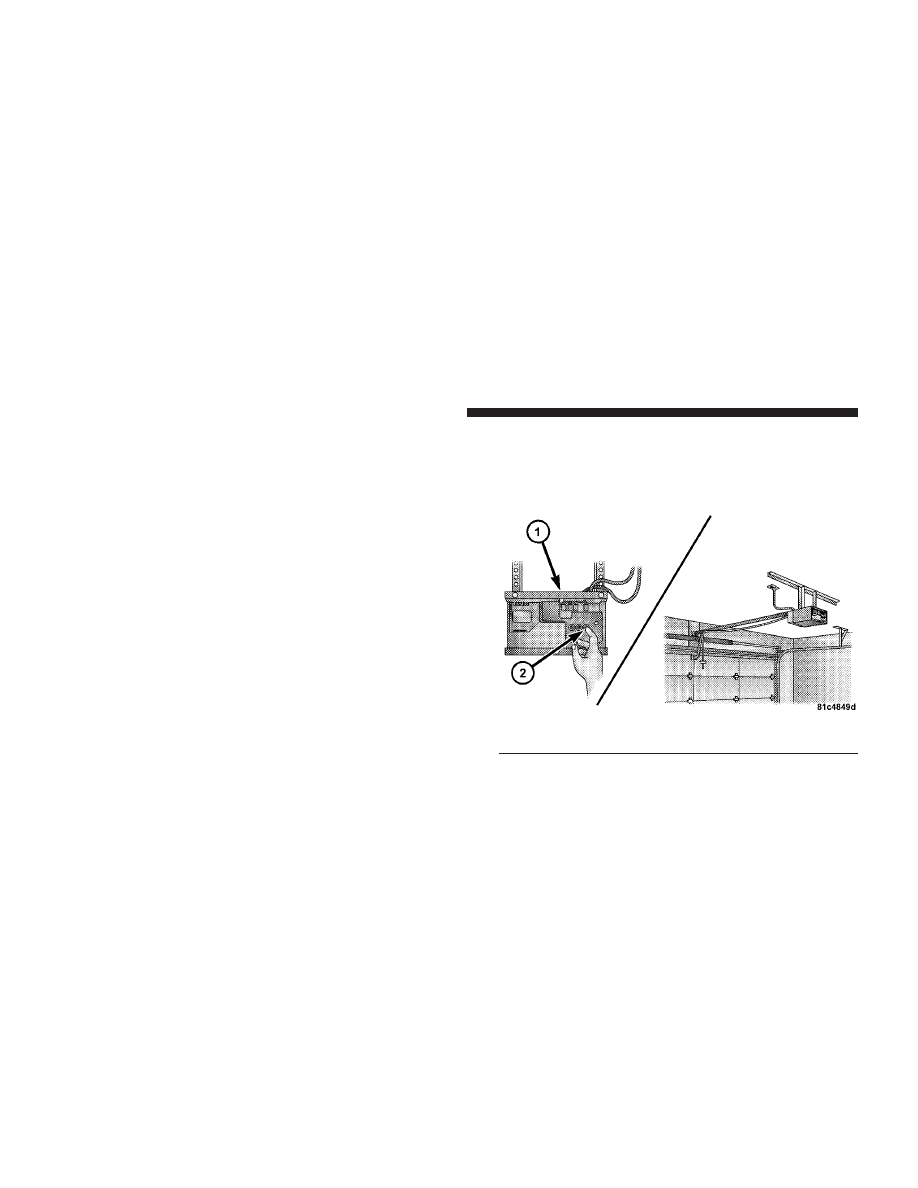

1 — Garage Door Opener
2 — Training Button

154

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

6. Firmly press and release the “learn” or “training”
button. The name and color of the button may vary by
manufacturer.

NOTE:

There are 30 seconds in which to initiate the next

step after the “Learn” button has been pressed.

7. Return to the vehicle and press the programmed
HomeLink

威 button twice (holding the button for two

seconds each time). If the device is plugged in and
activates, programming is complete.

If the device does not activate, press the button a third
time (for two seconds) to complete the training.

If you have any problems, or require assistance, please
call toll-free 1–800–355–3515 or, on the Internet at
www.HomeLink.com for information or assistance.

To program the remaining two HomeLink

威 buttons,

repeat each step for each remaining button. DO NOT
erase the channels.

Gate Operator/Canadian Programming

Canadian radio-frequency laws require transmitter sig-
nals to “time-out” (or quit) after several seconds of
transmission – which may not be long enough for
HomeLink

威 to pick up the signal during programming.

Similar to this Canadian law, some U.S. gate operators are
designed to “time-out” in the same manner.

It may be helpful to unplug the device during the cycling
process to prevent possible overheating of the garage
door or gate motor.

If you are having difficulties programming a garage door
opener or a gate operator, replace “Programming
HomeLink” Step 3 with the following:

3. Continue to press and hold the HomeLink

威 button

while you press and release - every two seconds
(“cycle”) your hand-held transmitter until HomeLink

威

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

155

3

has successfully accepted the frequency signal. The
EVIC display will change from “CHANNEL # TRAIN-
ING” to “CHANNEL # TRAINED.”

If you unplugged the device for training, plug it back in
at this time.

Then proceed with Step 4 under “Programming
HomeLink

威” earlier in this section.

Using HomeLink

姞

To operate, simply press and release the programmed
HomeLink

威 button. Activation will now occur for the

trained device (i.e., garage door opener, gate operator,
security system, entry door lock, home/office lighting,
etc.) The hand-held transmitter of the device may also be
used at any time.

Reprogramming A Single HomeLink

姞

Button

To reprogram a channel that has been previously trained,
follow these steps:

1. Turn the ignition switch to the ON/RUN position.

2. Press and hold the desired HomeLink

威 button for

20 seconds until the EVIC display states “CHANNEL #
TRAINING.” Do not release the button.

3. Without releasing the button, proceed with Program-
ming HomeLink

威 Step 2 and follow all remaining steps.

Security

It is advised to erase all channels before you sell or turn
in your vehicle.

To do this, press and hold the two outside buttons for
20 seconds until the EVIC message states “CHANNELS
CLEARED.” Note that all channels will be erased. Indi-
vidual channels cannot be erased.

The HomeLink

威 Universal Transceiver is disabled when

the Vehicle Security Alarm is active.

156

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Troubleshooting Tips

If you are having trouble programming HomeLink

威, here

are some of the most common solutions:

• Replace the battery in the original transmitter.
• Press the learn button on the garage door opener to

complete the training for rolling code.

• Did you unplug the device for training, and remember

to plug it back in?

If you are having any problems or require assistance,
please call toll-free 1–800–355–3515 or, on the Internet at
www.HomeLink.com for information or assistance.

General Information

This device complies with FCC rules Part 15 and Industry
Canada RSS-210. Operation is subject to the following
two conditions:

1. This device may not cause harmful interference

2. This device must accept any interference that may be
received including interference that may cause undesired
operation

NOTE:

The transmitter has been tested and it complies

with FCC and IC rules. Changes or modifications not
expressly approved by the party responsible for compli-
ance could void the user’s authority to operate the
device.

The term “IC:” before the certification/registration num-
ber only signifies that Industry Canada technical specifi-
cations were met.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

157

3

POWER SUNROOF — IF EQUIPPED

The power sunroof switch is located between the sun
visors on the overhead console.

WARNING!

• Never leave children in a vehicle, with the key in

the ignition switch. Occupants, particularly unat-
tended children, can become entrapped by the
power sunroof while operating the power sunroof
switch. Such entrapment may result in serious
injury or death.

• In an accident, there is a greater risk of being

thrown from a vehicle with an open sunroof. You
could also be seriously injured or killed. Always
fasten your seat belt properly and make sure all
passengers are properly secured too.

• Do not allow small children to operate the sun-

roof. Never allow fingers or other body parts, or
any object to project through the sunroof opening.
Injury may result.

Power Sunroof Switch

158

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Opening Sunroof - Express

Press the switch rearward and release, and the sunroof
will open automatically from any position. The sunroof
will open fully, then stop automatically. This is called
Express Open. During Express Open operation, any
movement of the sunroof switch will stop the sunroof.

Closing Sunroof - Express

Press the switch forward and release, and the sunroof
will close automatically from any position. The sunroof
will close fully and stop automatically. This is called
Express Close. During Express Close operation, any
movement of the switch will stop the sunroof.

Pinch Protect Feature

This feature will detect an obstruction in the opening of
the sunroof during Express Close operation. If an ob-
struction is detected, the sunroof will automatically re-
tract. Remove the obstruction if this occurs. Next, press
the switch forward and release to Express Close.

Pinch Protect Override

If a known obstruction (ice, debris, etc.) prevents closing
the sunroof, press the switch forward and hold for two
seconds after the reversal occurs. This allows the sunroof
to move towards the closed position.

NOTE:

Pinch protection is disabled while the switch is

pressed.

Venting Sunroof - Express

Press and release the

⬙V⬙ button, and the sunroof will

open to the vent position. This is called Express Vent, and
will occur regardless of sunroof position. During Express
Vent operation, any movement of the switch will stop the
sunroof.

Sunshade Operation

The sunshade can be opened manually. However, the
sunshade will open automatically as the sunroof opens.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

159

3
