Doors And Locks

By selecting Doors and Locks, the following adjustments
can be made:
• Auto Lock Doors: activate/deactivate the automatic

locking of the doors with the vehicle moving

• Auto Unlock Doors: automatic unlocking of the doors

when exiting the vehicle

• Lights with Lock: activate the direction indicators when

locking the doors

• Horn With Remote Lock: activate/deactivate the horn

when pressing the lock button on the key. The options
are “Off”, “First Press”, and “Second Press”

• Horn With Remote Start (If Equipped): activate/

deactivate the horn at the Remote Starting of the engine
with the key

• Door Unlock: allow you to choose whether to unlock all

the doors or only the driver’s side door on the first push
of the unlock button on the key

• Auto Driver Comfort (If Equipped): activate/deactivate

automatic climate control during vehicle starts

• Key in Memory (If Equipped): activate/deactivate

memory linked to a key

Compass

By selecting Compass, the following settings can be
changed:

Calibration (If Equipped)

This compass is self-calibrating, which eliminates the need
to set the compass manually. When the vehicle is new, the
compass may appear erratic, and the cluster will display
dashes (- -) until the compass is calibrated. You may also
calibrate the compass by completing one or more 360
degree turns (in an area free from large metal or metallic
objects) until the dashes (- -) displayed in the instrument
cluster display turns off. The compass will now function
normally.

116

GETTING TO KNOW YOUR INSTRUMENT PANEL

Variance (If Equipped)

Compass Variance is the difference between Magnetic
North and Geographic North. To compensate for the
differences, the variance should be set for the zone where
the vehicle is driven, per the zone map. Once properly set,
the compass will automatically compensate for the differ-
ences and provide the most accurate compass heading.

Battery Saver On/Battery Saver Mode Message —
Electrical Load Reduction Actions — If Equipped

This vehicle is equipped with an Intelligent Battery Sensor
(IBS) to perform additional monitoring of the electrical
system and status of the vehicle battery.

In cases when the IBS detects charging system failure, or
the vehicle battery conditions are deteriorating, electrical
load reduction actions will take place to extend the driving
time and distance of the vehicle. This is done by reducing
power to or turning off non-essential electrical loads.

Load reduction is only active when the engine is running.
It will display a message if there is a risk of battery
depletion to the point where the vehicle may stall due to
lack of electrical supply, or will not restart after the current
drive cycle.

When load reduction is activated, the message “Battery
Saver On” or “Battery Saver Mode” will appear in the
instrument cluster display.

These messages indicate the vehicle battery has a low state
of charge and continues to lose electrical charge at a rate
that the charging system cannot sustain.

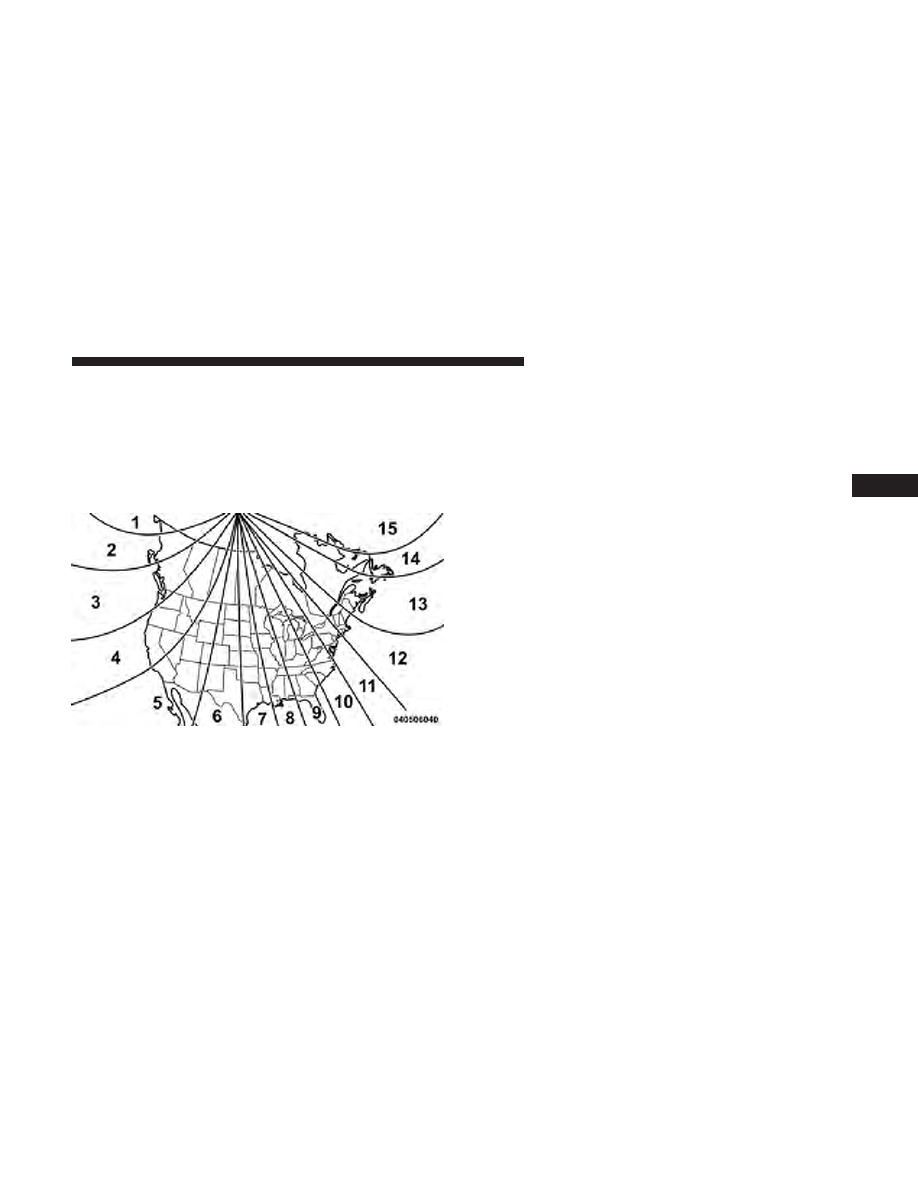

Compass Variance Map

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

117

NOTE:
• The charging system is independent from load reduc-

tion. The charging system performs a diagnostic on the
charging system continuously.

• If the Battery Charge Warning Light is on it may indicate

a problem with the charging system. Refer to “Battery
Charge Warning Light” in “Warning Lights And Mes-
sages” located in ”Getting To Know Your Instrument
Panel” for further information.

The electrical loads that may be switched off (if equipped),
and vehicle functions which can be effected by load
reduction:
• Heated Seat/Vented Seats/Heated Wheel
• Heated/Cooled Cup Holders — If Equipped
• Rear Defroster And Heated Mirrors
• HVAC System
• 150W Power Inverter System
• Audio and Telematics System

Loss of the battery charge may indicate one or more of the
following conditions:
• The charging system cannot deliver enough electrical

power to the vehicle system because the electrical loads
are larger than the capability of charging system. The
charging system is still functioning properly.

• Turning on all possible vehicle electrical loads (e.g.

HVAC to max settings, exterior and interior lights,
overloaded power outlets +12V, 150W, USB ports) dur-
ing certain driving conditions (city driving, towing,
frequent stopping).

• Installing options like additional lights, upfitter electri-

cal accessories, audio systems, alarms and similar de-
vices.

• Unusual driving cycles (short trips separated by long

parking periods).

• The vehicle was parked for an extended period of time

(weeks, months).

• The battery was recently replaced and was not charged

completely.

• The battery was discharged by an electrical load left on

when the vehicle was parked.

118

GETTING TO KNOW YOUR INSTRUMENT PANEL

• The battery was used for an extended period with the

engine not running to supply radio, lights, chargers,
+12V portable appliances like vacuum cleaners, game
consoles and similar devices.

What to do when an electrical load reduction action
message is present (“Battery Saver On” or “Battery Saver
Mode”)

During a trip:
• Reduce power to unnecessary loads if possible:

– Turn off redundant lights (interior or exterior)
– Check what may be plugged in to power outlets +12V,

150W, USB ports

– Check HVAC settings (blower, temperature)
– Check the audio settings (volume)

After a trip:
• Check if any aftermarket equipment was installed (ad-

ditional lights, upfitter electrical accessories, audio sys-
tems, alarms) and review specifications if any (load and
Ignition Off Draw currents).

• Evaluate the latest driving cycles (distance, driving time

and parking time).

• The vehicle should have service performed if the mes-

sage is still present during consecutive trips and the
evaluation of the vehicle and driving pattern did not
help to identify the cause.

TRIP COMPUTER

Push and release the up or down arrow button until the
Trip A or Trip B icon is highlighted in the instrument
cluster display (Toggle left or right to select Trip A or Trip
B). Push and release the OK button to display the Trip
information.

Trip A
• Shows the total distance traveled for Trip A since the last

reset.

• Shows the elapsed time traveled for Trip A since the last

reset.

Trip B
• Shows the total distance traveled for Trip B since the last

reset.

• Shows the elapsed time traveled for Trip B since the last

reset.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

119

Elapsed Time

Shows the total elapsed time of travel since the last reset
when the ignition switch is in the ACC position. Elapsed
time will increment when the ignition switch is in the ON
or START position.

To Reset A Trip Function

Reset will only occur while a resettable function is selected
(highlighted). Push and hold the OK button to clear the
resettable function being displayed.

WARNING LIGHTS AND MESSAGES

The warning/indicator lights will illuminate in the instru-
ment panel together with a dedicated message and/or
acoustic signal when applicable. These indications are
indicative and precautionary and as such must not be
considered as exhaustive and/or alternative to the infor-
mation contained in the Owner’s Manual, which you are
advised to read carefully in all cases. Always refer to the
information in this chapter in the event of a failure indica-
tion. All active telltales will display first if applicable. The
system check menu may appear different based upon
equipment options and current vehicle status. Some tell-
tales are optional and may not appear.

Red Warning Lights

— Air Bag Warning Light

This warning light will illuminate to indicate a fault with
the air bag, and will turn on for four to eight seconds as a
bulb check when the ignition is placed in the ON/RUN or
ACC/ON/RUN position. This light will illuminate with a
single chime when a fault with the air bag has been
detected, it will stay on until the fault is cleared. If the light
is either not on during startup, stays on, or turns on while
driving, have the system inspected at an authorized dealer
as soon as possible.

— Brake Warning Light

This warning light monitors various brake functions, in-
cluding brake fluid level and parking brake application. If
the brake light turns on it may indicate that the parking
brake is applied, that the brake fluid level is low, or that
there is a problem with the anti-lock brake system reser-
voir.

120

GETTING TO KNOW YOUR INSTRUMENT PANEL

If the light remains on when the parking brake has been
disengaged, and the fluid level is at the full mark on the
master cylinder reservoir, it indicates a possible brake
hydraulic system malfunction or that a problem with the
Brake Booster has been detected by the Anti-Lock Brake
System (ABS) / Electronic Stability Control (ESC) system.
In this case, the light will remain on until the condition has
been corrected. If the problem is related to the brake
booster, the ABS pump will run when applying the brake,
and a brake pedal pulsation may be felt during each stop.

The dual brake system provides a reserve braking capacity
in the event of a failure to a portion of the hydraulic
system. A leak in either half of the dual brake system is
indicated by the Brake Warning Light, which will turn on
when the brake fluid level in the master cylinder has
dropped below a specified level.

The light will remain on until the cause is corrected.

NOTE:

The light may flash momentarily during sharp

cornering maneuvers, which change fluid level conditions.
The vehicle should have service performed, and the brake
fluid level checked.

If brake failure is indicated, immediate repair is necessary.

WARNING!

Driving a vehicle with the red brake light on is
dangerous. Part of the brake system may have failed. It
will take longer to stop the vehicle. You could have a
collision. Have the vehicle checked immediately.

Vehicles equipped with the Anti-Lock Brake System (ABS)
are also equipped with Electronic Brake Force Distribution
(EBD). In the event of an EBD failure, the Brake Warning
Light will turn on along with the ABS Light. Immediate
repair to the ABS system is required.

Operation of the Brake Warning Light can be checked by
turning the ignition switch from the OFF position to the
ON/RUN position. The light should illuminate for ap-
proximately two seconds. The light should then turn off
unless the parking brake is applied or a brake fault is
detected. If the light does not illuminate, have the light
inspected by an authorized dealer.

The light also will turn on when the parking brake is
applied with the ignition switch in the ON/RUN position.

NOTE:

This light shows only that the parking brake is

applied. It does not show the degree of brake application.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

121

— Battery Charge Warning Light

This warning light will illuminate when the battery is not
charging properly. If it stays on while the engine is run-
ning, there may be a malfunction with the charging system.
Contact an authorized dealer as soon as possible.

This indicates a possible problem with the electrical system
or a related component.

— Door Open Warning Light

This indicator will illuminate when a door is ajar/open and
not fully closed.

NOTE:

If the vehicle is moving, there will also be a single

chime.

— Electric Power Steering Fault Warning Light

This warning light will turn on when there’s a fault with the
EPS (Electric Power Steering) system. Refer to “Power Steer-
ing” in “Starting And Operating” for further information.

WARNING!

Continued operation with reduced assist could pose a
safety risk to yourself and others. Service should be
obtained as soon as possible.

— Electronic Throttle Control (ETC) Warning

Light

This warning light will illuminate to indicate a problem
with the Electronic Throttle Control (ETC) system. If a
problem is detected while the vehicle is running, the light
will either stay on or flash depending on the nature of the
problem. Cycle the ignition when the vehicle is safely and
completely stopped and the transmission is placed in the
PARK position. The light should turn off. If the light
remains on with the vehicle running, your vehicle will
usually be drivable; however, see an authorized dealer for
service as soon as possible.

NOTE:

This light may turn on if the accelerator and brake

pedals are pressed at the same time.

If the light continues to flash when the vehicle is running,
immediate service is required and you may experience
reduced performance, an elevated/rough idle, or engine
stall and your vehicle may require towing. The light will
come on when the ignition is placed in the ON/RUN or
ACC/ON/RUN position and remain on briefly as a bulb
check. If the light does not come on during starting, have
the system checked by an authorized dealer.

122

GETTING TO KNOW YOUR INSTRUMENT PANEL

— Engine Temperature Warning Light

This warning light will illuminate to warn of an overheated
engine condition. If the engine coolant temperature is too
high, this light will illuminate and a single chime will
sound.

If the light turns on while driving, safely pull over and stop
the vehicle. If the A/C system is on, turn it off. Also, shift
the transmission into NEUTRAL and idle the vehicle. If the
temperature reading does not return to normal, turn the
engine off immediately and call for service.

Refer to “If Your Engine Overheats” in “In Case Of
Emergency” for further information.

— Hood Open Warning Light

This warning light will illuminate when the hood is left
open and not fully closed.

NOTE:

If the vehicle is moving, there will also be a single

chime.

— Liftgate Open Warning Light

This warning light will illuminate when the liftgate is open.

NOTE:

If the vehicle is moving, there will also be a single

chime.

— Oil Pressure Warning Light

This warning light will illuminate to indicate low engine
oil pressure. If the light turns on while driving, stop the
vehicle, shut off the engine as soon as possible, and contact
an authorized dealer. A chime will sound when this light
turns on.

Do not operate the vehicle until the cause is corrected. This
light does not indicate how much oil is in the engine. The
engine oil level must be checked under the hood.

— Oil Temperature Warning Light

This warning light will illuminate to indicate the engine oil
temperature is high. If the light turns on while driving,
stop the vehicle and shut off the engine as soon as possible.
Wait for oil temperature to return to normal levels.

— Seat Belt Reminder Warning Light

This warning light indicates when the driver or passenger
seat belt is unbuckled. When the ignition is first placed in
the ON/RUN or ACC/ON/RUN position and if the
driver’s seat belt is unbuckled, a chime will sound and the
light will turn on. When driving, if the driver or front
passenger seat belt remains unbuckled, the Seat Belt Re-
minder Light will flash or remain on continuously and a
chime will sound.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

123

Refer to “Occupant Restraint Systems” in “Safety” for
further information.

— Transmission Fault Warning Light

This light will illuminate (together with a message in the
instrument cluster display and a buzzer) to indicate a
transmission fault. Contact your authorized dealer if the
message remains after restarting the engine.

— Transmission Temperature Warning Light — If

Equipped

This warning light will illuminate to warn of a high
transmission fluid temperature. This may occur with
strenuous usage such as trailer towing. If this light turns
on, stop the vehicle and run the engine at idle or slightly
faster, with the transmission in PARK or NEUTRAL, until
the light turns off. Once the light turns off, you may
continue to drive normally.

WARNING!

If you continue operating the vehicle when the Trans-
mission Temperature Warning Light is illuminated you
could cause the fluid to boil over, come in contact with
hot engine or exhaust components and cause a fire.

CAUTION!

Continuous driving with the Transmission Tempera-
ture Warning Light illuminated will eventually cause
severe transmission damage or transmission failure.

— Vehicle Security Warning Light — If Equipped

This light will flash at a fast rate for approximately 15
seconds when the vehicle security alarm is arming, and
then will flash slowly until the vehicle is disarmed.

Yellow Warning Lights

— Anti-Lock Brake (ABS) Warning Light

This warning light monitors the Anti-Lock Brake System
(ABS). The light will turn on when the ignition is placed in
the ON/RUN or ACC/ON/RUN position and may stay on
for as long as four seconds.

If the ABS light remains on or turns on while driving, then
the Anti-Lock portion of the brake system is not function-
ing and service is required as soon as possible. However,
the conventional brake system will continue to operate
normally, assuming the Brake Warning Light is not also on.

124

GETTING TO KNOW YOUR INSTRUMENT PANEL

If the ABS light does not turn on when the ignition is
placed in the ON/RUN or ACC/ON/RUN position, have
the brake system inspected by an authorized dealer.

— Electronic Park Brake Warning Light

This warning light will illuminate to indicate the Electronic
Park Brake is not functioning properly and service is
required. Contact an authorized dealer.

— Electronic Stability Control (ESC) Active

Warning Light — If Equipped

This warning light will indicate when the Electronic Sta-
bility Control system is Active. The “ESC Indicator Light”
in the instrument cluster will come on when the ignition is
placed in the ON/RUN or ACC/ON/RUN position, and
when ESC is activated. It should go out with the engine
running. If the “ESC Indicator Light” comes on continu-
ously with the engine running, a malfunction has been
detected in the ESC system. If this warning light remains
on after several ignition cycles, and the vehicle has been
driven several miles (kilometers) at speeds greater than
30 mph (48 km/h), see an authorized dealer as soon as
possible to have the problem diagnosed and corrected.

• The “ESC Off Indicator Light” and the “ESC Indicator

Light” come on momentarily each time the ignition is
placed in the ON/RUN or ACC/ON/RUN position.

• The ESC system will make buzzing or clicking sounds

when it is active. This is normal; the sounds will stop
when ESC becomes inactive.

• This light will come on when the vehicle is in an ESC

event.

— Electronic Stability Control (ESC) Off Warning

Light — If Equipped

This warning light indicates the Electronic Stability Control
(ESC) is off.

Each time the ignition is turned to ON/RUN or ACC/ON/
RUN, the ESC system will be on, even if it was turned off
previously.

— Fuel Cutoff Warning Light — If Equipped

This warning light will illuminate after an accident has
occurred, and the system has shut the fuel off.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

125

— LaneSense Warning Light — If Equipped

The LaneSense Warning Light will be solid yellow when
the vehicle is approaching a lane marker. The warning light
will flash when the vehicle is crossing the lane marker.

Refer to “LaneSense — If Equipped

⬙ in “Starting And

Operating” for further information.

— Service LaneSense Warning Light — If

Equipped

This warning light will illuminate when the LaneSense
system is not operating and requires service. Please see an
authorized dealer.

— Low Coolant Level Warning Light

This telltale will turn on to indicate the vehicle coolant
level is low.

— Low Fuel Warning Light

Depending on whether the tank size is 13.5 gal (51 L) or
15.8 gal (60 L), the Low Fuel Indicator Light will turn on
when the fuel level goes below 1.5 gal (5.6 L) or 1.7 gal (6.6
L) respectively.

— Low Washer Fluid Warning Light — If

Equipped

This warning light will illuminate when the windshield
washer fluid is low.

— Engine Check/Malfunction Indicator Warning

Light (MIL)

The Engine Check/Malfunction Indicator Light (MIL) is a
part of an Onboard Diagnostic System called OBD II that
monitors engine and automatic transmission control sys-
tems. This warning light will illuminate when the ignition
is in the ON/RUN position before engine start. If the bulb
does not come on when turning the ignition switch from
OFF to ON/RUN, have the condition checked promptly.

Certain conditions, such as a loose or missing gas cap, poor
quality fuel, etc., may illuminate the light after engine start.
The vehicle should be serviced if the light stays on through
several typical driving styles. In most situations, the ve-
hicle will drive normally and will not require towing.

When the engine is running, the MIL may flash to alert
serious conditions that could lead to immediate loss of
power or severe catalytic converter damage. The vehicle
should be serviced by an authorized dealer as soon as
possible if this occurs.

126

GETTING TO KNOW YOUR INSTRUMENT PANEL

WARNING!

A malfunctioning catalytic converter, as referenced
above, can reach higher temperatures than in normal
operating conditions. This can cause a fire if you drive
slowly or park over flammable substances such as dry
plants, wood, cardboard, etc. This could result in death
or serious injury to the driver, occupants or others.

CAUTION!

Prolonged driving with the Malfunction Indicator
Light (MIL) on could cause damage to the vehicle
control system. It also could affect fuel economy and
driveability. If the MIL is flashing, severe catalytic
converter damage and power loss will soon occur.
Immediate service is required.

— Service 4WD Warning Light — If Equipped

This warning light will illuminate to signal a fault with the
4WD system. If the light stays on or comes on during
driving, it means that the 4WD system is not functioning
properly and that service is required. We recommend you
drive to the nearest service center and have the vehicle
serviced immediately.

— Service Forward Collision Warning (FCW)

Light — If Equipped

This warning light will illuminate to indicate a fault in the
Forward Collision Warning System. Contact an authorized
dealer for service.

Refer to

⬙Forward Collision Warning (FCW)⬙ in ⬙Safety⬙ for

further information.

— Service Stop/Start System Warning Light — If

Equipped

This warning light will illuminate when the Stop/Start
system is not functioning properly and service is required.
Contact an authorized dealer for service.

— Tire Pressure Monitoring System (TPMS)

Warning Light

The warning light switches on and a message is displayed
to indicate that the tire pressure is lower than the recom-
mended value and/or that slow pressure loss is occurring.
In these cases, optimal tire duration and fuel consumption
may not be guaranteed.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

127

Should one or more tires be in the condition mentioned
above, the display will show the indications corresponding
to each tire.

CAUTION!

Do not continue driving with one or more flat tires as
handling may be compromised. Stop the vehicle,
avoiding sharp braking and steering. If a tire puncture
occurs, repair immediately using the dedicated tire
repair kit and contact an authorized dealer as soon as
possible.

Each tire, including the spare (if provided), should be
checked monthly when cold and inflated to the inflation
pressure recommended by the vehicle manufacturer on the
vehicle placard or tire inflation pressure label. (If your
vehicle has tires of a different size than the size indicated
on the vehicle placard or tire inflation pressure label, you
should determine the proper tire inflation pressure for
those tires.)

As an added safety feature, your vehicle has been
equipped with a Tire Pressure Monitoring System (TPMS)
that illuminates a low tire pressure telltale when one or

more of your tires is significantly under-inflated. Accord-
ingly, when the low tire pressure telltale illuminates, you
should stop and check your tires as soon as possible, and
inflate them to the proper pressure. Driving on a signifi-
cantly under-inflated tire causes the tire to overheat and
can lead to tire failure. Under-inflation also reduces fuel
efficiency and tire tread life, and may affect the vehicle’s
handling and stopping ability.

Please note that the TPMS is not a substitute for proper tire
maintenance, and it is the driver’s responsibility to main-
tain correct tire pressure, even if under-inflation has not
reached the level to trigger illumination of the TPMS low
tire pressure telltale.

Your vehicle has also been equipped with a TPMS malfunc-
tion indicator to indicate when the system is not operating
properly. The TPMS malfunction indicator is combined
with the low tire pressure telltale. When the system detects
a malfunction, the telltale will flash for approximately one
minute and then remain continuously illuminated. This
sequence will continue upon subsequent vehicle start-ups
as long as the malfunction exists. When the malfunction
indicator is illuminated, the system may not be able to
detect or signal low tire pressure as intended. TPMS
malfunctions may occur for a variety of reasons, including

128

GETTING TO KNOW YOUR INSTRUMENT PANEL

the installation of replacement or alternate tires or wheels
on the vehicle that prevent the TPMS from functioning
properly. Always check the TPMS malfunction telltale after
replacing one or more tires or wheels on your vehicle to
ensure that the replacement or alternate tires and wheels
allow the TPMS to continue to function properly.

CAUTION!

The TPMS has been optimized for the original equip-
ment tires and wheels. TPMS pressures and warning
have been established for the tire size equipped on
your vehicle. Undesirable system operation or sensor
damage may result when using replacement equip-
ment that is not of the same size, type, and/or style.
Aftermarket wheels can cause sensor damage. Using
aftermarket tire sealants may cause the Tire Pressure
Monitoring System (TPMS) sensor to become inoper-
able. After using an aftermarket tire sealant it is
recommended that you take your vehicle to your au-
thorized dealer to have your sensor function checked.

— Towing Hook Breakdown Warning Light — If

Equipped

This light illuminates when there is a failure with the tow
hook. Contact an authorized dealer for service.

Yellow Indicator Lights

— 4WD Low Indicator Light — If Equipped

This light alerts the driver that the vehicle is in the
four-wheel drive LOW mode. The front and rear drive-
shafts are mechanically locked together forcing the front
and rear wheels to rotate at the same speed. Low range
provides a greater gear reduction ratio to provide increased
torque at the wheels.

Refer to “Four-Wheel Drive Operation — If Equipped” in
“Starting And Operating” for further information on four-
wheel drive operation and proper use.

— 4WD Lock Indicator Light

This light alerts the driver that the vehicle is in the
four-wheel drive LOCK mode. The front and rear drive-
shafts are mechanically locked together, forcing the front
and rear wheels to rotate at the same speed.

Refer to “Four-Wheel Drive Operation” in “Starting And
Operating” for further information on four-wheel drive
operation and proper use.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

129

— Forward Collision Indicator Light — If

Equipped

This telltale will turn on to warn you of a possible collision
with the vehicle in front of you.

— Forward Collision Warning Off Indicator Light

— If Equipped

This indicator light illuminates to indicate that Forward
Collision Warning is off.

— Immobilizer Fail / VPS Electrical Alarm

Indicator Light

This telltale will illuminate when the vehicle security alarm
system has detected an attempt to break into the vehicle.

NOTE:

After cycling the ignition to the ON/RUN posi-

tion, the Vehicle Security Warning Light could illuminate if
a problem with the system is detected. This condition will
result in the engine being shut off after two seconds.

Green Indicator Lights

— LaneSense Indicator Light — If Equipped

The LaneSense indicator light illuminates solid green when
both lane markings have been detected and the system is
“armed” and ready to provide visual and torque warnings
if an unintentional lane departure occurs.

Refer to “LaneSense — If Equipped

⬙ in “Starting And

Operating” for further information.

— Park/Headlight On Indicator Light

This indicator light will illuminate when the park lights or
headlights are turned on.

— Front Fog Indicator Light — If Equipped

This indicator light will illuminate when the front fog
lights are on.

— Turn Signal Indicator Lights

When the left or right turn signal is activated, the turn
signal indicator will flash independently and the corre-
sponding exterior turn signal lamps will flash. Turn signals
can be activated when the multifunction lever is moved
down (left) or up (right).

130

GETTING TO KNOW YOUR INSTRUMENT PANEL

NOTE:
• A continuous chime will sound if the vehicle is driven

more than 1 mile (1.6 km) with either turn signal on.

• Check for an inoperative outside light bulb if either

indicator flashes at a rapid rate.

— Cruise Control SET Indicator Light — If

Equipped With A Premium Instrument Cluster

This indicator light will illuminate when the speed control
is set to the desired speed. Refer to “Speed Control — If
Equipped” in “Starting And Operating” for further infor-
mation.

— Stop/Start Active Indicator Light — If

Equipped

This indicator light will illuminate when the Stop/Start
function is in “Autostop” mode.

— Automatic High Beam Indicator Light — If

Equipped

This indicator shows that the automatic high beam head-
lights are on.

White Indicator Lights

— LaneSense Indicator Light — If Equipped

When the LaneSense system is ON, but not armed, the
LaneSense indicator light illuminates solid white. This
occurs when only left, right, or neither lane line has been
detected. If a single lane line is detected, the system is
ready to provide only visual warnings if an unintentional
lane departure occurs on the detected lane line.

Refer to “LaneSense — If Equipped

⬙ in “Starting And

Operating” for further information.

— Hill Descent Control (HDC) Indicator Light —

If Equipped

This indicator shows when the Hill Descent Control (HDC)
feature is turned on. The lamp will be on solid when HDC
is armed. HDC can only be armed when the transfer case is
in the “4WD LOW” position and the vehicle speed is less
then 30 mph (48 km/h). If these conditions are not met
while attempting to use the HDC feature, the HDC indi-
cator light will flash on/off.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

131
