NOTE:
• Your vehicle may be transmitting data as authorized by

the subscriber.

• Never place anything on or near the vehicle’s LTE

(voice/data) or 4G (data) and GPS antennas. You could
prevent LTE (voice/data) or 4G (data) and GPS signal
reception, which can prevent your vehicle from placing
an emergency call. An operable LTE (voice/data) or 4G
(data) network connection and a GPS signal is required
for the SOS Call system to function properly.

General Information

This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1)
This device may not cause harmful interference, and (2)
this device must accept any interference received, includ-
ing interference that may cause undesired operation.

NOTE:

Changes or modifications not expressly approved

by the party responsible for compliance could void the
user’s authority to operate the equipment.

CAUTION!

To avoid damage to the mirror during cleaning, never
spray any cleaning solution directly onto the mirror.
Apply the solution onto a clean cloth and wipe the
mirror clean.

404

IN CASE OF EMERGENCY

BULB REPLACEMENT

Replacement Bulbs

Interior Bulbs

Bulb Number

Cargo Lamp

TL212–2

Overhead Console Lamp

PLW214–2A

Reading Lamp

WL212–2

Exterior Bulbs

Bulb Number

Low Beam/High Beam Headlamps

LED (Serviced at an authorized dealer)

Front Park/Daytime Running Lamps

LED (Serviced at an authorized dealer)

Front Turn Signal Lamps

LED (Serviced at an authorized dealer)

Front Fog Lamps

LED (Serviced at an authorized dealer)

Rear Tail/Stop Lamps

LED (Serviced at an authorized dealer)

Rear Turn Signal Lamps

LED (Serviced at an authorized dealer)

Center High Mounted Stop Lamp (CHMSL)

LED (Serviced at an authorized dealer)

Back-Up Lamps

W21W

License Plate Lamp

LED (Serviced at an authorized dealer)

7

IN CASE OF EMERGENCY

405

Replacing Exterior Bulbs

Back-up Lamp

1. Open the liftgate.

2. Use a fiber stick or flat blade screw driver at the top of

the bulb access cover to pry the lower trim panel from
the liftgate.

3. Once the access panel is loose, pull it back exposing the

insulation.

4. Move insulation towards center of vehicle to expose the

back of liftgate lamp.

5. Twist the socket counterclockwise and remove from

lamp.

6. Pull the bulb to remove it from the socket.

7. Replace the bulb, reinstall the socket.

8. Move insulation back to original position.

9. Move insulation towards center of vehicle to expose the

back of liftgate lamp.

10. Close the liftgate.

FUSES

WARNING!

• When replacing a blown fuse, always use an appro-

priate replacement fuse with the same amp rating as
the original fuse. Never replace a fuse with another
fuse of higher amp rating. Never replace a blown
fuse with metal wires or any other material. Do not
place a fuse inside a circuit breaker cavity or vice
versa. Failure to use proper fuses may result in
serious personal injury, fire and/or property damage.

• Before replacing a fuse, make sure that the ignition is

off and that all the other services are switched off
and/or disengaged.

• If the replaced fuse blows again, contact an autho-

rized dealer.

• If a general protection fuse for safety systems (air

bag system, braking system), power unit systems
(engine system, transmission system) or steering
system blows, contact an authorized dealer.

406

IN CASE OF EMERGENCY

General Information

The fuses protect electrical systems against excessive current.

When a device does not work, you must check the fuse
element inside the blade fuse for a break/melt.

Also, please be aware that when using power outlets for
extended periods of time with the engine off may result in
vehicle battery discharge.

Underhood Fuses

The Power Distribution Center is located in the engine
compartment near the battery. This center contains car-
tridge fuses, mini-fuses and relays. A label that identifies
each component is printed on the inside of the cover.

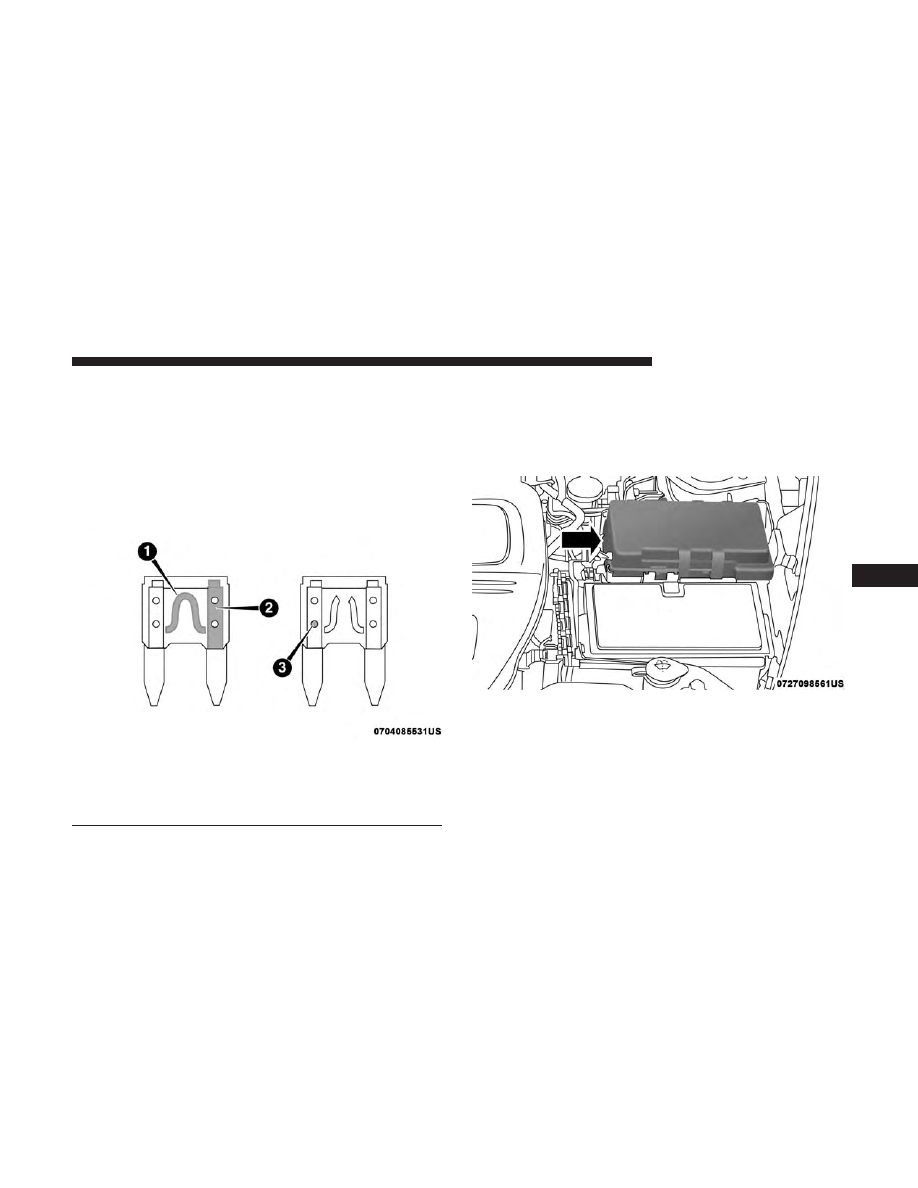

Blade Fuses

1 — Fuse Element
2 — Blade Fuse with a good/functional fuse element.
3 — Blade fuse with a NOT functional / BAD fuse element (blown
fuse).

Power Distribution Center

7

IN CASE OF EMERGENCY

407

Cavity

Blade Fuse

Cartridge Fuse

Description

F06

–

–

Not Used

F07

15 Amp Blue

–

Powertrain Control Mod - PCM (Diesel) / Surge

Solenoid Purge Valve (Gas)

F08

25 Amp Clear

–

Fuel Injectors (Gas), ECM (Gas), PCM/Fuel Injec-

tors (Diesel)

F09

15 Amp Blue (Gas)

10 Amp Red (Diesel)

–

Coolant Pump (Gas)

UREA Coolant Pump/PCM (Diesel)

F10

20 Amp Yellow

–

Power Transfer Unit (PTU) – If Equipped

F11

–

–

Not Used

F12

10 Amp Red

–

Supply And Purging Pump (Diesel)

F13

10 Amp Red

–

Voltage Stability Mod (VSM)/Powertrain Control

Mod (PCM)/Engine Control Module (ECM)

F14

10 Amp Red

–

Drivetrain Control Module (DTCM)/Power Take-
Off Unit (PTU)/Electric Park Brake (EPB)/RDM/

Brake System Module (BSM) – If Equipped/Brake

Pedal Switch/Back Up Lamp Switch (Diesel)

F15

–

–

Not Used

F16

20 Amp Yellow

–

Ing Coils / Additional Diesel Content

F17

30 Amp Green

–

Brake Vacuum Pump (GAS GMET4/V6 Engines

Only)

F18

–

–

Not Used

408

IN CASE OF EMERGENCY

Cavity

Blade Fuse

Cartridge Fuse

Description

F19

–

40 Amp Green

Starter Solenoid

F20

10 Amp Red

–

A/C Compressor Clutch

F21

–

–

Not Used

F22

5 Amp Tan

–

Radiator Fan (PWM) Enable

F23

50 Amp Red

–

Voltage Stability Module (VSM) #2

F24

20 Amp Yellow

–

Rear Wiper

F25B

20 Amp Yellow

–

FT/RR Washer

F26

–

30 Amp Pink

Fuel Heater (Diesel)

F27

–

–

Not Used

F28

15 Amp Blue

–

Transmission Control Module (TCM/Shifter)

F29

–

–

Not Used

F30

10 Amp Red

–

Engine Control Module (ECM)/(EPS)/Fuel Pump

Relay Feed/(PCM)

F31

–

–

Not Used

F32

–

–

Not Used

F33

–

–

Not Used

F34

–

–

Not Used

F35

–

–

Not Used

F36

–

–

Not Used

F37

–

–

Not Used

7

IN CASE OF EMERGENCY

409

Cavity

Blade Fuse

Cartridge Fuse

Description

F38

–

60 Amp Yellow

Glow Plugs (Diesel)

F39

–

40 Amp Green

HVAC Blower Motor

F40

–

20 Amp Blue

Trailer Tow Park Light – If Equipped

F41

–

50 Amp Red

Voltage Stability Module (VSM) #1

F42

–

30 Amp Pink

Trailer Tow Module – If Equipped

F43

20 Amp Yellow

–

Fuel Pump Motor

F44

–

30 Amp Pink

Trailer Tow Receptacle - If Equipped

F45

–

30 Amp Pink

Passenger Door Module (PDM) – If Equipped

F46

–

25 Amp Clear

Sunroof Control Module - If Equipped

F47

–

–

Not Used

F48

–

30 Amp Pink

Driver Door Module

F49

–

30 Amp Pink

Power Inverter (115V/220V A/C)

F50

–

30 Amp Pink

Power Liftgate Module

F51

–

–

Not Used

F52

–

30 Amp Pink

Front Wipers

F53

–

30 Amp Pink

Brake System Module (BSM) - ECU And Valves

F54

–

30 Amp Pink

Body Control Module (BCM) Feed 3

F55

10 Amp Red

–

Blind Spot Sensors/Rearview Camera, Rear

Heated Seat Switch

410

IN CASE OF EMERGENCY

Cavity

Blade Fuse

Cartridge Fuse

Description

F56

15 Amp Blue

–

Ignition Node Module (IGNM)/KIN/RF Hub/

Electric Steering Column Lock (ESCL), Dual USB

Port – RR Console

F57

20 Amp Yellow

–

Trailer Tow Left Stop/Turn Lights - If Equipped

F58

10 Amp Red

–

Occupant Classification Module/VSM/TT Mod/

ESCL

F59

–

30 Amp Pink

Drivetrain Control Module (DTCM) – If Equipped

F60

20 Amp Yellow

–

Power Outlet – Center Console

F61

20 Amp Yellow

–

Trailer Tow Right Stop/Turn Lights - If Equipped

F62

20 Amp Yellow

–

Windshield De-Icer – If Equipped

F63

20 Amp Yellow

–

Front Heated/Ventilated Seats - If Equipped

F64

20 Amp Yellow

–

Rear Heated Seats – If Equipped

F65

10 Amp Red

–

In Vehicle Temperature Sensor/Humidity Sensor/

Driver Assist System Module (DASM)/Park Assist

(PAM)

F66

15 Amp Blue

–

HVAC (ECC)/Instrument Panel Cluster (IPC)/

Gateway Module

F67

–

–

Not Used

F68

–

–

Not Used

F69

10 Amp Red

–

Transfer Case Switch (TSBM)/Active Grill Shutter

(AGS) – If Equipped With Gas Engine

7

IN CASE OF EMERGENCY

411

Cavity

Blade Fuse

Cartridge Fuse

Description

F70

5 Amp Tan

–

Intelligent Battery Sensor (IBS)

F71

–

–

Not Used

F72

10 Amp Red

–

Heated Mirrors (Gas) / PM Sensor (Diesel)

F73

–

20 Amp Blue

NOX Sensor #1 & #2 / Trailer Tow Backup

(NAFTA & Gas)

F74

–

30 Amp Pink

Rear Defroster (EBL)

F75

20 Amp Yellow

–

Cigar Lighter – If Equipped

F76

20 Amp Yellow

–

Rear Differential Module (RDM) - If Equipped

F77

10 Amp Red

–

Hands Free Module, Brake Pedal Switch

F78

10 Amp Red

–

Diagnostic Port / Digital TV / TBM

F79

10 Amp Red

–

Integrated Center Stack (ICS)/Electric Park Brake

(EPB) SW/CD Mod/Steering Control Mod

(SCCM)/HVAC/Instrument Panel Cluster (IPC)

F80

20 Amp Yellow

–

Radio

F81

–

–

Customer Selectable Location For F91 Power Out-

let Feed

F82

5 Amp Tan

–

Cybersecurity Gateway Module

F83

–

20 Amp Blue
30 Amp Pink

Engine Controller Module (Gas)

SCU Module (Diesel)

F84

–

30 Amp Pink

Electric Park Brake (EPB) – Left

412

IN CASE OF EMERGENCY

Cavity

Blade Fuse

Cartridge Fuse

Description

F85

15 Amp Blue

–

(CSWM) Heated Steering Wheel

F86

20 Amp Yellow

–

Horns

F87

–

–

Not Used

F88

10 Amp Red

–

Seat Belt Reminder (SBR)/Smart Camera

F89

15 Amp Blue

–

Auto Headlamp Leveling (If Equipped) / Head-

lamp

F90

–

–

Not Used

F91

20 Amp Yellow

–

Power Outlet Rear – If Equipped – Customer Se-

lectable

F92

–

–

Not Used

F93

–

40 Amp Green

Brake System Module (BSM) – Pump Motor

F94

–

30 Amp Pink

Electric Park Brake (EPB) – Right

F95

10 Amp Red

–

Sunroof Module / Rain Sensor Module (LRSM) /

Electrochromatic Mirror Module (ECMM) / Dual

USB Port (Rear)/ Power Outlet Console Illumina-

tion / Digital TV

F96

10 Amp Red

–

Occupant Restraint Controller (ORC)/(Airbag)

F97

10 Amp Red

–

Occupant Restraint Controller (ORC)/(Airbag)

F98

25 Amp Clear

–

Audio Amplifier/ANC

F99

–

–

Not Used

7

IN CASE OF EMERGENCY

413

Cavity

Blade Fuse

Cartridge Fuse

Description

F100

–

–

Not Used

Circuit Breakers

CB1

30 Amp *

Power Seat (Driver)

CB2

30 Amp *

Power Seat (Pass)

CB3

25 Amp

Power Window

* 30A mini fuse is substituted for 25A Circuit Breaker.

Interior Fuses

The interior fuse panel is located on the Body Control
Module (BCM) in the passenger compartment on the left
side dash panel under the instrument panel.

Cavity

Blade Fuse

Description

F13

15 Amp Blue

Low Beam Left

F32

10 Amp Red

Interior Lighting

F36

10 Amp Red

Intrusion Module/Siren – If Equipped

F38

20 Amp Yellow

Deadbolt All Unlock

F43

20 Amp Yellow

Washer Pump Front

F48

25 Amp Clear

Fog Lamp Rear Left/Right – If Equipped

F49

7.5 Amp Brown

Lumbar Support

414

IN CASE OF EMERGENCY

Cavity

Blade Fuse

Description

F50

7.5 Amp Brown

Wireless Charging Pad – If Equipped

F51

10 Amp Red

Driver Window Switch/Power Mirrors – If Equipped

F53

7.5 Amp Brown

UCI Port (USB & AUX)

F89

10 Amp Red

Door Locks – Driver Unlock

F91

7.5 Amp Brown

Left Front Fog Lamp (Low And High Line)

F92

7.5 Amp Brown

Right Front Fog Lamp (High Line)

F93

10 Amp Red

Low Beam Right

JACKING AND TIRE CHANGING

WARNING!

• Do not attempt to change a tire on the side of the

vehicle close to moving traffic. Pull far enough off
the road to avoid the danger of being hit when
operating the jack or changing the wheel.

• Being under a jacked-up vehicle is dangerous. The

vehicle could slip off the jack and fall on you. You
could be crushed. Never put any part of your body
under a vehicle that is on a jack. If you need to get
under a raised vehicle, take it to a service center
where it can be raised on a lift.

(Continued)

WARNING! (Continued)

• Never start or run the engine while the vehicle is on

a jack.

• The jack is designed to be used as a tool for changing

tires only. The jack should not be used to lift the
vehicle for service purposes. The vehicle should be
jacked on a firm level surface only. Avoid ice or
slippery areas.

7

IN CASE OF EMERGENCY

415

Jack Location/Spare Tire Stowage

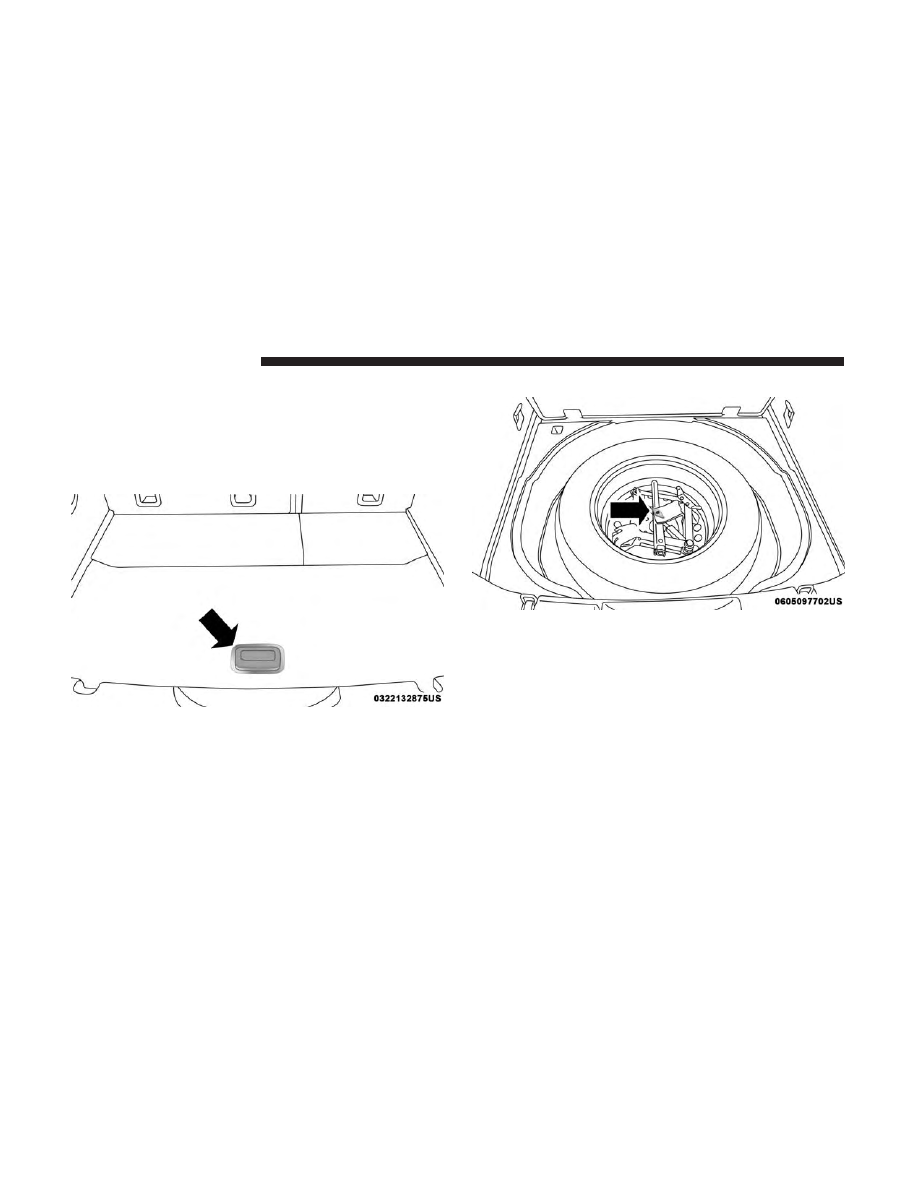

The jack, wheel chocks, and spare tire are stowed under the
load floor behind the rear seat.

1. Open the liftgate.

2. Lift the access cover using the load floor handle.

3. Remove the hook from the stowed position on the back

side of the load floor and place the hook over the top
body flange and weather seal. This will hold the load
floor up while obtaining the jack and spare tire.

4. Remove the fastener securing the jack and spare tire.

5. Remove the chocks.

6. Remove the scissors jack and wheel bolt wrench from

the spare wheel as an assembly. Turn the jack screw to
the left to loosen the wheel bolt wrench, and remove the
wrench from the jack assembly.

Load Floor Handle

Jack And Spare Tire Fastener

416

IN CASE OF EMERGENCY

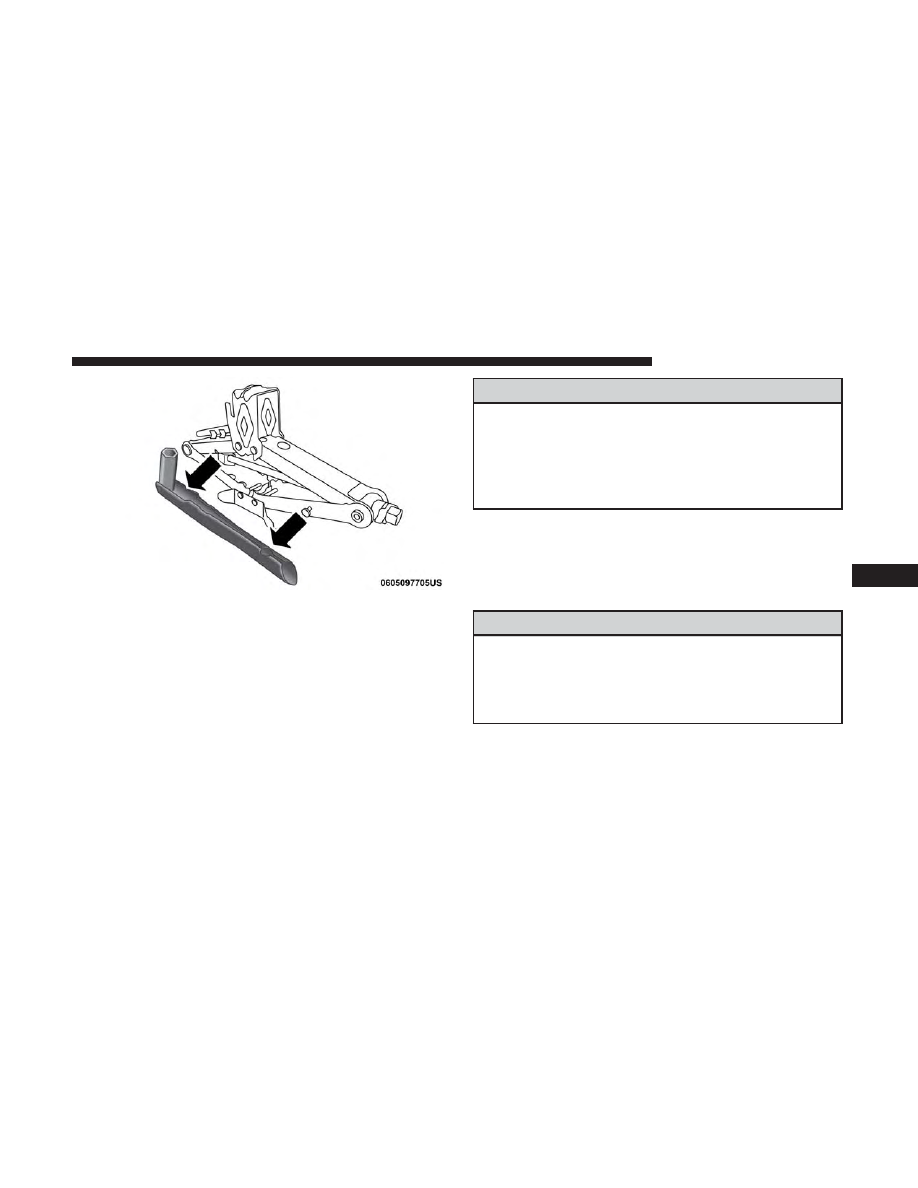

NOTE:

The jack handle attaches to the side of the jack with

two attachment points. When the jack is partially ex-
panded, the tension between the two attachment points
holds the jack handle in place.

7. Remove the spare tire.

WARNING!

A loose tire or jack thrown forward in a collision or
hard stop could endanger the occupants of the vehicle.
Always stow the jack parts and the spare tire in the
places provided. Have the deflated (flat) tire repaired
or replaced immediately.

Preparations For Jacking

1. Park the vehicle on a firm level surface as far from the

edge of the roadway as possible. Avoid icy or slippery
areas.

WARNING!

Do not attempt to change a tire on the side of the
vehicle close to moving traffic. Pull far enough off the
road to avoid being hit when operating the jack or
changing the wheel.

2. Turn on the Hazard Warning flasher.

3. Apply the parking brake.

4. Place the gear selector into PARK.

5. Turn the ignition OFF.

Jack And Tool Assembly

7

IN CASE OF EMERGENCY

417

6. Chock both the front and rear of the wheel diagonally

opposite of the jacking position. For example, if chang-
ing the right front tire, chock the left rear wheel.

NOTE:

Passengers should not remain in

the vehicle when the vehicle is being
jacked.

Jacking Instructions

WARNING!

Carefully follow these tire changing warnings to help
prevent personal injury or damage to your vehicle:
• Always park on a firm, level surface as far from the

edge of the roadway as possible before raising the
vehicle.

• Turn on the Hazard Warning flasher.

• Chock the wheel diagonally opposite the wheel to be

raised.

• Apply the parking brake firmly and set the transmis-

sion in PARK.

• Never start or run the engine with the vehicle on a

jack.

(Continued)

WARNING! (Continued)

• Do not let anyone sit in the vehicle when it is on a

jack.

• Do not get under the vehicle when it is on a jack. If

you need to get under a raised vehicle, take it to a
service center where it can be raised on a lift.

• Only use the jack in the positions indicated and for

lifting this vehicle during a tire change.

• If working on or near a roadway, be extremely

careful of motor traffic.

• To assure that spare tires, flat or inflated, are securely

stowed, spares must be stowed with the valve stem
facing the ground.

418

IN CASE OF EMERGENCY

CAUTION!

Do not attempt to raise the vehicle by jacking on
locations other than those indicated in the Jacking
Instructions for this vehicle.

1. Remove the spare tire, jack, wheel chocks, and wheel

bolt wrench.

2. If equipped with aluminum wheels where the center cap

covers the wheel bolts, use the wheel bolt wrench to pry
the center cap off carefully before raising the vehicle.

3. Before raising the vehicle, use the wheel bolt wrench to

loosen, but not remove, the wheel bolts on the wheel
with the flat tire. Turn the wheel bolts counterclockwise
one turn while the wheel is still on the ground.

4. Place the jack underneath the lift area that is closest to

the flat tire. Turn the jack screw clockwise to firmly
engage the jack saddle with the lift area of the sill flange,
centering the jack saddle inside the cutout in the sill
cladding.

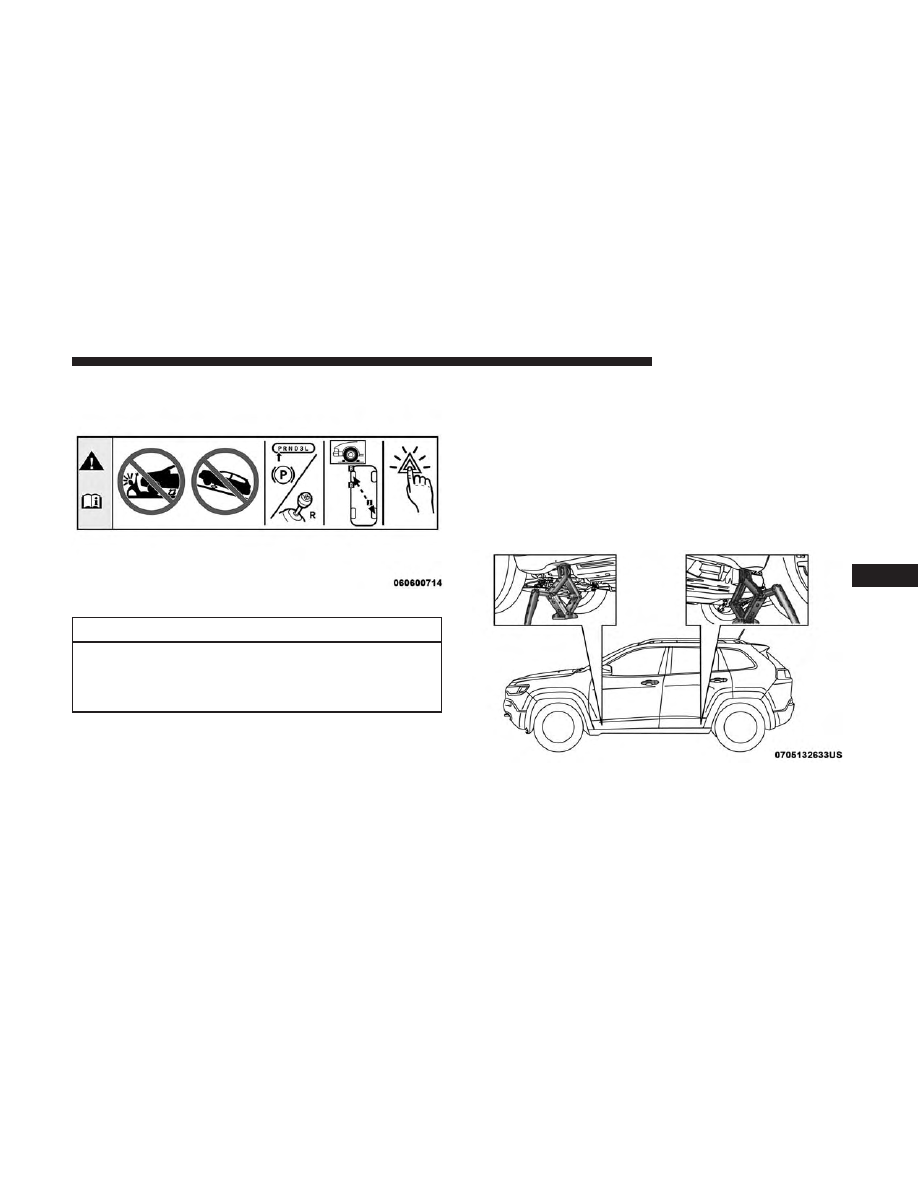

Jack Warning Label

Jacking Locations

7

IN CASE OF EMERGENCY

419
