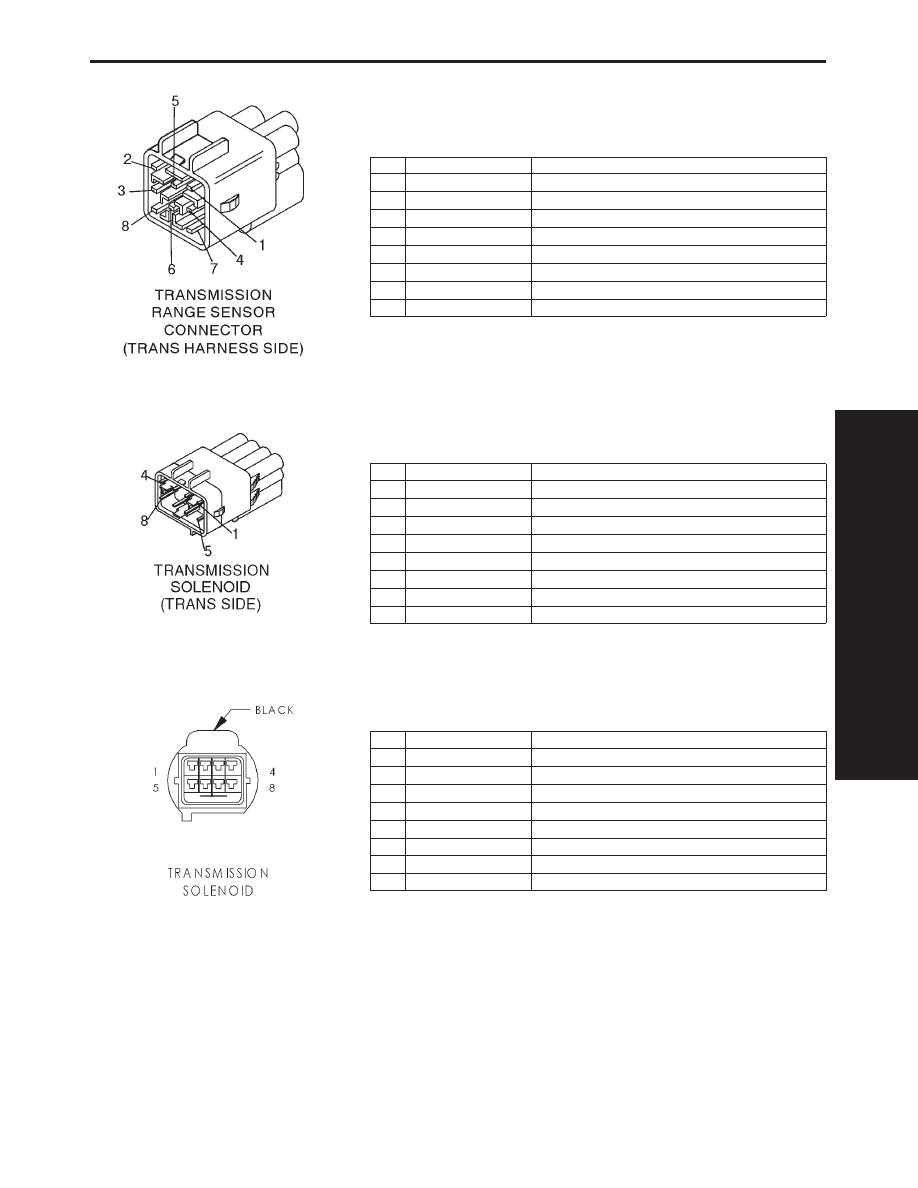

TRANSMISSION RANGE SENSOR CONNECTOR - 8 WAY (TRANS HARNESS SIDE)

CAV

CIRCUIT

FUNCTION

1

VT/WT

TRS 1-2 SENSE

2

VT

TRS 3 SENSE

3

WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

LG/BK

TRS OVERDRIVE SENSE

5

-

-

6

BR/LG

TRS REVERSE SENSE

7

BK/WT

PARK/NEUTRAL POSITION SWITCH SENSE

8

BK

GROUND

TRANSMISSION SOLENOID - 8 WAY (TRANS SIDE)

CAV

CIRCUIT

FUNCTION

1

RD/BK

INPUT SPEED SENSOR SIGNAL

2

OR/WT

TRANSMISSION SOLENOID A

3

WT

TRANSMISSION SOLENOID B

4

DB/WT

TRANSMISSION SOLENOID C

5

VT/LG

INPUT SPEED SENSOR GROUND

6

DB/BK

OUTPUT SPEED SENSOR GROUND

7

LG/WT

OUTPUT SPEED SENSOR SIGNAL

8

-

-

TRANSMISSION SOLENOID - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

T52 20RD/BK

INPUT SPEED SENSOR SIGNAL

2

T60 20OR/WT

SOLENOID B CONTROL

3

T19 20WT

SOLENOID A CONTROL

4

T22 20DB/WT

SOLENOID C CONTROL

5

T31 20VT/LG

INPUT SPEED SENSOR GROUND

6

T13 20DB/BK

OUTPUT SPEED SENSOR GROUND

7

T14 20LG/WT

OUTPUT SPEED SENSOR SIGNAL

8

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

93

CONNECTOR PINOUTS

NOTES

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

94

10.0

SCHEMATICS

S

C

H

E

M

A

T

I

C

S

95

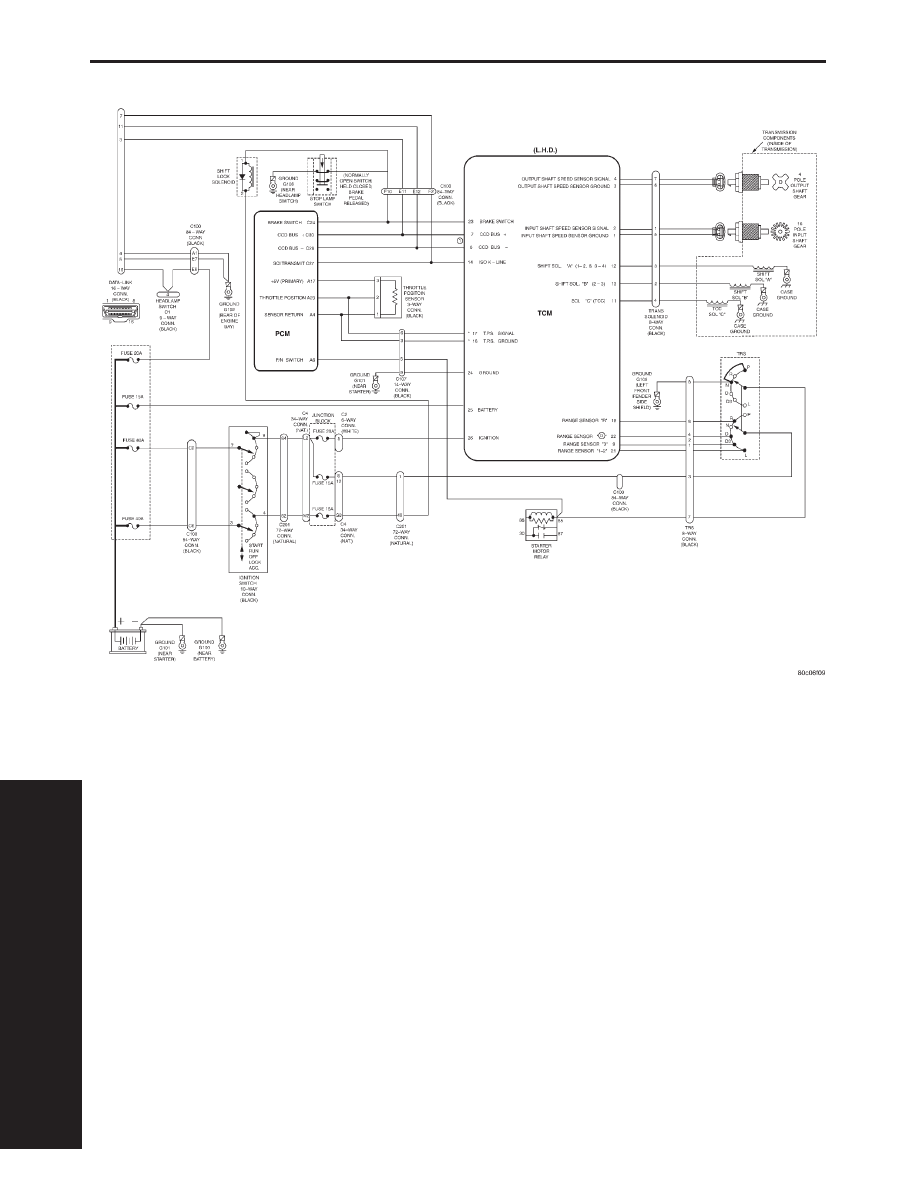

SCHEMATICS

10.1 SCHEMATICS

S

C

H

E

M

A

T

I

C

S

96

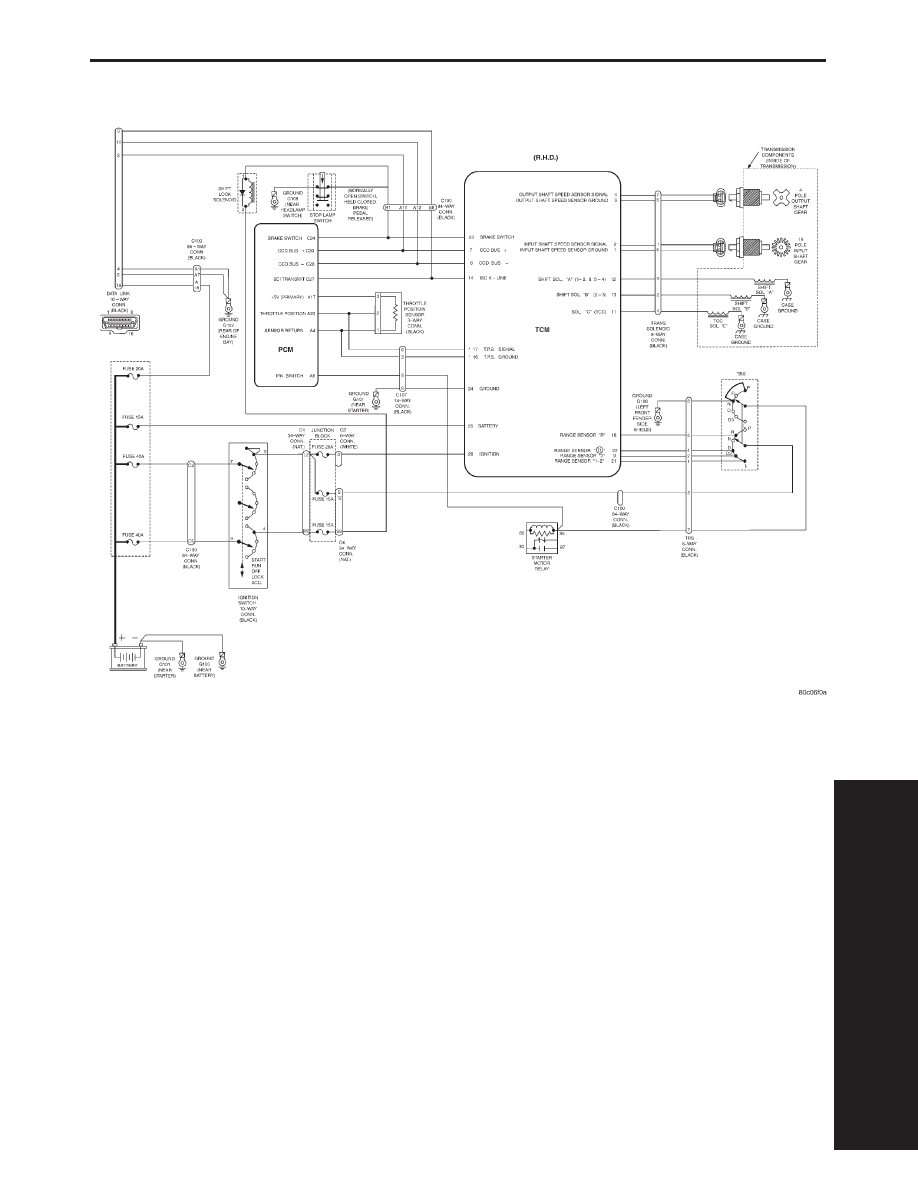

SCHEMATICS
