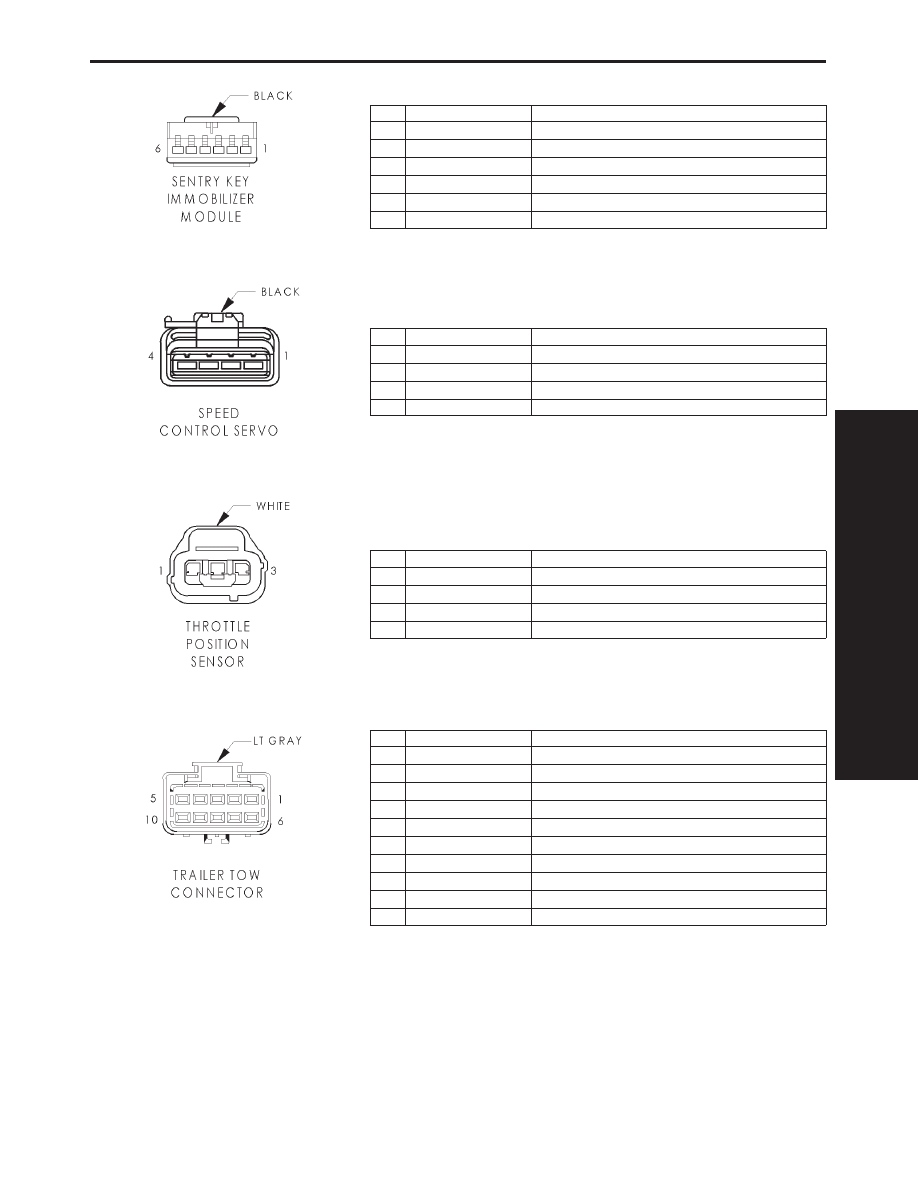

SENTRY KEY IMMOBILIZER MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

D1 20VT/BR

CCD BUS(+)

2

D2 20WT/BK

CCD BUS(-)

3

Z2 20BK/LG

GROUND

4

F87 20WT/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z2 20BK/LG

GROUND

6

F1 20DB/GY

FUSED B(+)

SPEED CONTROL SERVO - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

V36 18TN/RD

SPEED CONTROL VACUUM SOLENOID CONTROL

2

V35 18LG/RD

SPEED CONTROL VENT SOLENOID CONTROL

3

V30 20DB/RD

SPEED CONTROL BRAKE SWITCH OUTPUT

4

Z1 18BK

GROUND

THROTTLE POSITION SENSOR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

K167 20BR/YL

SENSOR GROUND

2

K22 18OR/DB (M/T)

THROTTLE POSITION SENSOR SIGNAL

2

K22 20OR/DB (A/T)

THROTTLE POSITION SENSOR SIGNAL

3

K7 20OR

5V SUPPLY

TRAILER TOW CONNECTOR - LT. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L74 20LG

BRAKE LAMP SWITCH OUTPUT

3

L10 18BR/LG

BACK-UP LAMP FEED

4

A6 20RD/OR

FUSED B(+)

5

L77 20BR/YL

FUSED HEADLAMP SWITCH OUTPUT

6

-

-

7

B40 14LB

TRAILER TOW BRAKE B(+)

8

Z1 14BK

GROUND

9

-

-

10

L73 20YL

BRAKE LAMP SWITCH OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

289

CONNECTOR PINOUTS

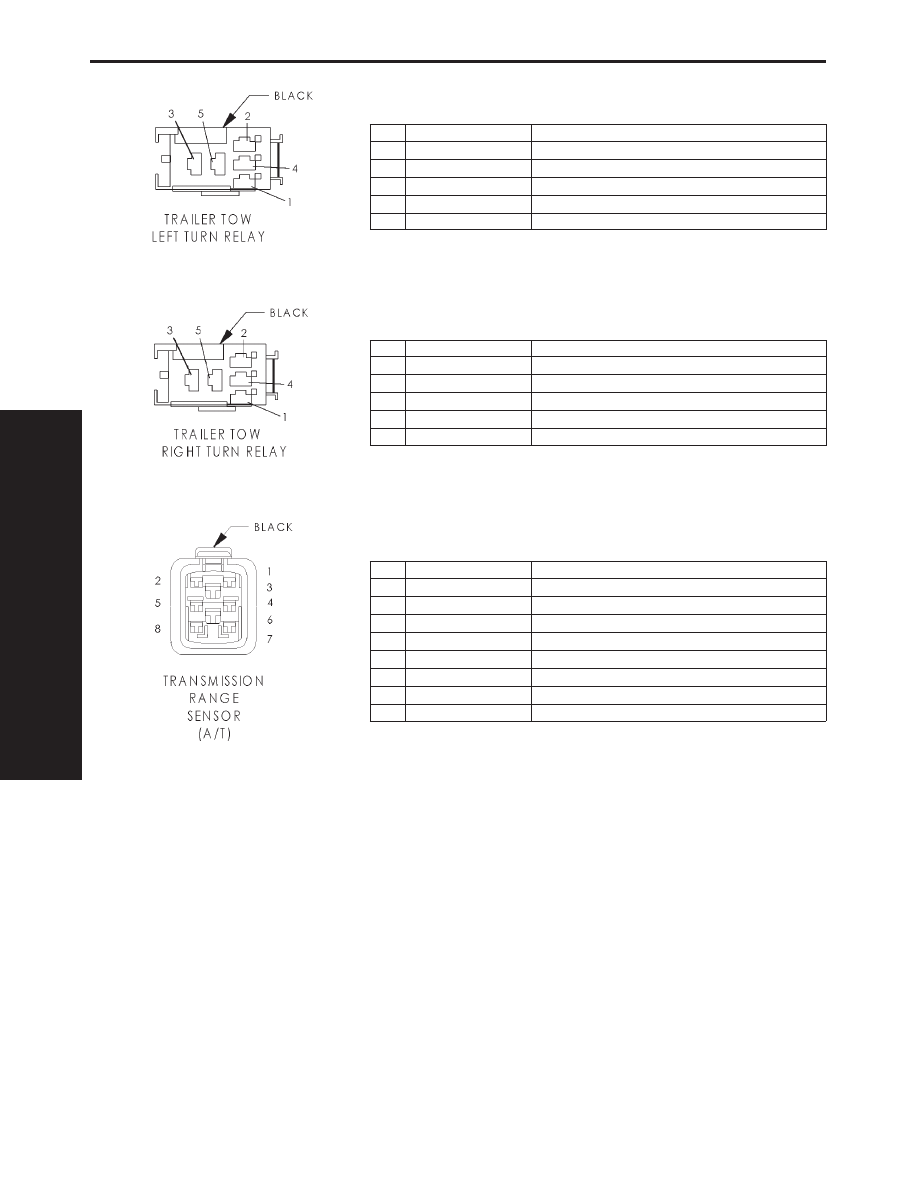

TRAILER TOW LEFT TURN RELAY - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

L63 20DG/RD

LEFT TURN SIGNAL

2

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

3

A6 20RD/OR

FUSED B(+)

4

-

-

5

L73 20YL

BRAKE LAMP SWITCH OUTPUT

TRAILER TOW RIGHT TURN RELAY - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

L62 20BK/RD

RIGHT TURN SIGNAL

2

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

3

A6 20RD/OR

FUSED B(+)

4

-

-

5

L74 20LG

BRAKE LAMP SWITCH OUTPUT

TRANSMISSION RANGE SENSOR (A/T) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

T42 18VT/WT

TRS 1-2 SENSE

2

T3 18VT

TRS 3 SENSE

3

F20 18WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

T1 18LG/BK

TRS OVERDRIVE SENSE

5

-

-

6

L10 18BR/LG

TRS REVERSE SENSE

7

T41 20BK/WT

PARK/NEUTRAL POSITION SWITCH SENSE

8

Z1 18BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

290

CONNECTOR PINOUTS

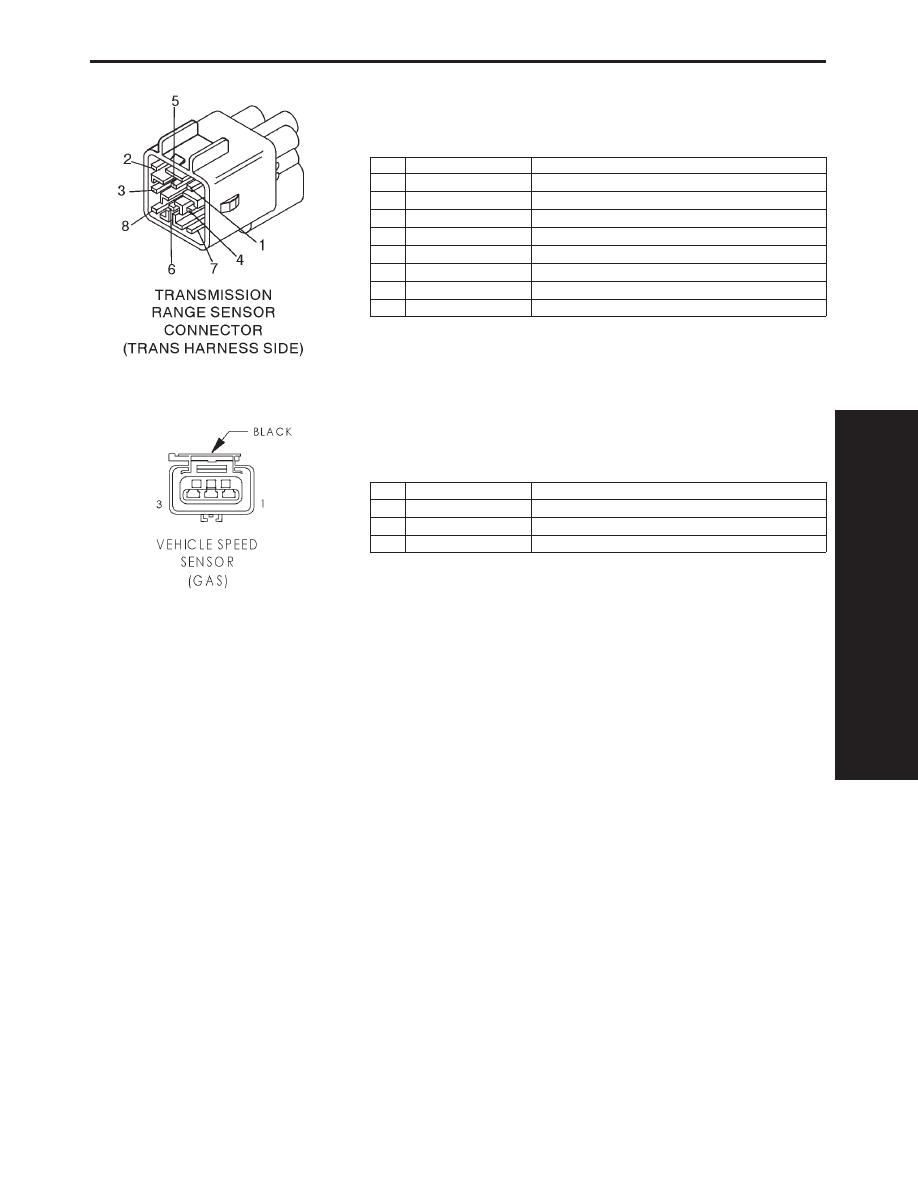

TRANSMISSION RANGE SENSOR CONNECTOR - 8 WAY (TRANS HARNESS SIDE)

CAV

CIRCUIT

FUNCTION

1

VT/WT

TRS 1-2 SENSE

2

VT

TRS 3 SENSE

3

WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

LG/BK

TRS OVERDRIVE SENSE

5

-

-

6

BR/LG

TRS REVERSE SENSE

7

BK/WT

PARK/NEUTRAL POSITION SWITCH SENSE

8

BK

GROUND

VEHICLE SPEED SENSOR (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K6 18VT/OR

5V SUPPLY

2

K167 20BR/YL

SENSOR GROUND

3

G7 18WT/OR

VEHICLE SPEED SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

291

CONNECTOR PINOUTS

10.0

SCHEMATIC DIAGRAMS

10.1

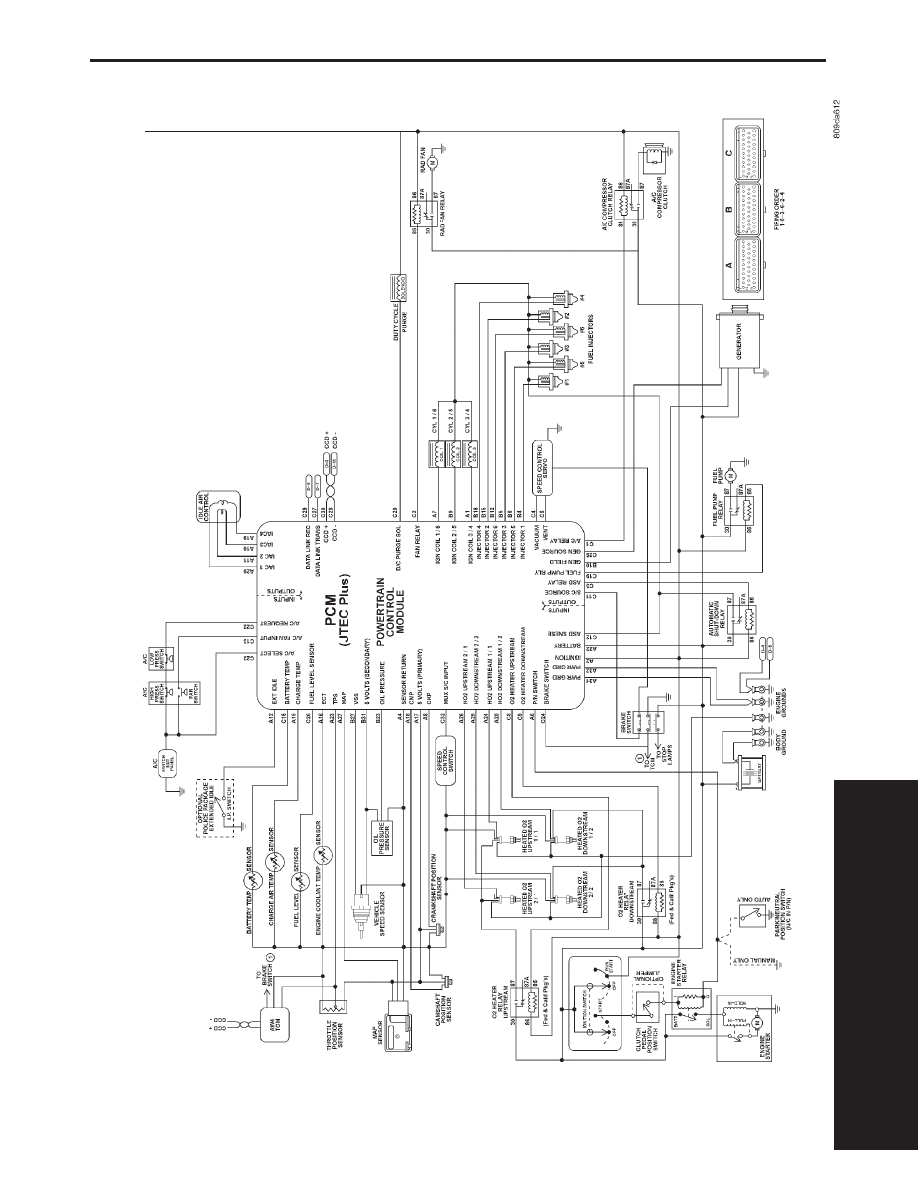

2001 JEEP XJ 4.0L JTEC SYSTEM

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

293

SCHEMATICS
