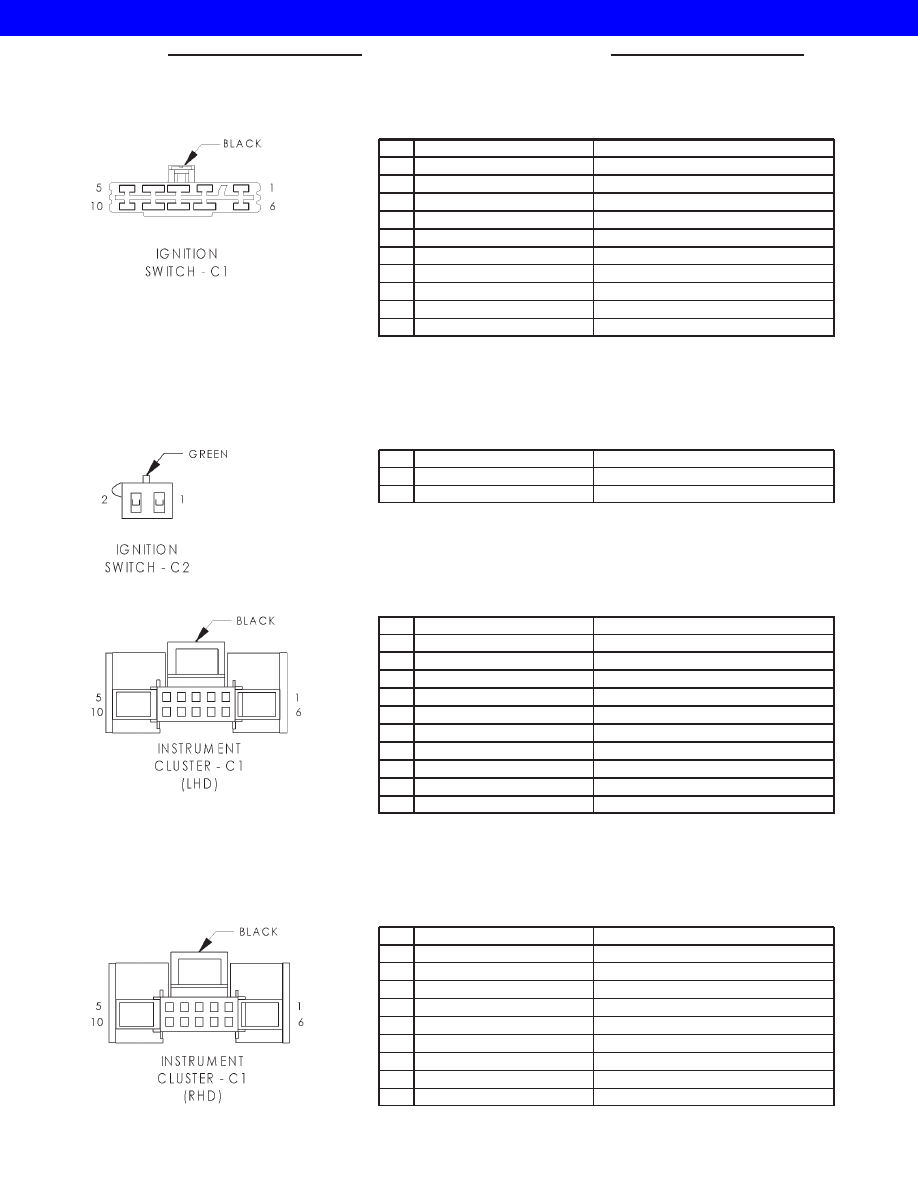

IGNITION SWITCH C1 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

G9 20GY/BK

RED BRAKE WARNING INDICATOR DRIVER

3

A2 12PK/BK

FUSED B(+)

4

A22 12BK/OR

IGNITION SWITCH OUTPUT (RUN)

5

-

-

6

-

-

7

A1 12RD

FUSED B(+)

8

A31 12BK/WT

IGNITION SWITCH OUTPUT (RUN-ACC)

9

A21 12DB

IGNITION SWITCH OUTPUT (RUN-START)

10

A41 14YL

IGNITION SWITCH OUTPUT (START)

IGNITION SWITCH C2 - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

G26 20LB

KEY-IN IGNITION SWITCH SENSE

2

G16 20BK/LB

DRIVER DOOR AJAR SWITCH SENSE

INSTRUMENT CLUSTER C1 (LHD) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

G78 20TN/BK

LIFTGATE AJAR SWITCH SENSE

2

G99 20GY/WT

RED BRAKE WARNING INDICATOR DRIVER

3

E2 20OR

FUSED PANEL LAMPS DIMMER SWITCH SIGNAL

4

G19 20LG/OR

ABS WARNING INDICATOR DRIVER

5

G34 16RD/GY

HIGH BEAM INDICATOR DRIVER

6

Z2 20BK/LG

GROUND

7

G29 20BK/LB

LOW WASHER FLUID SENSE

8

F87 20WT/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

9

M1 20PK

FUSED B(+)

10

L61 20LG/WT

LEFT TURN SIGNAL

INSTRUMENT CLUSTER C1 (RHD) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

G78 20TN/BK

LIFTGATE AJAR SWITCH SENSE

2

G99 20GY/WT

RED BRAKE WARNING INDICATOR DRIVER

3

E2 20OR

FUSED PANEL LAMPS SWITCH SIGNAL

4

G19 20LG/OR

ABS WARNING INDICATOR DRIVER

5

L3 16RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

6

Z2 20BK/LG

GROUND

7

G29 20BK/LB

LOW WASHER FLUID SENSE

8

F87 20WT/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

9

M1 20PK

FUSED B(+)

8Wa - 80 - 70

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

INSTRUMENT CLUSTER C1 (RHD) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

10

L61 20LG/WT

LEFT TURN SIGNAL

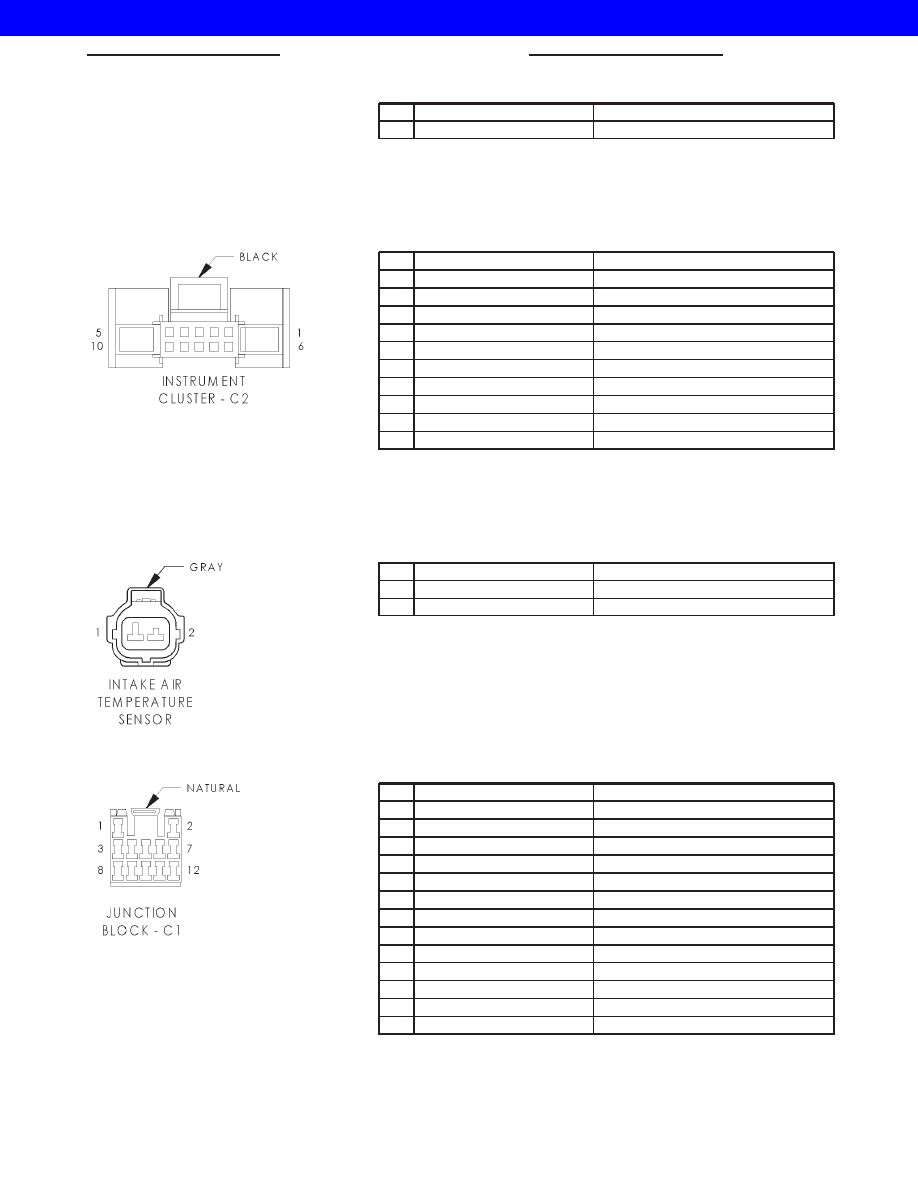

INSTRUMENT CLUSTER C2 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

D2 20WT/BK

CCD BUS(-)

2

D1 20VT/BR

CCD BUS(+)

3

C81 20LB/WT

REAR WINDOW DEFOGGER RELAY CONTROL

4

C80 20DB/WT

REAR WINDOW DEFOGGER SWITCH SENSE

5

G107 20BK/RD

4WD SWITCH SENSE (PART-TIME)

6

L60 20TN

RIGHT TURN SIGNAL

7

G106 20BK/WT

4WD SWITCH SENSE (FULL-TIME)

8

G26 20LB

KEY-IN IGNITION SWITCH SENSE

9

Z2 18BK/LG

GROUND

10

G10 20LG/RD

SEAT BELT SWITCH SENSE

INTAKE AIR TEMPERATURE SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K167 20BR/YL

SENSOR GROUND

2

K21 18BK/RD

INTAKE AIR TEMPERATURE SENSOR SIGNAL

JUNCTION BLOCK C1 - NATURAL 12 WAY

CAV

CIRCUIT

FUNCTION

1

L44 20VT/RD

FUSED RIGHT LOW BEAM OUTPUT

2

-

-

3

F45 20YL/RD

FUSED B(+) ENGINE STARTER MOTOR RELAY

4

-

-

5

L78 20DG/YL (DIESEL)

FUSED HEADLAMP SWITCH OUTPUT

6

F15 20DB/WT (ABS)

FUSED IGNITION SWITCH OUTPUT (RUN)

7

-

-

8

V6 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

9

L33 20RD

FUSED LEFT HIGH BEAM OUTPUT

10

L43 20VT

FUSED LEFT LOW BEAM OUTPUT

11

L34 20RD/OR

FUSED RIGHT HIGH BEAM OUTPUT

12

M1 20PK

FUSED B(+)

5

L78 20DG/YL (GAS)

FUSED HEADLAMP SWITCH OUTPUT

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 71

2001 JEEP CHEROKEE

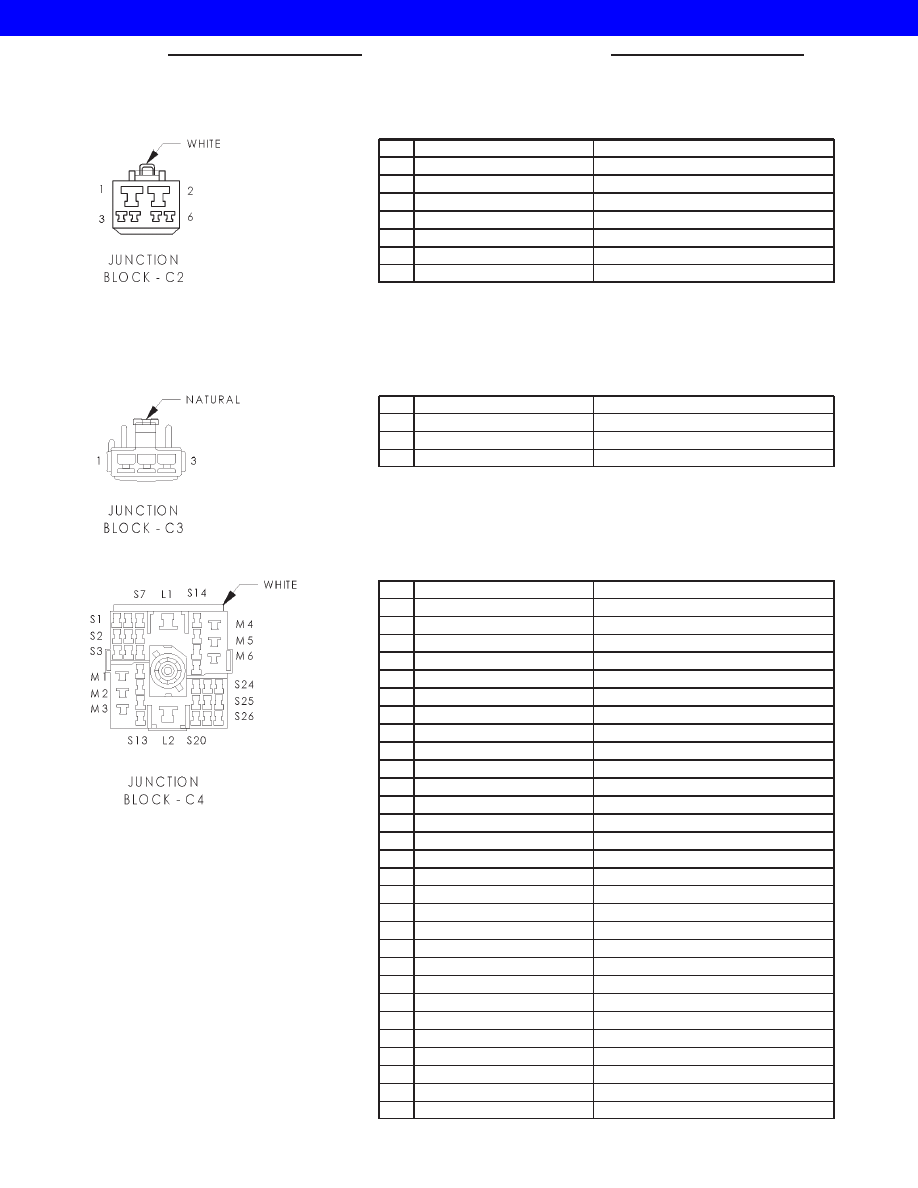

JUNCTION BLOCK C2 - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

A4 12BK/PK

FUSED B(+)

2

A7 10RD/BK

FUSED B(+)

3

-

-

4

X2 20DG/RD

HORN RELAY OUTPUT

5

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

L77 20BR/YL (GAS)

FUSED HEADLAMP SWITCH OUTPUT

6

L77 18BR/YL

FUSED HEADLAMP SWITCH OUTPUT

JUNCTION BLOCK C3 - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

M2 20YL

COURTESY LAMPS DRIVER

2

Z1 20BK (OVERHEAD CONSOLE)

GROUND

3

M1 20PK

FUSED B(+)

JUNCTION BLOCK C4 - WHITE 34 WAY

CAV

CIRCUIT

FUNCTION

L1

A31 12BK/WT

IGNITION SWITCH OUTPUT (RUN-ACC)

L2

A21 12DB

IGNITION SWITCH OUTPUT (RUN-START)

M1

A41 14YL

IGNITION SWITCH OUTPUT (START)

M2

A22 12BK/OR

IGNITION SWITCH OUTPUT (RUN)

M3

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

M4

V6 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

M5

F38 16RD/LB

FUSED B(+)

M6

F30 16RD

CIGAR LIGHTER RELAY OUTPUT

S1

E1 20TN

PANEL LAMPS DIMMER SWITCH SIGNAL

S2

E2 20OR

FUSED PANEL LAMPS DIMMER SWITCH SIGNAL

S3

L4 16VT/WT

DIMMER SWITCH LOW BEAM OUTPUT

S4

F83 18YL/DG

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

S5

Z1 14BK

GROUND

S6

-

-

S7

L3 16RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

S8

F15 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

S9

X12 16RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

S10

-

-

S11

V23 18BR/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

S12

F20 18WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

S13

F87 20WT/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

S14

-

-

S15

-

-

S16

-

-

S17

-

-

S18

M1 20PK

FUSED B(+)

S19

C16 20LB/YL (LHD)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

S19

C16 20BK/WT (RHD)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

S20

L5 20BK

FUSED IGNITION SWITCH OUTPUT (RUN)

8Wa - 80 - 72

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

JUNCTION BLOCK C4 - WHITE 34 WAY

CAV

CIRCUIT

FUNCTION

S21

F14 18LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

S22

X3 20BK/RD

HORN RELAY CONTROL

S23

F23 18DB/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

S24

-

-

S25

M2 20YL

COURTESY LAMPS DRIVER

S26

C81 20LB/WT

REAR WINDOW DEFOGGER RELAY CONTROL

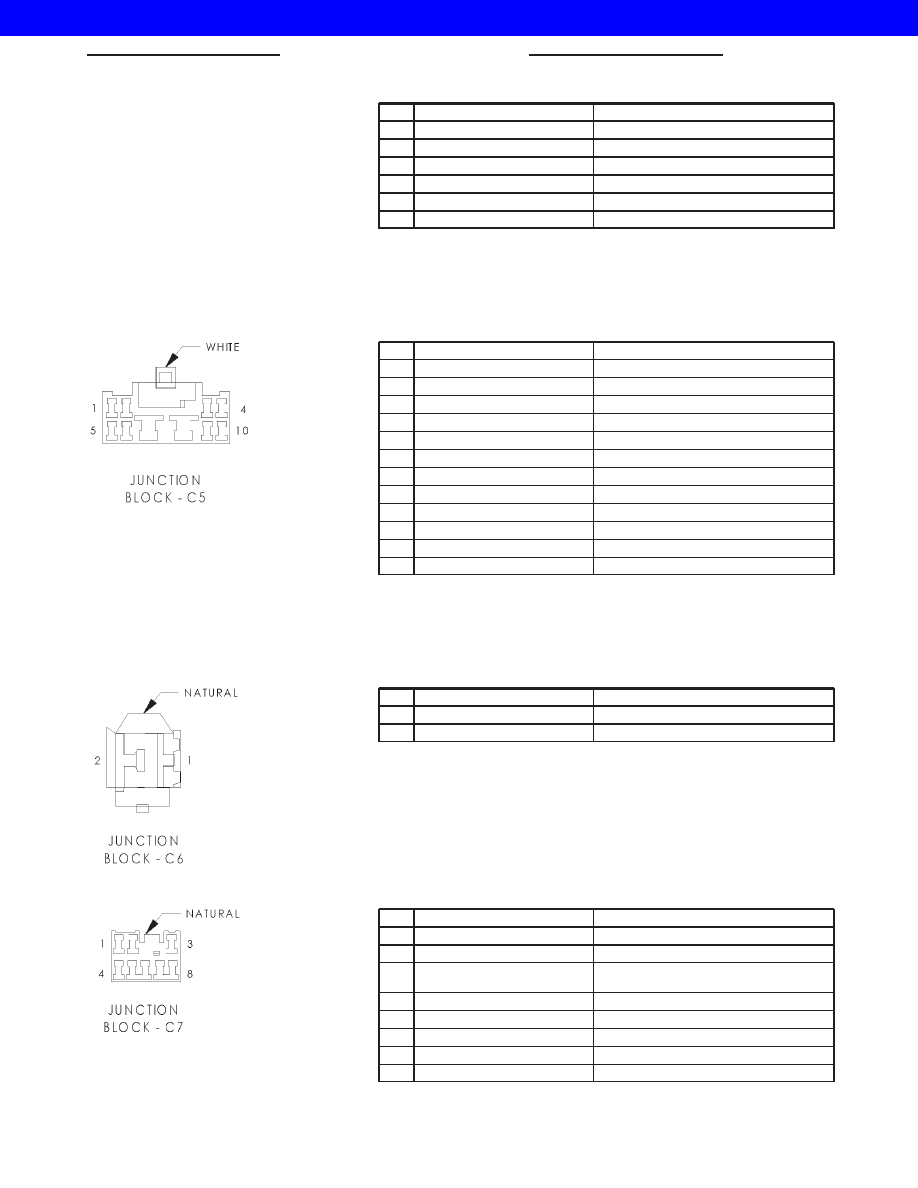

JUNCTION BLOCK C5 - WHITE 10 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20BK/RD

HORN RELAY CONTROL

2

P76 20OR/YL

MIRROR COMMON DRIVER

3

P91 20WT/BK

MIRROR COMMON DRIVER

4

-

-

5

C16 20LB/YL (RHD)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

6

-

-

7

F35 16RD (RHD)

FUSED B(+)

8

F81 12TN

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

9

P74 20DB (RHD)

LEFT MIRROR HORIZONTAL DRIVER

9

P74 20DB (LHD)

RIGHT MIRROR HORIZONTAL DRIVER

10

P72 20YL/BK (RHD)

LEFT MIRROR VERTICAL DRIVER

10

P72 20YL/BK (LHD)

RIGHT MIRROR VERTICAL DRIVER

JUNCTION BLOCK C6 - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

C15 12BK/WT

REAR WINDOW DEFOGGER RELAY OUTPUT

2

F37 14RD/LB (POWER SEATS)

FUSED B(+)

JUNCTION BLOCK C7 - NATURAL 8 WAY

CAV

CIRCUIT

FUNCTION

1

P33 16OR/BK (FULL OPTIONS)

DOOR LOCK DRIVER

2

L77 18BR/YL

FUSED HEADLAMP SWITCH OUTPUT

3

P91 20WT/BK (RHD EXCEPT FULL
OPTIONS)

MIRROR COMMON DRIVER

4

M1 20PK

FUSED B(+)

5

P34 16PK/BK (FULL OPTIONS)

DOOR UNLOCK DRIVER

6

L78 18DG/YL

FUSED HEADLAMP SWITCH OUTPUT

7

M2 20YL

COURTESY LAMPS DRIVER

8

A6 20RD/OR

FUSED B(+)

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 73

2001 JEEP CHEROKEE
