Jeep XJ. Manual - part 718

2001 JEEP CHEROKEE

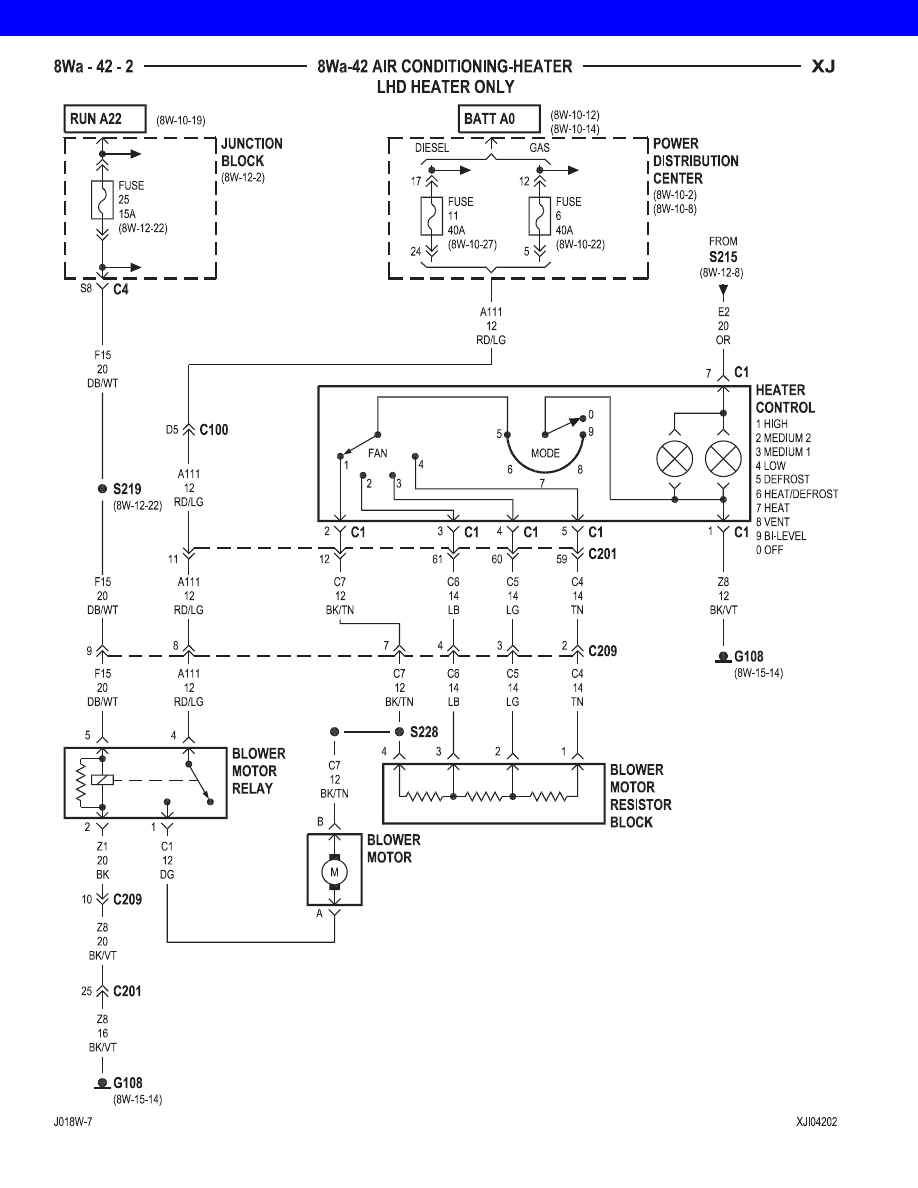

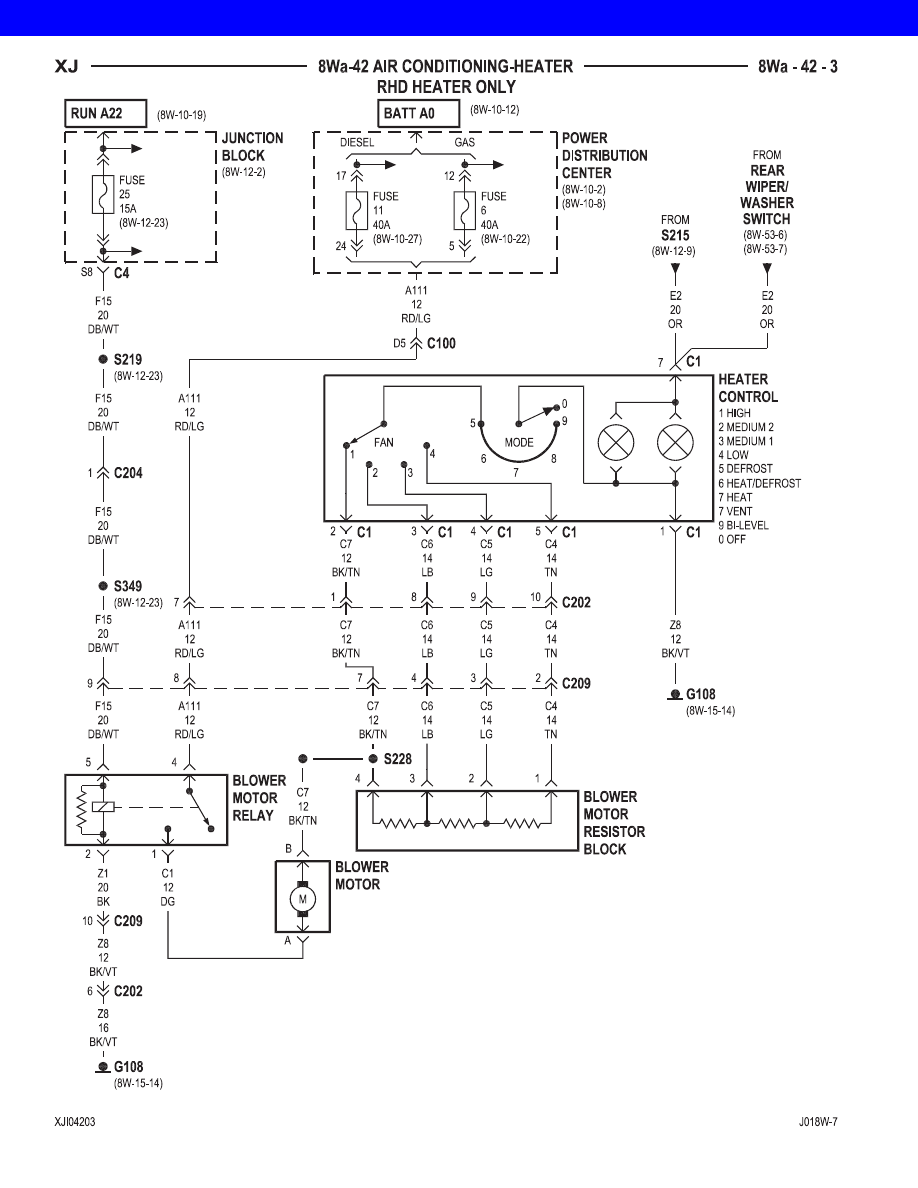

8Wa-42 AIR CONDITIONING-HEATER

Component

Page

A/C Compressor Clutch . . . . . . . . . . . . . 8Wa-42-7, 8
A/C Compressor Clutch Relay . . . . . 8Wa-42-7, 8, 10
A/C High Pressure Switch . . . . . . . . . . . 8Wa-42-6, 8
A/C Low Pressure Switch . . . . . . . . . . . 8Wa-42-6, 8
A/C- Heater Control . . . . . . . . . . . 8Wa-42-4, 5, 6, 7
Automatic Shut Down Relay . . . . . . . . 8Wa-42-8, 10
Blend Door Actuator . . . . . . . . . . . . . . . . . 8Wa-42-7
Blower Motor . . . . . . . . . . . . . . . . . 8Wa-42-2, 3, 4, 5
Blower Motor Relay . . . . . . . . . . . . 8Wa-42-2, 3, 4, 5
Blower Motor Resistor Block . . . . . 8Wa-42-2, 3, 4, 5
Engine Control Module . . . . . . . . . . . . 8Wa-42-10, 8
Fuse 5 (PDC) . . . . . . . . . . . . . . . . . . . . . . . 8Wa-42-9
Fuse 6 (PDC) . . . . . . . . . . . . . . . . . 8Wa-42-2, 3, 4, 5
Fuse 10 (JB) . . . . . . . . . . . . . . . . . . . . . . . 8Wa-42-9
Fuse 11 (PDC) . . . . . . . . . . . . . . . . 8Wa-42-2, 3, 4, 5

Component

Page

Fuse 25 (JB) . . . . . . . . . . . . . . . 8Wa-42-2, 3, 4, 5, 7
G106 . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-42-10, 8, 9
G107 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-42-7
G108 . . . . . . . . . . . . . . . . . . . . . . . 8Wa-42-2, 3, 4, 5
Heater Control . . . . . . . . . . . . . . . . . 8Wa-42-2, 3, 7
Junction Block . . . . . . . . . . . . 8Wa-42-2, 3, 4, 5, 7, 9
Oxygen Sensor Downstream Relay . . . . . . 8Wa-42-9
Power Distribution

Center . . . . . . . . . . . . . . . 8Wa-42-2, 3, 4, 5, 7, 10

Power Distribution Center . . . . . . . . . . 8Wa-42-8, 9
Powertrain Control Module . . . . . . . . 8Wa-42-6, 7, 9
Radiator Fan Motor . . . . . . . . . . . . . . . 8Wa-42-9, 10
Radiator Fan Relay . . . . . . . . . . . . . 8Wa-42-8, 9, 10
Rear Wiper/Washer Switch . . . . . . . . . . 8Wa-42-3, 5

XJ

8Wa-42 AIR CONDITIONING-HEATER

8Wa - 42 - 1

2001 JEEP CHEROKEE

2001 JEEP CHEROKEE

2001 JEEP CHEROKEE
