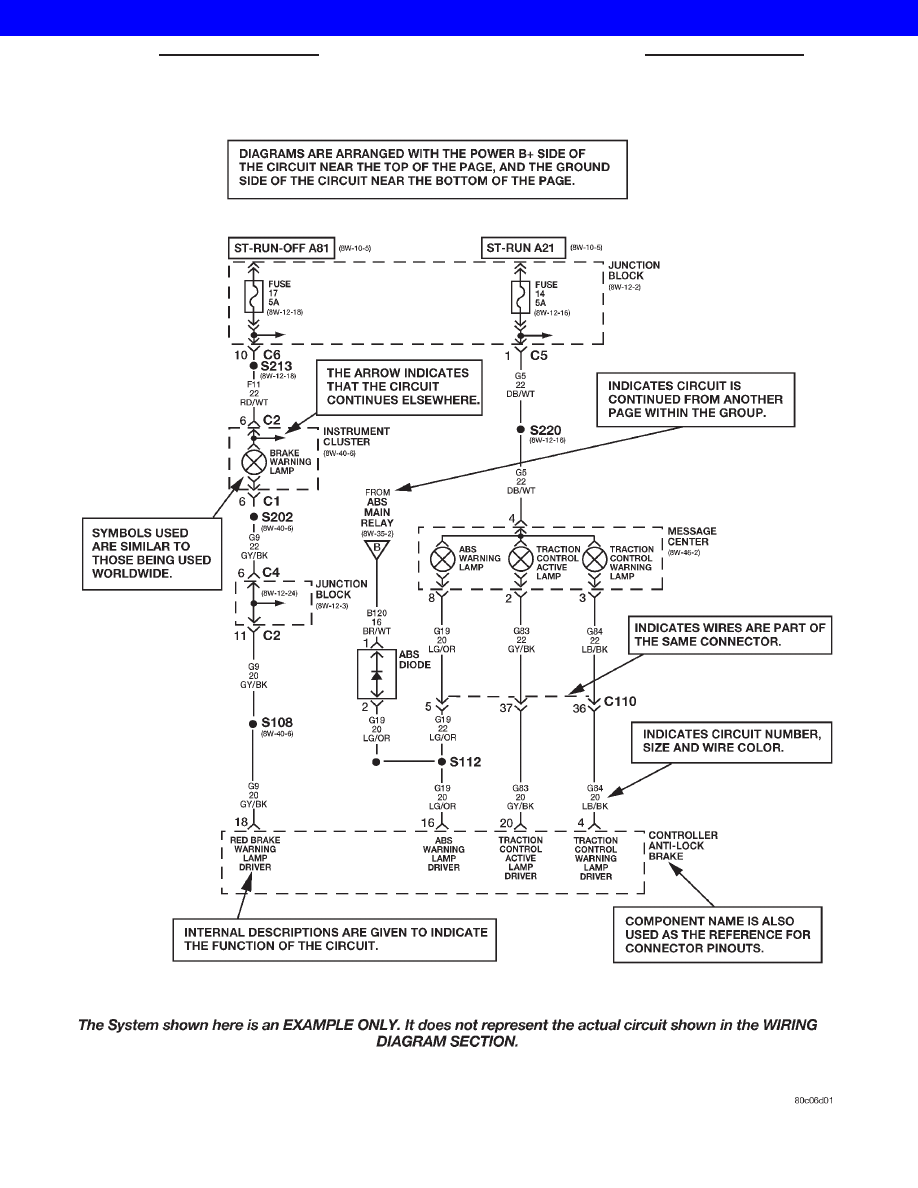

Fig. 1 WIRING DIAGRAM EXAMPLE 1

8Wa - 01 - 2

8Wa-01 WIRING DIAGRAM INFORMATION

XJ

WIRING DIAGRAM INFORMATION (Continued)

2001 JEEP CHEROKEE

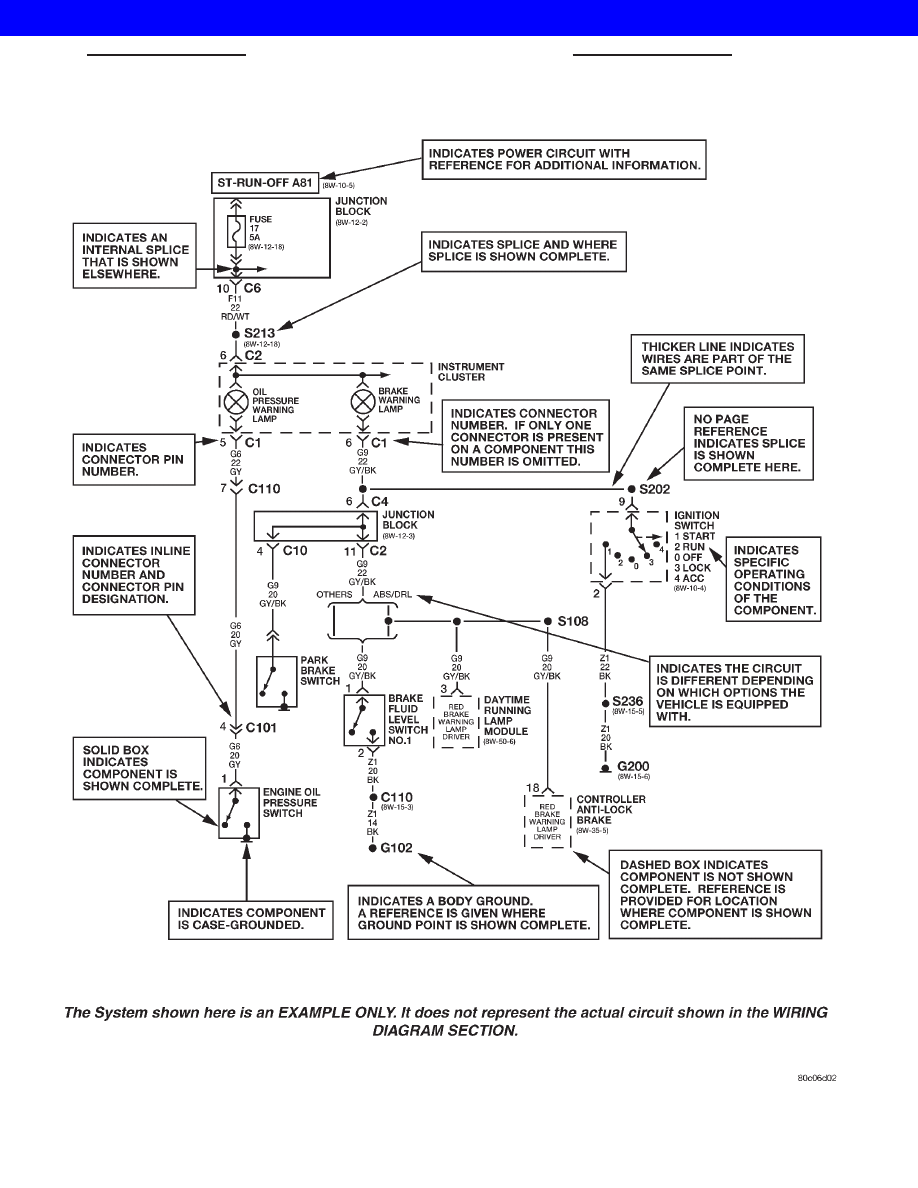

Fig. 2 WIRING DIAGRAM EXAMPLE 2

XJ

8Wa-01 WIRING DIAGRAM INFORMATION

8Wa - 01 - 3

WIRING DIAGRAM INFORMATION (Continued)

2001 JEEP CHEROKEE

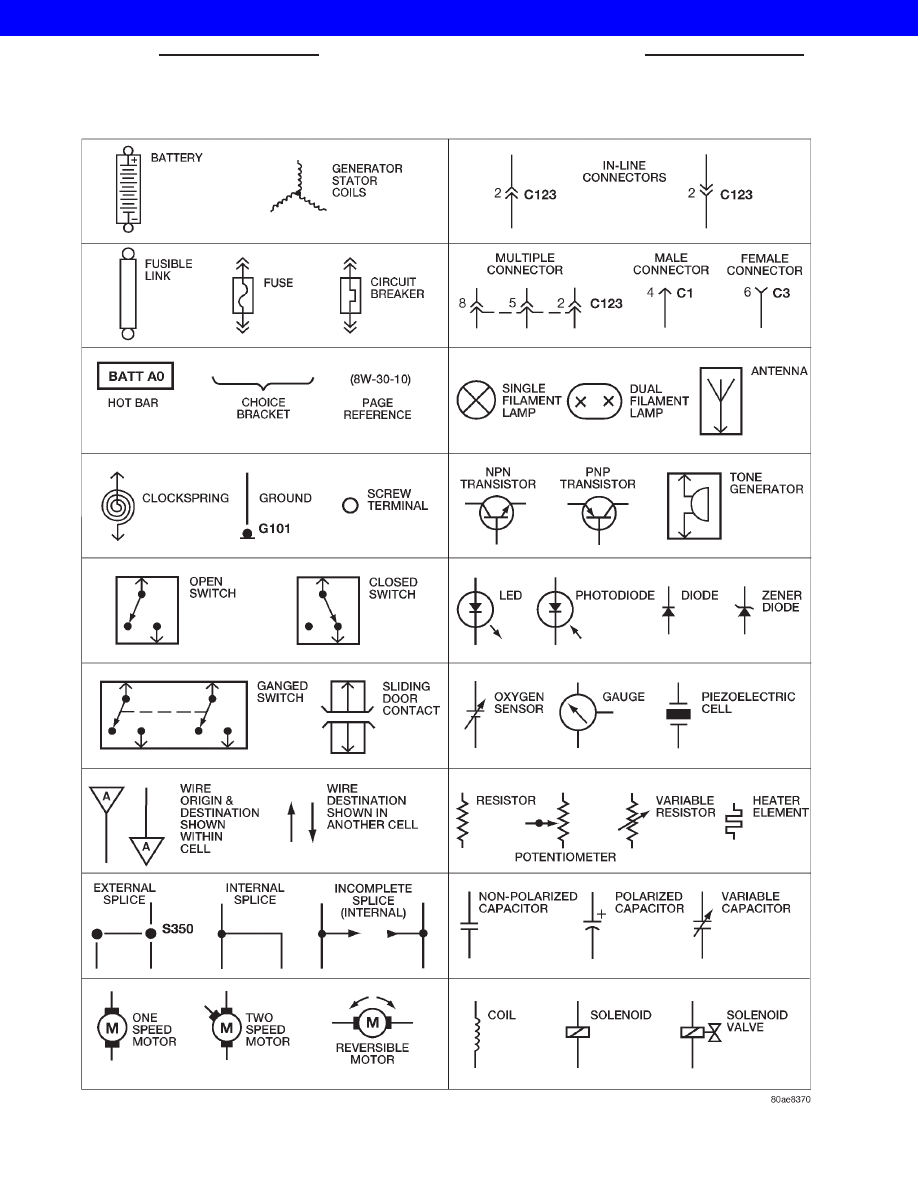

Fig. 3 WIRING DIAGRAM SYMBOLS

8Wa - 01 - 4

8Wa-01 WIRING DIAGRAM INFORMATION

XJ

WIRING DIAGRAM INFORMATION (Continued)

2001 JEEP CHEROKEE

TERMINOLOGY

This is a list of terms and definitions used in the

wiring diagrams.

LHD . . . . . . . . . . . . . . . . . Left Hand Drive Vehicles
RHD . . . . . . . . . . . . . . . . Right Hand Drive Vehicles
ATX . . Automatic Transmissions-Front Wheel Drive
MTX . . . . Manual Transmissions-Front Wheel Drive
AT . . . . Automatic Transmissions-Rear Wheel Drive
MT . . . . . Manual Transmissions-Rear Wheel Drive
SOHC . . . . . . . . . . . Single Over Head Cam Engine
DOHC . . . . . . . . . . Double Over Head Cam Engine
Built-Up-Export . . . . . . . . Vehicles Built For Sale In

Markets Other Than North America

Except-Built-Up-Export . . Vehicles Built For Sale In

North America

WARNINGS - GENERAL

WARNINGS provide information to prevent per-

sonal injury and vehicle damage. Below is a list of
general warnings that should be followed any time a
vehicle is being serviced.

WARNING:: ALWAYS WEAR SAFETY GLASSES FOR
EYE PROTECTION.

WARNING: USE SAFETY STANDS ANYTIME A PRO-
CEDURE REQUIRES BEING UNDER A VEHICLE.

WARNING: BE SURE THAT THE IGNITION SWITCH
ALWAYS IS IN THE OFF POSITION, UNLESS THE
PROCEDURE REQUIRES IT TO BE ON.

WARNING:

SET

THE

PARKING

BRAKE

WHEN

WORKING

ON

ANY

VEHICLE.

AN

AUTOMATIC

TRANSMISSION SHOULD BE IN PARK. A MANUAL
TRANSMISSION SHOULD BE IN NEUTRAL.

WARNING: OPERATE THE ENGINE ONLY IN A
WELL-VENTILATED AREA.

WARNING: KEEP AWAY FROM MOVING PARTS
WHEN THE ENGINE IS RUNNING, ESPECIALLY THE
FAN AND BELTS.

WARNING: TO PREVENT SERIOUS BURNS, AVOID
CONTACT WITH HOT PARTS SUCH AS THE RADIA-

TOR, EXHAUST MANIFOLD(S), TAIL PIPE, CATA-
LYTIC CONVERTER AND MUFFLER.

WARNING: DO NOT ALLOW FLAME OR SPARKS
NEAR

THE

BATTERY.

GASES

ARE

ALWAYS

PRESENT IN AND AROUND THE BATTERY.

WARNING: ALWAYS REMOVE RINGS, WATCHES,
LOOSE HANGING JEWELRY AND LOOSE CLOTH-
ING.

DIAGNOSIS AND TESTING - WIRING HARNESS

TROUBLESHOOTING TOOLS

When diagnosing a problem in an electrical circuit

there are several common tools necessary. These tools
are listed and explained below.

• Jumper Wire - This is a test wire used to con-

nect two points of a circuit. It can be used to bypass
an open in a circuit.

WARNING: NEVER USE A JUMPER WIRE ACROSS
A

LOAD,

SUCH

AS

A

MOTOR,

CONNECTED

BETWEEN A BATTERY FEED AND GROUND.

• Voltmeter - Used to check for voltage on a cir-

cuit. Always connect the black lead to a known good
ground and the red lead to the positive side of the
circuit.

CAUTION: Most of the electrical components used
in today’s vehicles are Solid State. When checking
voltages in these circuits, use a meter with a 10 -
megohm or greater impedance rating.

• Ohmmeter - Used to check the resistance

between two points of a circuit. Low or no resistance
in a circuit means good continuity.

CAUTION: Most of the electrical components used
in today’s vehicles are Solid State. When checking
resistance in these circuits use a meter with a 10 -
megohm or greater impedance rating. In addition,
make sure the power is disconnected from the cir-
cuit. Circuits that are powered up by the vehicle’s
electrical system can cause damage to the equip-
ment and provide false readings.
