REAR AXLE - 194RBI

TABLE OF CONTENTS

page

page

REAR AXLE - 194RBI

ADJUSTMENTS . . . . . . . . . . . . . . . . . . . . . . . . . . 14

SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . 22

REAR AXLE - 194RBI

ADJUSTMENT

Ring and pinion gears are supplied as matched

sets only. The identifying numbers for the ring and
pinion gear are etched into the face of each gear (Fig.
1). A plus (+) number, minus (–) number or zero (0) is
etched into the face of the pinion gear. This number
is the amount (in thousandths of an inch) the depth
varies from the standard depth setting of a pinion
etched with a (0). The standard setting from the cen-
ter line of the ring gear to the back face of the pinion
is 96.850 mm (3.813 in.). The standard depth pro-
vides the best teeth contact pattern. Refer to Back-
lash and Contact Pattern Analysis Paragraph in this
section for additional information.

Compensation

for

pinion

depth

variance

is

achieved with select shims. The shims are placed
under the inner pinion bearing cone (Fig. 2).

If a new gear set is being installed, note the depth

variance etched into both the original and replace-
ment pinion gear. Add or subtract the thickness of
the original depth shims to compensate for the differ-
ence in the depth variances. Refer to the Depth Vari-
ance charts.

Note where Old and New Pinion Marking columns

intersect.

Intersecting

figure

represents

plus

or

minus amount needed.

Note the etched number on the face of the drive

pinion gear (–1, –2, 0, +1, +2, etc.). The numbers rep-
resent thousands of an inch deviation from the stan-
dard. If the number is negative, add that value to the
required thickness of the depth shim(s). If the num-
ber is positive, subtract that value from the thickness
of the depth shim(s). If the number is 0 no change is
necessary. Refer to the Pinion Gear Depth Variance
Chart.

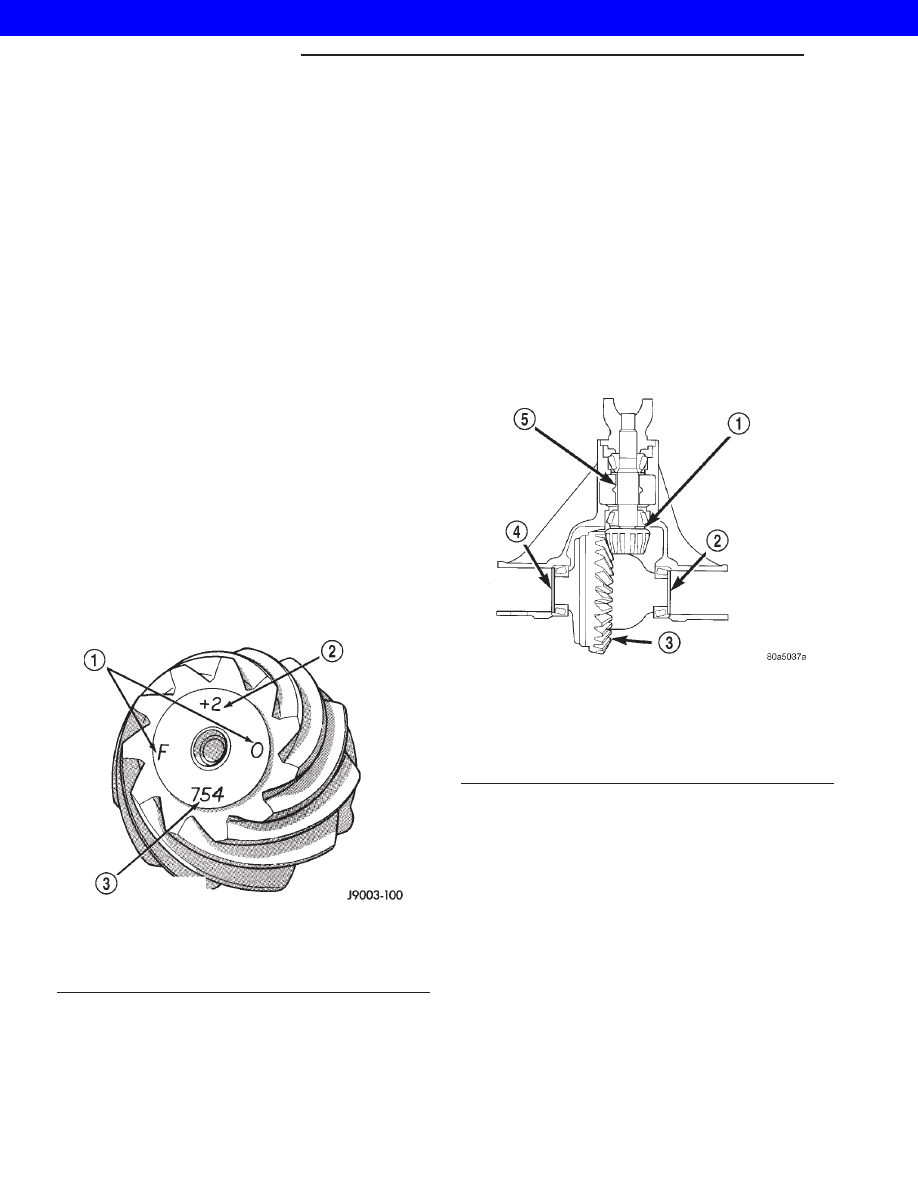

Fig. 1 Pinion Gear ID Numbers

1 - PRODUCTION NUMBERS
2 - PINION GEAR DEPTH VARIANCE
3 - GEAR MATCHING NUMBER

Fig. 2 Adjustment Shim Locations

1 - PINION GEAR DEPTH SHIM
2 - DIFFERENTIAL BEARING SHIM
3 - RING GEAR
4 - DIFFERENTIAL BEARING SHIM
5 - COLLAPSIBLE SPACER

3s - 14

REAR AXLE - 194RBI

XJ

2001 JEEP CHEROKEE

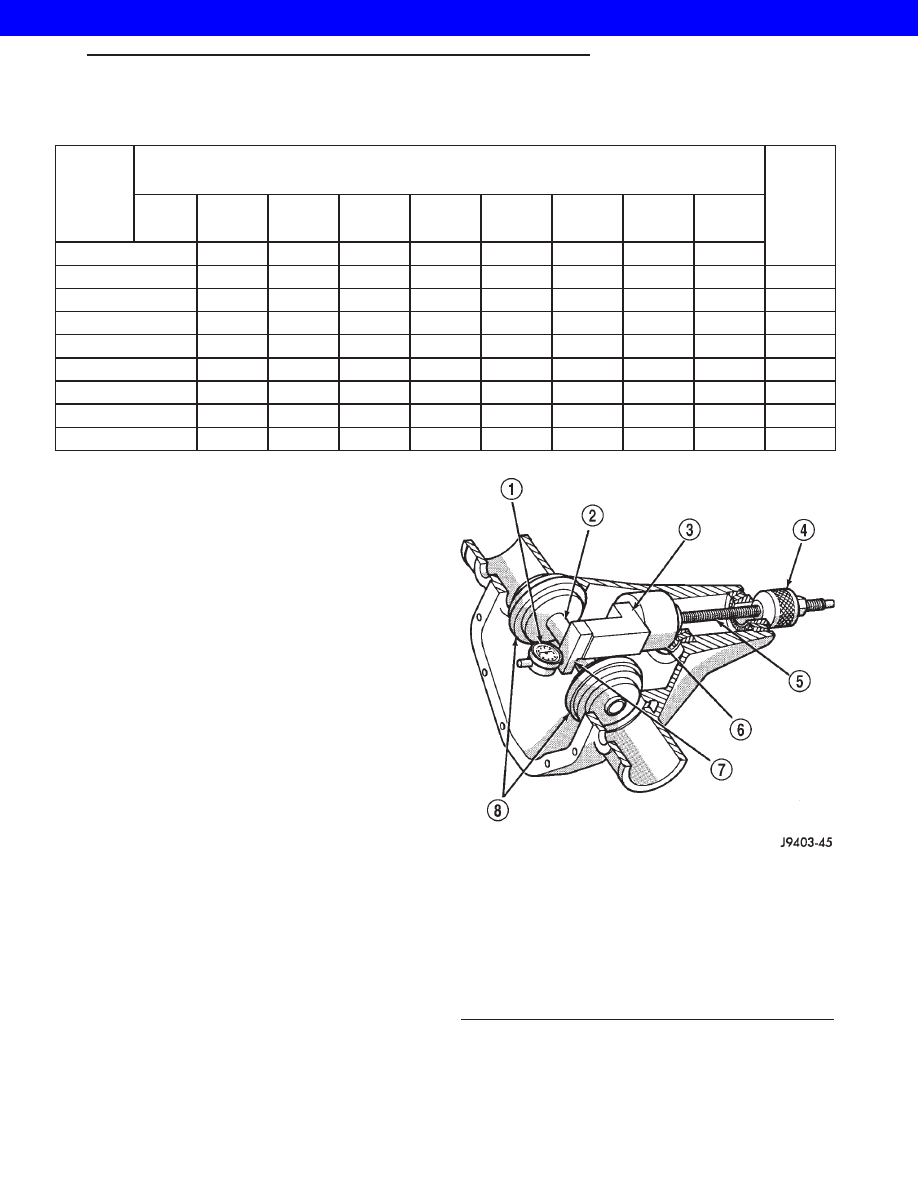

PINION GEAR DEPTH VARIANCE

Original

Pinion

Gear

Depth

Variance

Replacement Pinion Gear Depth Variance

2

4

2

3

2

2

2

1

0

+1

+2

+3

+4

+4

+0.008

+0.007

+0.006

+0.005

+0.004

+0.003

+0.002

+0.001

0

+3

+0.007

+0.006

+0.005

+0.004

+0.003

+0.002

+0.001

0

2

0.001

+2

+0.006

+0.005

+0.004

+0.003

+0.002

+0.001

0

2

0.001

2

0.002

+1

+0.005

+0.004

+0.003

+0.002

+0.001

0

2

0.001

2

0.002

2

0.003

0

+0.004

+0.003

+0.002

+0.001

0

2

0.001

2

0.002

2

0.003

2

0.004

2

1

+0.003

+0.002

+0.001

0

2

0.001

2

0.002

2

0.003

2

0.004

2

0.005

2

2

+0.002

+0.001

0

2

0.001

2

0.002

2

0.003

2

0.004

2

0.005

2

0.006

2

3

+0.001

0

2

0.001

2

0.002

2

0.003

2

0.004

2

0.005

2

0.006

2

0.007

2

4

0

2

0.001

2

0.002

2

0.003

2

0.004

2

0.005

2

0.006

2

0.007

2

0.008

PINION DEPTH MEASUREMENT

Measurements are taken with pinion cups and pin-

ion bearings installed in the housing. Take measure-
ments with a Pinion Gauge Set, Pinion Block 6735,
Arbor Discs 6732 and Dial Indicator C-3339 (Fig. 3).

(1) Assemble Pinion Height Block 6739, Pinion

Block 6735 and rear pinion bearing onto Screw 6741
(Fig. 3).

(2) Insert assembled height gauge components,

rear bearing and screw into the housing through pin-
ion bearing cups (Fig. 4).

(3) Install front pinion bearing and Cone 6740

hand tight (Fig. 3).

(4) Place Arbor Disc 6732 on Arbor D-115-3 in posi-

tion in the housing side bearing cradles (Fig. 5).
Install differential bearing caps on Arbor Discs and
tighten cap bolts. Refer to the Torque Specifications
in this section.

NOTE: Arbor Discs 6732 have different step diame-
ters to fit other axle sizes. Pick correct size step for
axle being serviced.

Fig. 3 Pinion Gear Depth Tools

1 - DIAL INDICATOR
2 - ARBOR
3 - PINION HEIGHT BLOCK
4 - CONE
5 - SCREW
6 - PINION BLOCK
7 - SCOOTER BLOCK
8 - ARBOR DISC

XJ

REAR AXLE - 194RBI

3s - 15

REAR AXLE - 194RBI (Continued)

2001 JEEP CHEROKEE

(5) Assemble Dial Indicator C-3339 into Scooter

Block D-115-2 and secure set screw.

(6) Place Scooter Block/Dial Indicator in position

in axle housing so dial probe and scooter block are
flush against the surface of the pinion height block.
Hold scooter block in place and zero the dial indica-
tor. Tighten dial indicator face lock screw.

(7) With scooter block still in position against the

pinion height block, slowly slide the dial indicator
probe over the edge of the pinion height block.
Observe how many revolutions counterclockwise the
dial pointer travels (approximately 0.125 in.) to the
out-stop of the dial indicator.

(8) Slide the dial indicator probe across the gap

between the pinion height block and the arbor bar
with the scooter block against the pinion height block
(Fig. 6). When the dial probe contacts the arbor bar,
the dial pointer will turn clockwise. Continue moving
the dial probe to the crest of the arbor bar and record
the highest reading. If the dial indicator can not
achieve the zero reading, the rear bearing cup or the
pinion depth gauge set is not installed correctly.

(9) Select a shim equal to the dial indicator read-

ing plus the drive pinion gear depth variance number
etched in the face of the pinion gear (Fig. 1) using
the opposite sign on the variance number. For exam-
ple, if the depth variance is –2, add +0.002 in. to the
dial indicator reading.

(10) Remove the pinion depth gauge components

from the housing

DIFFERENTIAL BEARING PRELOAD

Differential side bearing preload and gear backlash

is achieved by selective shims inserted between the
bearing cup and the housing. The proper shim thick-
ness can be determined using slip-fit Dummy Bear-
ings D-348 in place of the differential side bearings
and a Dial Indicator C-3339. Before proceeding with
the differential bearing preload and gear backlash
measurements, measure the pinion gear depth and
prepare the pinion gear for installation. Establishing
proper pinion gear depth is essential to establishing
gear backlash and tooth contact patterns. After the
overall shim thickness to take up differential side
play is measured, the pinion gear is installed and the
gear backlash shim thickness is measured. The over-
all shim thickness is the total of the dial indicator
reading, starting point shim thickness and the pre-

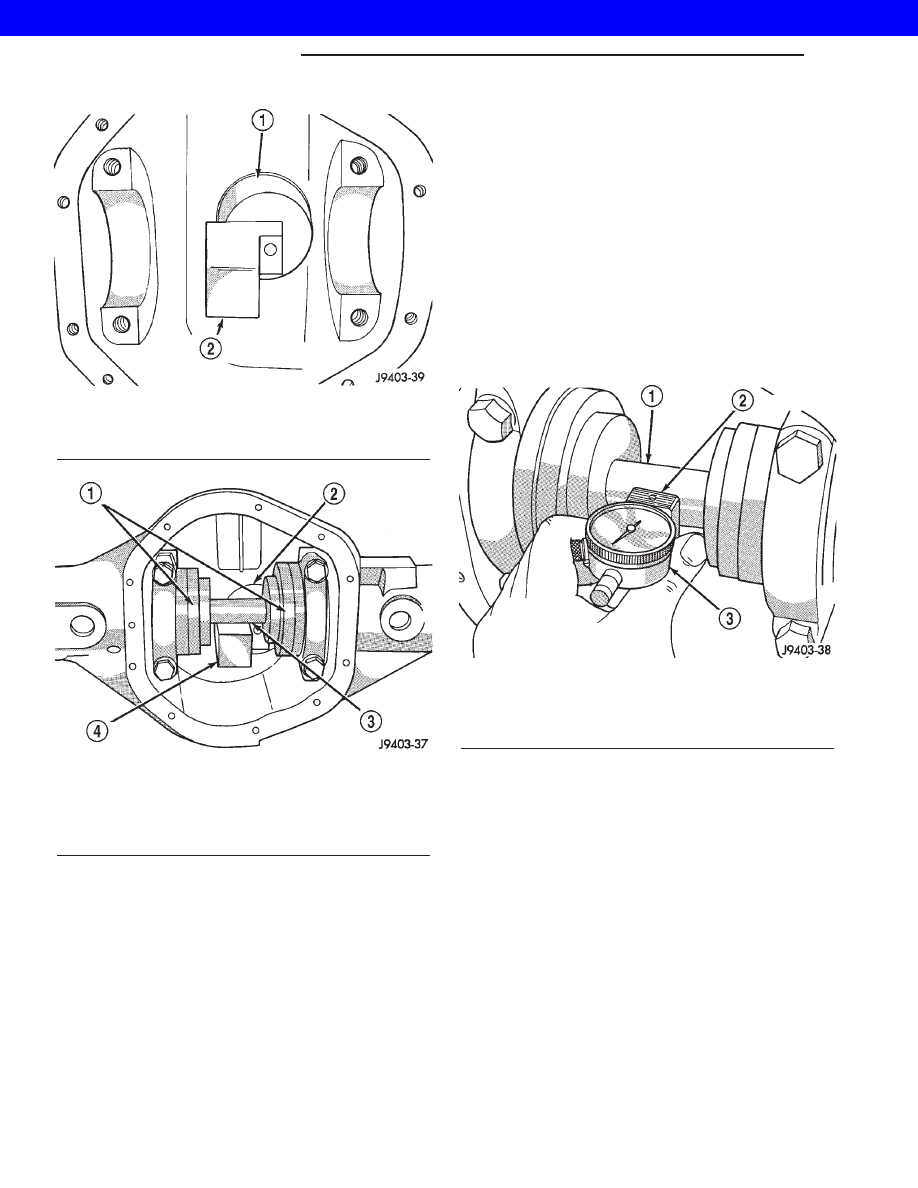

Fig. 4 Pinion Height Block

1 - PINION BLOCK
2 - PINION HEIGHT BLOCK

Fig. 5 Gauge Tools In Housing

1 - ARBOR DISC
2 - PINION BLOCK
3 - ARBOR
4 - PINION HEIGHT BLOCK

Fig. 6 Pinion Gear Depth Measurement

1 - ARBOR
2 - SCOOTER BLOCK
3 - DIAL INDICATOR

3s - 16

REAR AXLE - 194RBI

XJ

REAR AXLE - 194RBI (Continued)

2001 JEEP CHEROKEE

load specification added together. The gear backlash
measurement determines the thickness of the shim
used on the ring gear side of the differential case.
Subtract the gear backlash shim thickness from the
total overall shim thickness and select that amount
for the pinion gear side of the differential (Fig. 7).

PRELOAD SHIM SELECTION

NOTE: It is difficult to salvage the differential side
bearings during the removal procedure. Install
replacement bearings if necessary.

(1) Remove side bearings from differential case.
(2) Install ring gear, if necessary, on differential

case and tighten bolts to specification.

(3) Install Dummy Bearings D-348 on differential

case.

(4) Install differential case in the housing.
(5) Insert Dummy Shims 8107 (0.118 in. / 3.0 mm)

starting point shims between the dummy bearing
and the housing (Fig. 8).

(6) Install bearing caps in their correct positions

and snug the bolts.

(7) Using a dead-blow hammer to seat the differ-

ential dummy bearings to each side of the housing
(Fig. 9) and (Fig. 10).

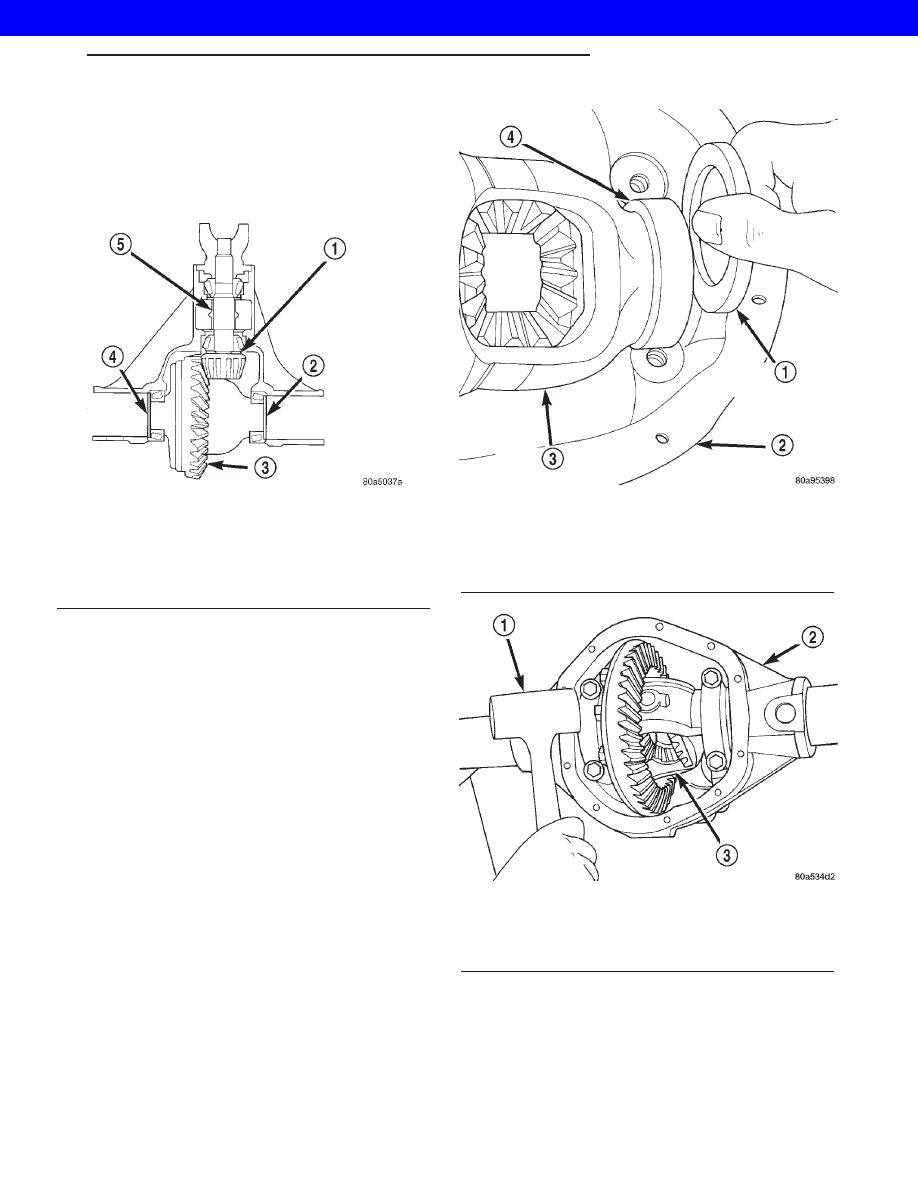

Fig. 7 Adjustment Shim

1 - PINION GEAR DEPTH SHIM
2 - DIFFERENTIAL BEARING SHIM
3 - RING GEAR
4 - DIFFERNTIAL BEARING SHIM
5 - COLLAPSIBLE SPACER

Fig. 8 Starting Point

1 - DUMMY SHIM
2 - DIFFERENTIAL HOUSING
3 - DIFFERENTIAL CASE
4 - DUMMY BEARINGS

Fig. 9 Seat Pinion Side Dummy Bearing

1 - DEAD-BLOW HAMMER
2 - DIFFERENTIAL HOUSING
3 - DIFFERENTIAL CASE
