SPECIFICATIONS (Continued)

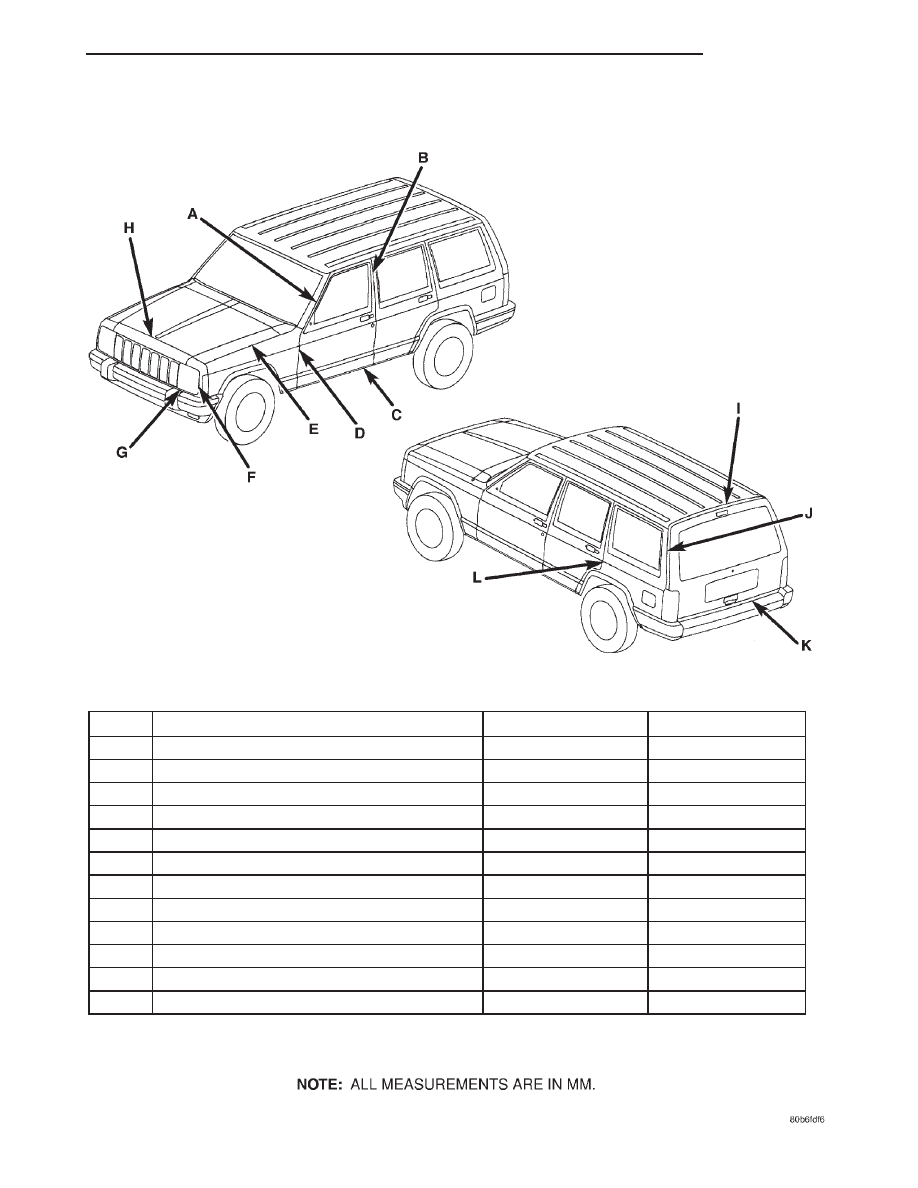

BODY GAP AND FLUSH MEASUREMENTS

LOCATION

GAP

FLUSH

A

Front Door to Windshield Pillar

6.4 +/- 2.0

1.6 +/- 2.0

B

Front Door to REar Door

6.4 +/1 1.5

0.0 +/- 1.5

C

Front Door to Aperture at Sill

8.1 +/- 1.5

0.0 +/- 1.5

D

Front Door to Fender

6.4 +/- 1.5

00 +/- 1.5

E

Hood to Fender

5.6 +/- 1.5

0.5 +/- 1.5

F

Headlamp to Fender

5.6 +/- 1.5

0.5 +/- 1.5

G

Headlamp to Roof

N/A

0.74 +/- 1.0

H

Grille to Hood

6.0 +/- 1.5

0.24 +/- 1.5

I

Liftgate to Roof

7.5 +/- 1.5

0.5 +/- 1.5

J

Liftgate to Aperture

6.5 +/- 1.5

0.0 +/- 1.5

K

Liftgate to Fascia

X. X +/- 2.0

N/A

L

Rear Door to Quarter Panel

6.4 +/- 1.5

0.0 +/- 1.5

XJ

BODY

23 - 127

SPECIFICATIONS (Continued)

BODY OPENING DIMENSIONS

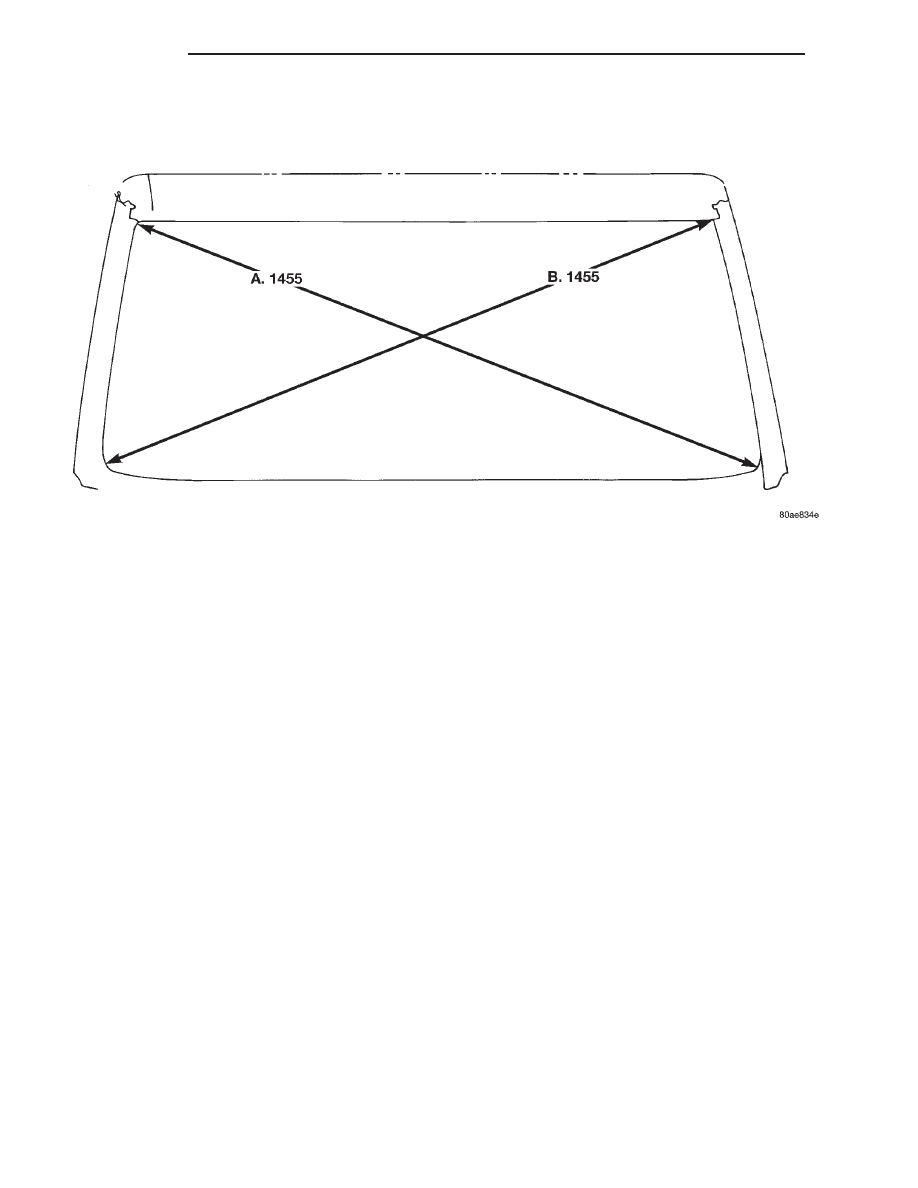

WINDSHIELD OPENING

• A. & B. Center of radius at bottom to center of

radius at top

23 - 128

BODY

XJ

SPECIFICATIONS (Continued)

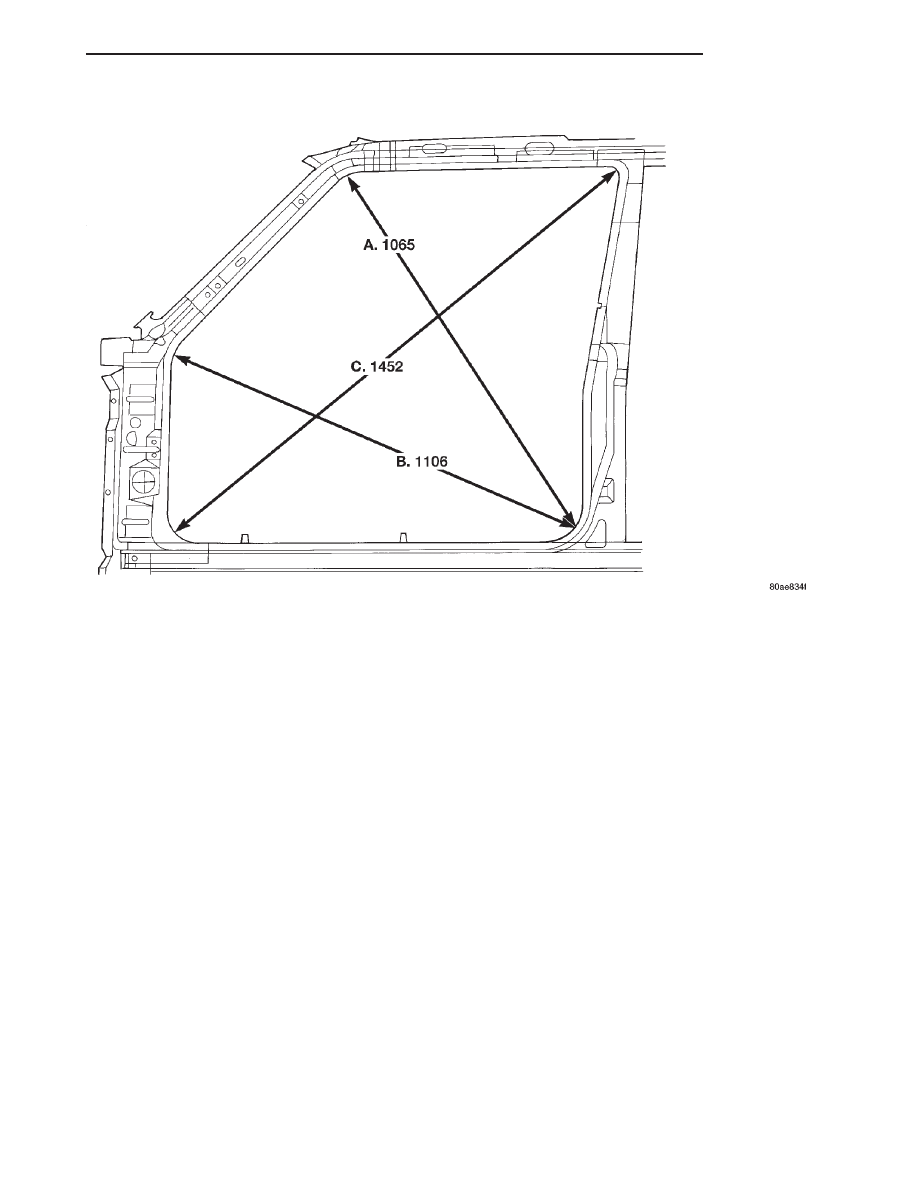

FRONT DOOR OPENING 2–DOOR

• A. Center of front door lower rear radius to cen-

ter of A-pillar radius

• B. Center of radius at bottom rear to center of

radius at lower A-pillar

• C. Center of radius at bottom front to center of

radius at top rear

XJ

BODY

23 - 129

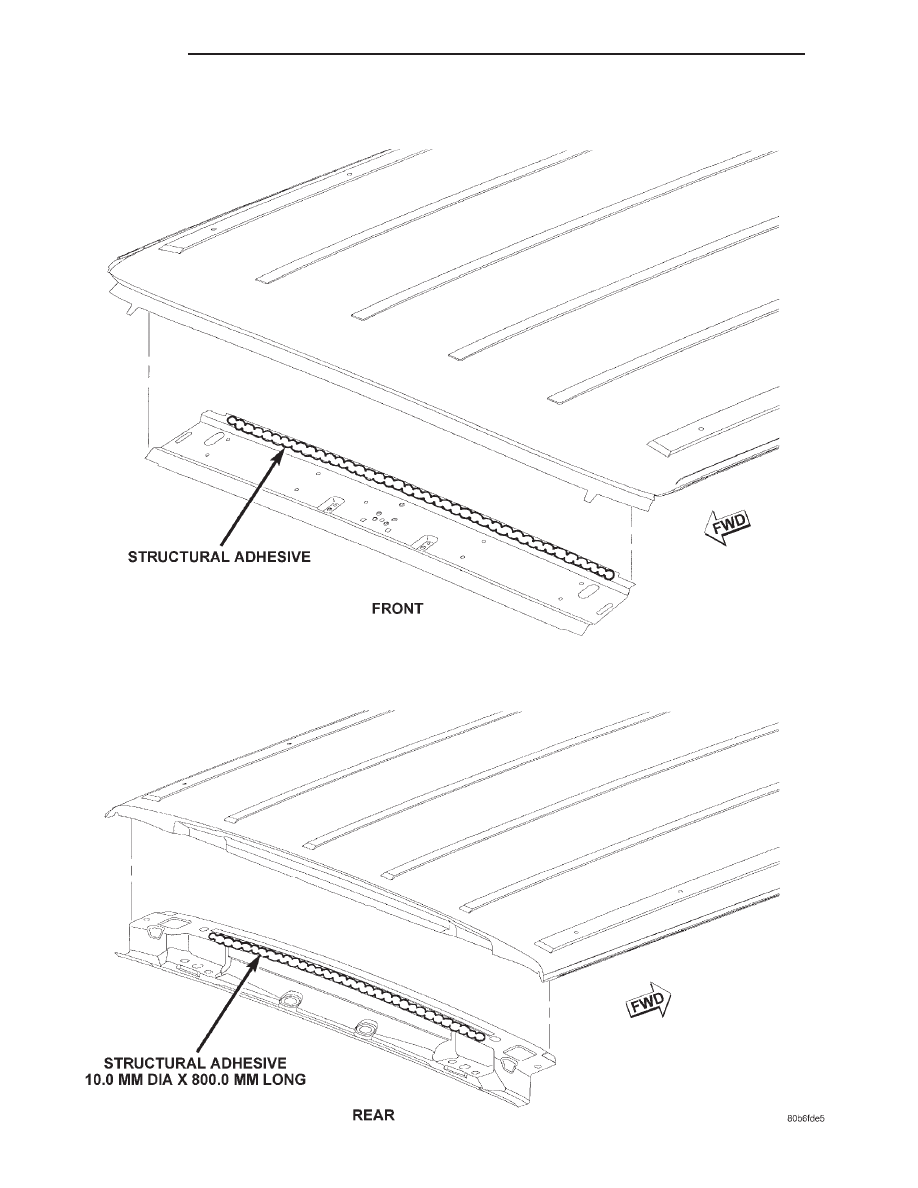

SPECIFICATIONS (Continued)
