(3) Remove the remaining sealant and clean the

roof flange.

INSTALLATION

(1) Position the drip rail molding with clips at the

roof flange and force the clips onto the roof flange.

(2) Apply sealant to the inner side of the molding

to seal the roof flange.

LUGGAGE RACK

REMOVAL

(1) Remove slide rail screws (Fig. 63).
(2) Remove luggage rack from roof.

NOTE: Skid strips are attached to roof panel with
adhesive.

(3) Loosen each skid strip with a heat gun.
(4) Lift one edge of each skid strip with a putty

knife and peel it from roof panel.

(5) Remove original adhesive from roof with an

adhesive removal solution.

(6) If original skid strips are installed, remove all

original adhesive from m.

INSTALLATION

(1) Install 3M 06379 double-sided tape, or an

equivalent on skid strips.

(2) Remove backing from double-sided tape, align

each skid strip on roof, and position it on roof panel.

(3) Verify that each skid strip is properly aligned.
(4) Press each skid strip onto roof panel with a

roller (or use hand pressure).

NOTE: To prevent water leaks, apply 3M Drip-Chek
Sealant, or equivalent.

(5) Position luggage rack on roof with screw holes

aligned.

(6) Install and tighten slide rail screws.

AIR EXHAUST GRILLE

REMOVAL

(1) Remove the screw that attaches the grille to

door the opening panel (Fig. 64).

(2) Pry the bottom edge of the grille from the door

opening panel.

(3) Pull downward and remove the grille from

exhaust port in the door opening panel.

INSTALLATION

(1) Position the slot located in the upper end of

replacement grille at the exhaust port and insert
edge in the slot.

(2) Push inward and seat the grille in the exhaust

port.

(3) Install the screw to attach the grille to the door

opening panel.

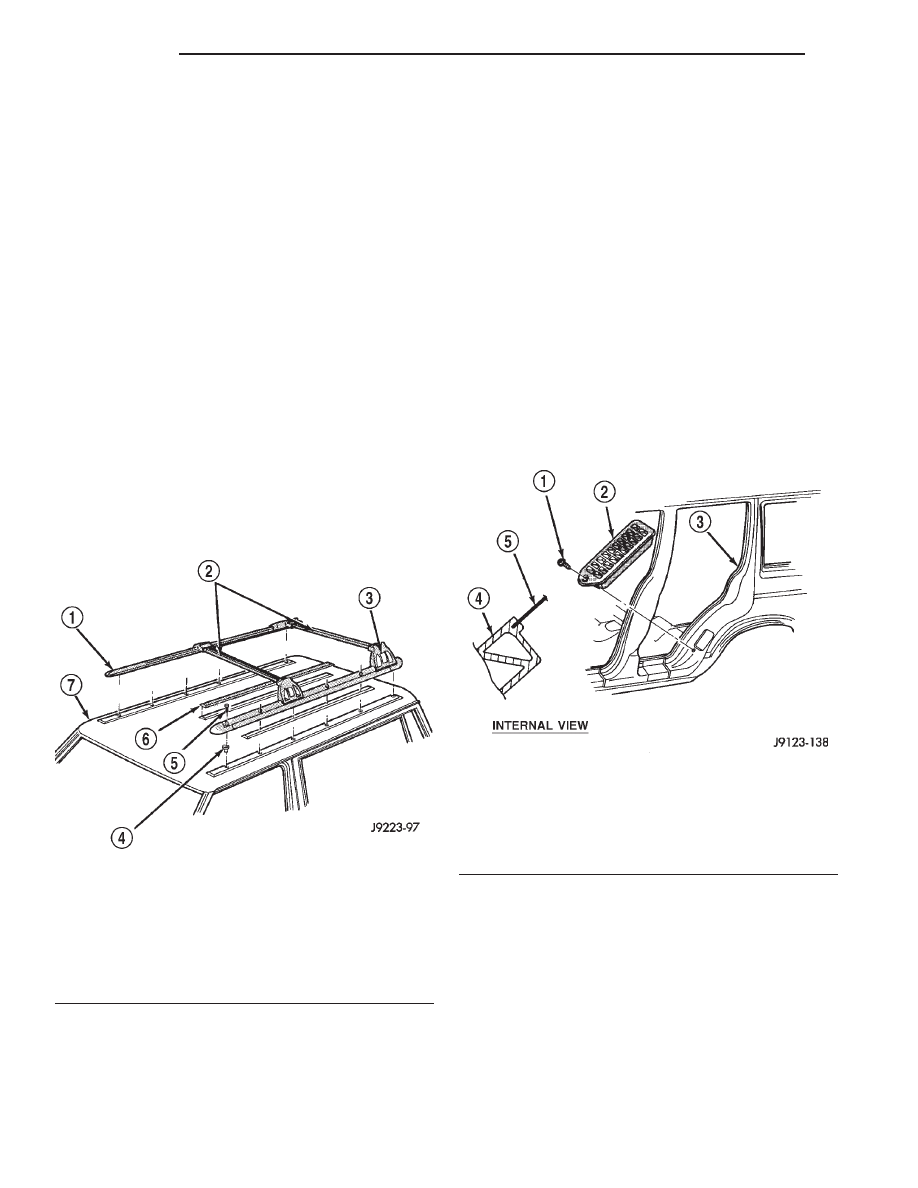

Fig. 63 Luggage Rack

1 – SIDE RAIL
2 – CROSS RAIL
3 – CROSS RAIL ADJUSTMENT RELEASE BUTTON
4 – RIVET-NUT
5 – SCREW
6 – SKID STRIP
7 – ROOF

Fig. 64 Door Opening Air Exhaust Grille

1 – SCREW
2 – AIR EXHAUST GRILLE
3 – C-PILLER
4 – AIR EXHAUST GRILLE
5 – DOOR OPENING PANEL

23 - 50

BODY

XJ

REMOVAL AND INSTALLATION (Continued)

A-PILLAR TRIM

REMOVAL

(1) Remove front and rear assist handles, if

equipped.

(2) Remove the inner scuff plate.
(3) Remove the lower A-pillar cowl trim.
(4) Using a small flat blade, pry the trim plugs

from the A-pillar trim.

(5) Remove the screws attaching the A-pillar trim

to the A-pillar (Fig. 65).

(6) Separate the A-pillar trim from the A-pillar.

INSTALLATION

(1) Position the A-pillar trim on the A-pillar.
(2) Install the screws attaching the A-pillar trim to

the A-pillar.

(3) Install the trim plugs.
(4) Install the lower A-pillar cowl trim.
(5) Install the inner scuff plate.
(6) Install the assist handles.

LOWER A-PILLAR COWL TRIM

REMOVAL

(1) Remove the inner scuff plate.
(2) Remove the nut behind the fuse panel access

door (Right side only) (Fig. 66).

(3) Remove the fasteners attaching the lower A-pil-

lar cowl trim to the A-pillar lower cowl.

(4) Separate the lower A-pillar cowl trim from the

A-pillar lower cowl.

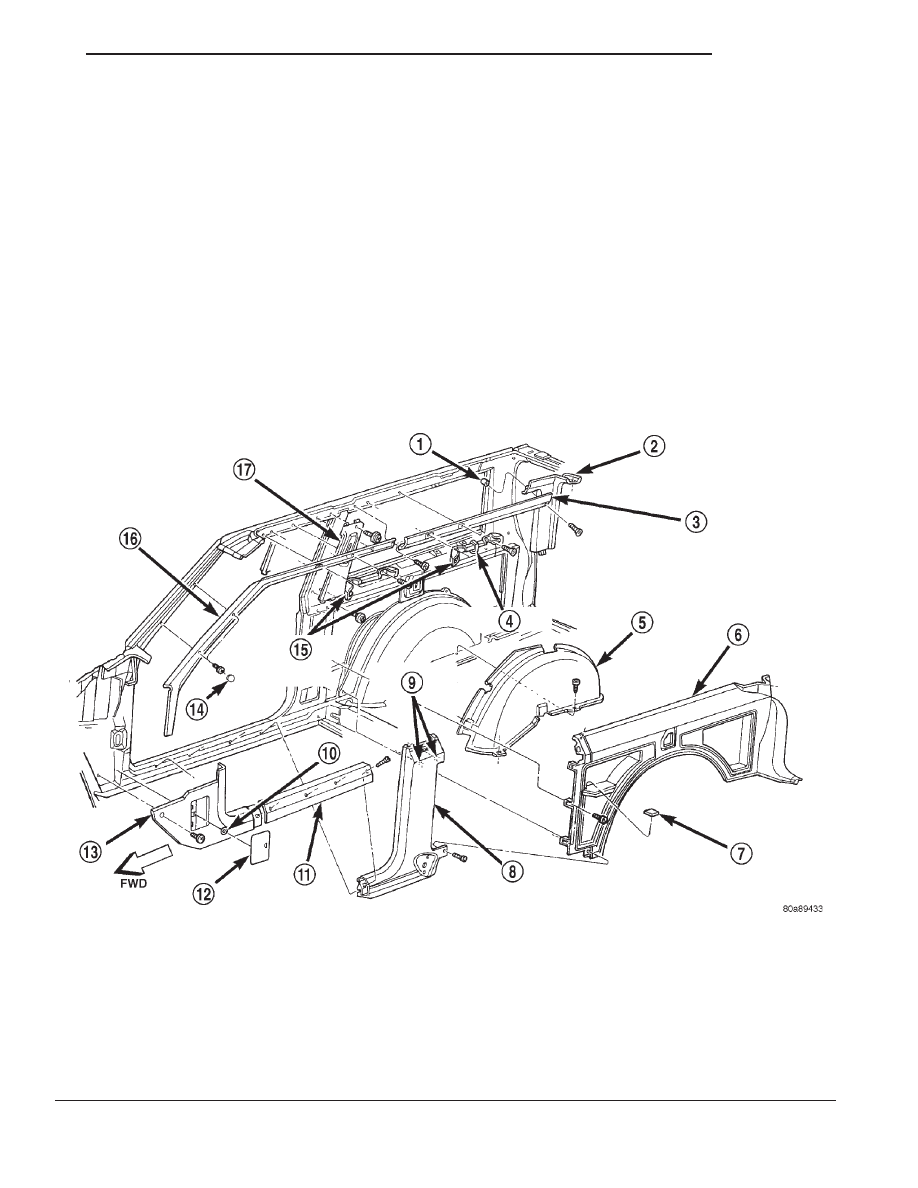

Fig. 65 Trim Panels—2-Door Vehicles

1 – SPACER
2 – LIFTGATE PILLAR TRIM
3 – UPPER QUARTER PANEL TRIM
4 – COAT HOOK
5 – WHEELHOUSE COVER
6 – LOWER QUARTER PANEL TRIM
7 – COVER
8 – LOWER B-PILLAR TRIM
9 – PUSH-IN FASTENER

10 – NUT
11 – INNER SCUFF PLATE
12 – ACCESS DOOR
13 – COWL PANEL TRIM
14 – TRIM PLUG
15 – OVERHEAD ASSIST HANDLE
16 – A-PILLAR TRIM
17 – UPPER B-PILLAR TRIM

XJ

BODY

23 - 51

REMOVAL AND INSTALLATION (Continued)

INSTALLATION

(1) Position the lower A-pillar cowl trim on the

A-pillar lower cowl.

(2) Install the screws attaching the lower A-pillar

cowl trim to the A-pillar lower cowl.

(3) Install the nut behind the fuse panel access

door (Right side only).

(4) Install the inner scuff plate.

FRONT INNER SCUFF PLATE

REMOVAL

(1) If necessary, remove the bucket seat side shield

trim cover.

(2) Remove the screws attaching the inner scuff

plate to the front door sill (Fig. 65).

(3) Separate the inner scuff plate from the door

sill.

INSTALLATION

(1) Position the inner scuff plate on the front door

sill.

(2) Install the screws attaching the inner scuff

plate to the front door sill.

(3) If removed, install the bucket seat side shield

trim cover.

DOOR SILL SCUFF PLATE

REMOVAL

(1) Remove the screws attaching the door sill scuff

plate to the door sill (Fig. 67).

(2) Separate the scuff plate from the door sill.

INSTALLATION

(1) Position the scuff plate on the door sill.
(2) Install the screws attaching the door sill scuff

plate to the door sill.

ASSIST HANDLE

REMOVAL

(1) Using a trim stick or equivalent, open the end

covers to access the screws.

(2) Remove the screws (Fig. 65).
(3) Separate the assist handle from the trim.

INSTALLATION

(1) Position the handle on the trim.
(2) Install the screws.
(3) Install the covers.

B-PILLAR TRIM

REMOVAL

(1) Remove the inner scuff plate.
(2) Remove the upper door opening trim (4-door

vehicles) (Fig. 68).

(3) Remove the upper quarter panel trim (2-door

vehicles) (Fig. 65).

(4) Remove the rear A-pillar trim screw.
(5) Remove the shoulder belt turning loop.
(6) Remove the seat/shoulder belt anchor bolt.
(7) Remove the screws attaching the B-pillar trim

to the B-pillar (2-door vehicles).

(8) Route the shoulder belt through the lower

B-pillar trim (2-door vehicles).

(9) Separate the B-pillar trim from the B-pillar.

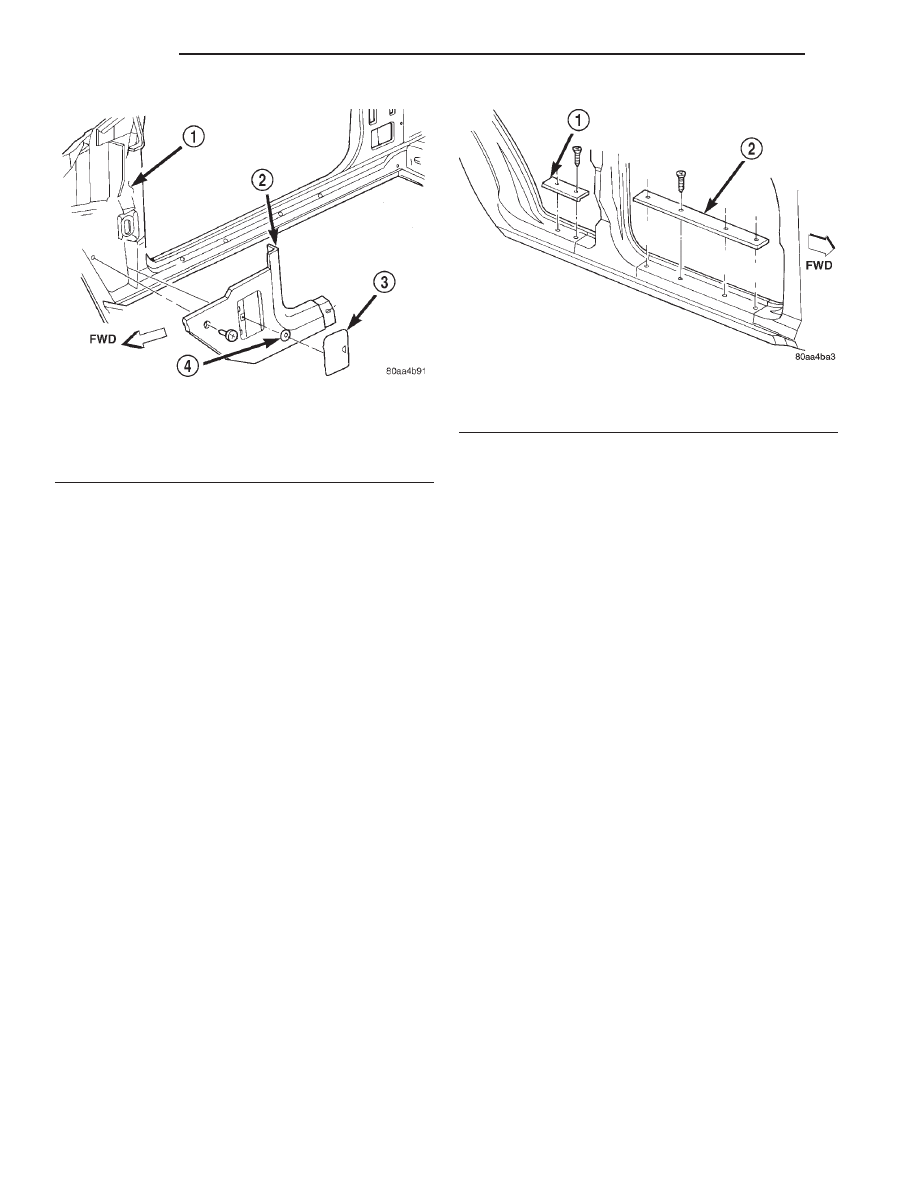

Fig. 66 Lower A-Pillar Cowl Trim

1 – COWL PANEL
2 – COWL PANEL TRIM
3 – ACCESS DOOR
4 – NUT

Fig. 67 Door Sill Scuff Plate

1 – REAR DOOR SILL SCUFF PLATE
2 – FRONT DOOR SILL SCUFF PLATE

23 - 52

BODY

XJ

REMOVAL AND INSTALLATION (Continued)

INSTALLATION

(1) Route the shoulder belt through the lower

B-pillar trim (2-door vehicles).

(2) Position the B-pillar trim on the B-pillar and

align push-in fasteners.

(3) Press the B-pillar trim on the B-pillar to

secure.

(4) Install the screws attaching the B-pillar trim to

the B-pillar (2-door vehicles).

(5) Install the seat/shoulder belt anchor bolt.
(6) Install the shoulder belt turning loop.
(7) Install the A-pillar trim.
(8) Install the upper quarter panel trim (2-door

vehicles) (Fig. 65).

(9) Install the upper door opening trim (4-door

vehicles) (Fig. 68).

(10) Install the inner scuff plate.

C-PILLAR TRIM

REMOVAL

(1) Remove the inner scuff plate.
(2) Remove the upper door opening trim.
(3) Remove the upper quarter panel trim.
(4) Remove the quarter panel trim extension.
(5) Remove the screws attaching the C-pillar trim

to the C-pillar (Fig. 68).

(6) Separate the C-pillar trim from the C-pillar.

INSTALLATION

(1) Position the C-pillar trim on the C-pillar.

Fig. 68 B-Pillar Trim—4-Door Vehicles

1 – UPPER DOOR OPENING TRIM
2 – C-PILLAR TRIM
3 – UPPER QUARTER PANEL TRIM
4 – LIFTGATE PILLAR TRIM
5 – WHEEL HOUSE COVER
6 – LOWER QUARTER PANEL TRIM
7 – QUARTER PANEL TRIM EXTENSION
8 – COAT HOOK
9 – OVERHEAD ASSIST HANDLE

10 – INNER SCUFF PLATE
11 – PUSH-IN FASTENER
12 – ACCESS DOOR
13 – NUT
14 – COWL PANEL TRIM
15 – A-PILLAR TRIM
16 – HEADLINER
17 – B-PILLAR TRIM
18 – TRIM PLUG

XJ

BODY

23 - 53

REMOVAL AND INSTALLATION (Continued)
