Jeep XJ. Manual - part 467





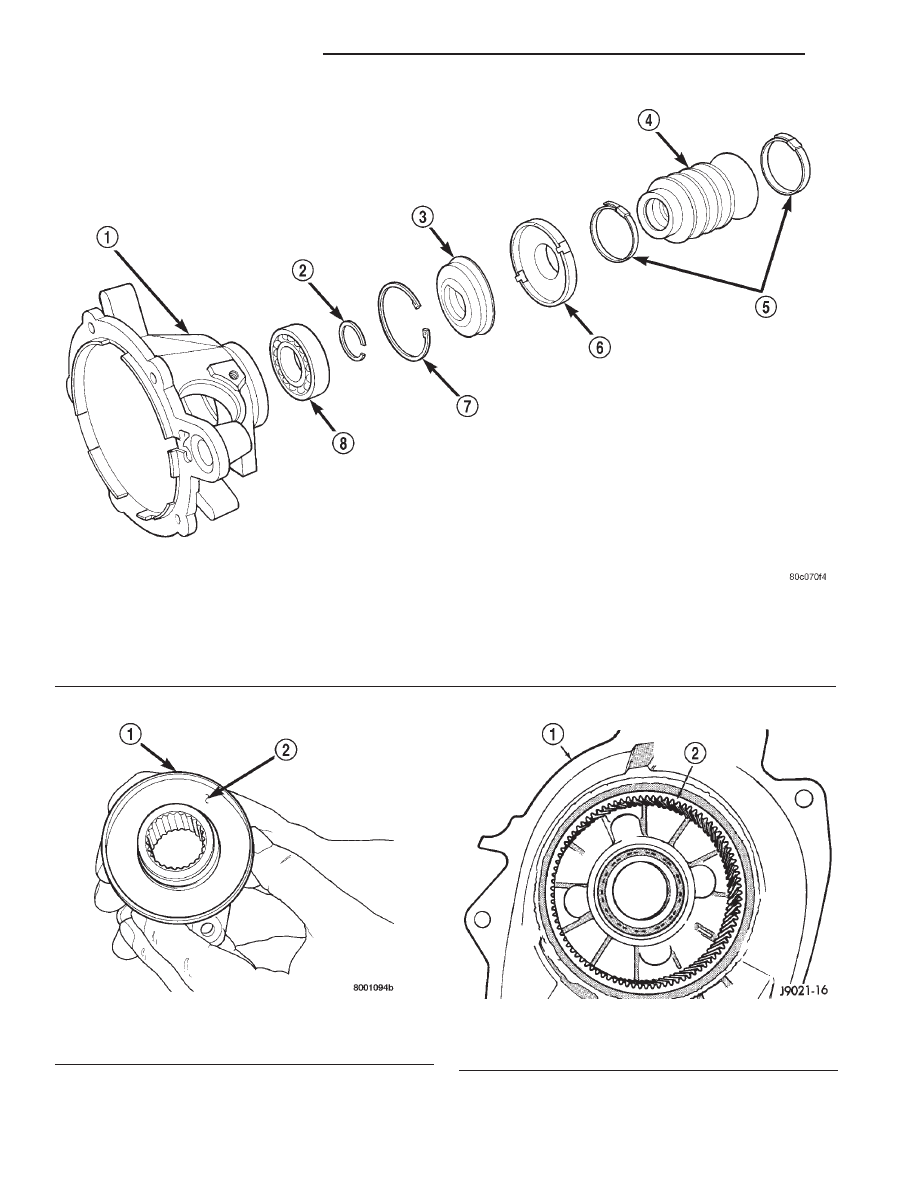

Fig. 94 Rear Retainer Components

1 – REAR RETAINER
2 – REAR BEARING I. D. RETAINING RING
3 – REAR SEAL
4 – BOOT

5 – BAND CLAMPS
6 – REAR SLINGER
7 – REAR BEARING O. D. RETAINING RING
8 – REAR BEARING

Fig. 95 Seal Contact Surface Of Yoke Slinger

1 – FRONT SLINGER (PART OF YOKE)
2 – SEAL CONTACT SURFACE MUST BE CLEAN AND SMOOTH

Fig. 96 Low Range Annulus Gear

1 – FRONT CASE
2 – LOW RANGE ANNULUS GEAR

21 - 404

NV242 TRANSFER CASE

XJ

CLEANING AND INSPECTION (Continued)

OIL PUMP/OIL PICKUP

Examine the oil pump pickup parts. Replace the

pump if any part appears to be worn or damaged. Do
not disassemble the pump as individual parts are not
available. The pump is only available as a complete
assembly. The pickup screen, hose, and tube are the
only serviceable parts and are available separately.

ADJUSTMENTS

SHIFT LINKAGE ADJUSTMENT

(1) Shift transfer case into 4L position.
(2) Raise vehicle.
(3) Loosen lock bolt on adjusting trunnion (Fig.

97).

(4) Be sure linkage rod slides freely in trunnion.

Clean rod and apply spray lube if necessary.

(5) Verify that transfer case range lever is fully

engaged in 4L position.

(6) Tighten adjusting trunnion lock bolt.
(7) Lower vehicle.

SPECIFICATIONS

TORQUE

DESCRIPTION

TORQUE

Plug, Detent . . . . . . . . . . 16–24 N·m (12–18 ft. lbs.)
Bolt, Diff. Case . . . . . . . . 17–27 N·m (15–24 ft. lbs.)
Plug, Drain/Fill . . . . . . . 20–25 N·m (15–25 ft. lbs.)
Bolt, Front Brg. Retainer . . . . . . . . . . . . 16–27 N·m

(12–20 ft. lbs.)

Bolt, Case Half . . . . . . . . 35–46 N·m (26–34 ft. lbs.)
Nut, Front Yoke . . . . 122–176 N·m (90–130 ft. lbs.)
Screw, Oil Pump . . . . . 1.2–1.8 N·m (12–15 in. lbs.)
Nut, Range Lever . . . . . . 27–34 N·m (20–25 ft. lbs.)
Bolt, Rear Retainer . . . . 35–46 N·m (26–34 ft. lbs.)
Nuts, Mounting . . . . . . . . . . . . . 35 N·m (26 ft. lbs.)
Bolts, U-Joint . . . . . . . . . . . . . . 19 N·m (17 ft. lbs.)

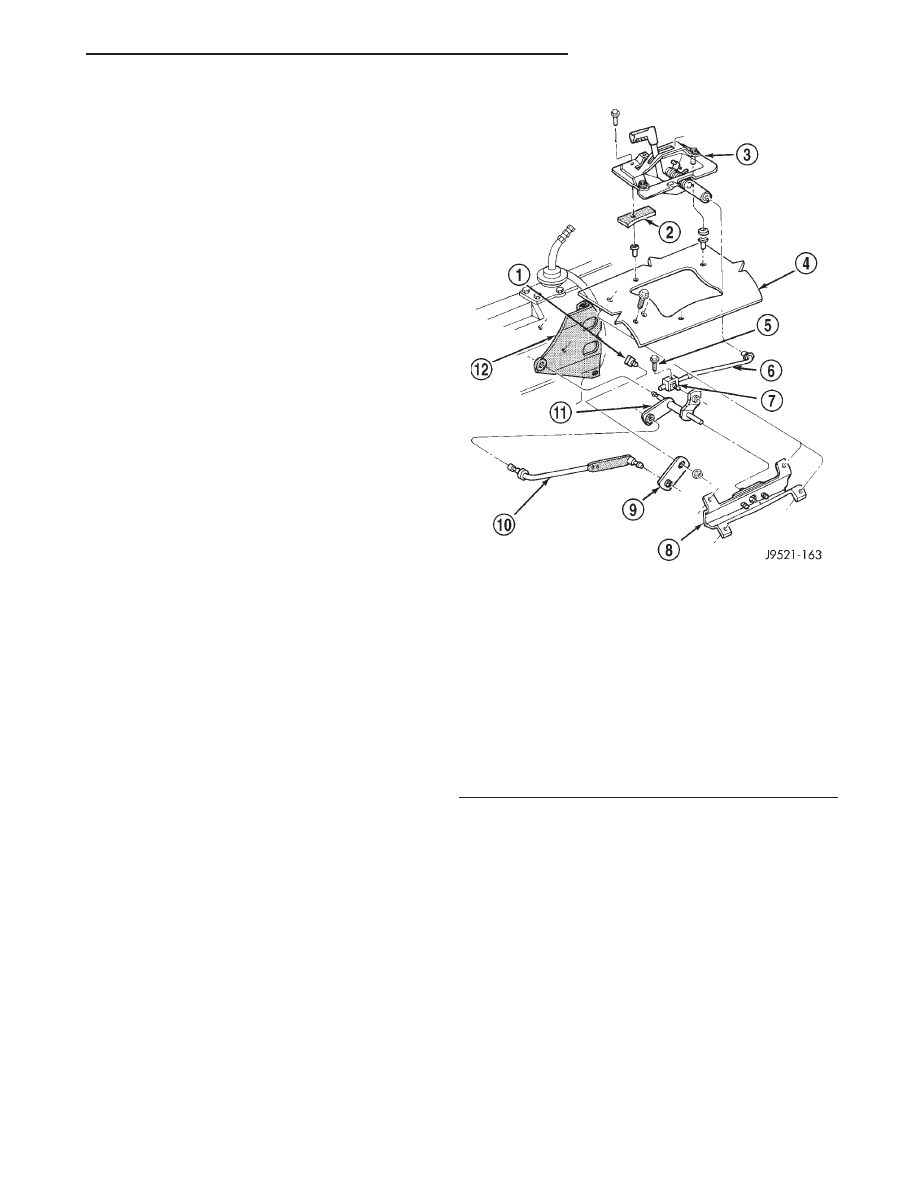

Fig. 97 Shift Linkage

1 – TRANSFER CASE SHIFT LEVER SHAFT
2 – SEAL
3 – TRANSFER CASE SHIFT LEVER ASSEMBLY
4 – FLOORPAN
5 – TRUNNION LOCK BOLT
6 – SHIFT ROD
7 – ADJUSTING TRUNNION
8 – TORQUE SHAFT BRACKET
9 – RANGE LEVER
10 – TORQUE SHAFT ROD
11 – TORQUE SHAFT
12 – LINKAGE BRACKET

XJ

NV242 TRANSFER CASE

21 - 405

CLEANING AND INSPECTION (Continued)

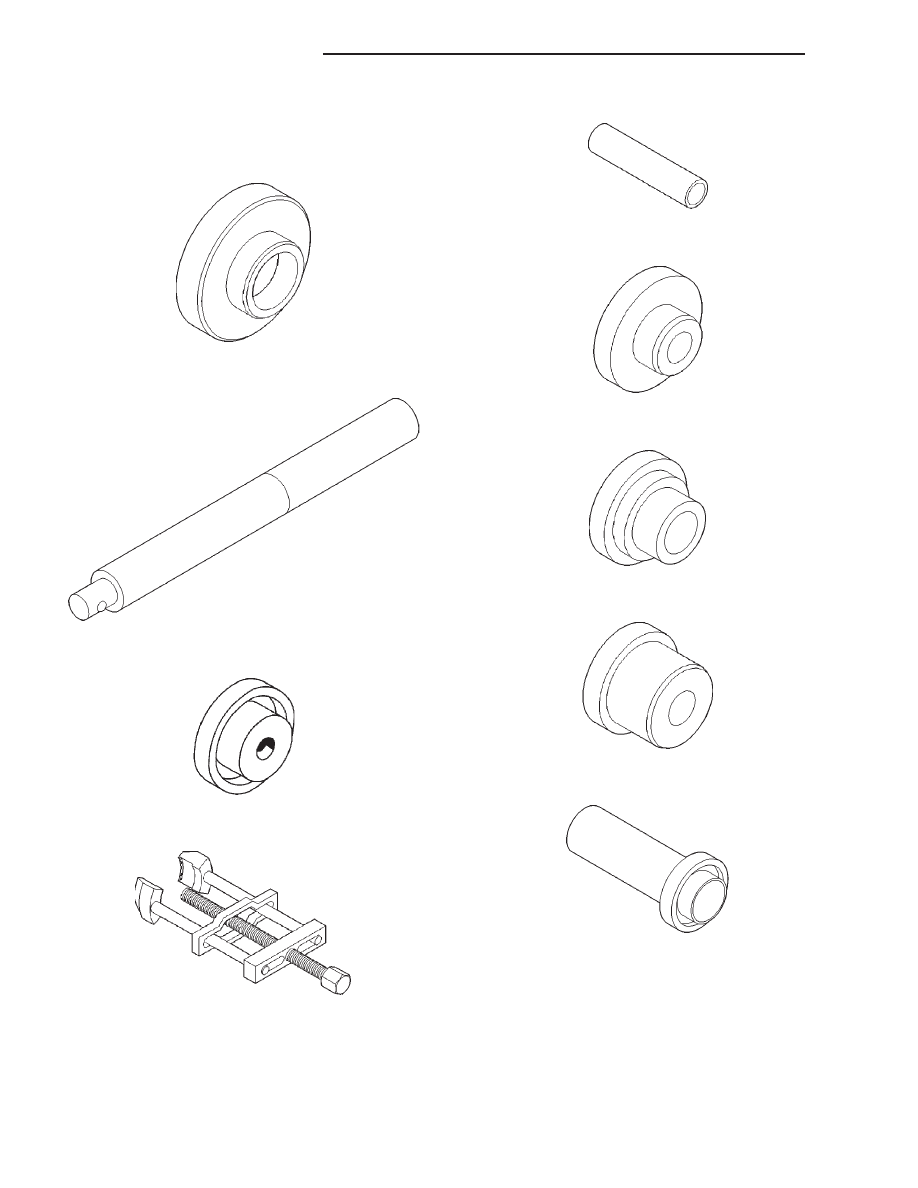

SPECIAL TOOLS

NV242

Installer—C-4076-B

Handle, Universal—C-4171

Remover—C-4210

Puller, Slinger—MD-998056–A

Installer—MD-998323

Installer, Bearing—5064

Installer—8128

Installer—5066

Installer—6952-A

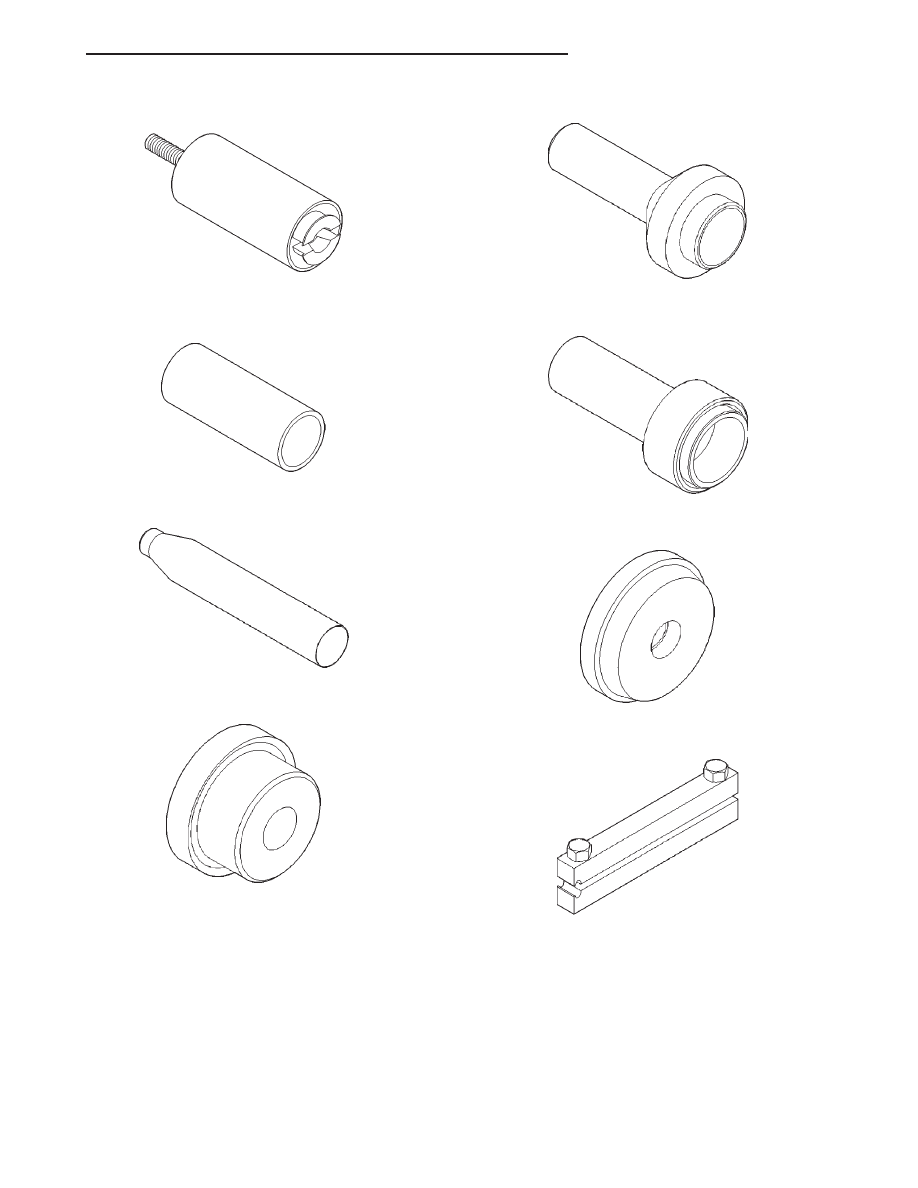

21 - 406

NV242 TRANSFER CASE

XJ

Remover—L-4454

Cup—8148

Seal Protector—6992

Installer, Input Gear Bearing—7829-A

Installer, Seal—7884

Installer, Pump Housing Seal—7888

Installer, Bearing—8033-A

Installer, Boot Clamp—C-4975-A

XJ

NV242 TRANSFER CASE

21 - 407

SPECIAL TOOLS (Continued)
