Jeep XJ. Manual - part 265





Connector
Name/Number

Color

Location

Fig.

Throttle Position
Sensor

WT

Left Side of
Engine

16, 17

Torque
Converter
Clutch Solenoid
(2.5L Gas A/T)

Left Side of
Transmission

19

Trailer Tow
Connector

LT GY

At Rear
Bumper

33

Trailer Tow Left
Turn Relay

BK

At Left Rear
Quarter Panel

33

Trailer Tow
Right Turn
Relay

BK

At Left Rear
Quarter Panel

33

Transfer Case
Switch (231
4WD)

BK

Left Side of
Transmission

19, 20,
43

Transfer Case
Switch (242
4WD)

BK

Left Side of
Transmission

20

Transfer Case
Switch
Illumination

BK

At Center
Console

26, 27

Transmission
Control
Assembly or
Transmission
Solenoid (4.0L)

BK

Rear of Engine
Compartment

12, 13

Transmission
Control Module
(4.0L)

BK

Under
Instrument
Panel near
Transmission
Tunnel

14, 15,
25

Transmission
Range Sensor
(4.0L A/T)

BK/
GY

Rear of Engine
Compartment

12, 13

Connector
Name/Number

Color

Location

Fig.

Turbo Boost
Pressure
Sensor (Diesel)

BK

Rear of Engine
Compartment

36, 37

Turn Signal/
Hazard Switch

BK

At Steering
Column

21, 24,
35

Underhood
Lamp/Switch

BK

At Lamp

2, 5,
10, 11,
36, 37

Vehicle Speed
Control Servo
(LHD)

BK

Right Front of
Engine
Compartment

4, 12,
14

Vehicle Speed
Control Servo
(RHD)

BK

Right Rear of
Engine
Compartment

5, 9,
13, 15

Vehicle Speed
Sensor (Diesel)

Left Side of
Transmission

43

Vehicle Speed
Sensor (Gas)

BK

Left Side of
Transmission

19, 20

Washer Fluid
Level Switch

BK

Left Front of
Engine
Compartment

2, 3, 8,
9, 10,
11, 36,
37

Water In Fuel
Sensor (Diesel)

BK

Rear of Engine
Compartment

36, 37

Windshield
Washer Pump

BK

Left Front of
Engine
Compartment

2, 3, 8,
9, 10,
11, 36,
37

Wipe/Wash
Switch

NAT

At Steering
Column

21, 24,
35

8W - 90 - 10

8W - 90 CONNECTOR LOCATIONS

XJ

DESCRIPTION AND OPERATION (Continued)

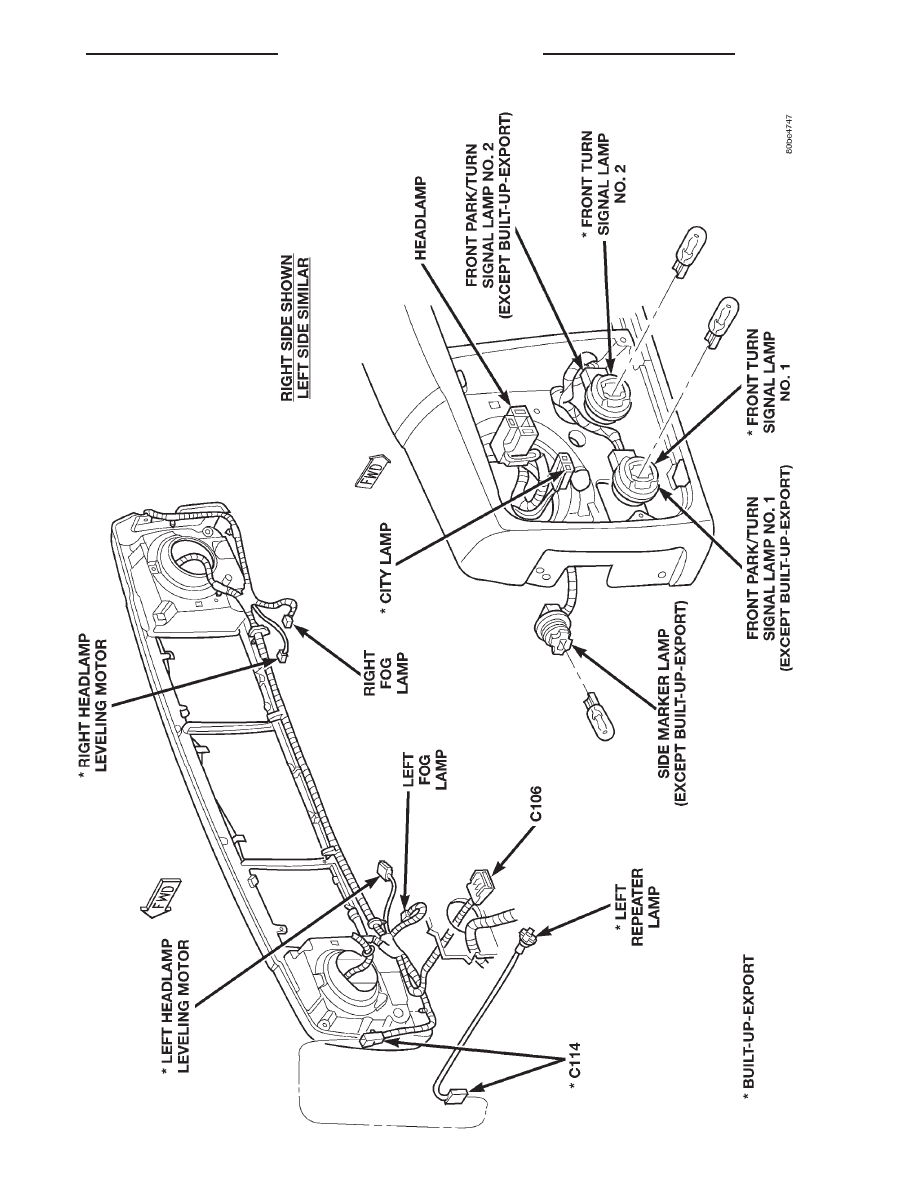

Fig.

1

Front

End

Lighting

XJ

8W - 90 CONNECTOR LOCATIONS

8W - 90 - 11

DESCRIPTION AND OPERATION (Continued)

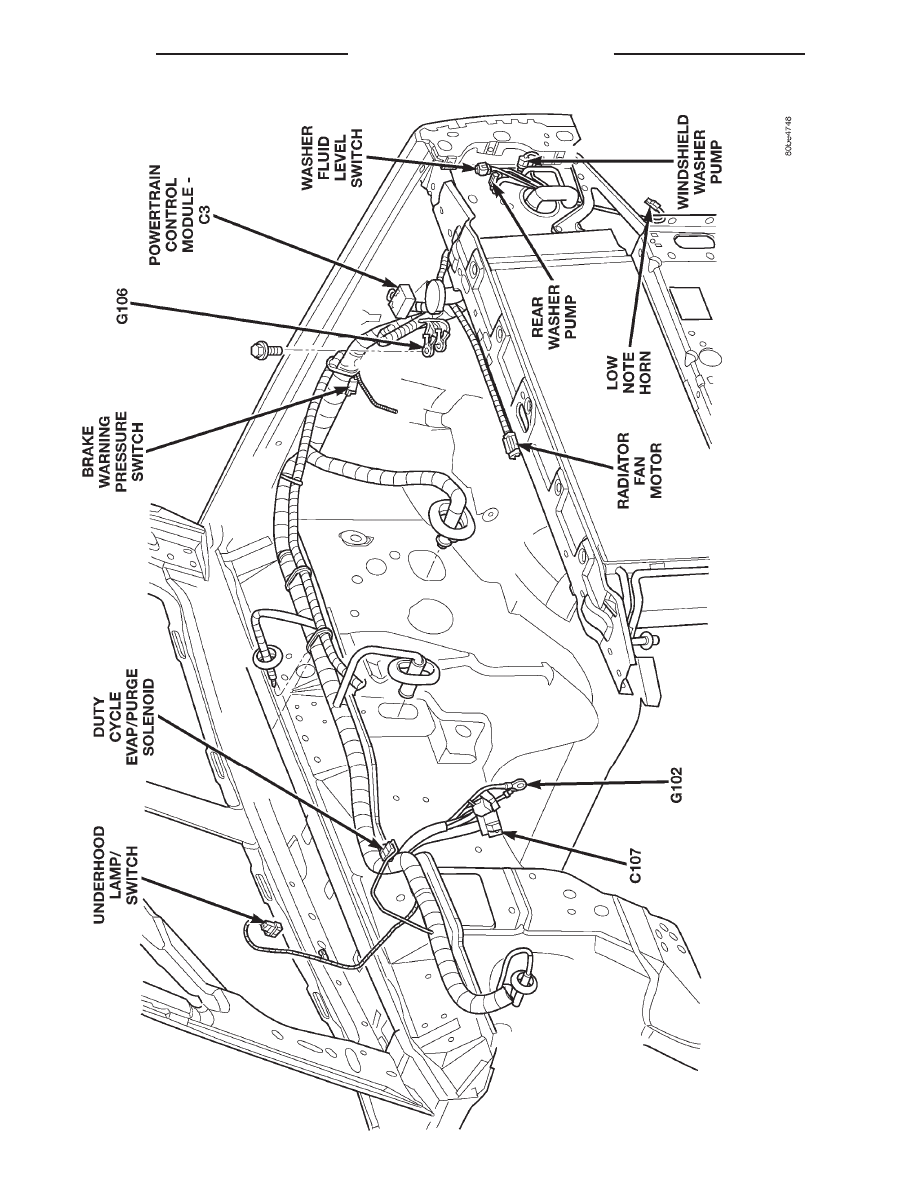

Fig.

2

Left

Engine

Compartment

2.5L

Engine

LHD

8W - 90 - 12

8W - 90 CONNECTOR LOCATIONS

XJ

DESCRIPTION AND OPERATION (Continued)

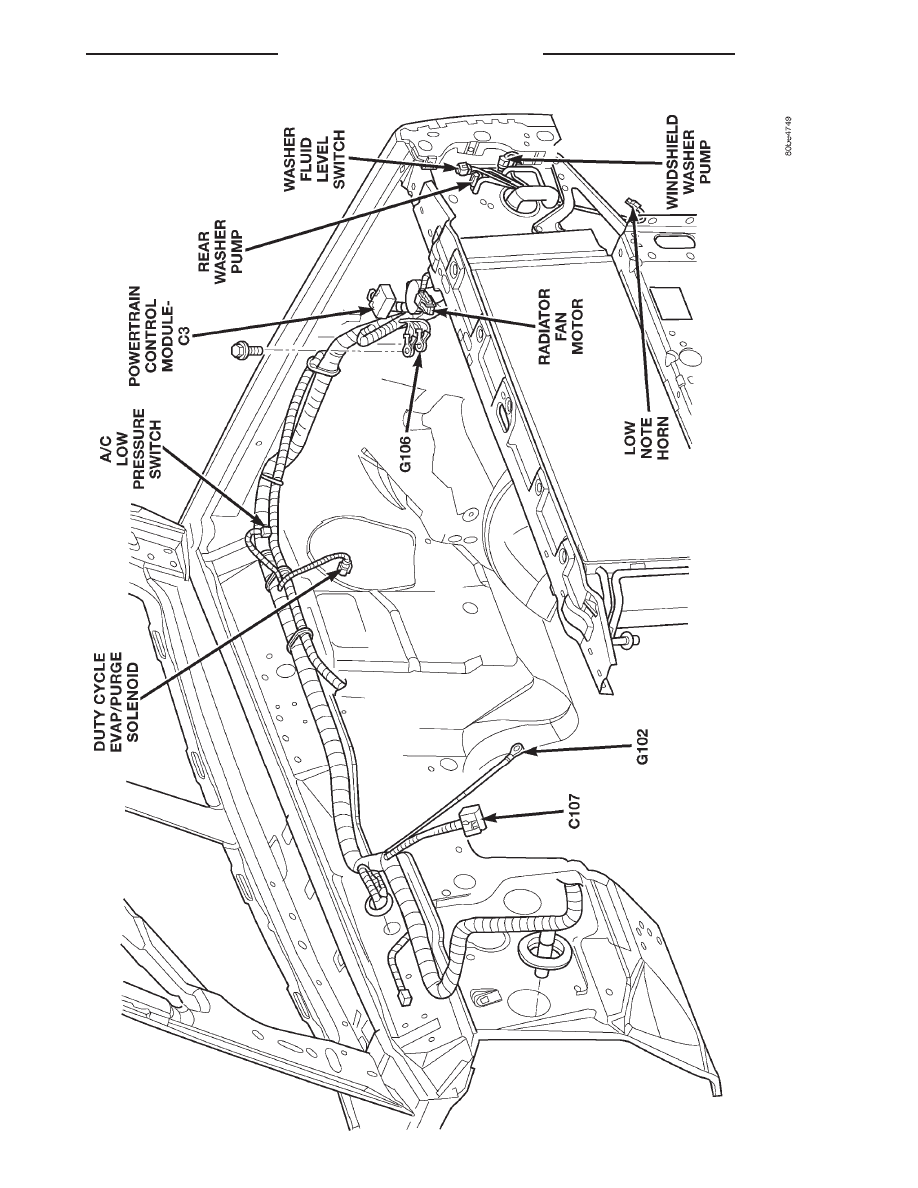

Fig.

3

Left

Engine

Compartment

2.5L

Engine

RHD

XJ

8W - 90 CONNECTOR LOCATIONS

8W - 90 - 13

DESCRIPTION AND OPERATION (Continued)
