K11 18WT/DB

FUEL INJECTOR NO. 1 DRIVER

K13 18YL/WT

FUEL INJECTOR NO. 3 DRIVER

K15 18PK/BK

FUEL INJECTOR NO. 5 DRIVER

5V SUPPLY

K6  18VT/OR

FUEL INJECTOR NO. 6 DRIVER

K16 18LG/BK

-

-

K12  18TN

FUEL INJECTOR NO. 2 DRIVER

K14  18LB/BR

FUEL INJECTOR NO. 4 DRIVER

(GAS)

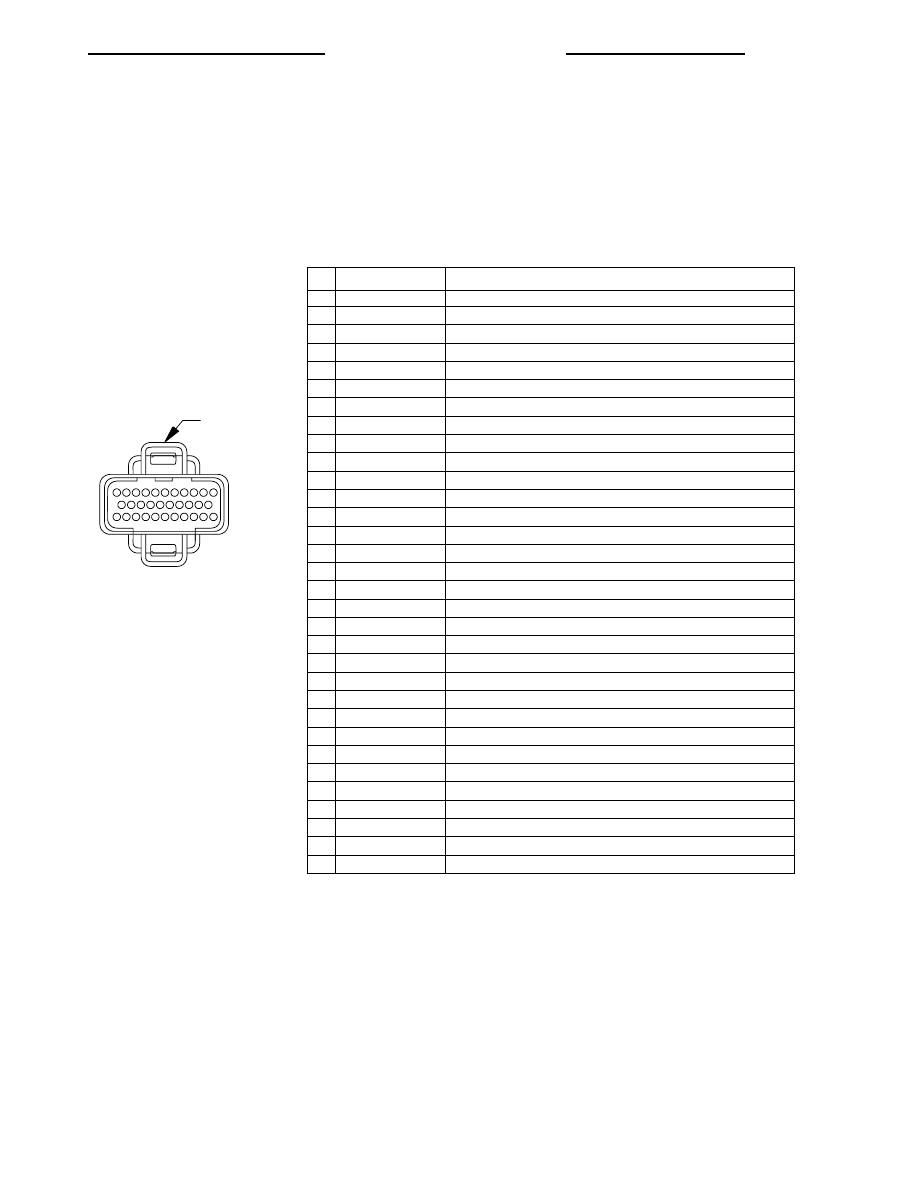

CONTROL MODULE - C2

POWERTRAIN

32

21

12

22

11

1

-

-

32

31

-

-

30

-

-

29

-

-

28

VEHICLE SPEED SENSOR SIGNAL

G7 18WT/OR

27

-

-

26

-

-

25

-

-

24

ENGINE OIL PRESSURE SENSOR SIGNAL

G60 18GY/YL

23

-

-

22

-

-

21

-

-

20

-

-

19

18

-

-

17

16

15

14

13

12

11

GENERATOR FIELD

K20 18DG

10

9

-

-

8

-

-

7

6

5

4

-

-

3

-

-

2

-

-

1

FUNCTION

CIRCUIT

CAV

K54 18OR/BK

4.0L
2.5L A/T

TORQUE CONVERTER CLUTCH SOLENOID CONTROL

-

-

K17 18DB/TN

IGNITION COIL NO. 2 DRIVER

WHITE

8W - 80 - 74

8W-80 CONNECTOR PIN-OUTS

XJ

J008W-7

XJI08074

GENERATOR SOURCE

FUEL LEVEL SENSOR SIGNAL

SCI TRANSMIT/ ISO 9141K

CCD BUS(-)

SCI RECEIVE

CCD BUS(+)

A/C SWITCH SENSE

FAULT INDICATOR REQUEST INPUT

ENGINE DISABLE SIGNAL

BATTERY TEMPERATURE SENSOR SIGNAL

AUTOMATIC SHUT DOWN RELAY OUTPUT

WATER IN FUEL INDICATOR DRIVER

LOW COOLANT INDICATOR DRIVER

A/C REQUEST OUTPUT

D1  18VT/BR

D20  18LG/BK

D2  18WT/BK

D21  18PK

K226  18DB/LG

K72  18DG/OR

C90  18LG

K48  18OR/RD

G55  18OR/BK

K118  18PK/YL

A142  16DG/OR

G86  18TN/OR

G154  18VT/LG

C103  18DG

(DIESEL)

CONTROL MODULE - C3

POWERTRAIN

GRAY

32

21

12

22

11

1

32

31

30

29

28

27

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

FUNCTION

CIRCUIT

CAV

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

XJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 75

XJI08075

J008W-7

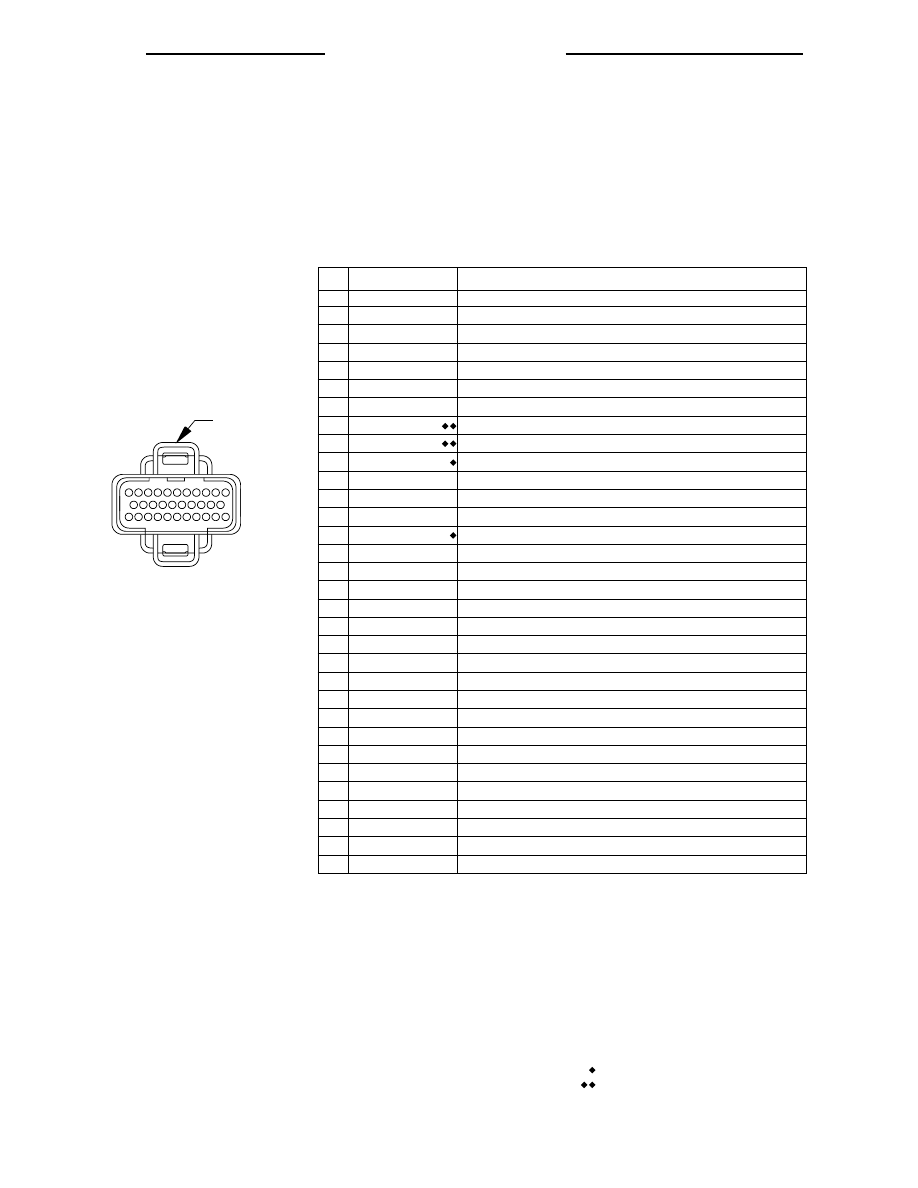

LEAK DETECTION PUMP SWITCH SENSE

K105 18WT/OR

(GAS)

CONTROL

POWERTRAIN

GRAY

32

21

12

22

11

1

SPEED CONTROL SWITCH SIGNAL

V37 18RD/LG

32

-

-

31

(+)

BUS

CCD

D1 18VT/BR

30

RECEIVE

SCI

D20 18LG/BK

29

(-)

BUS

CCD

D2 18WT/BK

28

SCI TRANSMIT/ ISO 9141K

D21 18PK

27

FUEL LEVEL SENSOR SIGNAL

K226 18DB/LG

26

GENERATOR DRIVER

K72 18DG/OR

25

BRAKE LAMP SWITCH SENSE

K29 18WT/PK

24

A/C SELECT INPUT

C90 18LG

23

A/C SWITCH SENSE

C22 18DB/WT

22

-

-

21

DUTY CYCLE EVAP/PURGE SOLENOID CONTROL

K52 18PK/BK

20

FUEL PUMP RELAY CONTROL

K31 18BR

19

-

-

18

-

-

17

-

-

16

BATTERY TEMPERATURE SENSOR SIGNAL

K118 18PK/YL

15

14

13

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

F142 18DG/WT

12

SPEED CONTROL POWER SUPPLY

V32 18YL/RD

11

LEAK DETECTION PUMP SOLENOID CONTROL

K106 18WT/DG

10

9

8

-

-

7

-

-

6

SPEED CONTROL VENT SOLENOID CONTROL

V35 18LG/RD

5

SPEED CONTROL VACUUM SOLENOID CONTROL

V36 18TN/RD

4

AUTOMATIC SHUT DOWN RELAY CONTROL

K51 18DB/YL

3

RADIATOR FAN RELAY CONTROL

C27 18DB/PK

2

A/C COMPRESSOR CLUTCH RELAY CONTROL

C13 18DB/OR

1

FUNCTION

CIRCUIT

CAV

LEAK DETECT

MODULE - C3

K74 18BR/VT

K73 18BR/OR

OXYGEN SENSOR UPSTREAM RELAY CONTROL

OXYGEN SENSOR DOWNSTREAM RELAY CONTROL

C48 18TN

RADIATOR FAN REQUEST

4.0L

8W - 80 - 76

8W-80 CONNECTOR PIN-OUTS

XJ

J008W-7

XJI08076

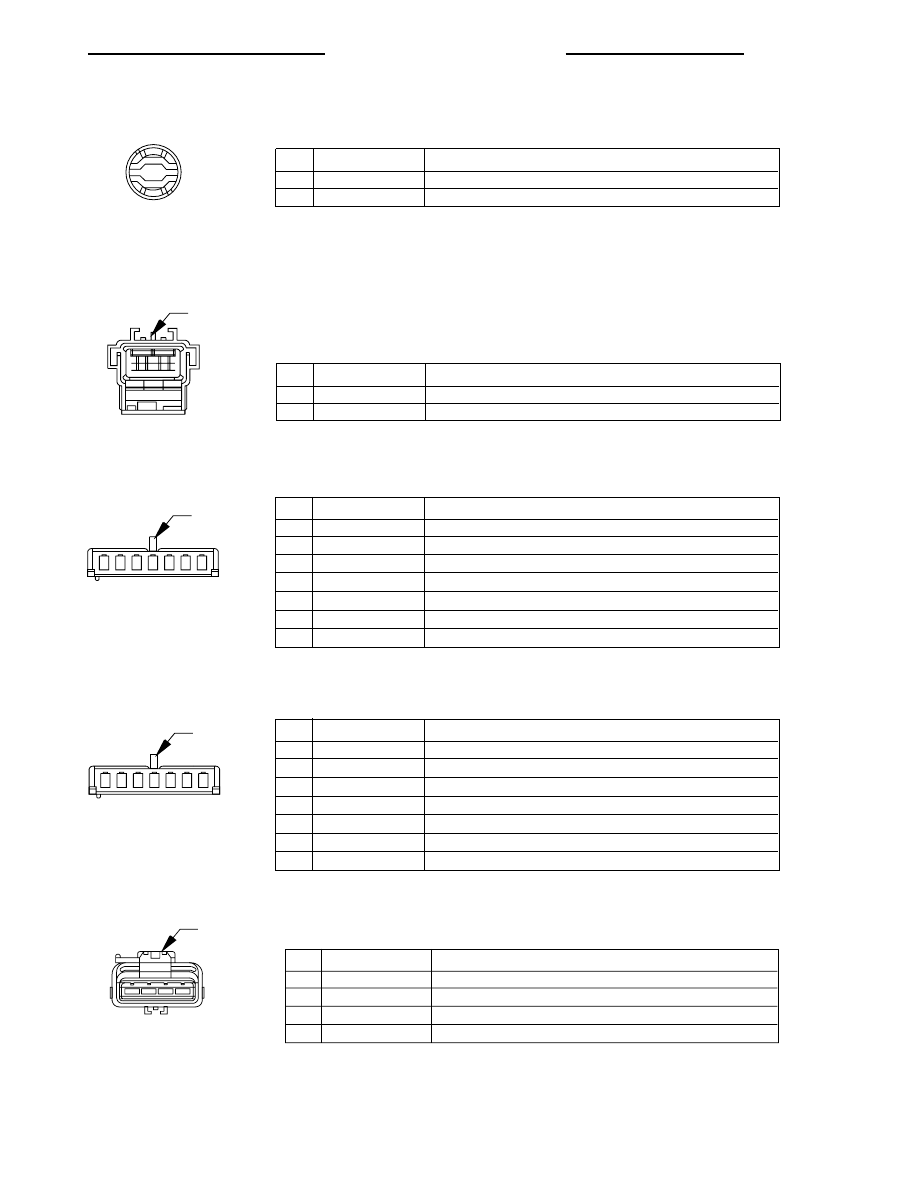

PRNDL

ILLUMINATION

(A/T)

2

1

GROUND

Z1 20BK

2

FUSED PANEL LAMPS DIMMER SWITCH SIGNAL

E2 20OR

1

FUNCTION

CIRCUIT

CAV

FAN MOTOR

RADIATOR

1

2

LT.GRAY

GROUND

Z1 12BK

2

RADIATOR FAN RELAY OUTPUT

C25 12LB

1

FUNCTION

CIRCUIT

CAV

RADIO - C1

BLACK

7

1

RIGHT REAR SPEAKER (-)

X58 16DB/OR

7

LEFT REAR SPEAKER (-)

X57 16BR/LB

6

RIGHT FRONT SPEAKER (+)

X54 16VT

5

LEFT FRONT SPEAKER (+)

X53 16DG

4

RIGHT REAR SPEAKER (+)

X52 16DB/WT

3

LEFT REAR SPEAKER (+)

X51 16BR/YL

2

RADIO 12V OUTPUT

X60 16DG/RD

1

FUNCTION

CIRCUIT

CAV

FUSED B(+)

RADIO - C2

GRAY

1

7

M1 20PK

7

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

X12 16RD/WT

6

FUSED PANEL LAMPS DIMMER SWITCH SIGNAL

E2 20OR

5

HEADLAMP SWITCH OUTPUT

L7 18BK/YL

4

RIGHT FRONT SPEAKER (-)

X56 16DB/RD

3

LEFT FRONT SPEAKER (-)

X55 16BR/RD

2

-

-

1

FUNCTION

CIRCUIT

CAV

BLACK

4

1

RAIL COIL

(4.0L GAS)

IGNITION COIL NO. 3 DRIVER

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

K18 18RD/YL

A142 18DG/OR

4

2

IGNITION COIL NO. 2 DRIVER

K17 18DB/TN

3

IGNITION COIL NO. 1 DRIVER

K19 18GY

1

FUNCTION

CIRCUIT

CAV

XJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 77

XJI08077

J008W-7
