SERVICE PROCEDURES

HEADLAMP ALIGNMENT

Headlamps can be aligned using the screen method

provided in this section. Alignment Tool C-4466-A or
equivalent can also be used. Refer to instructions
provided with the tool for proper procedures.

LAMP ALIGNMENT SCREEN PREPARATION

(1) Position vehicle on a level surface perpendicu-

lar to a flat wall 7.62 meters (25 ft) away from front
of headlamp lens (Fig. 1).

(2) If necessary, tape a line on the floor 7.62

meters (25 ft) away from and parallel to the wall.

(3) Measure from the floor up 1.27 meters (5 ft)

and tape a line on the wall at the centerline of the
vehicle. Sight along the centerline of the vehicle
(from rear of vehicle forward) to verify accuracy of
the line placement.

(4) Rock vehicle side-to-side three times to allow

suspension to stabilize.

(5) Jounce front suspension three times by pushing

downward on front bumper and releasing.

(6) Measure the distance from the center of head-

lamp lens to the floor. Transfer measurement to the
alignment screen (with tape). Use this line for
up/down adjustment reference.

(7) Measure distance from the centerline of the

vehicle to the center of each headlamp being aligned.
Transfer measurements to screen (with tape) to each
side of vehicle centerline. Use these lines for left/
right adjustment reference.

VEHICLE PREPARATION FOR HEADLAMP
ALIGNMENT

(1) Verify headlamp dimmer switch and high beam

indicator operation.

(2) Correct defective components that could hinder

proper headlamp alignment.

(3) Verify proper tire inflation.
(4) Clean headlamp lenses.
(5) Verify that luggage area is not heavily loaded.

(6) Fuel tank should be FULL. Add 2.94 kg (6.5

lbs.) of weight over the fuel tank for each estimated
gallon of missing fuel.

HEADLAMP ADJUSTMENT

Headlamps

can

be

aligned

using

the

screen

method. The Headlamp Alignment Tool C-4466-A or
equivalent can also be used. Refer to instructions
provided with the tool for proper procedures.

A properly aimed low beam will project the top

edge of the beam intensity pattern on the screen
from 25 mm (1 in.) above to 75 mm (3 in.) below
headlamp centerline. The side-to-side left edge of the
beam intensity pattern should be from 50 mm (2 in.)
left to 50 mm (2 in.) right of headlamp centerline
(Fig. 2).

(1) Remove screws and both headlamp bezels.
(2) Clean front of the headlamps.
(3) Place headlamps on LOW beam.
(4) Cover front of the headlamp that is not being

adjusted.

(5) Turn vertical adjustment screw (Fig. 3) until

the headlamp beam pattern on screen/wall is similar
to the pattern depicted in the alignment screen fig-
ure.

NOTE: When using a headlamp aiming screen,
adjust the headlamps so that:

• The left edge of the beam intensity pattern is

positioned within 50 mm (2 in.) left to 50 mm (2 in.)
right of the vertical centerline (Fig. 2).

• The top edge of the beam intensity pattern is

positioned within 25 mm (1 in.) above or 75 mm (3
in.) below the headlamp horizontal centerline (Fig.
2).

(6) Cover front of the headlamp and adjust the

other headlamp beam as instructed below.

(7) Rotate the adjustment screws until the beam

intensity pattern on the aiming screen/wall is aligned
within the headlamp the alignment screen target
(Fig. 2).

8L - 6

LAMPS

XJ

(8) Cover front of headlamp that has been adjusted

and adjust the other headlamp beam as instructed
above.

(9) Install headlamp bezels. Tighten the screws

securely.

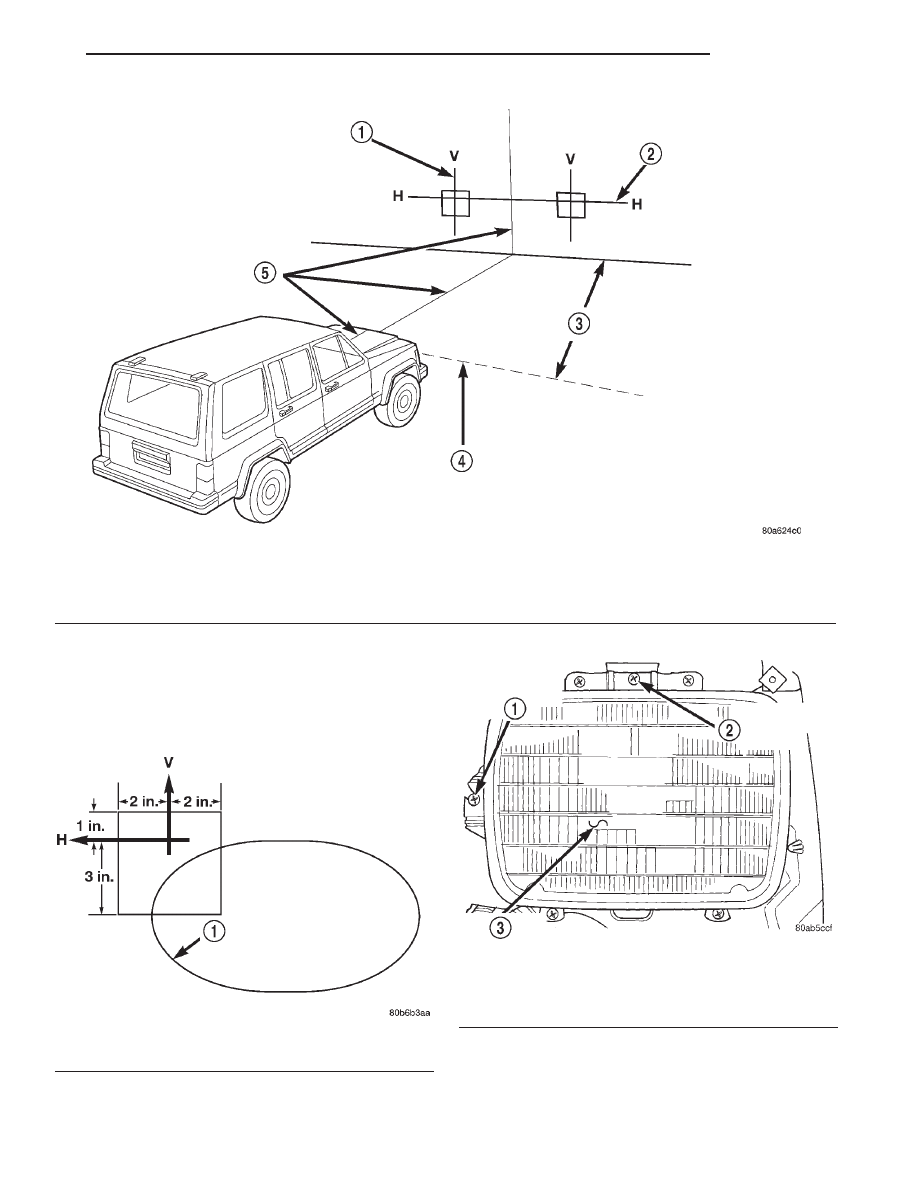

Fig. 1 Headlamp Alignment Screen—Typical

1 – CENTER OF VEHICLE TO CENTER OF HEADLAMP LENS
2 – FLOOR TO CENTER OF HEADLAMP LENS
3 – 7.62 METERS (25 FEET)

4 – FRONT OF HEADLAMP
5 – VEHICLE CENTERLINE

Fig. 2 Headlamp Alignment Screen Target

1 – LOW BEAM INTENSITY PATTERN (ISO-CANDELA CURVE)

Fig. 3 Headlamp Beam Adjustment Screws

1 – LEFT/RIGHT ADJUSTMENT SCREW
2 – UP/DOWN ADJUSTMENT SCREW
3 – HEADLAMP

XJ

LAMPS

8L - 7

SERVICE PROCEDURES (Continued)

FOG LAMP ADJUSTMENT

Prepare an alignment screen. A properly aligned

fog lamp will project a pattern on the alignment
screen 100 mm (4 in.) below the fog lamp centerline
and straight ahead (Fig. 4).

Rotate the adjustment screw to adjust beam height

(Fig. 5).

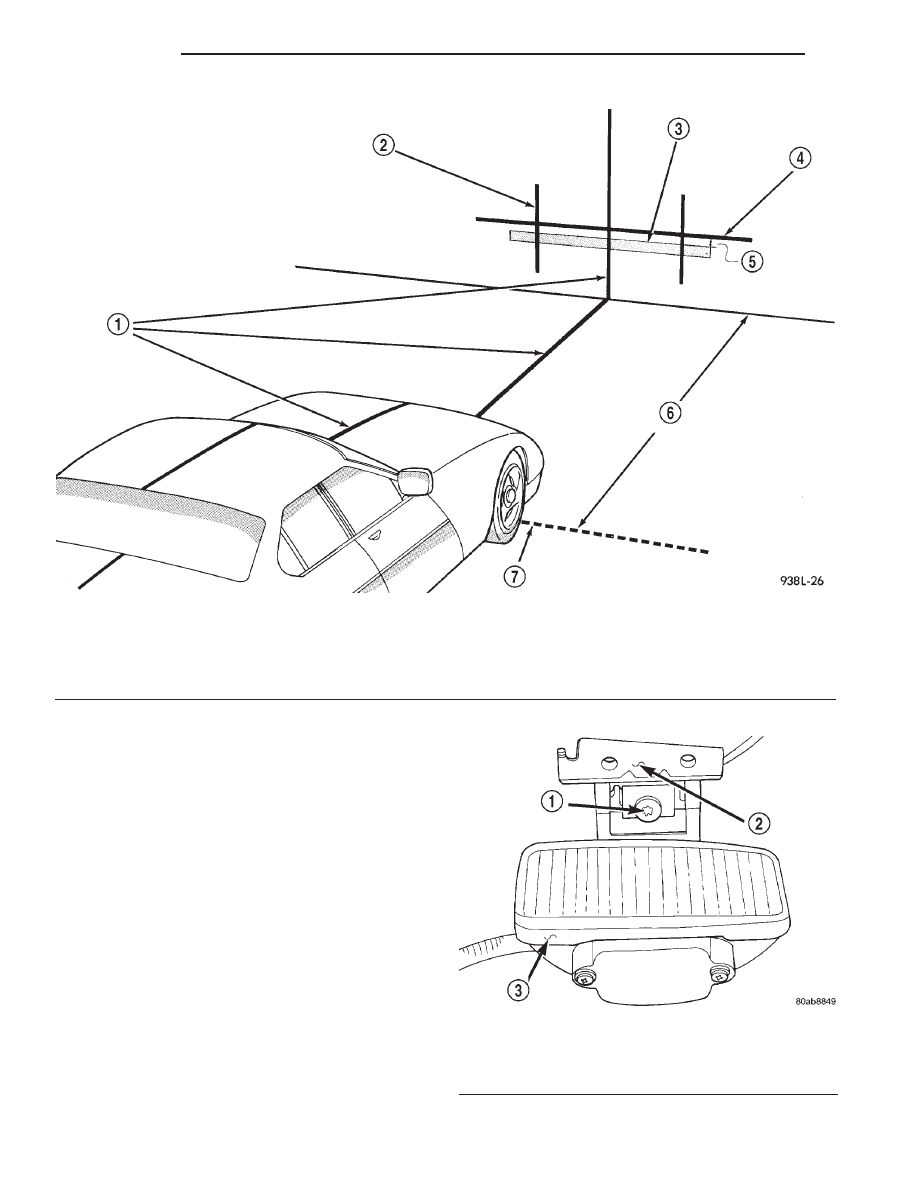

Fig. 4 Fog Lamp Alignment —Typical

1 – VEHICLE CENTERLINE
2 – CENTER OF VEHICLE TO CENTER OF FOG LAMP LENS
3 – HIGH-INTENSITY AREA
4 – FLOOR TO CENTER OF FOG LAMP LENS

5 – 100 mm (4 in.)
6 – 7.62 METERS (25 FEET)
7 – FRONT OF FOG LAMP

Fig. 5 Fog Lamp Adjustment

1 – ADJUSTMENT SCREW
2 – MOUNTING BRACKET
3 – FOG LAMP

8L - 8

LAMPS

XJ

SERVICE PROCEDURES (Continued)

SPECIAL TOOLS

HEADLAMP ALIGNMENT

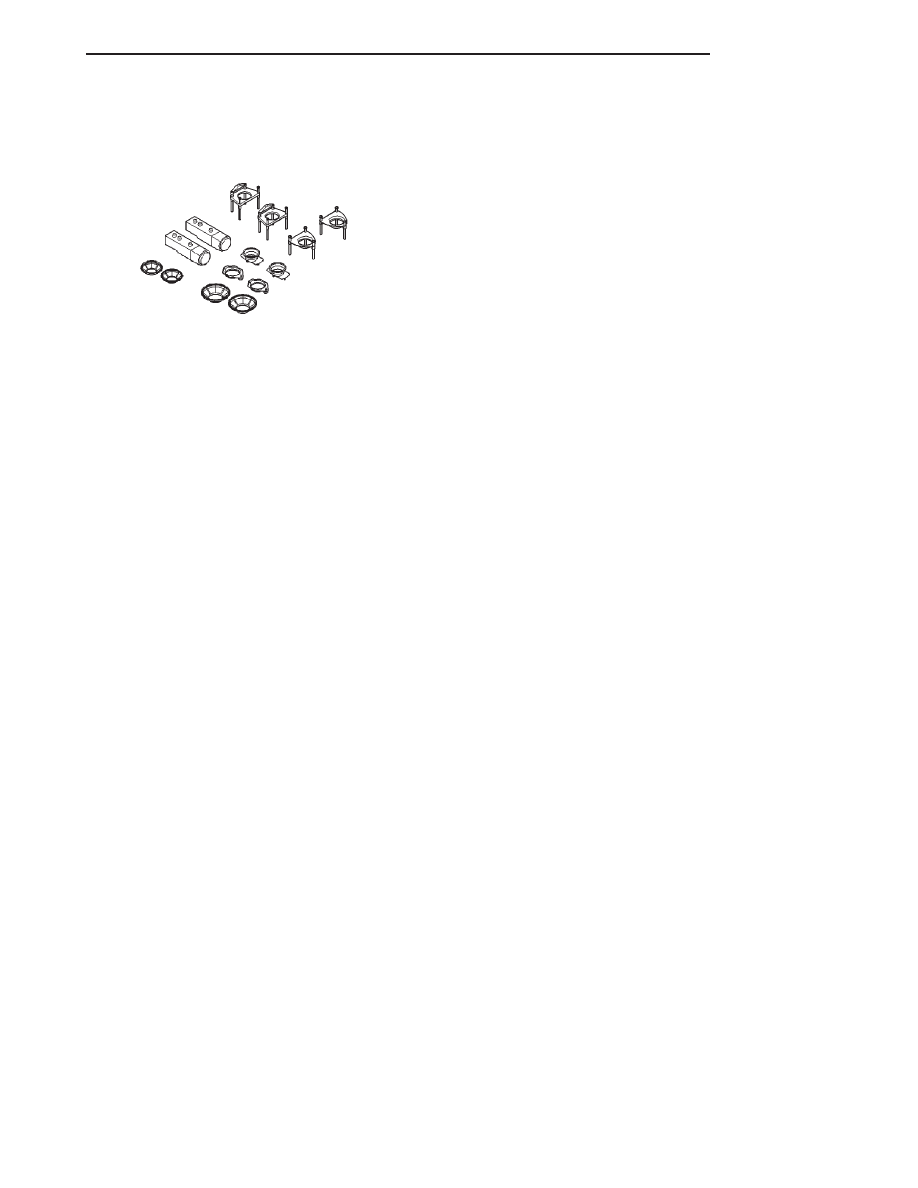

Headlamp Aiming Kit C-4466–A
