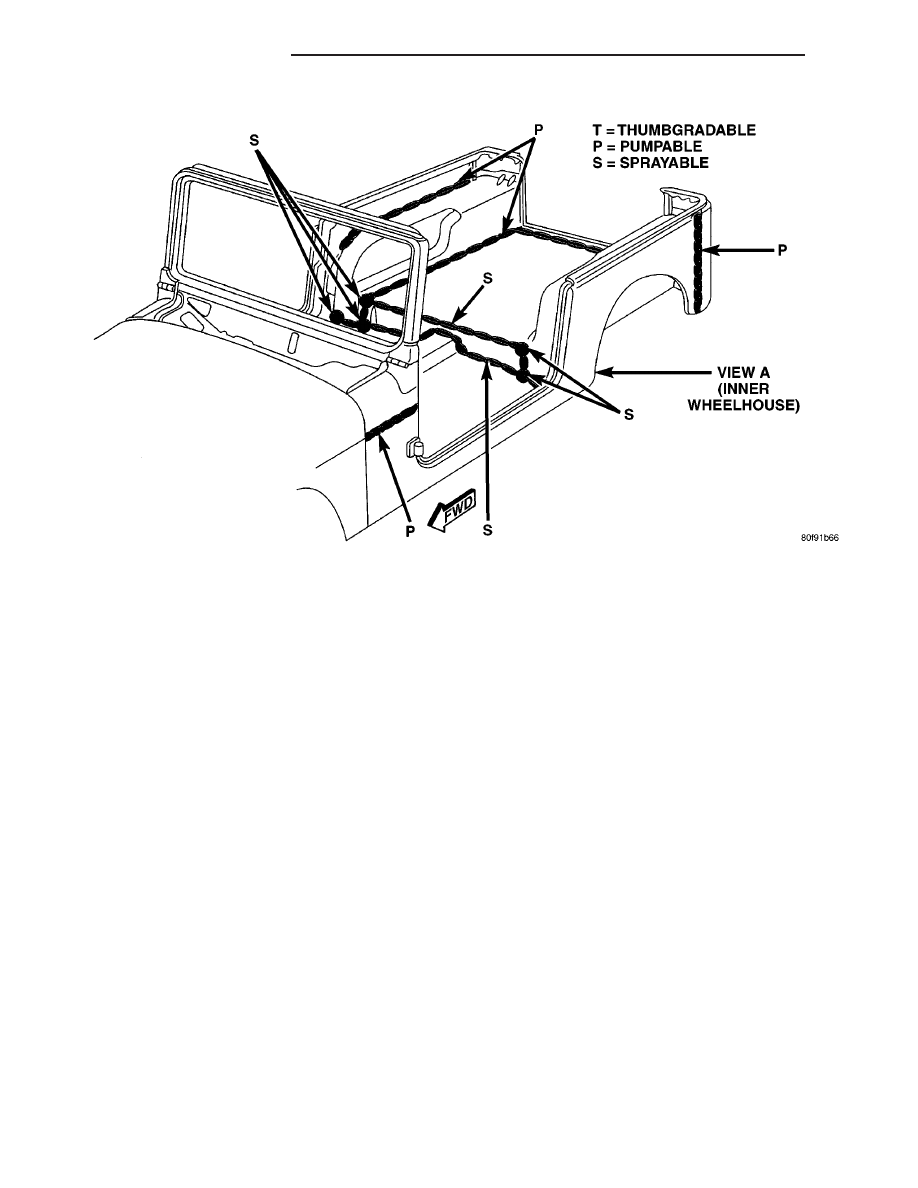

Fig. 27 REAR FLOOR AND OUTER BODY SEAMS

23 - 114

BODY STRUCTURE

TJ

SEALER LOCATIONS (Continued)

STRUCTURAL ADHESIVE
LOCATIONS

SPECIFICATIONS

INDEX

DESCRIPTION

FIGURE

BODY SIDE APERTURE

28

WHEELHOUSE

29

DOOR OUTER PANELS

30

REAR FLOOR PAN

31

HOOD ASSEMBLY

32

TAIL GATE

33

BODY SIDE/WHEELHOUSE LONG WHEEL BASE (LWB)

34

REAR FLOOR LWB

35

UNDERBODY LWB

36

BODY SIDE COMPLETE LWB

37

BODY COMPLETE LWB

38

TJ

BODY STRUCTURE

23 - 115

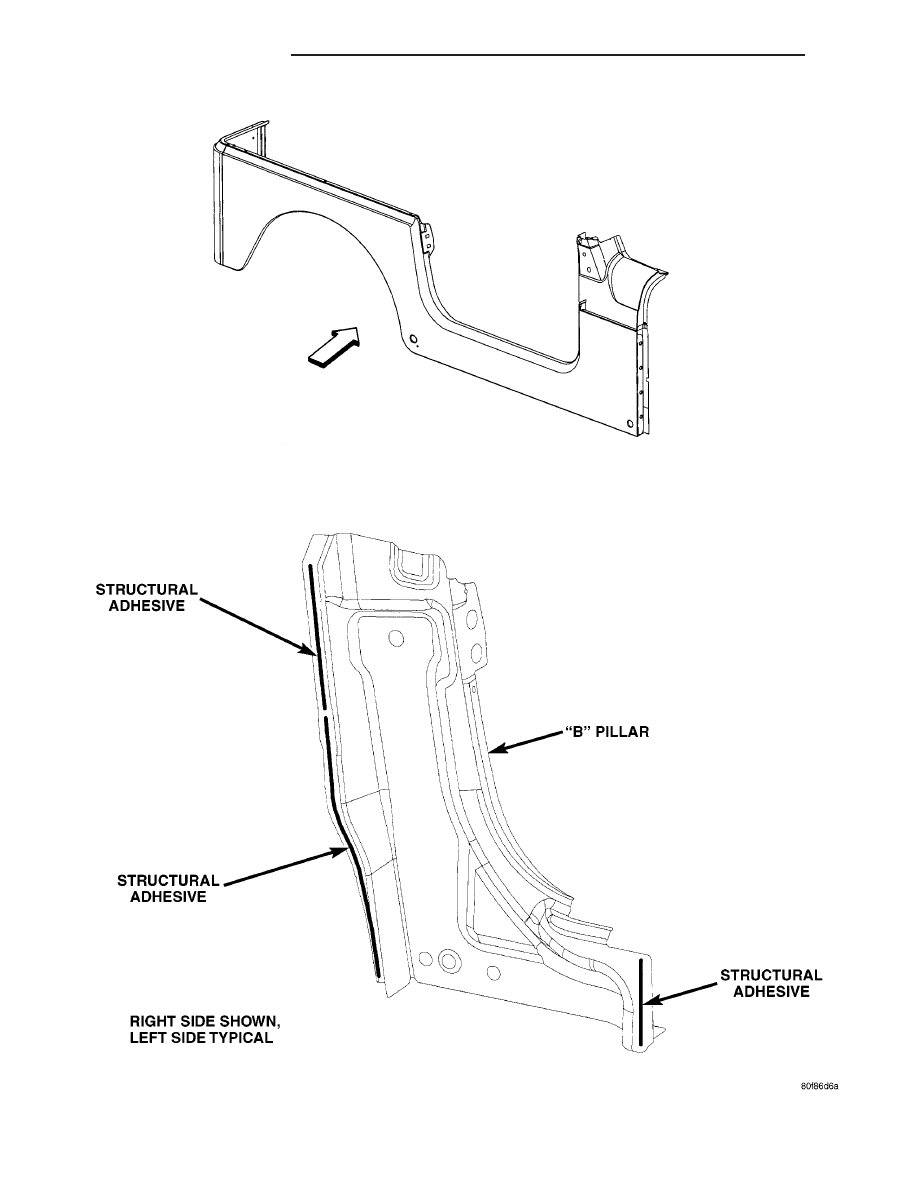

Fig. 28 BODY SIDE APERTURE

23 - 116

BODY STRUCTURE

TJ

STRUCTURAL ADHESIVE LOCATIONS (Continued)

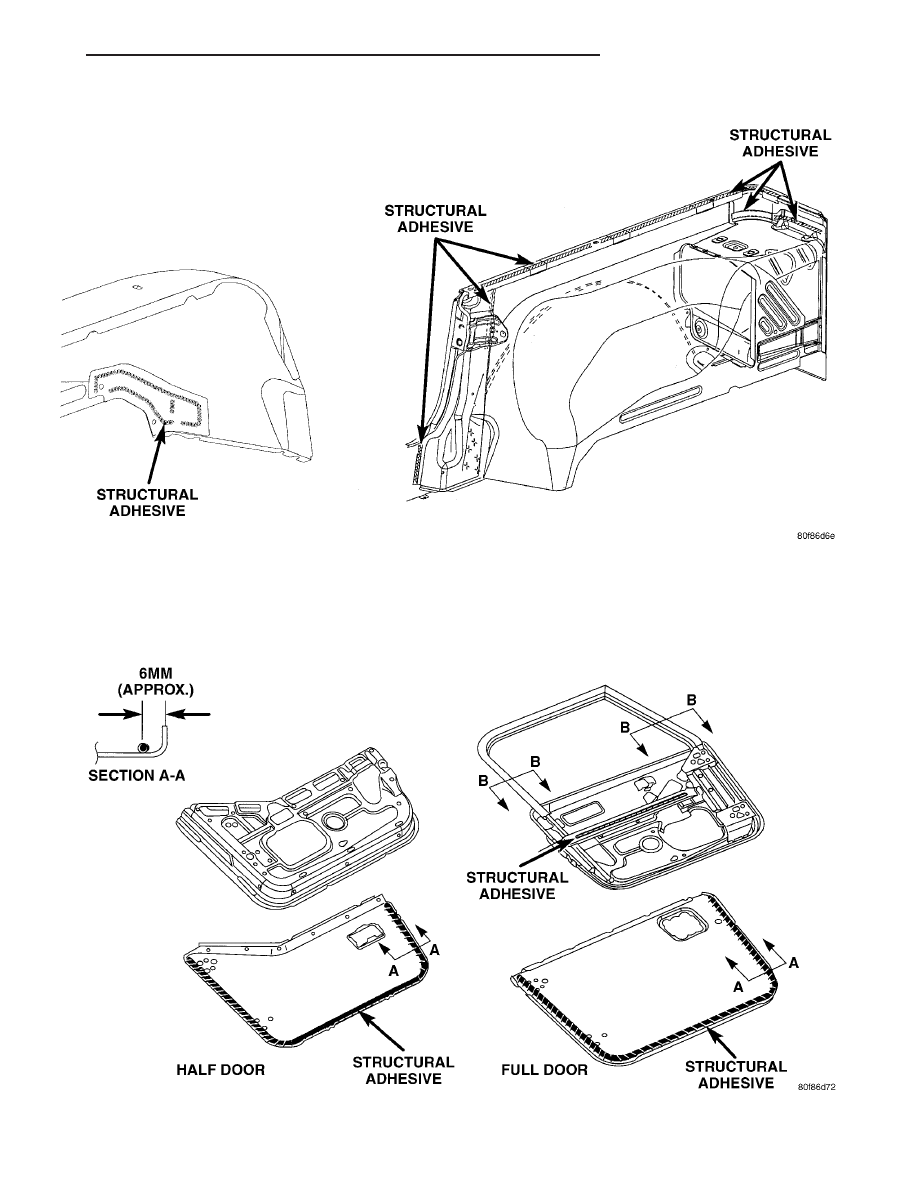

Fig. 29 WHEELHOUSE

Fig. 30 DOOR OUTER PANELS

TJ

BODY STRUCTURE

23 - 117

STRUCTURAL ADHESIVE LOCATIONS (Continued)
