FRONT HOUSING

(1) Remove input shaft retainer (1) (Fig. 37) bolts

(2) and remove retainer.

(2) Remove countershaft bearing (1) (Fig. 38)

retainer (2) bolts and remove retainers.

(3) Remove countershaft bearing (1) (Fig. 39) from

housing (2) with a hammer and driver.

(4) Remove input shaft (1) (Fig. 40) bearing

retainer (2) bolts and remove retainers.

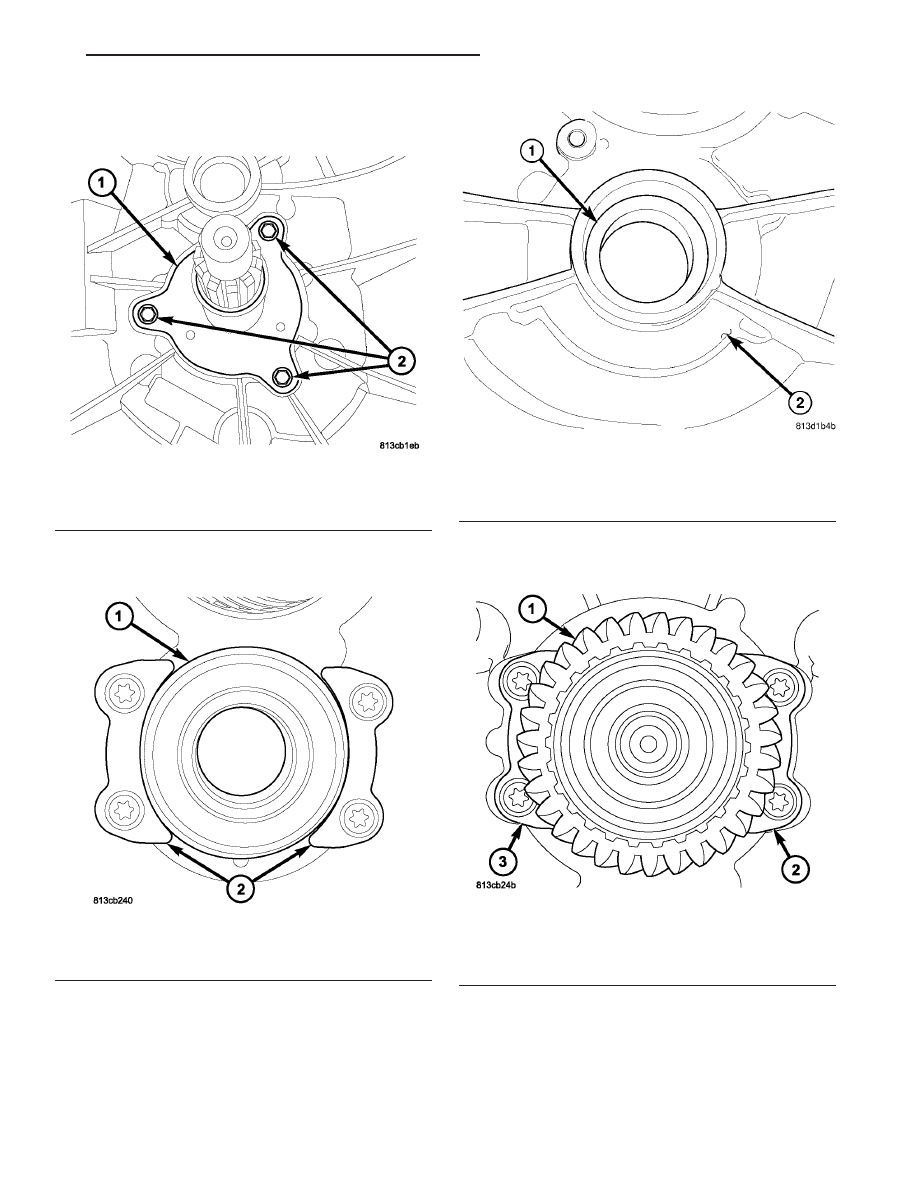

Fig. 37 INPUT SHAFT RETAINER

1 - INPUT SHAFT RETAINER
2 - BOLTS

Fig. 38 COUNTERSHAFT BEARING RETAINER

1 - COUNTERSHAFT BEARING
2 - RETAINERS

Fig. 39 COUNTERSHAFT BEARING FRONT

HOUSING

1 - COUNTERSHAFT BEARING
2 - HOUSING

Fig. 40 INPUT SHAFT BEARING RETAINER

1 - INPUT SHAFT
2 - BEARING RETAINER
3 - BEARING RETAINER

TJ

MANUAL TRANSMISSION - NSG370

21 - 11

MANUAL TRANSMISSION - NSG370 (Continued)

(5) Remove input shaft and bearing from housing

with a dead blow hammer.

(6) Remove input shaft seal (1) (Fig. 41) from

housing (2) with a hammer and driver.

INPUT SHAFT

(1) Remove input shaft bearing (1) (Fig. 42) snap

ring (2).

(2) Remove input shaft bearing (1) (Fig. 43) with

Splitter 1130 (2) and press. Place splitter around
bearing retainer lip.

REAR HOUSING

(1) Remove reverse idler gear shaft bolt (1) (Fig.

44) from housing (2).

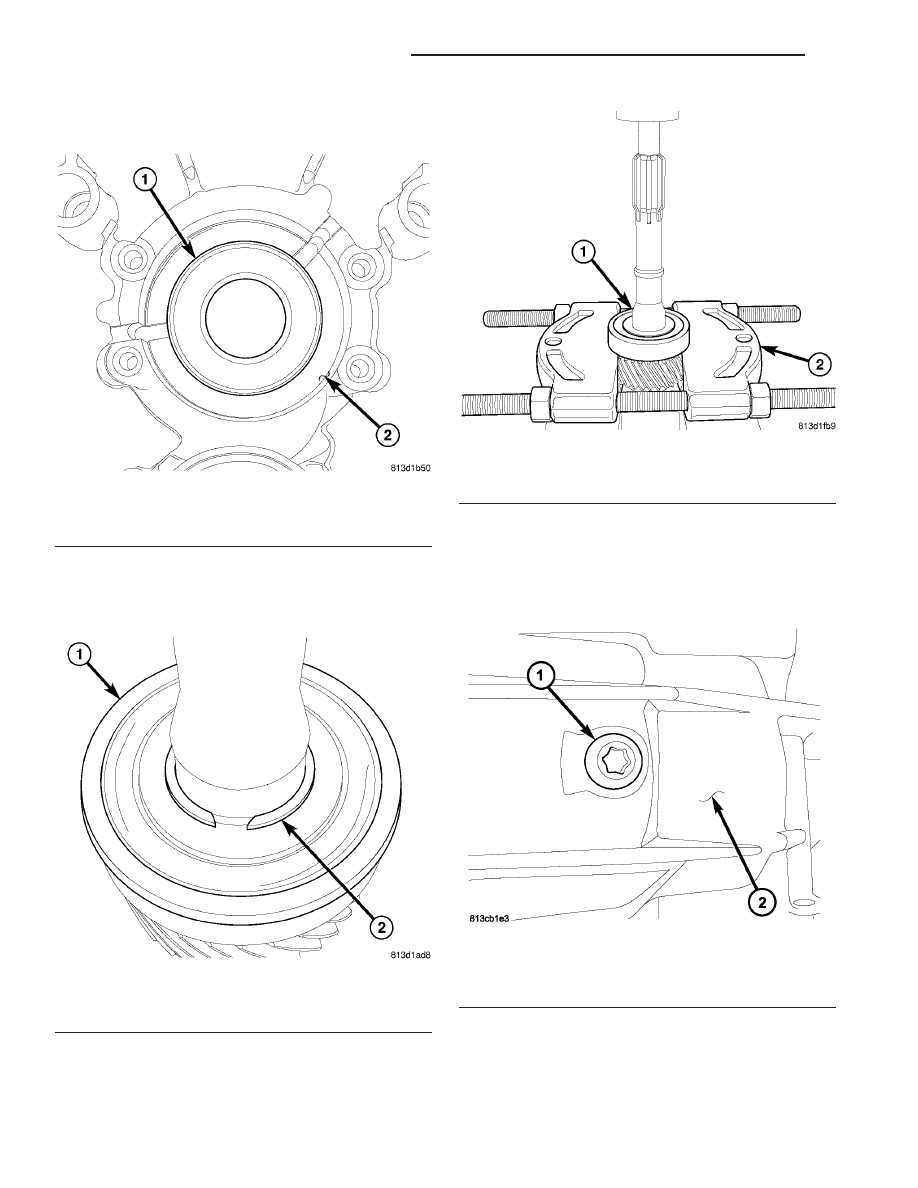

Fig. 41 INPUT SHAFT SEAL

1 - INPUT SHAFT SEAL
2 - HOUSING

Fig. 42 INPUT SHAFT BEARING SNAP RING

1 - INPUT SHAFT BEARING
2 - SNAP RING

Fig. 43 INPUT SHAFT BEARING REMOVAL

1 - INPUT SHAFT BEARING
2 - BEARING SPLITTER 1130

Fig. 44 IDLER SHAFT BOLT

1 - IDLER GEAR SHAFT BOLT
2 - HOUSING

21 - 12

MANUAL TRANSMISSION - NSG370

TJ

MANUAL TRANSMISSION - NSG370 (Continued)

(2) Thread idler gear shaft bolt (1) (Fig. 45) into

the shaft (2). Then work shaft (2) out of the idler
gear.

(3) Remove reverse idler gear (1) (Fig. 46) shaft

support (2).

(4) Remove reverse idler gear (1) (Fig. 47) thrust

washer (2).

(5) Remove reverse idler gear (1) (Fig. 48) and

bearing (2).

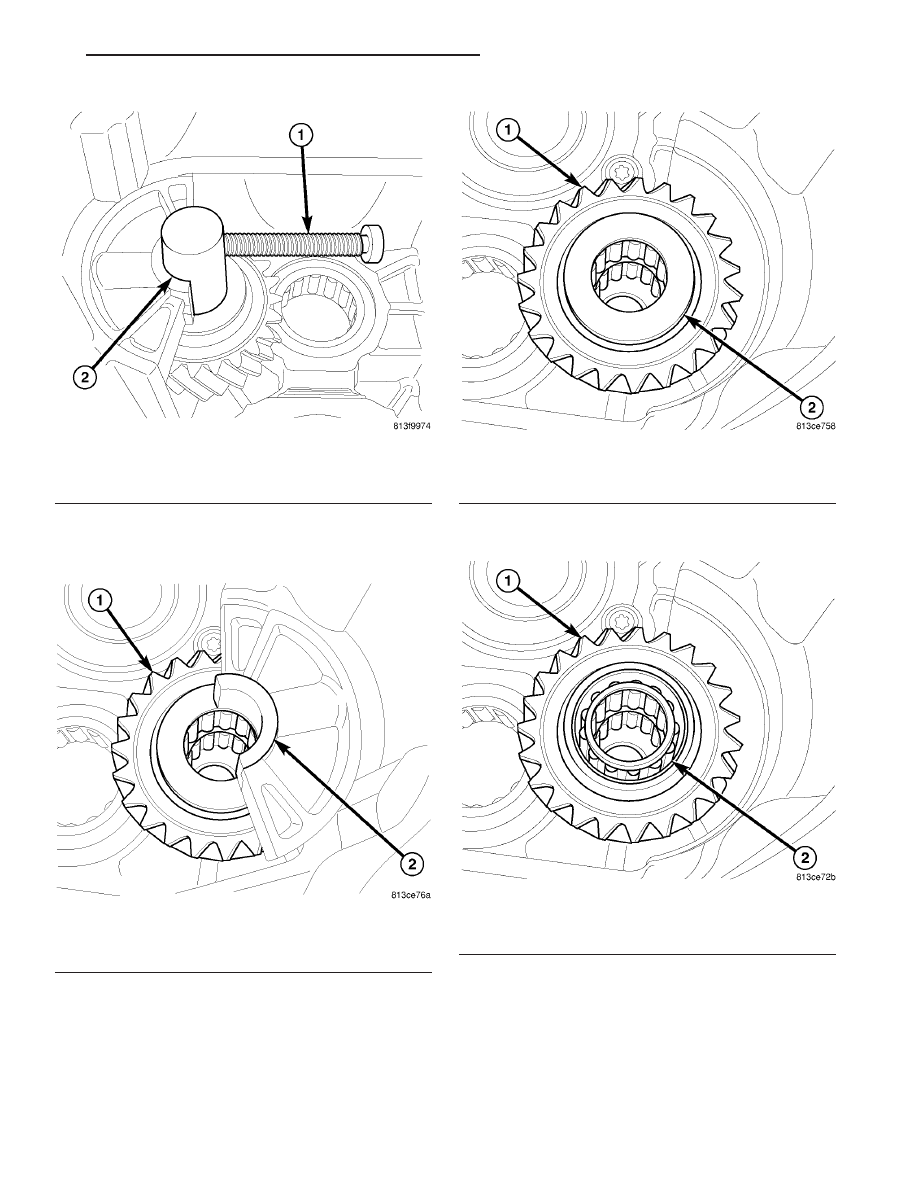

Fig. 45 PULL IDLER SHAFT

1 - IDLER GEAR SHAFT BOLT
2 - IDLER GEAR SHAFT

Fig. 46 IDLER SHAFT SUPPORT

1 - REVERSE IDLER GEAR
2 - SHAFT SUPPORT

Fig. 47 IDLER GEAR THRUST WASHER

1 - REVERSE IDLER GEAR
2 - THRUST WASHER

Fig. 48 IDLER GEAR BEARING

1 - REVERSE IDLER GEAR
2 - BEARING

TJ

MANUAL TRANSMISSION - NSG370

21 - 13

MANUAL TRANSMISSION - NSG370 (Continued)

(6) Break plastic countershaft roller bearing cage

(1) (Fig. 49) with a screw driver (2). Then remove
cage and roller bearing.

(7) Remove countershaft roller bearing shell (1)

(Fig. 50) from the rear housing with Remover 7794-A
(2) and Slide Hammer C-637.

(8) Remove

mainshaft

bearing

(1)

(Fig.

51)

retainer (2) bolts and remove retainers.

(9) Remove bearing from housing with a hammer

and driver.

CLEANING

Clean gears, shafts, shift components and trans-

mission housings with a standard parts cleaning sol-
vent. Do not use acid or corrosive base solvents. Dry
all parts except bearings with compressed air.

Clean shaft bearings with a mild solvent such as

Mopar degreasing solvent, Gunk or similar solvents.
Do not dry the bearings with compressed air. Allow
the bearings to either air dry or wipe them dry with
clean shop towels.

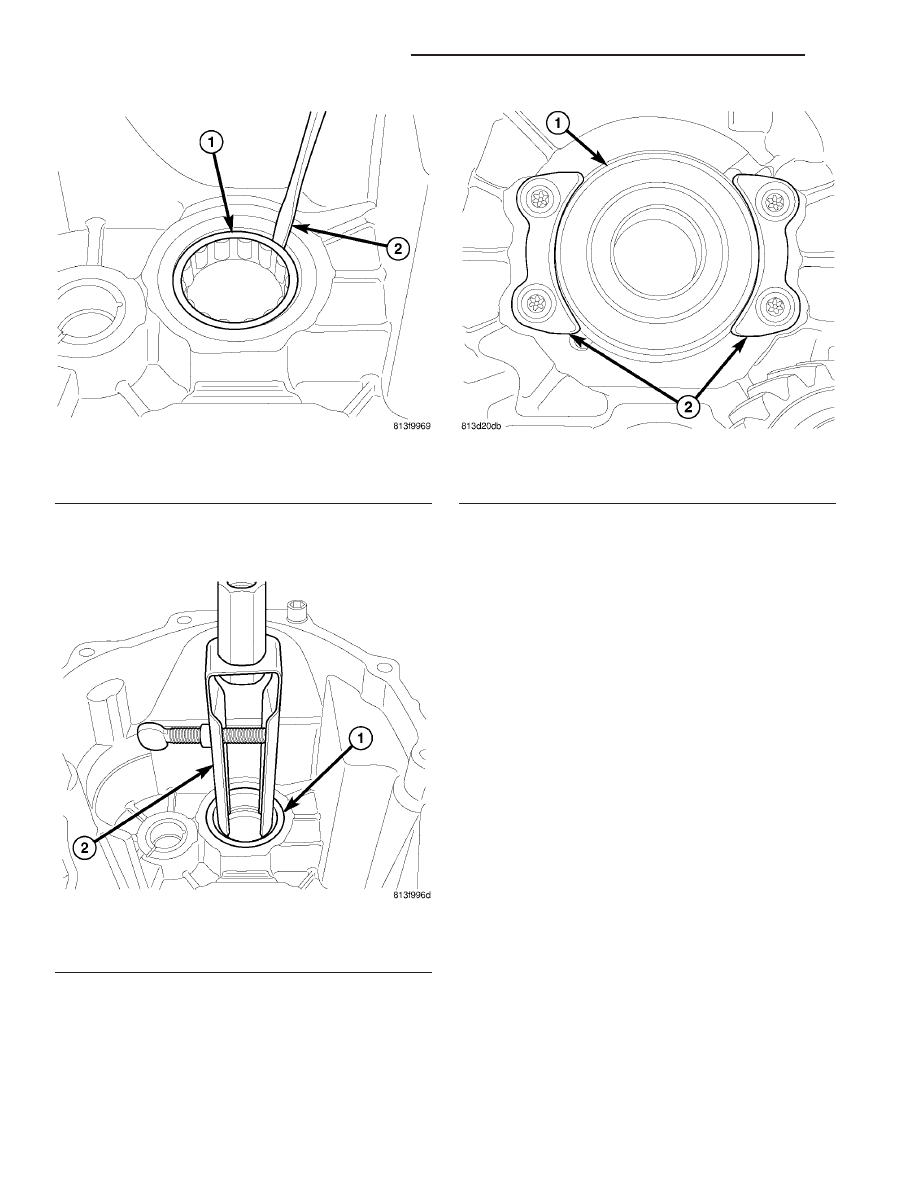

Fig. 49 BEARING CAGE

1 - ROLLER BEARING CAGE
2 - SCREWDRIVER

Fig. 50 BEARING SHELL PULLER

1 - ROLLER BEARING CAGE
2 - REMOVER

Fig. 51 REAR MAINSHAFT BEARING RETAINER

1 - MAINSHAFT BEARING
2 - RETAINERS

21 - 14

MANUAL TRANSMISSION - NSG370

TJ

MANUAL TRANSMISSION - NSG370 (Continued)
