Jeep Wrangler TJ. Manual - part 397

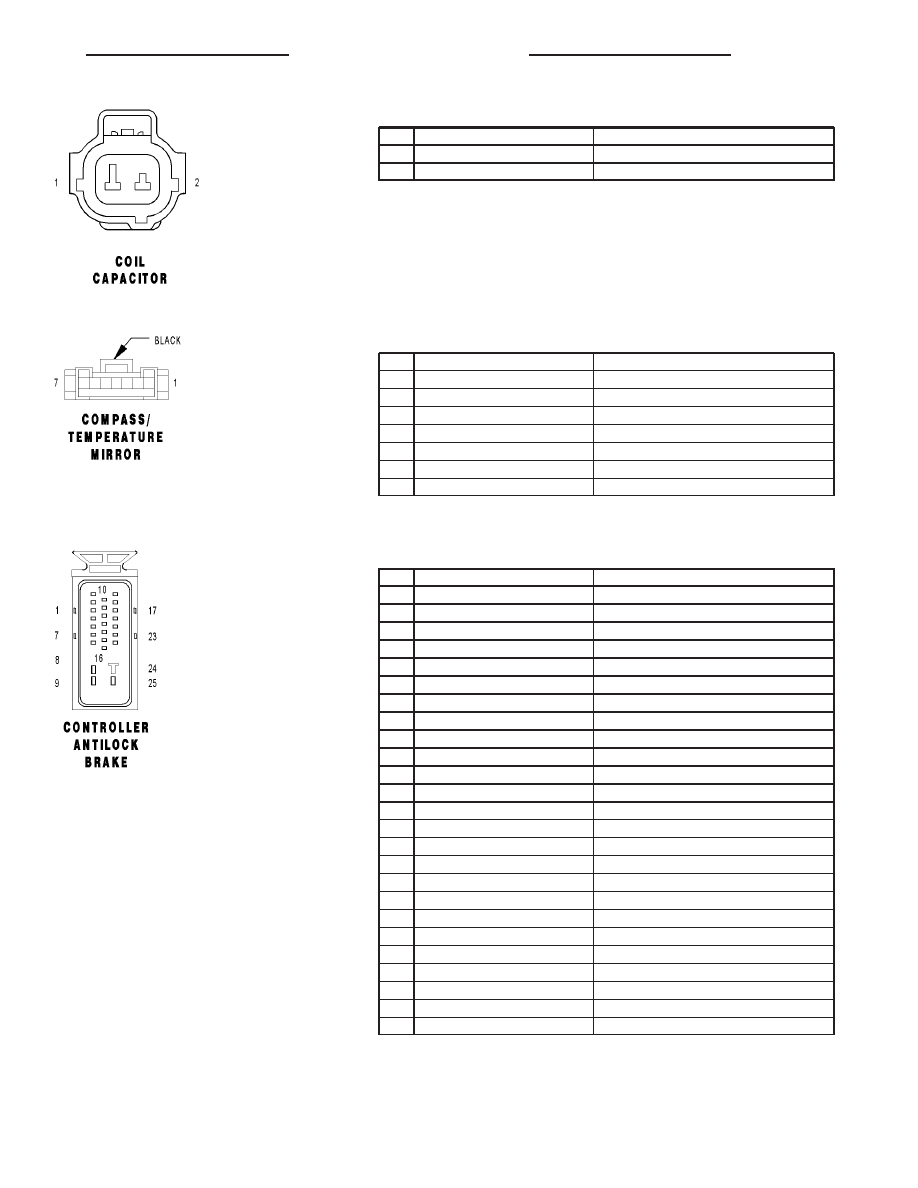

COIL CAPACITOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K334 18BR

ASD RELAY OUTPUT

2

-

-

COMPASS/TEMPERATURE MIRROR - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

F505 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

Z2 20BK/LG

GROUND

3

L1 20VT/BK

BACK-UP LAMP FEED

4

G31 20VT/LG

AAT SIGNAL

5

G32 20BK/LB

SENSOR GROUND

6

M22 20YL

COURTESY LAMPS DRIVER

7

M21 20PK/WT

FUSED B(+)

CONTROLLER ANTILOCK BRAKE - 25 WAY

CAV

CIRCUIT

FUNCTION

1

B1 18DG/OR

RIGHT REAR WHEEL SPEED SENSOR (-)

2

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR (-)

3

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR (+)

4

B9 18DG/LG

LEFT FRONT WHEEL SPEED SENSOR (+)

5

-

-

6

G117 18VT/LG

G-SWITCH NO. 1 SENSE

7

G118 18VT/YL

G-SWITCH NO. 2 SENSE

8

Z127 12BK/DG

GROUND

9

A111 12DG/RD

FUSED B(+)

10

B4 18DG/GY

LEFT REAR WHEEL SPEED SENSOR (+)

11

B8 18DG/TN

LEFT FRONT WHEEL SPEED SENSOR (-)

12

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

13

G119 18VT

G-SWITCH TEST SIGNAL

14

-

-

15

-

-

16

G83 18VT/WT

ABS RELAY CONTROL

17

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR (+)

18

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR (-)

19

-

-

20

D21 18WT/BR

SCI TRANSMIT

21

-

-

22

-

-

23

F102 18PK/DB

FUSED IGNITION SWITCH OUTPUT (RUN)

24

Z107 12BK/DG

GROUND

25

A107 12TN/RD

FUSED B(+)

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 23

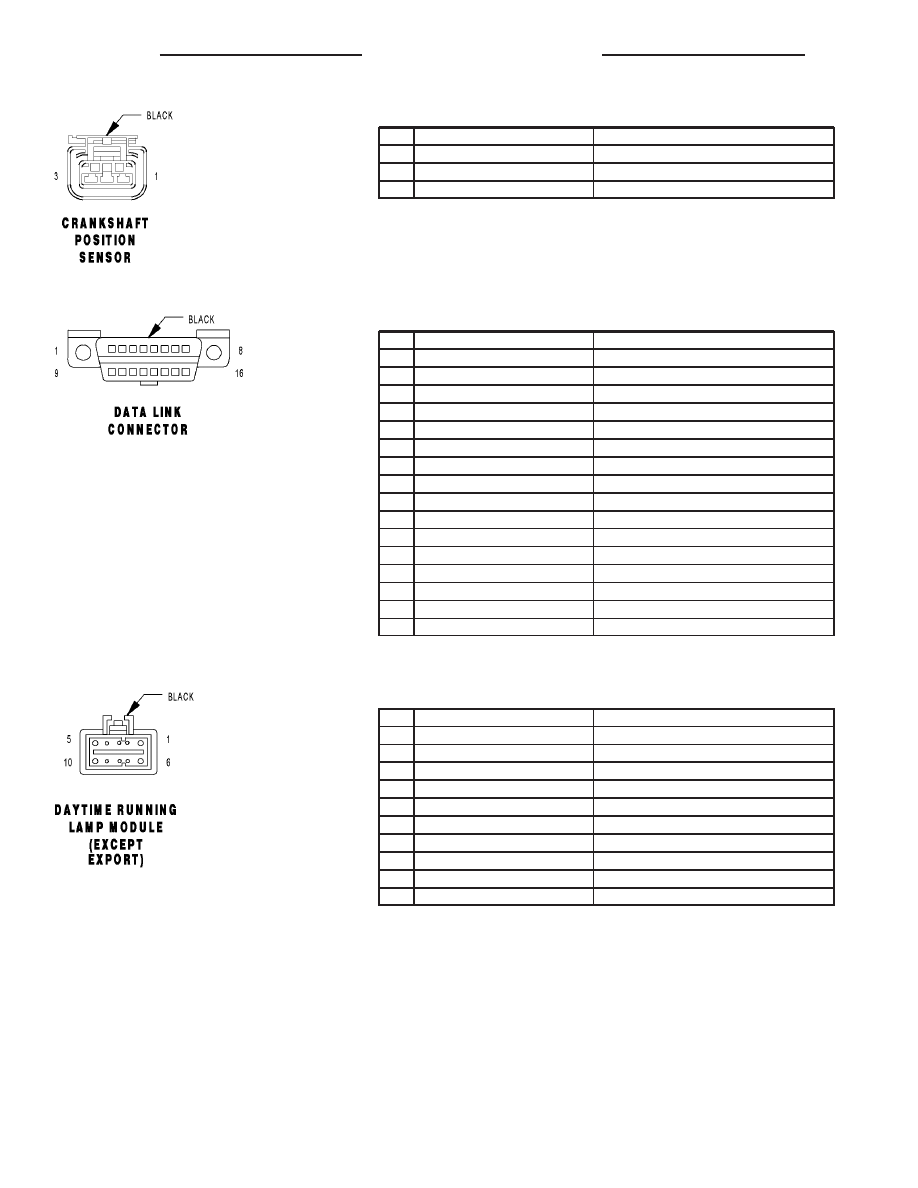

CRANKSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K24 18BR/LB

CKP SIGNAL

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

Z111 20BK/WT

GROUND

5

Z11 20BK/LG

GROUND

6

-

-

7

D21 20WT/BR

SCI TRANSMIT (PCM/CAB)

8

-

-

9

D16 20WT/OR

SCI RECEIVE (TCM)

10

-

-

11

-

-

12

D20 20WT/LG

SCI RECEIVE (PCM)

13

-

-

14

-

-

15

D15 20WT/DG

SCI RECIEVE (TCM)

16

M21 20YL/BR

FUSED B(+)

DAYTIME RUNNING LAMP MODULE (EXCEPT EXPORT) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

L300 14LG/WT

DIMMER SWITCH HIGH BEAM OUTPUT

2

-

-

3

-

-

4

L340 14WT/OR

HIGH BEAM INDICATOR DRIVER

5

F960 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

A333 14WT/RD

FUSED B(+)

7

K75 20DB/OR

VEHICLE SPEED SENSOR SIGNAL

8

Z901 18BK

GROUND

9

-

-

10

L4 14WT/LG

DIMMER SWITCH LOW BEAM OUTPUT

8W - 80 - 24

8W-80 CONNECTOR PIN-OUTS

TJ

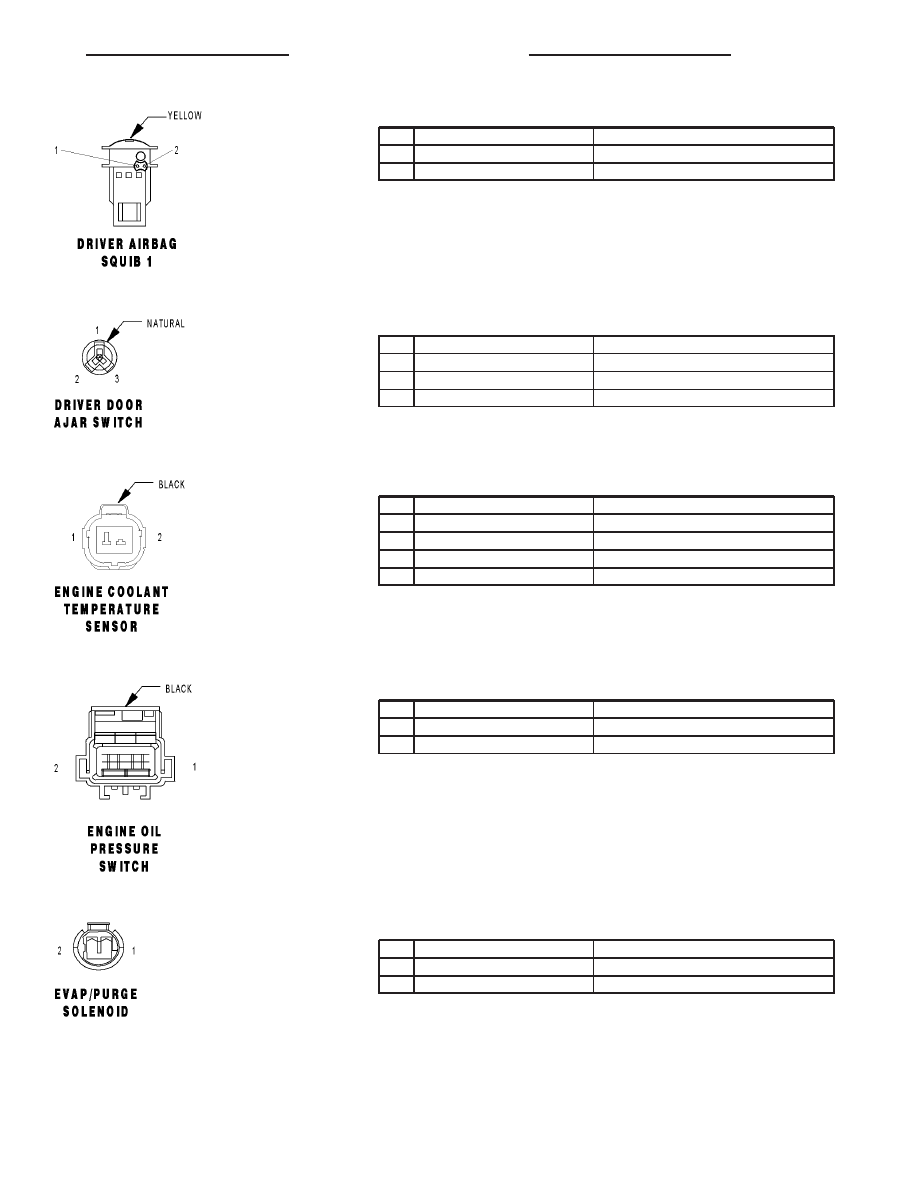

DRIVER AIRBAG SQUIB 1 - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R45 18DG/LB

DRIVER SQUIB 1 LINE 2

2

R43 18BK/LB

DRIVER SQUIB 1 LINE 1

DRIVER DOOR AJAR SWITCH - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

M23 20YL/DG

DOOR AJAR SWITCH OUTPUT

2

-

-

3

G75 20VT

DRIVER DOOR AJAR SWITCH SENSE

ENGINE COOLANT TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG (2.4L)

SENSOR GROUND

1

K2 18VT/OR (4.0L)

ECT SIGNAL

2

K2 20VT/OR (2.4L)

ECT SIGNAL

2

K900 20DB/DG (4.0L)

SENSOR GROUND

ENGINE OIL PRESSURE SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 20VT/GY

OIL PRESSURE SIGNAL

2

-

-

EVAP/PURGE SOLENOID - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K70 20DB/BR

EVAP/PURGE SOL SIGNAL

2

K52 20DB/WT

EVAP/PURGE SOL CONTROL

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 25

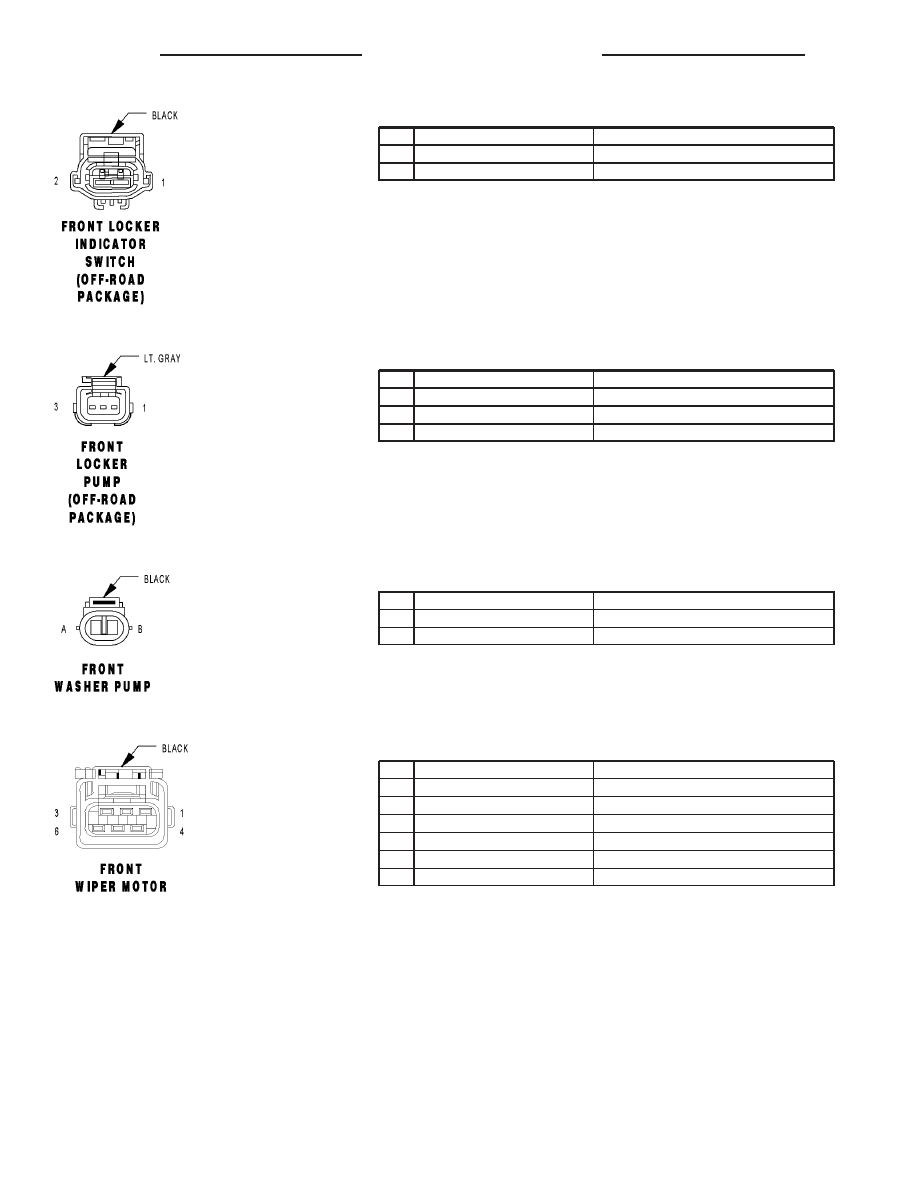

FRONT LOCKER INDICATOR SWITCH (OFF-ROAD PACKAGE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z987 20BK

GROUND

2

G300 20VT/WT

FRONT LOCKER INDICATOR SWITCH SENSE

FRONT LOCKER PUMP (OFF-ROAD PACKAGE) - LT. GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z987 18BK

GROUND

2

-

-

3

A750 18TN/RD

FRONT LOCKER RELAY OUTPUT

FRONT WASHER PUMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

W10 16BR

WASHER PUMP CONTROL SWITCH OUTPUT

B

Z950 18BK

GROUND

FRONT WIPER MOTOR - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

F300 16PK

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

W7 16BR/GY

WIPER PARK SWITCH SENSE

3

-

-

4

Z902 18BK

GROUND

5

W3 16BR/WT

LOW SPEED WIPER SWITCH OUTPUT

6

W4 16BR/OR

WIPER SWITCH HIGH SPEED OUTPUT
