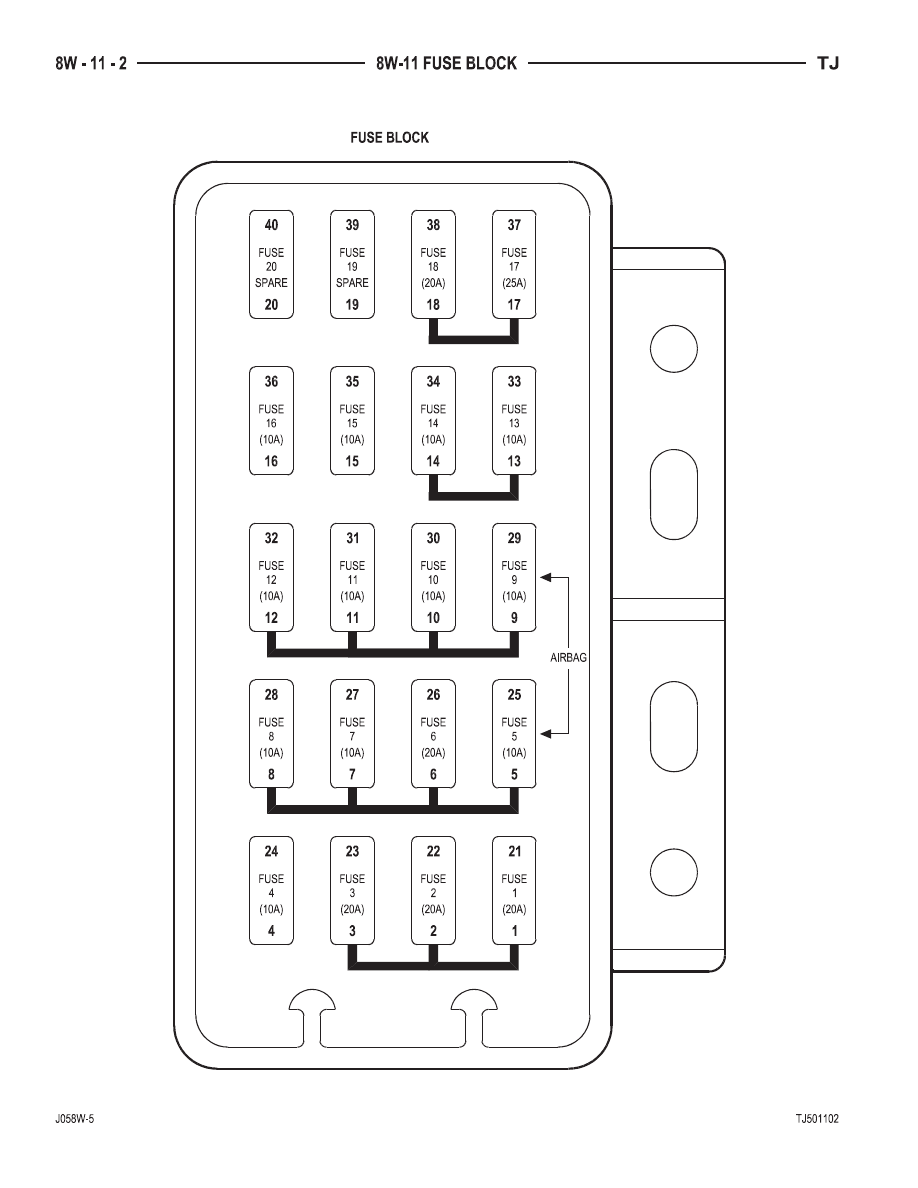

8W-11 FUSE BLOCK

Component

Page

A/C Compressor Clutch Relay . . . . . . . . . . . 8W-11-9
A/C-Heater Control . . . . . . . . . . . . . . . . . . . 8W-11-7
Airbag Control Module . . . . . . . . . . . . . . 8W-11-5, 8
Antilock Brake Relay . . . . . . . . . . . . . . . . . 8W-11-6
Automatic Shut Down Relay . . . . . . . . . . . 8W-11-8
Back-Up Lamp Switch . . . . . . . . . . . . . . . . 8W-11-6
Blend Door Actuator . . . . . . . . . . . . . . . . . . 8W-11-7
Blower Motor Relay . . . . . . . . . . . . . . . . . . 8W-11-7
Brake Lamp Switch . . . . . . . . . . . . . . . . . . 8W-11-4
Brake Transmission Shift Interlock

Solenoid . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-8

Cigar Lighter/Power Outlet . . . . . . . . . . . 8W-11-11
Compass/Temperature Mirror . . . . . . . . . . . 8W-11-8
Controller Antilock Brake . . . . . . . . . . . . . . 8W-11-6
Daytime Running Lamp Module . . . . . . 8W-11-9, 11
Driver Door Ajar Switch . . . . . . . . . . . . . . . 8W-11-4
Front Wiper Motor . . . . . . . . . . . . . . . . . . 8W-11-11
Fuel Pump Relay . . . . . . . . . . . . . . . . . . . . 8W-11-8
Fuse 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-4
Fuse 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-4
Fuse 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-4
Fuse 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-4
Fuse 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-5
Fuse 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-5
Fuse 7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-6
Fuse 8 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-6, 7
Fuse 9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-8
Fuse 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-8
Fuse 11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-9
Fuse 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-8

Component

Page

Fuse 13 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-10
Fuse 14 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-10
Fuse 15 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-10
Fuse 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-11
Fuse 17 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-11
Fuse 18 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-11
Fuse Block . . . . . . . . . . 8W-11-2, 4, 5, 6, 8, 9, 10, 11
G300 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-4
Headlamp Leveling Switch . . . . . . . . . . . . 8W-11-11
Heater Control . . . . . . . . . . . . . . . . . . . . . . 8W-11-7
Ignition Switch . . . . . . . . . . . . . . . . . . . . . 8W-11-11
Instrument Cluster . . . . . . . . . . . . . . . . . . . 8W-11-8
Left Headlamp . . . . . . . . . . . . . . . . . . . . . 8W-11-11
Left Headlamp Leveling Motor . . . . . . . . . 8W-11-11
Multi-Function Switch . . . . . . . . . . . 8W-11-4, 10, 11
Passenger Airbag On-Off Switch . . . . . . . . 8W-11-8
Passenger Door Ajar Switch . . . . . . . . . . . . 8W-11-4
Powertrain Control Module . . . . . . . . . . . . 8W-11-8
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-10
Rear Window Defogger Relay . . . . . . . . 8W-11-6, 10
Rear Window Defogger Switch . . . . . . . . . 8W-11-10
Rear Wiper Motor . . . . . . . . . . . . . . . . . . . . 8W-11-5
Rear Wiper/Washer Switch . . . . . . . . . . . . . 8W-11-5
Right Headlamp . . . . . . . . . . . . . . . . . . . . 8W-11-11
Right Headlamp Leveling Motor . . . . . . . . 8W-11-11
Sentry Key Immobilizer Module . . . . . . . 8W-11-4, 8
Subwoofer . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-4
Transmission Range Sensor . . . . . . . . . . . . 8W-11-6

TJ

8W-11 FUSE BLOCK

8W - 11 - 1
