at the outer-end. The ROOT of the gear tooth is the
lowest portion of the tooth (Fig. 22).

NOTE: If the PROFILE across the tooth is the same
it is a 3 Axis cut gear. If the PROFILE across the
tooth is tapered it is a 2 Axis cut gear.

(1) Apply a thin coat of hydrated ferric oxide or

equivalent to the drive and coast side of the ring gear
teeth.

(2) Wrap, twist, and hold a shop towel around the

pinion yoke to increase the turning resistance of the
pinion. This will provide a more distinct contact pat-
tern.

(3) Using a boxed end wrench on a ring gear bolt,

Rotate the differential case one complete revolution
in both directions while a load is being applied from
shop

towel.

The areas on the ring gear teeth with the greatest

degree of contact against the pinion teeth will squee-
gee the compound to the areas with the least amount
of contact. Note and compare patterns on the ring
gear teeth to Gear Tooth Contact Patterns chart (Fig.
23) and (Fig. 24) and adjust pinion depth and gear
backlash as necessary.

DIFFERENTIAL BEARING PRELOAD CHECK

The final check on the differential assembly before

installing the axles is torque to rotate pinion and dif-
ferential combined. This will verify the correct differ-
ential bearing preload.

Torque to rotate the differential and pinion should

be the torque to rotate the pinion plus 0.79-1.24 N·m
(7-11 in. lbs.).

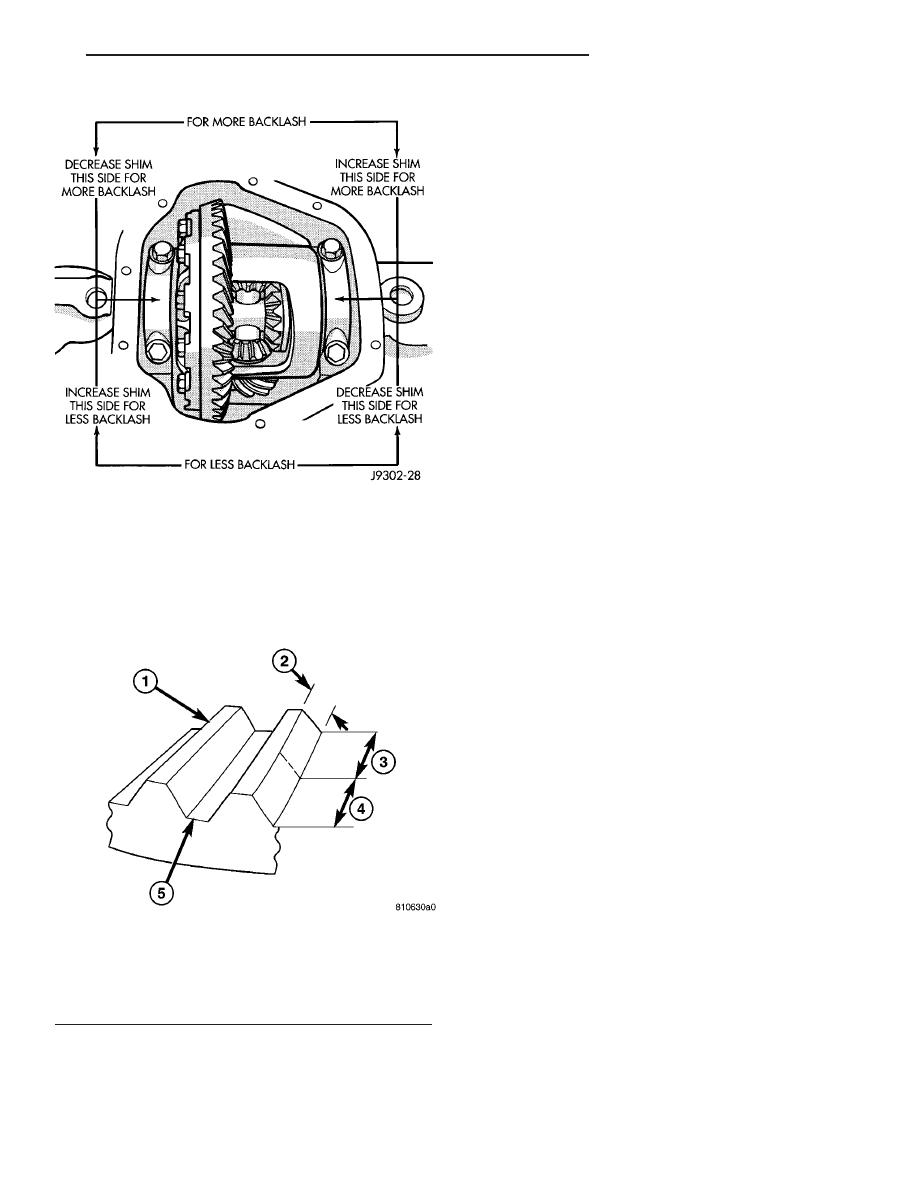

Fig. 21 BACKLASH SHIM ADJUSTMENT

Fig. 22 GEAR DESCRIPTION

1 - TOP LAND
2 - PROFILE
3 - TOE
4 - HEEL
5 - ROOT

TJ

REAR AXLE - 216RBI

3 - 129

REAR AXLE - 216RBI (Continued)

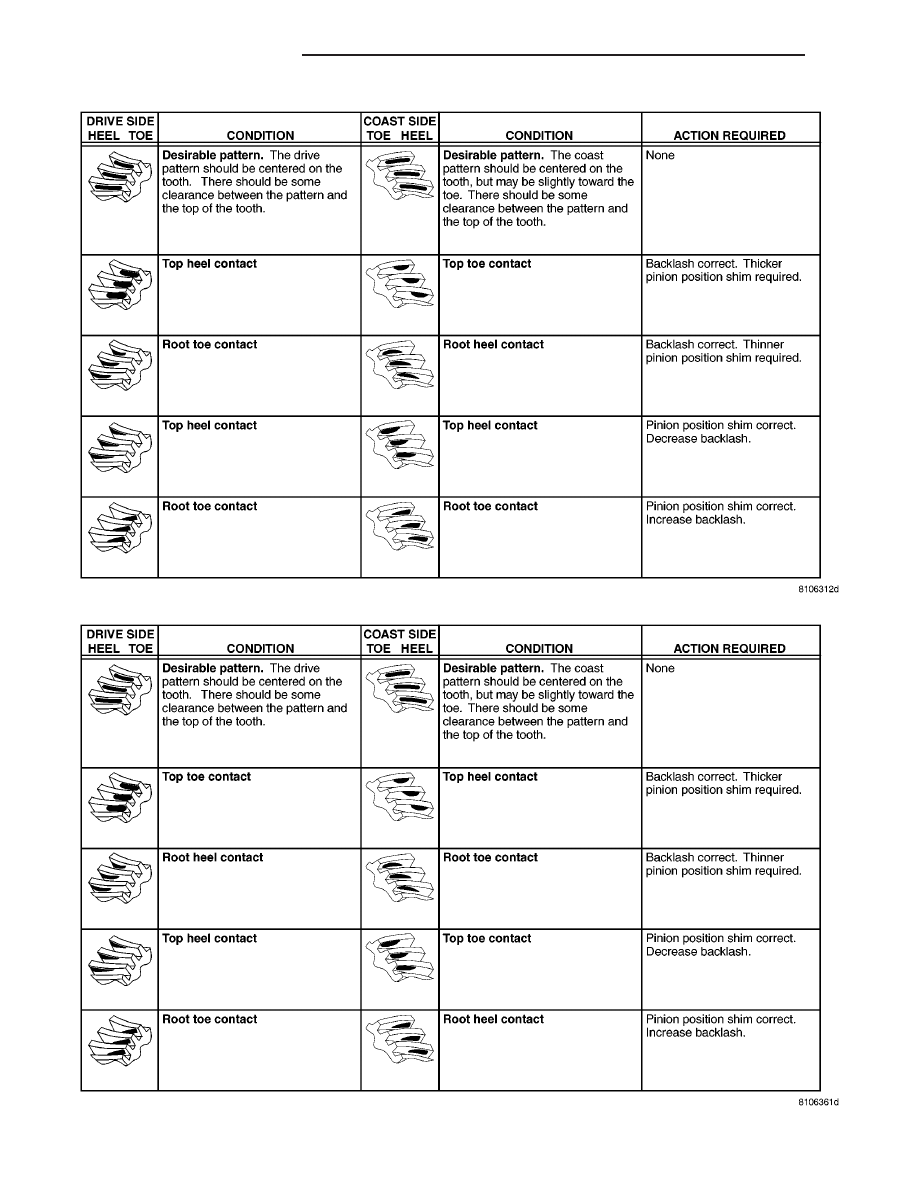

Fig. 23 PATTERN INTERPRETATION (GEAR CUT 2 AXIS)

Fig. 24 PATTERN INTERPRETATION (GEAR CUT 3 AXIS)

3 - 130

REAR AXLE - 216RBI

TJ

REAR AXLE - 216RBI (Continued)

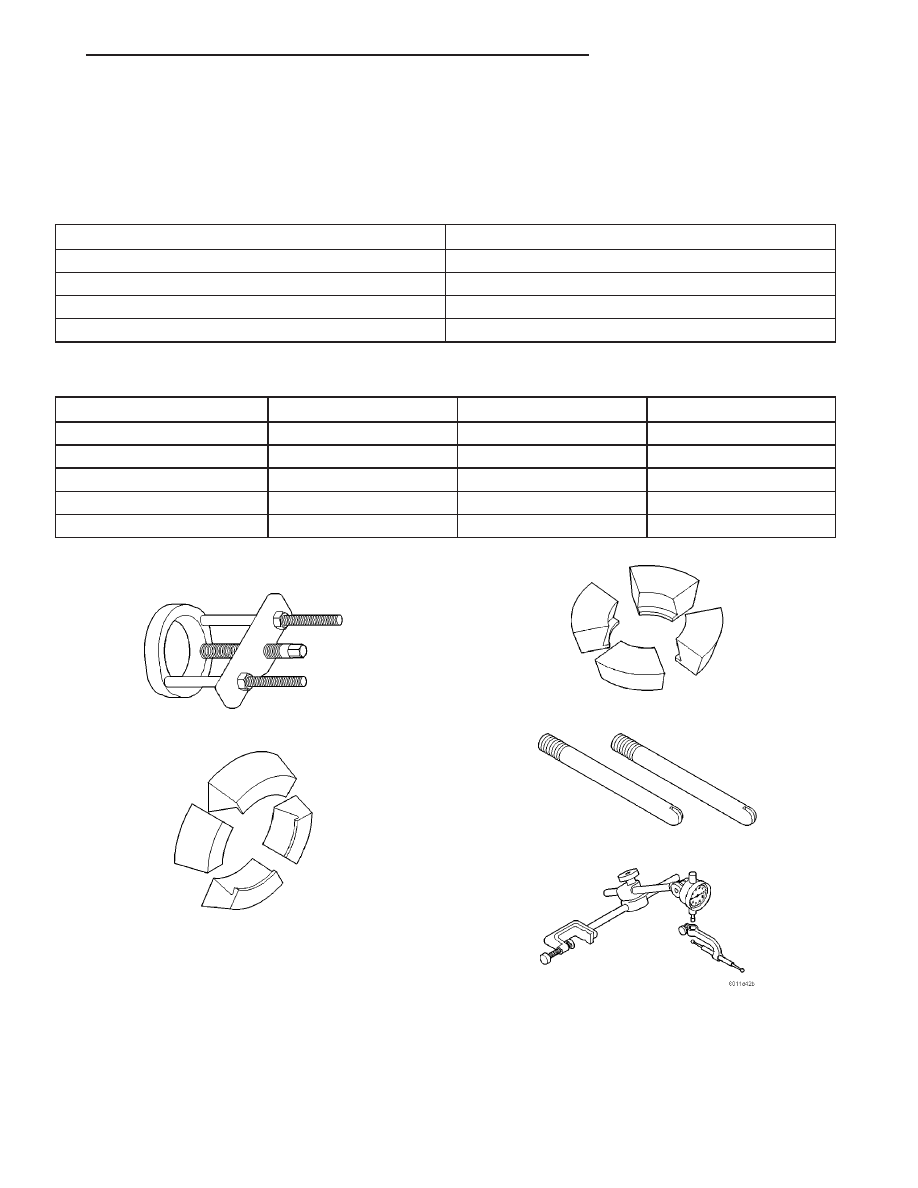

SPECIFICATIONS

REAR AXLE

AXLE SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Axle Ratio

3.07, 3.73, 4.10

Ring Gear Backlash

0.12-0.20 mm (0.005-0.008 in.)

Pinion Bearing Preload - Original Bearings

1-2 N·m (10-20 in. lbs.)

Pinion Bearing Preload - New Bearings

2-4.5 N·m (20-40 in. lbs.)

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Fill Hole Plug

34

25

-

Differential Cover Bolts

41

30

-

Bearing Cap Bolts

108

80

-

Ring Gear Bolts

136

100

-

Pinion Nut

217-271

160-200

-

SPECIAL TOOLS

PULLER C-293-PA

ADAPTERS C-293-18

ADAPTERS C-293-39

PILOT STUDS C-3288-B

DIAL INDICATOR C-3339

TJ

REAR AXLE - 216RBI

3 - 131

REAR AXLE - 216RBI (Continued)

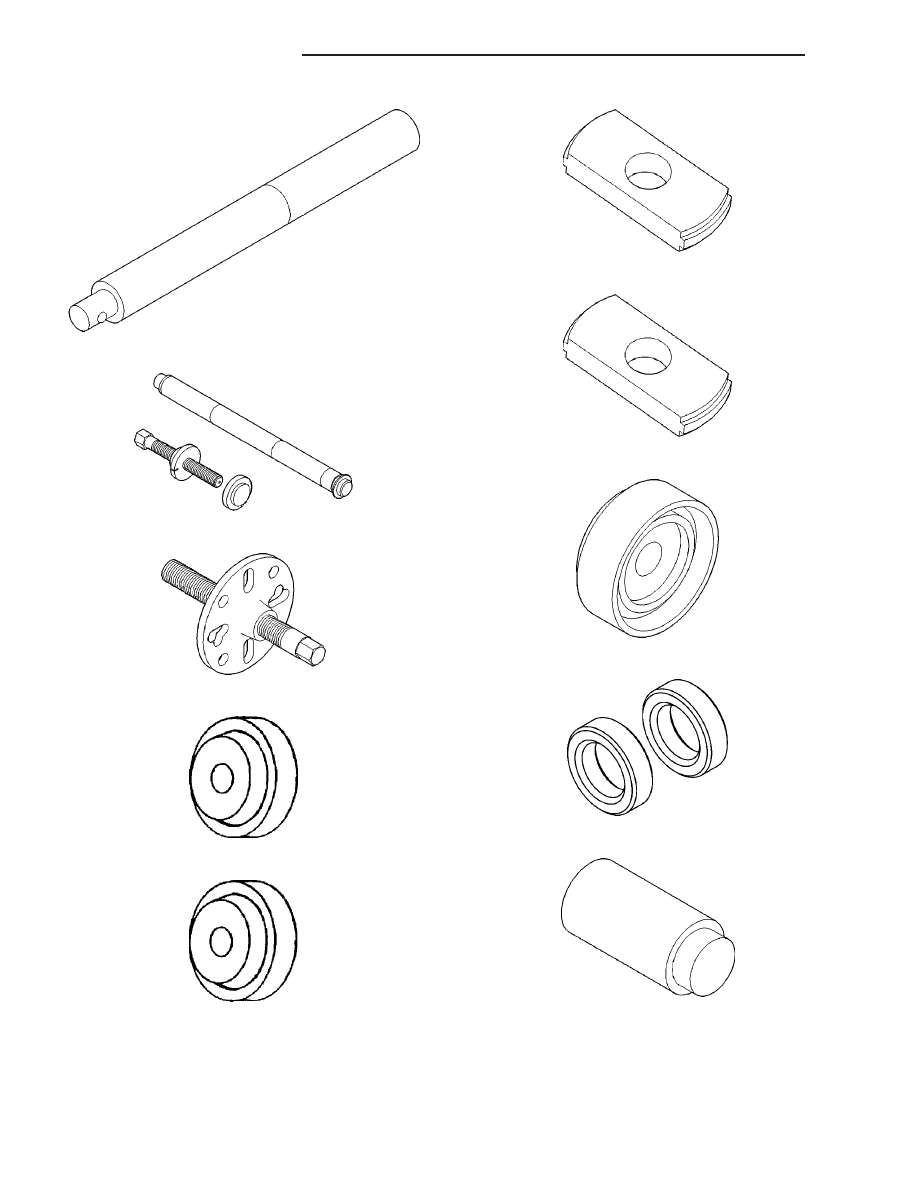

HANDLE C-4171

TRAC-LOK TOOLS C-4487

PULLER C-452

INSTALLER D-144

INSTALLER D-145

REMOVER D-147

REMOVER D-148

INSTALLER D-156

DUMMY BEARINGS D-345

PLUG SP-3289

3 - 132

REAR AXLE - 216RBI

TJ

REAR AXLE - 216RBI (Continued)
