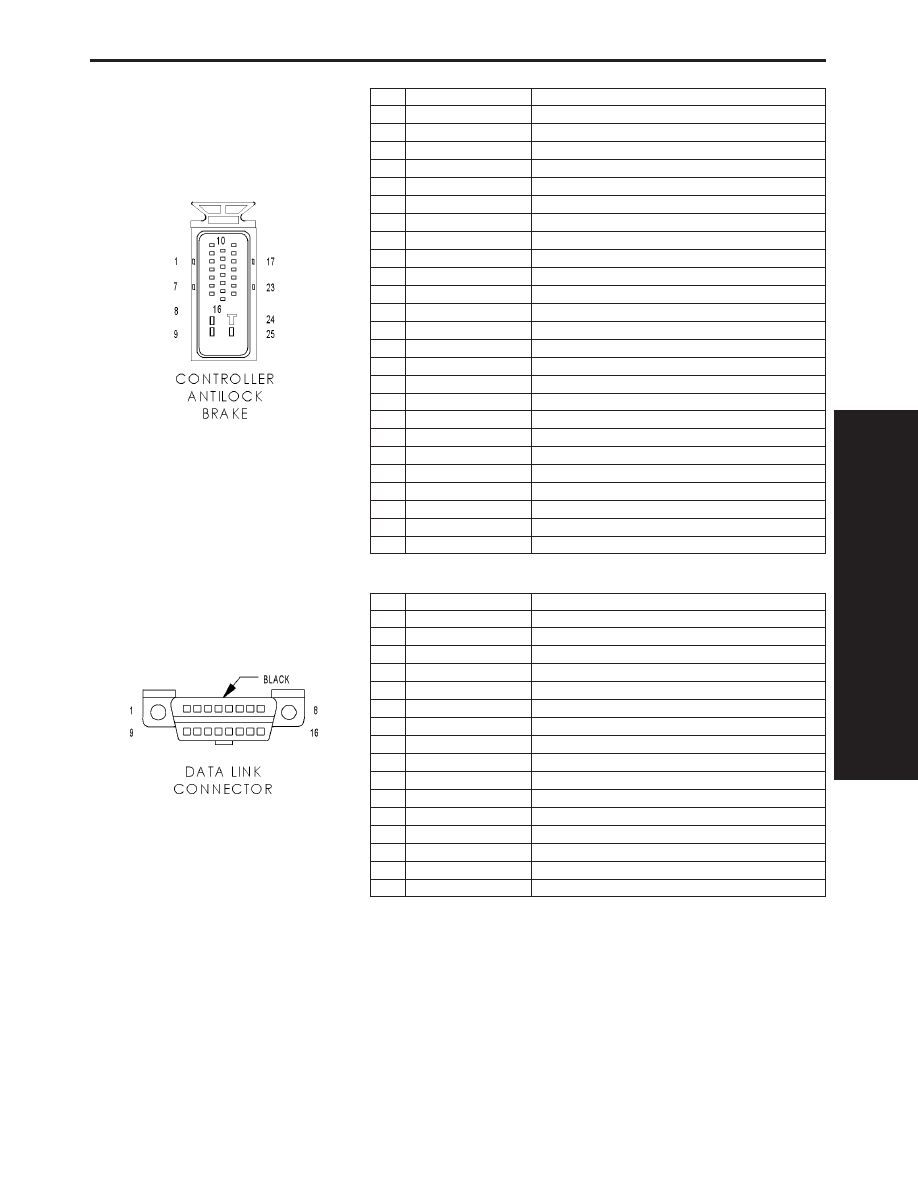

CONTROLLER ANTILOCK BRAKE - 25 WAY

CAV

CIRCUIT

FUNCTION

1

B1 18YL/DB

RIGHT REAR WHEEL SPEED SENSOR (-)

2

B3 18LG/DB

LEFT REAR WHEEL SPEED SENSOR (-)

3

B7 18WT

RIGHT FRONT WHEEL SPEED SENSOR (+)

4

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR (+)

5

-

-

6

B41 18YL/VT

G-SWITCH NO. 1 SENSE

7

B42 18TN/WT

G-SWITCH NO. 2 SENSE

8

Z22 12BK/PK

GROUND

9

A20 12RD/DB

FUSED B(+)

10

B4 18LG

LEFT REAR WHEEL SPEED SENSOR (+)

11

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR (-)

12

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

13

B43 18PK/OR

G-SWITCH TEST SIGNAL

14

-

-

15

-

-

16

G83 18GY/BK

ABS RELAY CONTROL

17

B2 18YL

RIGHT REAR WHEEL SPEED SENSOR (+)

18

B6 18WT/DB

RIGHT FRONT WHEEL SPEED SENSOR (-)

19

-

-

20

D21 18PK

SCI TRANSMIT

21

-

-

22

-

-

23

F20 18VT/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

24

Z22 12BK/PK

GROUND

25

A10 12RD/DG

FUSED B(+)

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS

3

-

-

4

Z2 20BK/LG

GROUND

5

Z12 20BK/TN

GROUND

6

D32 20LG/WT

SCI RECEIVE

7

D21 20PK

SCI TRANSMIT

8

-

-

9

D23 20WT/BR

FLASH PROGRAM ENABLE

10

-

-

11

-

-

12

-

-

13

-

-

14

D20 20LG/PK

SCI RECEIVE

15

-

-

16

M1 20PK/WT

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

55

CONNECTOR PINOUTS

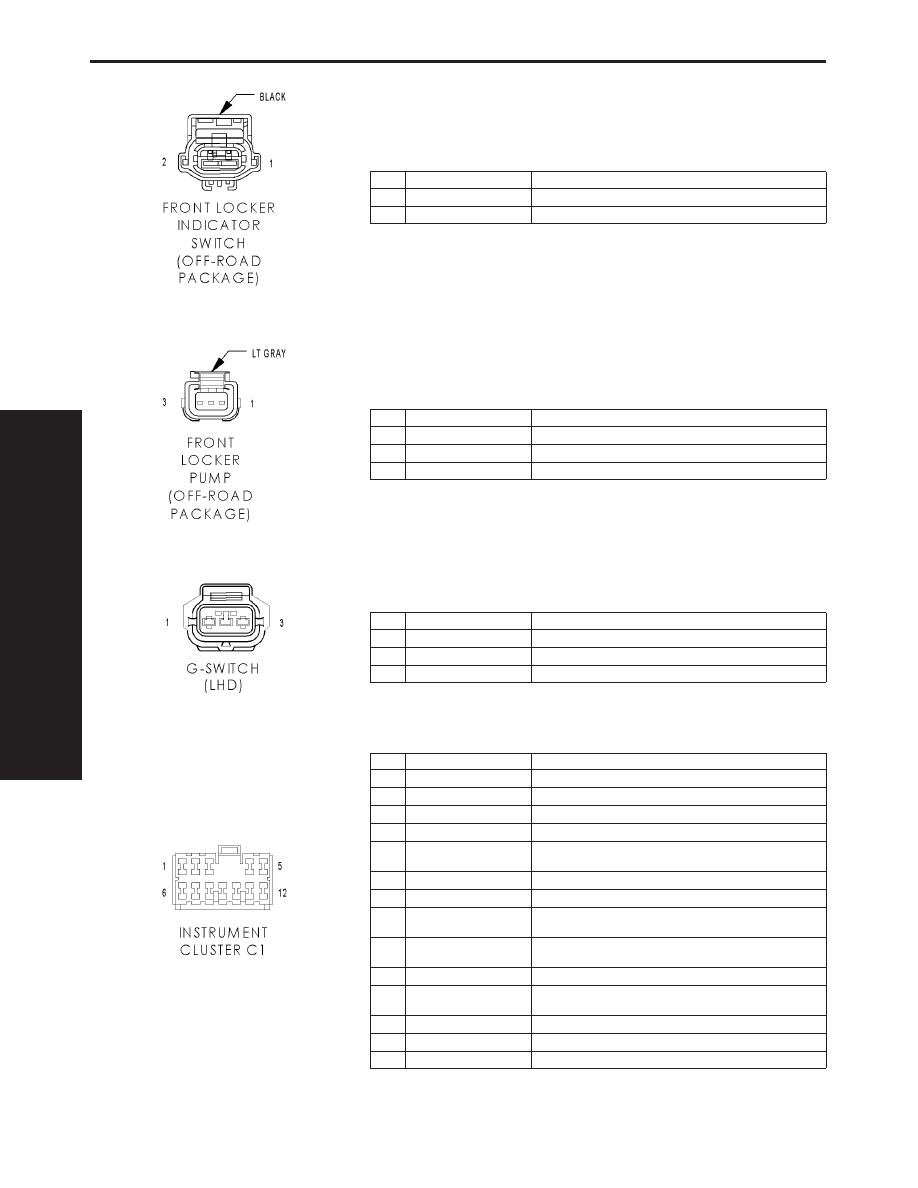

FRONT LOCKER INDICATOR SWITCH (OFF-ROAD PACKAGE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK

GROUND

2

G300 16VT/WT

FRONT LOCKER INDICATOR SWITCH SENSE

FRONT LOCKER PUMP (OFF-ROAD PACKAGE) - LT GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

-

-

3

A750 18TN/RD

FRONT LOCKER RELAY OUTPUT

G-SWITCH (LHD) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

B42 20TN/WT

G-SWITCH NO. 2 SENSE

2

B41 20YL/VT

G-SWITCH NO. 1 SENSE

3

B43 20PK/OR

G-SWITCH TEST SIGNAL

INSTRUMENT CLUSTER C1 - 12 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18GY

LEFT TURN SIGNAL

2

L60 18TN

RIGHT TURN SIGNAL

3

G34 16RD/GY (LHD)

HIGH BEAM INDICATOR DRIVER

3

L3 16RD/OR (RHD)

HIGH BEAM INDICATOR DRIVER

4

L39 16LB (EXCEPT EX-
PORT)

FOG LAMP FEED

4

L38 16BR/WT (EXPORT)

REAR FOG LAMP FEED

5

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

6

G305 20VT/LG (OFF-ROAD
PACKAGE)

REAR LOCKER REQUEST

7

G301 20VT/LB (OFF-ROAD
PACKAGE)

REAR LOCKER INDICATOR SWITCH SENSE

8

Z2 18BK/LG

GROUND

9

G303 20VT/DG (OFF-ROAD
PACKAGE)

LOCKER ENABLE SIGNAL 2

10

D23 20WT/BR

-

11

G5 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

M1 20PK/WT

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

56

CONNECTOR PINOUTS

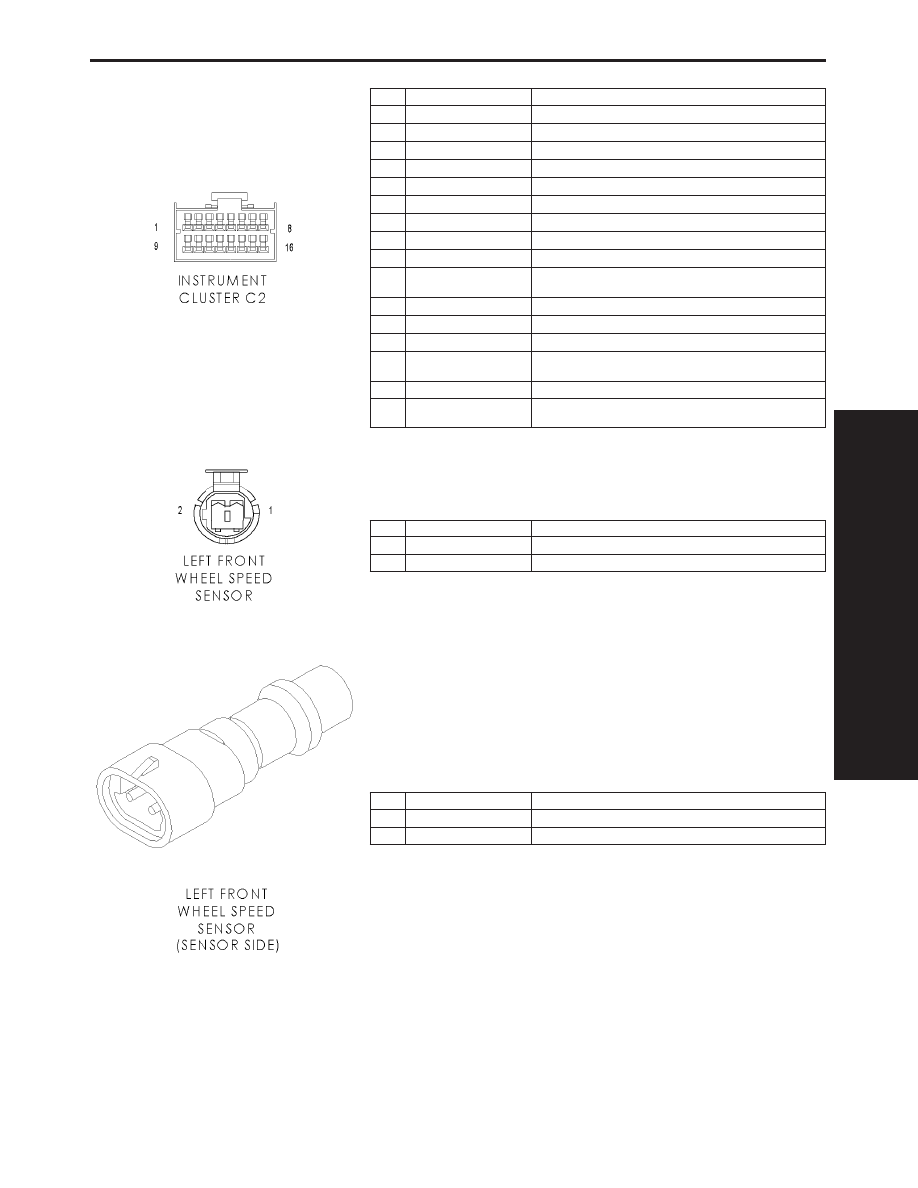

INSTRUMENT CLUSTER C2 - 16 WAY

CAV

CIRCUIT

FUNCTION

1

C80 20DB/WT (HARD TOP)

REAR WINDOW DEFOGGER SWITCH SENSE

2

G10 20LG/RD

SEAT BELT SWITCH SENSE

3

G76 20TN/YL

PASSENGER DOOR AJAR SWITCH SENSE

4

G75 20TN

DRIVER DOOR AJAR SWITCH SENSE

5

M2 20YL

COURTESY LAMP FEED

6

E2 20OR

PANEL LAMPS FEED

7

C81 20LB/WT (HARD TOP)

REAR WINDOW DEFOGGER RELAY CONTROL

8

G19 20LG/OR (ABS)

ABS WARNING INDICATOR DRIVER

9

G99 20GY/WT

BRAKE WARNING INDICATOR DRIVER

10

G304 20VT/DB (OFF-ROAD
PACKAGE)

FRONT LOCKER REQUEST

11

G107 20BK/RD (4X4)

4WD INDICATOR

12

D25 20VT/YL

PCI BUS

13

G26 20LB

KEY-IN IGNITION SWITCH SENSE

14

G302 20RD/WT (OFF-
ROAD PACKAGE)

LOCKER ENABLE SIGNAL 1

15

E19 20RD

PANEL LAMPS DIMMER SIGNAL

16

G300 20VT/WT (OFF-ROAD
PACKAGE)

FRONT LOCKER INDICATOR SWITCH SENSE

LEFT FRONT WHEEL SPEED SENSOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR (-)

2

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR (+)

LEFT FRONT WHEEL SPEED SENSOR (SENSOR SIDE) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

RD/DB

LEFT FRONT WHEEL SPEED SENSOR (-)

2

RD

LEFT FRONT WHEEL SPEED SENSOR (+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

57

CONNECTOR PINOUTS

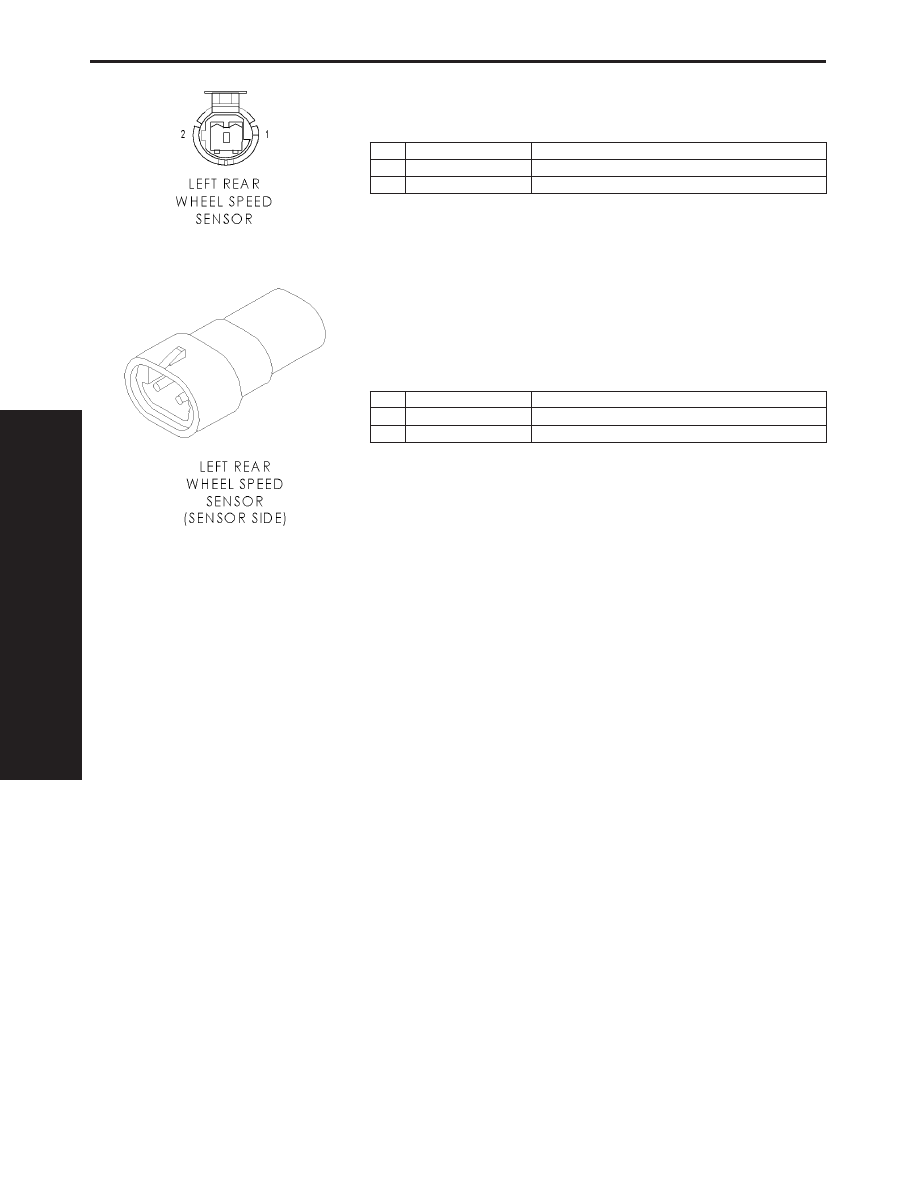

LEFT REAR WHEEL SPEED SENSOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B3 18LG/DB

LEFT REAR WHEEL SPEED SENSOR (-)

2

B4 18LG

LEFT REAR WHEEL SPEED SENSOR (+)

LEFT REAR WHEEL SPEED SENSOR (SENSOR SIDE) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

LG/DB

LEFT REAR WHEEL SPEED SENSOR (-)

2

LG

LEFT REAR WHEEL SPEED SENSOR (+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

58

CONNECTOR PINOUTS
