7. Install 1-2 synchronizer hub (1) with Installer 8228

(2) and a press. Align hub detent openings with
synchronizer rings.

8. Install 1-2 synchronizer hub (1) snap ring (2).

NOTE: Reuse original snap ring or thickest ring
that will fit.

9. Install 1-2 synchronizer sleeve (1) and push to the

bottom of the synchronizer hub (2).

21 - 28

MANUAL TRANSMISSION - NSG370

KJ

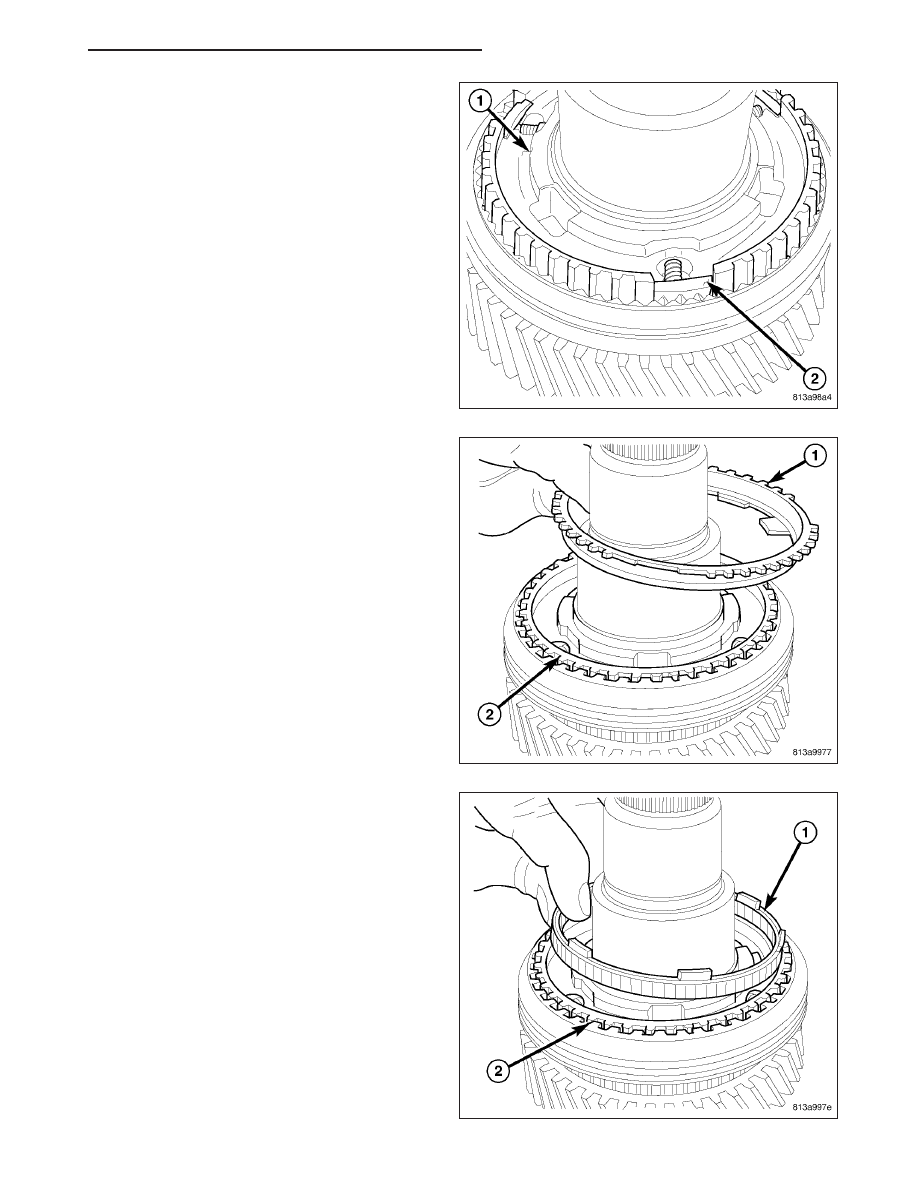

10. Install 1-2 synchronizer hub (1) detents, springs,

and balls (2).

11. Install first gear blocker ring (1) into synchronizer

hub (2).

12. Install first gear outer friction ring (1) into synchro-

nizer hub (2).

KJ

MANUAL TRANSMISSION - NSG370

21 - 29

13. Install first gear inner friction ring (1) into synchro-

nizer hub (2).

14. Install first gear (1) and bearing (2). Then center

1-2 synchronizer sleeve on synchronizer hub.

WARNING: Use welding gloves when handling
heated

components.

Failure

to

follow

these

instructions will result in personal injury.

CAUTION: A bearing heater is used to assembly
first gear thrust washer (1) and reverse gear bear-
ing race (2). Use only a bearing heater/hot plate
and follow manufacture’s instructions. Heat com-
ponents to 100 - 177 Celsius (212° Min. - 350° Max
Fahrenheit). Never use an open flame to heat com-
ponents. Never leave components on heater for
and extended amount of time. If component is dis-
colored after heating, the component has been
overheated and must not be used. Failure to fol-
low these instructions will result in component
damage.

21 - 30

MANUAL TRANSMISSION - NSG370

KJ

15. Heat first gear thrust washer (1) and reverse gear bearing race (2) with bearing heater to maximum of 177

Celsius (350° Fahrenheit).

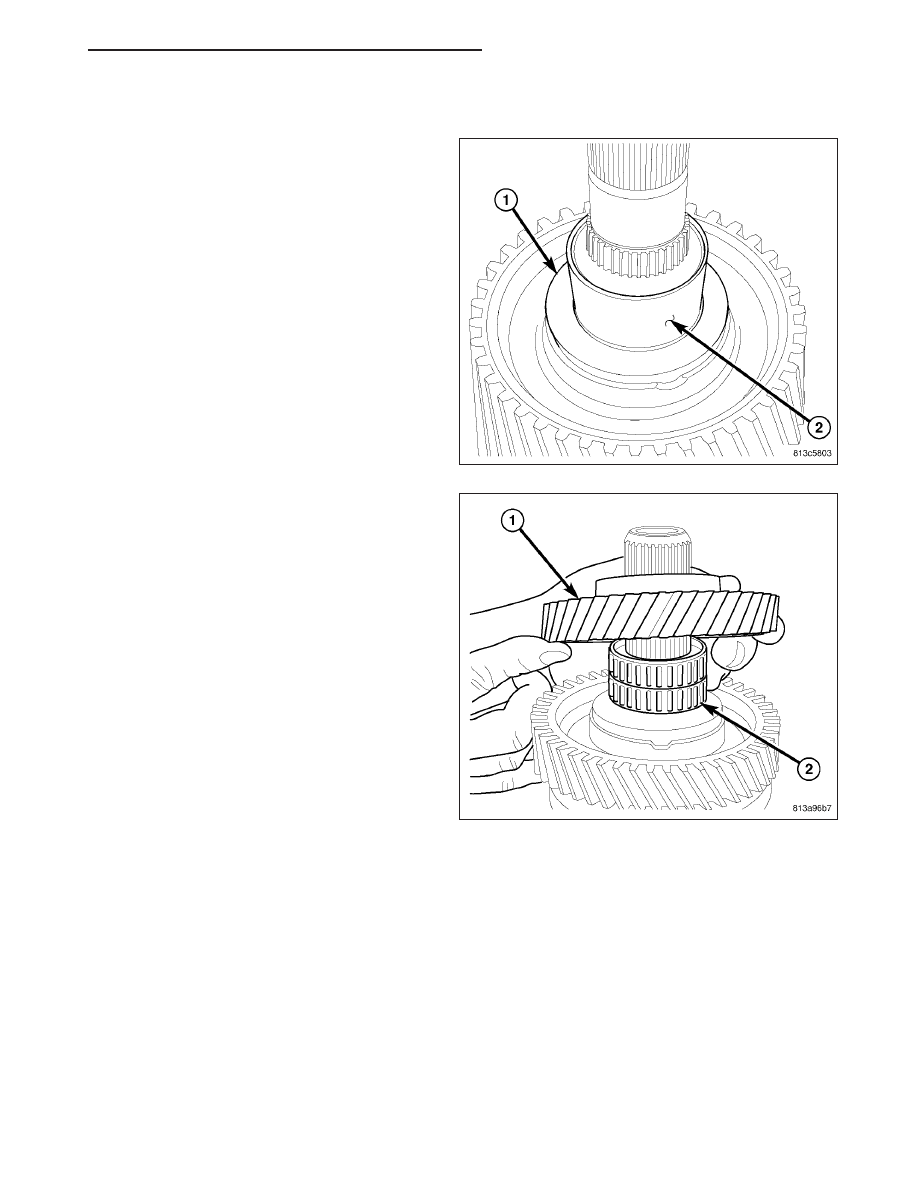

16. Using welding gloves or tongs, install first gear

thrust washer (1) then reverse gear bearing race
(2).

17. Install reverse gear (1) and bearing (2).

KJ

MANUAL TRANSMISSION - NSG370

21 - 31
