Jeep Liberty KJ. Manual - part 955





DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

High Pressure Fuel Lines

28

20

247

Fuel Rail Bolts

24.5

18

-

Fuel Pressure Sensor

35

26

-

Water In Fuel Sensor

1.2

-

10

Fuel Water/Separator

Mounting Nuts

24.5

24

-

Fuel Line Hose Clamp

7

-

62

Fuel Quantity Solenoid

11

-

97

Fuel Tank Straps Bolts

61

45

-

Fuel Filler Tube Clamp

3.5

-

30

APP Sensor

11

-

97

Turbocharger Downpipe

Bolts

32.5

24

-

Fuel Pressure Solenoid

Mounting Nut

Refer to the installation Procedure.

14 - 40

FUEL DELIVERY - 2.8L DIESEL

KJ

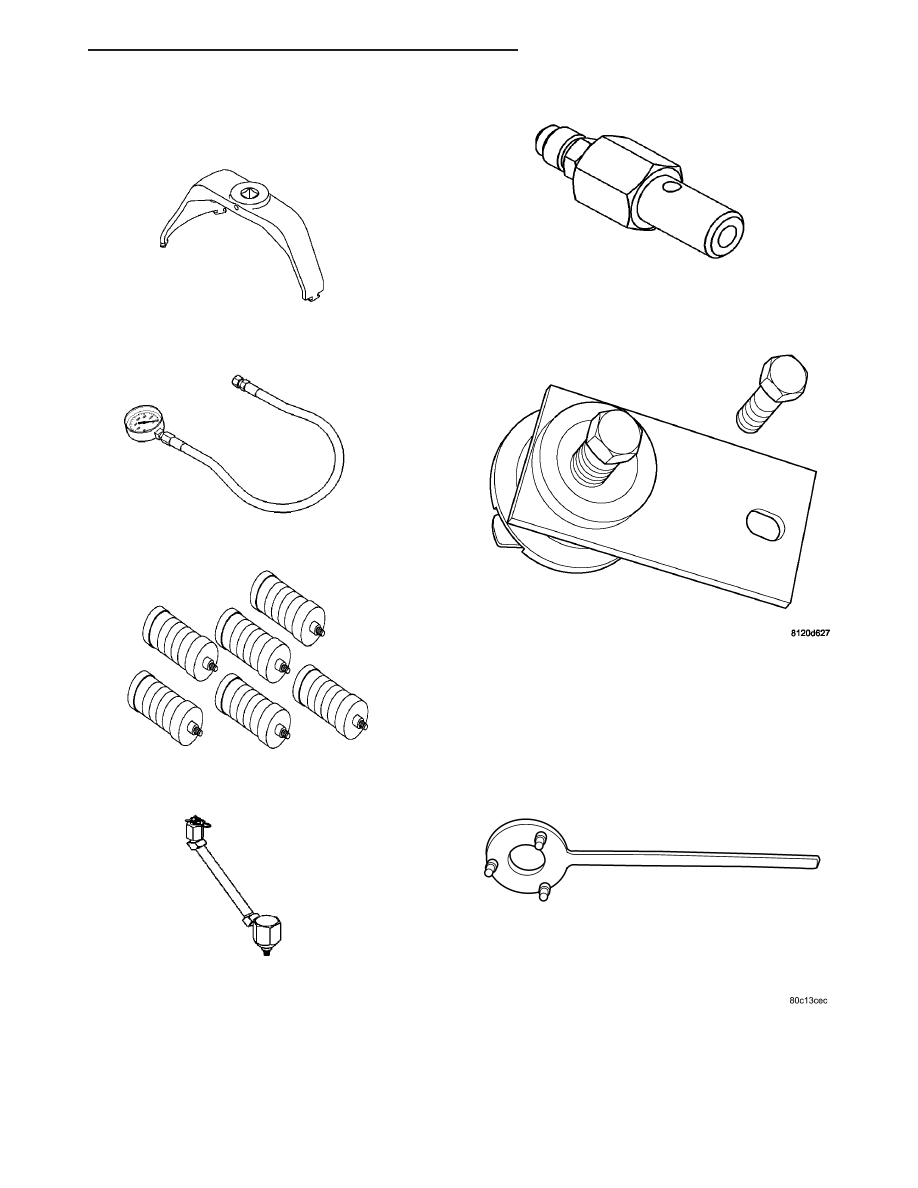

SPECIAL TOOLS - DIESEL

VACUUM AND PRESSURE GAUGE 6828

VM.9545 RETURN FUEL QUANTITY VIALS

ADAPTOR 9686

FITTING #9745

VM.1067 HIGH PRESSURE PUMP REMOVER

VM.1055 HIGH PRESSURE INJECTION PUMP GEAR

HOLDER

KJ

FUEL DELIVERY - 2.8L DIESEL

14 - 41

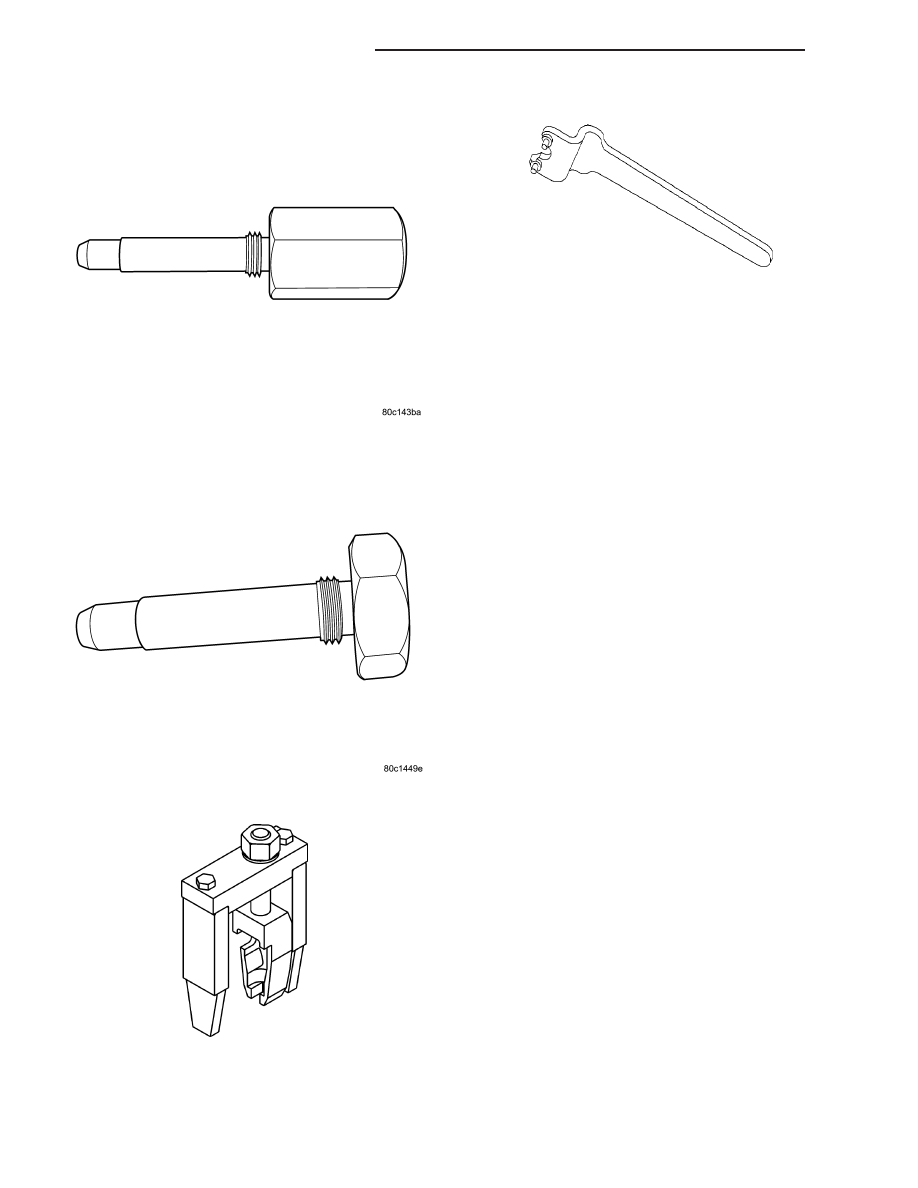

VM.1052 INTAKE CAMSHAFT ALIGNMENT PIN

VM.1053 EXHAUST CAMSHAFT ALIGNMENT PIN

VM.9075 FUEL INJECTOR EXTRACTOR

VM.9660 TIMING BELT TENSIONER WRENCH

14 - 42

FUEL DELIVERY - 2.8L DIESEL

KJ

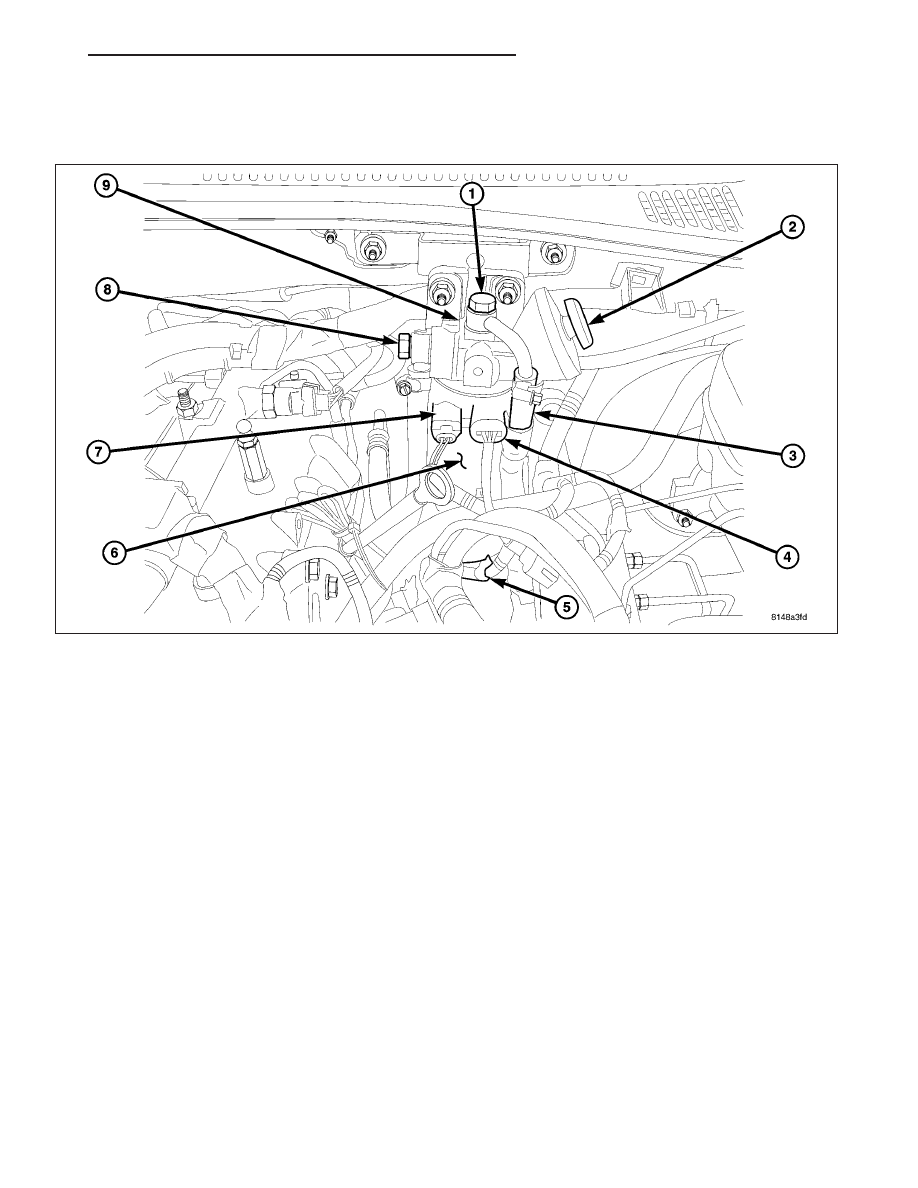

FUEL FILTER / WATER SEPARATOR

DESCRIPTION

The fuel filter/water separator assembly is located in the left rear corner of the engine compartment. It incorporates
the fuel system prime button, bleed screw, fuel temperature sensor, fuel heater and a water in fuel (WIF) sensor.
Only the fuel filter canister and the WIF sensor are serviced separately. The fuel filter has a 3 micron element and
tightens clockwise to the housing..

OPERATION

The fuel filter/water separator protects the high pressure fuel injection pump by removing water and contaminants
from the fuel with a three micron filter element. The construction of the filter/separator allows fuel to pass through it,
but helps prevent moisture (water) from doing so. Moisture collects at the bottom of the canister.

Refer to the maintenance schedules for the recommended fuel filter replacement intervals.

For draining of water from canister, (Refer to 14 - FUEL SYSTEM - STANDARD PROCEDURE).

A Water-In-Fuel (WIF) sensor is attached to the fuel filter and serviced separately. Refer to Water-In-Fuel Sensor
Description/Operation.

The fuel heater and fuel temperature sensor are part of the fuel filter assembly head and not serviced separately
from the head.

KJ

FUEL DELIVERY - 2.8L DIESEL

14 - 43
