Measure Dimension (mm)

0.460-0.609

Cylinder Head Gasket Thickness (mm)

1.52
2 Holes or Notches

Piston Clearance (mm)

0.71-0.81

VALVE SERVICE

This procedure is done with the engine cylinder head removed from the block.

DISASSEMBLY

1. Remove the engine cylinder head from the cylinder block (Refer to 9 - ENGINE/CYLINDER HEAD - REMOVAL).

2. Use Valve Spring Compressor Tool and compress each valve spring.

3. Remove the valve locks, retainers, and springs.

4. Use a smooth stone or a jewelers file to remove any burrs on the top of the valve stem, especially around the

groove for the locks.

5. Remove the valves, and place them in a rack in the same order as removed.

VALVE CLEANING

1. Clean all carbon deposits from the combustion chambers, valve ports, valve stems, valve stem guides and head.

2. Clean all residue and gasket material from the engine cylinder head machined gasket surface.

INSPECTION

1. Inspect for cracks in the combustion chambers and

valve ports.

2. Inspect for cracks on the exhaust seat.

3. Inspect for cracks in the gasket surface at each

coolant passage.

4. Inspect valves for burned, cracked or warped

heads.

5. Inspect for scuffed or bent valve stems.

6. Replace valves displaying any damage.

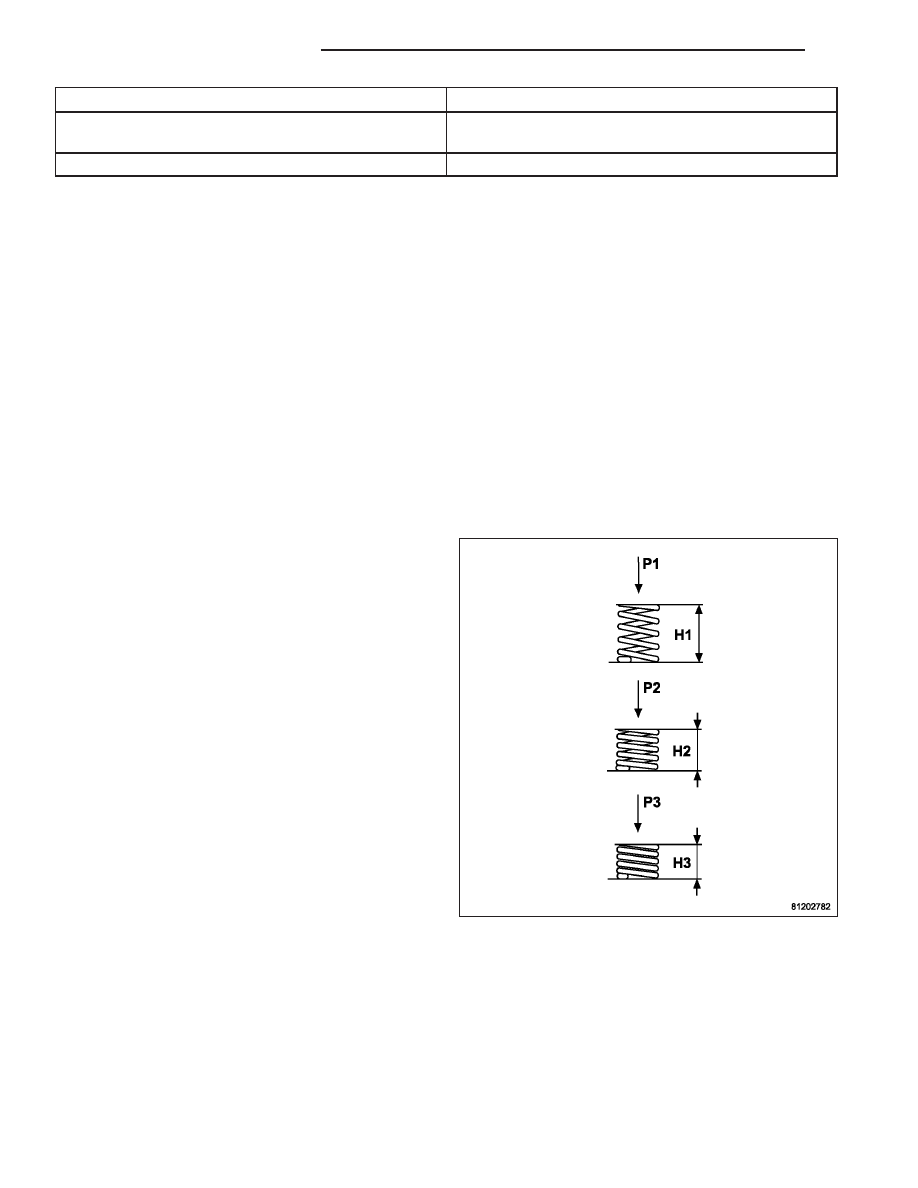

7. Check valve spring height.

VALVE SEAT REFACING

1. Install a pilot of the correct size in the valve guide bore. Reface the valve seat to the specified angle with a good

dressing stone. Remove only enough metal to provide a smooth finish.

2. Use tapered stones to obtain the specified seat width when required.

9 - 1610

ENGINE - 2.8L DIESEL

KJ

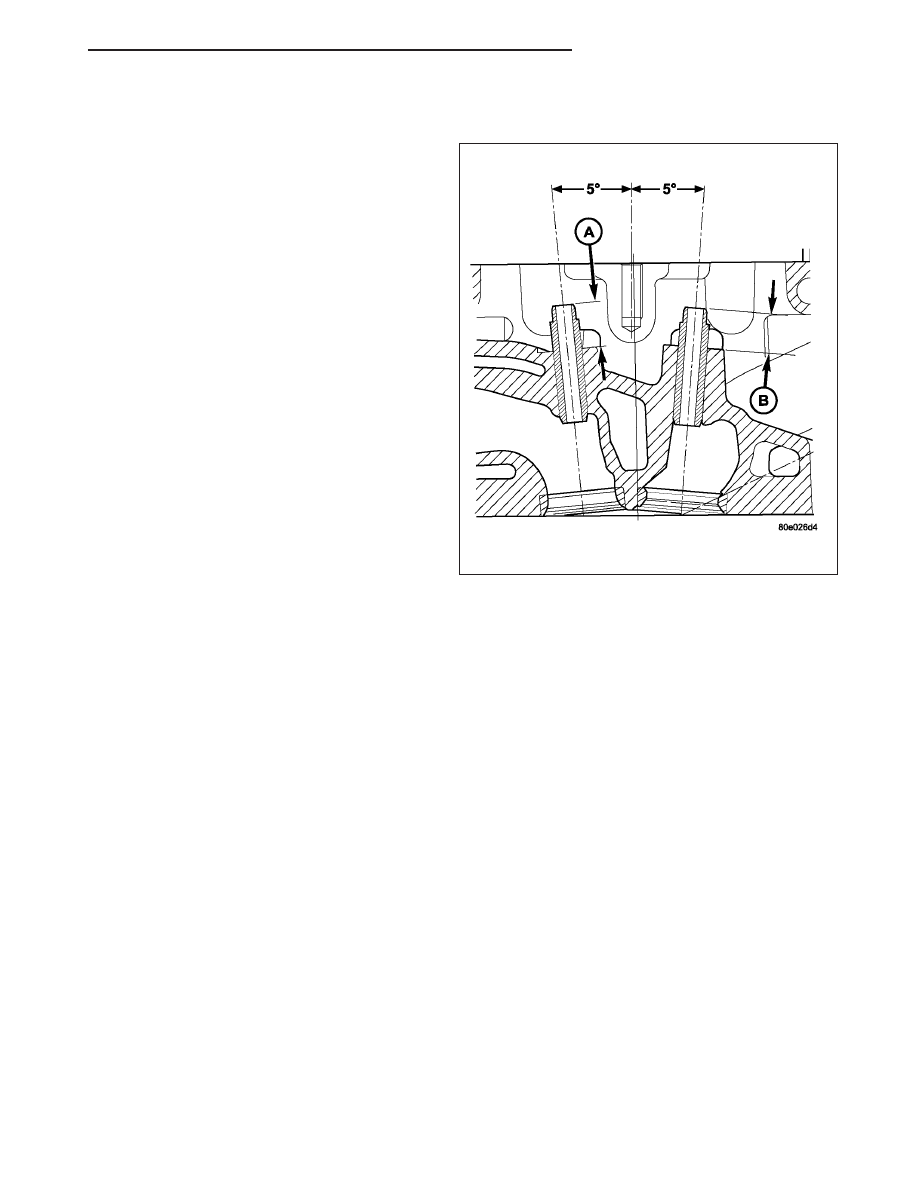

VALVE GUIDES

1. Valve Guides height requirement.

2. Measurement A : 16.50 - 17.00 mm. Measurment B

: 14.50 - 15.00 mm.

VALVE STEM-TO-GUIDE CLEARANCE MEASUREMENT

1. Measure and record internal diameter of valve guides. Valve guide internal diameter is 6.0 to 6.012 mm (0.2362

to 0.2366 in.).

2. Measure valve stems and record diameters. Intake valve stem diameter 5.952 to 5.97 mm (0.2343 to 0.2350 in).

Exhaust valve stem diameter 5.942 to 5.96 mm (0.2339 to 0.2346 in).

3.

Subtract diameter of valve stem from internal diameter of its respective valve guide to obtain valve stem clear-

ance in valve guide. Clearance of inlet valve stem in valve guide is 0.03 to 0.06 mm (.0011 to .0023 in). Clear-
ance of exhaust valve stem in valve guide is 0.04 to 0.07 mm (.0015 to .0027 in).

4. If valve stem clearance in valve guide exceeds tolerances, new valve guides must be installed.

REMOVAL

1. Disconnect negative battery cable.

2. Remove engine cover and bracket (Refer to 9 - ENGINE COVER - REMOVAL).

3. Drain cooling system (Refer to 7 - COOLING/ENGINE/COOLANT - STANDARD PROCEDURE).

4. Remove radiator core support.

5. Remove cooling fan and fan drive viscous clutch assembly (Refer to 7 - COOLING/ENGINE/FAN DRIVE VIS-

COUS CLUTCH - REMOVAL).

6. Remove accessory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - REMOVAL).

7. Remove accessory drive belt tensioner and both idler pulleys, Idler pulley bolts are L.H. thread. (Refer to 7 -

COOLING/ACCESSORY DRIVE/BELT TENSIONERS - REMOVAL).

8. Remove power steering pump pulley.

9. Remove front engine lift bracket.

10. Remove cooling fan support (Refer to 7 - COOLING/ENGINE/RADIATOR FAN - REMOVAL).

11. Remove generator and support bracketing (Refer to 8 - ELECTRICAL/CHARGING/GENERATOR - REMOVAL).

12. Remove viscous heater.

13. Remove vibration damper.

KJ

ENGINE - 2.8L DIESEL

9 - 1611

14. Remove throttle cable assembly and set aside.

15. Disconnect main engine wiring harness connectors from right inner wheel housing.

16. Disconnect main engine wiring harness ancillary components and set harness aside.

17. Remove air cleaner housing.

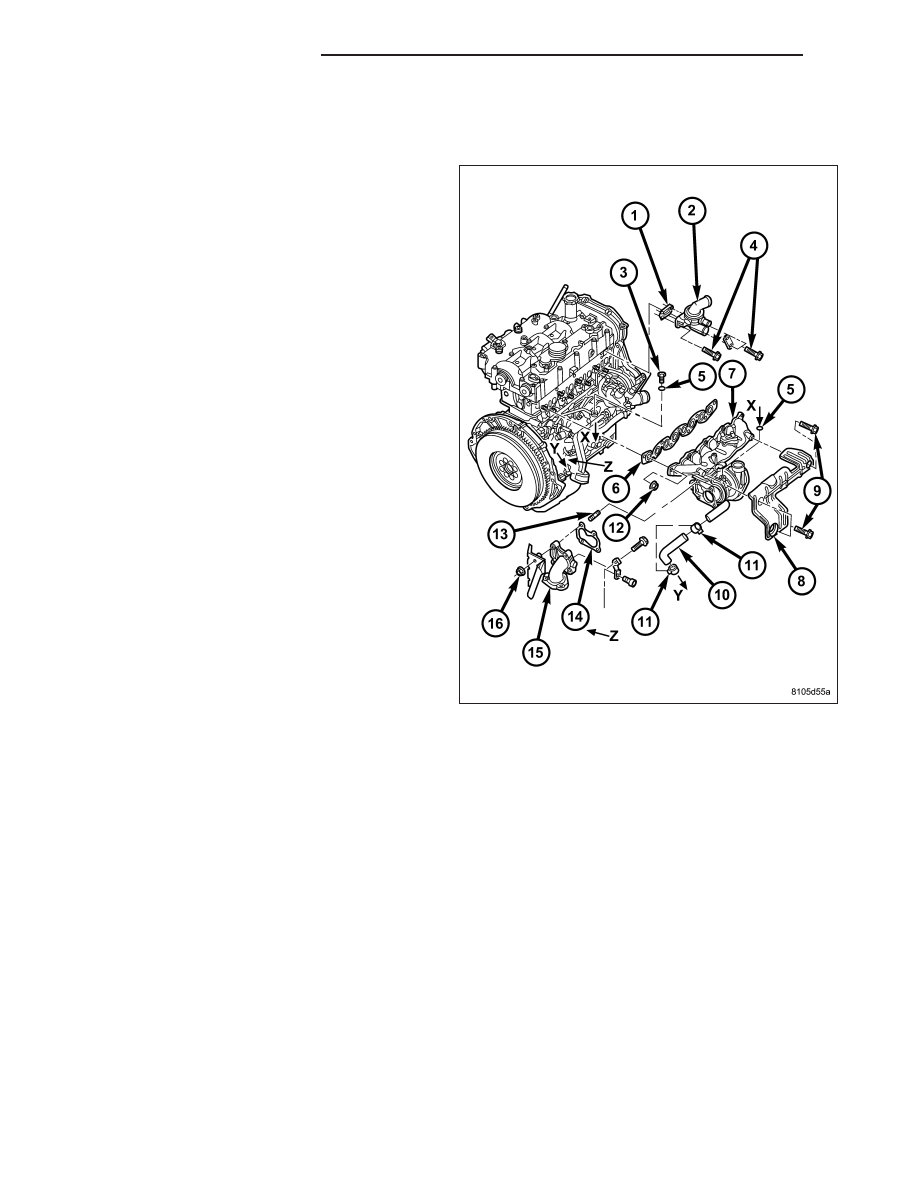

18. Disconnect EGR cooler assembly water inlet pipe.

19. Remove EGR cooler from exhaust manifold (2.8L)

Disconnect coolant pipe (2.5L). (Refer to 25 -
EMISSIONS CONTROL/EXHAUST GAS RECIR-
CULATION/VALVE COOLER - REMOVAL).

20. Remove exhaust manifold heat shield.

9 - 1612

ENGINE - 2.8L DIESEL

KJ

21. Remove turbocharger heat shield retaining bolt

and position shield aside.

22. Remove turbocharger oil feed line from turbo-

charger.

23. Raise and support vehicle.

24. Disconnect exhaust stabilizer bracket at lower

exhaust manifold.

25. Disconnect exhaust system bracket at transmis-

sion crossmember.

26. Lower the vehicle and remove the exhaust mani-

fold retaining nuts.

27. Slide the exhaust manifold and turbocharger off of

exhaust manifold studs .

28. Remove coolant hoses at thermostat housing.

29. Disconnect fuel return hose from fuel injectors

and set aside (Refer to 14 - FUEL SYSTEM/FUEL
INJECTION/FUEL INJECTOR - REMOVAL).

30. Remove fuel injector pressure lines (Refer to 14 -

FUEL SYSTEM/FUEL INJECTION/FUEL INJEC-
TOR - REMOVAL).

31. Disconnect fuel pump high pressure line at fuel

rail (Refer to 14 - FUEL SYSTEM/FUEL INJEC-
TION/FUEL INJECTOR - REMOVAL).

32. Disconnect oil dip stick tube from intake manifold.

33. Disconnect brake booster line bracket from intake

manifold and set aside.

34. Remove fuel injectors (Refer to 14 - FUEL SYSTEM/FUEL INJECTION/FUEL INJECTOR - REMOVAL).

CAUTION: Before removing the cylinder head cov-
er/intake manifold or timing belt the engine must
put at 90° after TDC. Failure to do so could result
in valve and/or piston damage during reassembly.
(Refer to 9 - ENGINE/VALVE TIMING - STANDARD
PROCEDURE)

35. Remove timing belt outer cover (Refer to 9 -

ENGINE/VALVE TIMING/TIMING BELT / CHAIN
COVER(S) - REMOVAL).

36. Remove timing belt (Refer to 9 - ENGINE/VALVE

TIMING/TIMING BELT/CHAIN AND SPROCKETS
- REMOVAL).

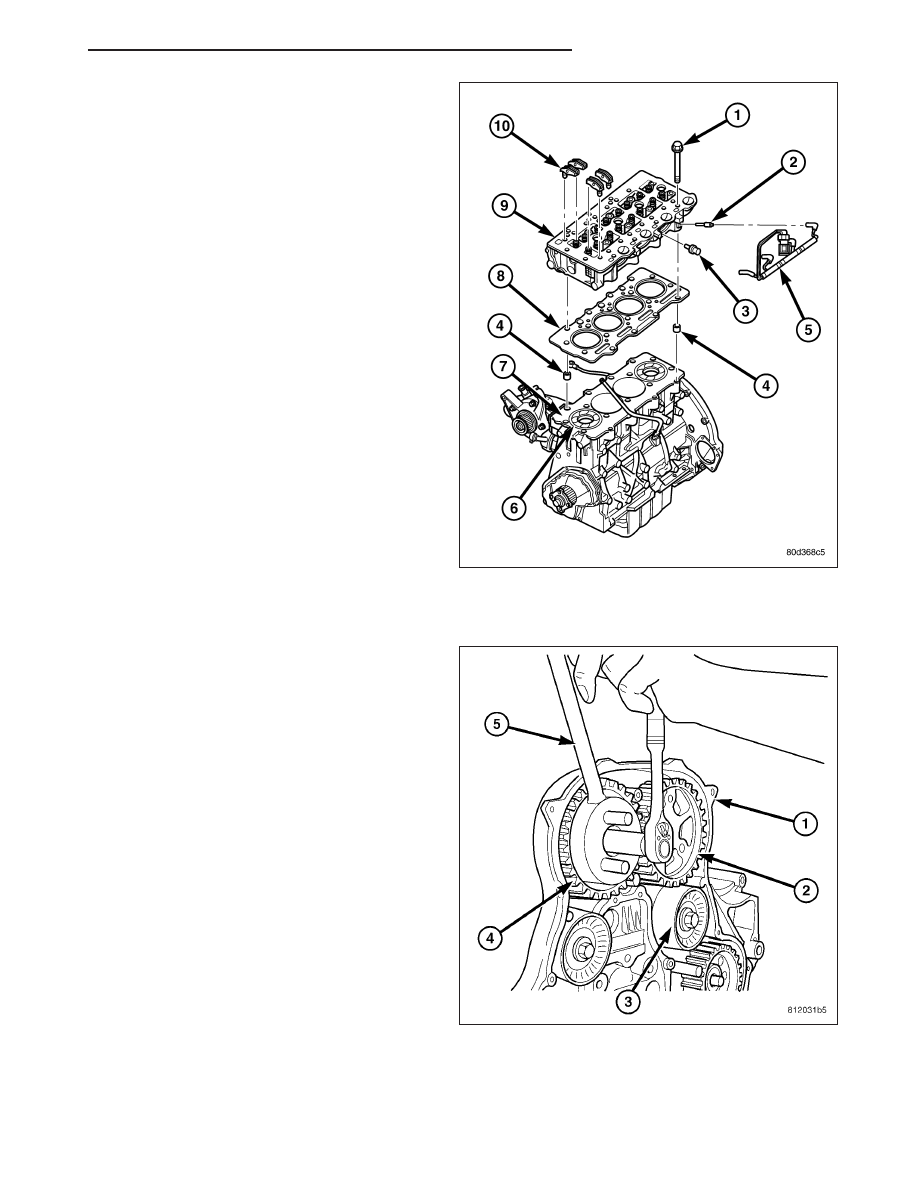

37. Using VM.1055, remove both camshaft gears.

38. Remove timing belt inner cover (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT / CHAIN COVER(S) -

REMOVAL).

39. Remove cylinder head cover/intake manifold (Refer to 9 - ENGINE/CYLINDER HEAD/CYLINDER HEAD COV-

ER(S) - REMOVAL).
