CRANKSHAFT

DESCRIPTION

SPECIFICATION

Metric

Standard

Main Bearing Journal Diameter

63.488 - 63.512 mm

2.4996 - 2.5005 in.

Bearing Clearance

0.002 - 0.046 mm

0.00008 - 0.0018 in.

Out of Round (MAX)

0.005 mm

0.0002 in.

Taper (MAX)

0.006 mm

0.0004 in.

End Play

0.052 - 0.282 mm

0.0021 - 0.0112 in.

End Play (MAX)

0.282 mm

0.0112 in.

Connecting Rod Journal Diameter

57.908 - 57.892 mm

2.2798 - 2.2792 in.

Bearing Clearance

0.006 - 0.044

0.0002 - 0.0011 in.

Out of Round (MAX)

0.005 mm

0.0002 in.

Taper (MAX)

0.006 mm

0.0002 in.

CAMSHAFT

DESCRIPTION

SPECIFICATION

Metric

Standard

Bore Diameter

26.02 - 26.04 mm

1.0245 - 1.0252 in.

Bearing Journal Diameter

25.975 - 25.995 mm

1.0227 - 1.0235 in.

Bearing Clearance

0.025 - 0.065 mm

0.001 - 0.0026 in.

Bearing Clearance (MAX)

0.065 mm

0.0026 in.

End Play

.075 - .200 mm

0.003 - 0.0079 in.

End Play (MAX)

.200 mm

0.0079 in.

VALVE TIMING

DESCRIPTION

SPECIFICATION

Intake

Opens (BTDC)

5.6°

Closes (ATDC)

240.1°

Duration

245.7°

Exhaust

Opens (BTDC)

241.5°

Closes (ATDC)

20.1°

Duration

261.6°

Valve Overlap

25.7°

VALVES

9 - 1466

ENGINE - 3.7L

KJ

DESCRIPTION

SPECIFICATION

Metric

Standard

Face Angle

45° - 45.5°

Head Diameter

Intake

48.52 - 48.78 mm

1.9103 - 1.9205 in.

Exhaust

36.87 - 37.13 mm

1.4516 - 1.4618 in.

Length (Overall)

Intake

113.45 - 114.21 mm

4.4666 - 4.4965 in.

Exhaust

114.92 - 115.68 mm

4.5244 - 4.5543 in.

Stem Diameter

Intake

6.931 - 6.957 mm

0.2729 - 0.2739 in.

Exhaust

6.902 - 6.928 mm

0.2717 - 0.2728 in.

Stem-to-Guide Clearance

Intake

0.018 - 0.069 mm

0.0008 - 0.0028 in.

Exhaust

0.047 - 0.098 mm

0.0019 - 0.0039 in.

Max. Allowable Stem-to-Guide
Clearance (Rocking Method)

Intake

0.069 mm

0.0028 in.

Exhaust

0.098 mm

0.0039 in.

Valve Lift (Zero Lash)

Intake

12.00 mm

0.472 in.

Exhaust

12.00 mm

0.472 in.

VALVE SPRING

DESCRIPTION

SPECIFICATION

Metric

Standard

Free Length (Approx)

Intake

48.18 mm

1.896 in.

Exhaust - w/damper

48.2 mm

1.897 in.

Spring Force (Valve Closed)

Intake

332.0 - 368.0 N @ 40.12 mm

74.63 - 82.72 lbs. @ 1.5795 in.

Exhaust - (without damper)

356 - 394 N @ 39.12 mm

80.031 - 88.57 lbs. @ 1.54 in.

Spring Force (Valve Open)

Intake

948.0 - 1038.0 N @ 28.12 mm

213.2 - 233.8 lbs. @ 1.107 in.

Exhaust - without damper

974 - 956 N @ 27.12 mm

218.8 - 215.1 lbs. @ 1.067 in.

Number of Coils

Intake

7.30

Exhaust

7.15

Wire Diameter

Intake

4.77 × 3.80mm

0.1878 × 0.1496 in.

KJ

ENGINE - 3.7L

9 - 1467

Exhaust

4.66 × 3.72mm

0.1843 × .1464 in.

Installed Height (Spring Seat to
Bottom of Retainer)

Nominal

Intake

40.12 mm

1.579 in.

Exhaust - w/damper

40.12 mm

1.579 in.

CYLINDER HEAD

DESCRIPTION

SPECIFICATION

Metric

Standard

Gasket Thickness (Compressed)

0.7 mm

(0.0276 in.)

Valve Seat Angle

44.5° - 45.0°

Valve Seat Runout (MAX)

0.051 mm

0.002 in.

Valve Seat Width

Intake

1.75 - 2.36 mm

0.0698 - 0.0928 in.

Exhaust

1.71 - 2.32 mm

0.0673 - 0.0911 in.

Guide Bore Diameter (Std.)

6.975 - 7.00 mm

0.2747 - 0.2756 in.

Cylinder Head Warpage (Flatness)

0.0508 mm

0.002 in.

OIL PUMP

DESCRIPTION

SPECIFICATION

Metric

Standard

Clearance Over Rotors/End Face

(MAX)

0.095 mm

0.0038 in.

Cover Out - of -Flat (MAX)

0.025 mm

0.001 in.

Inner and Outer Rotor Thickness

12.02 mm

0.4731 in.

Outer Rotor to pocket (Diametral)

clearance (MAX)

.235 mm

.0093 in.

Outer Rotor Diameter (MIN)

85.925 mm

0.400 in.

Tip Clearance Between Rotors

(MAX)

0.150 mm

0.006 in.

OIL PRESSURE

SPECIFICATION

SPECIFICATION

Metric

Standard

At Curb Idle Speed (MIN)*

25 kPa

4 psi

@ 3000 rpm

170 - 758 kPa

25 - 110 psi

* CAUTION: If pressure is zero at curb idle, DO NOT run engine at 3000 rpm.

9 - 1468

ENGINE - 3.7L

KJ

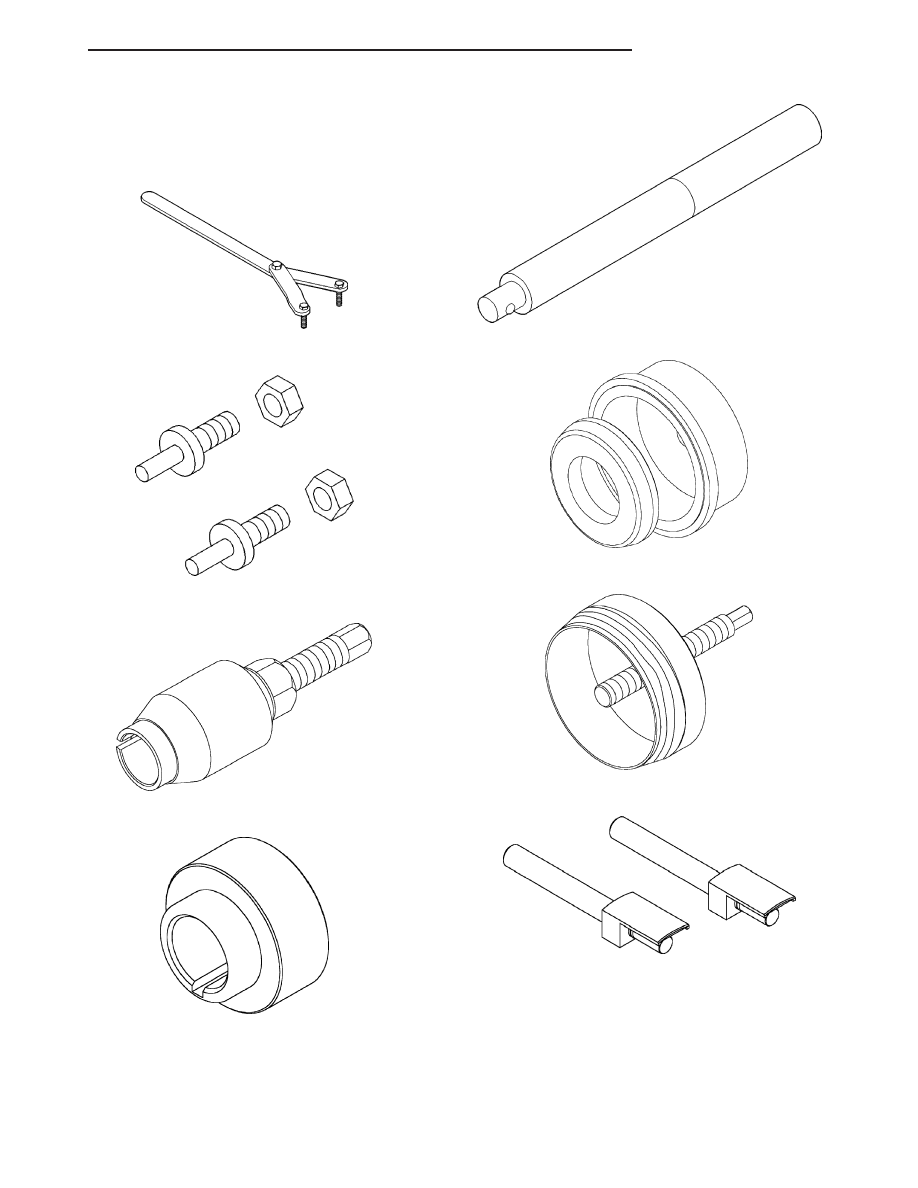

SPECIAL TOOLS

3.7L ENGINE

Spanner Wrench 6958

Adapter Pins 8346

Front Crankshaft Seal Remover 8511

Front Crankshaft Seal Installer 8348

Handle C-4171

Rear Crankshaft Seal Installer 8349

Rear Crankshaft Seal Remover 8506

Connecting Rod Guides 8507
