Jeep Liberty KJ. Manual - part 827

C1015–RIGHT FRONT WHEEL SPEED SENSOR CIRCUIT

For a complete wiring diagram Refer to Section 8W.

5 - 68

BRAKES - ABS ELECTRICAL DIAGNOSTICS

KJ

•

When Monitored:
With the ignition on.

•

Set Condition:
If the Right Front Wheel Speed Sensor signal current is out of range.

Possible Causes

WIRING HARNESS, TERMINAL, CONNECTOR DAMAGE

(B7) RIGHT FRONT WSS 12 VOLT SUPPLY CIRCUIT SHORTED TO VOLTAGE, SHORTED TO GROUND, OR
OPEN

(B6) RIGHT FRONT WSS SIGNAL CIRCUIT SHORTED TO VOLTAGE, SHORTED TO GROUND, OR OPEN

(B6) RIGHT FRONT WSS SIGNAL CIRCUIT SHORTED TO (B7) RIGHT FRONT WSS 12 VOLT SUPPLY
CIRCUIT

RIGHT FRONT WSS

ANTI-LOCK BRAKES MODULE

Diagnostic Test

1.

VERIFY DTC IS ACTIVE

Turn the ignition on.

With the scan tool, record and erase ABS DTCs.

Cycle the ignition switch.

With the scan tool, read ABS DTCs.

Does the scan tool display: C1015–RIGHT FRONT WHEEL SPEED SENSOR CIRCUIT?

Yes

>> Go To 2

No

>> Perform the ABS Intermittent Condition diagnostic procedure in this Section.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

2.

INSPECT CONNECTORS & TERMINALS FOR DAMAGE

Turn the ignition off.

Inspect the Anti-Lock Brakes Module harness connector, Right Front WSS harness connector, and Right Front WSS
harness connector for broken, bent, pushed out, and corroded terminals.

Are any of the connectors or terminals damaged?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Go To 3

KJ

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 69

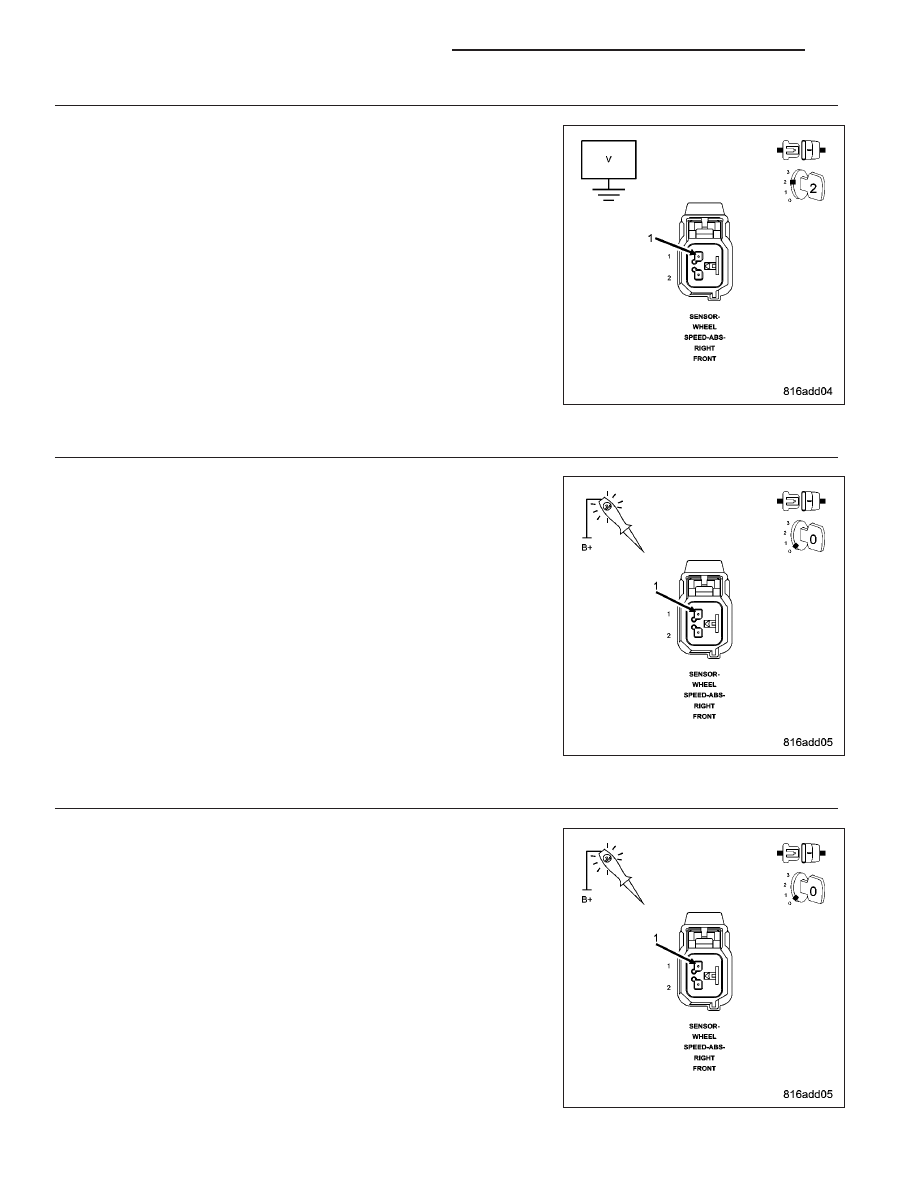

3.

CHECK (B7) RIGHT FRONT WSS 12 VOLT SUPPLY CIRCUIT VOLTAGE

If not done so previously, reconnect the Anti-Lock Brakes Module har-
ness connector.

Disconnect the Right Front WSS harness connector.

Turn the ignition on.

Measure the voltage of the (B7) Right Front WSS 12 Volt Supply circuit.

Is the voltage above 10.0 volts?

Yes

>> Go To 6

No

>> Go To 4

4.

CHECK (B7) RIGHT FRONT WSS 12 VOLT SUPPLY CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the Anti-Lock Brakes Module harness connector.

Using a 12-volt test light connected to 12 volts, probe the (B7) Right
Front WSS 12 Volt Supply circuit.

Does the test light illuminate?

Yes

>> Repair the (B7) Right Front WSS 12 Volt Supply circuit for a

short to ground.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES - STANDARD PROCEDURE).

No

>> Go To 5

5.

CHECK (B7) RIGHT FRONT WSS 12 VOLT SUPPLY CIRCUIT FOR AN OPEN

Connect a jumper wire between ground and the (B7) Right Front WSS
12 Volt Supply circuit in the Anti-Lock Brakes Module harness connec-
tor.

Using a 12-volt test light connected to 12 volts, probe the (B7) Right
Front WSS 12 Volt Supply circuit.

Does the test light illuminate brightly?

Yes

>> Go To 6

No

>> Repair the (B7) Right Front WSS 12 Volt Supply circuit for

an open.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES - STANDARD PROCEDURE).

5 - 70

BRAKES - ABS ELECTRICAL DIAGNOSTICS

KJ

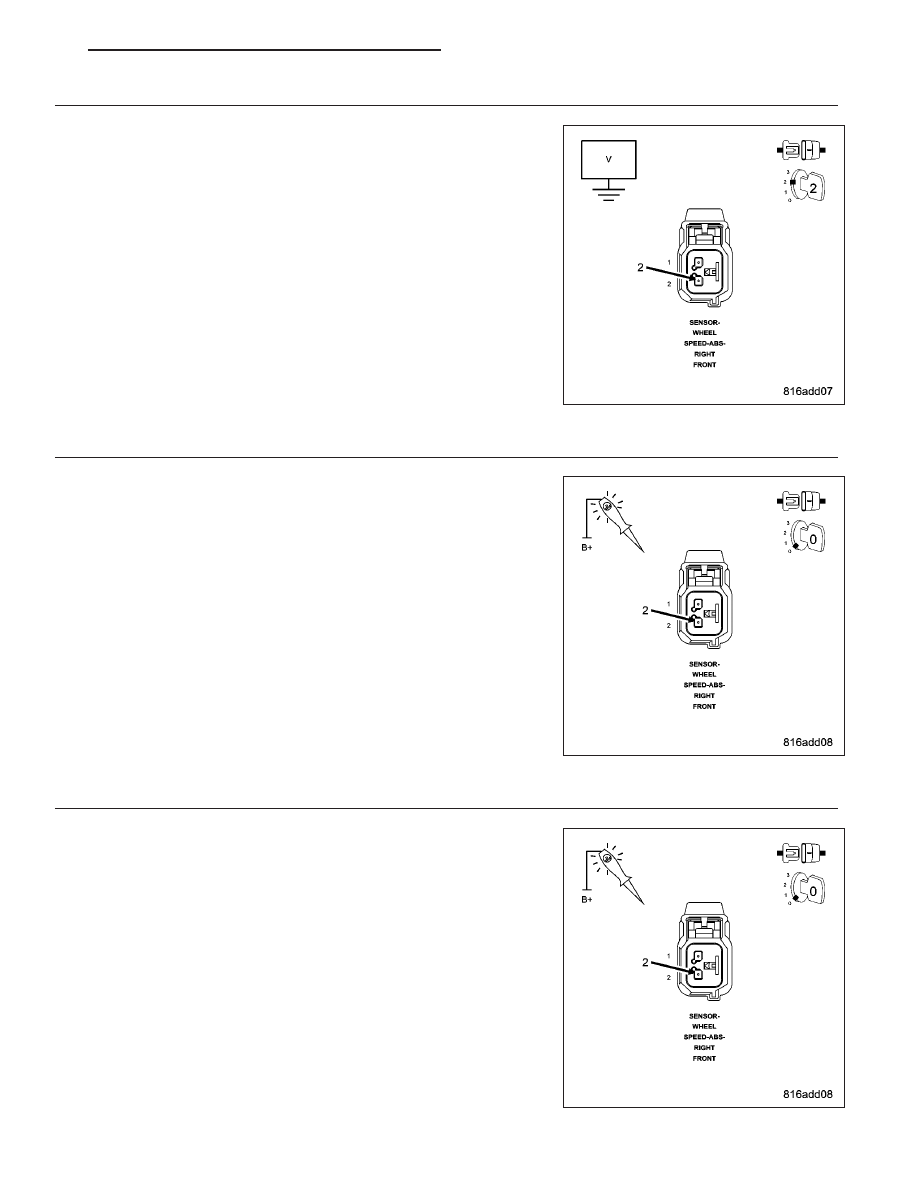

6.

CHECK (B6) RIGHT FRONT WSS SIGNAL CIRCUIT FOR A SHORT TO VOLTAGE

If not done so previously, turn the ignition on.

Measure the voltage of the (B6) Right Front WSS Signal circuit.

Is the voltage above 1.0 volt?

Yes

>> Repair the (B6) Right Front WSS Signal circuit for a short to

voltage.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES - STANDARD PROCEDURE).

No

>> Go To 7

7.

CHECK (B6) RIGHT FRONT WSS SIGNAL CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

If not done so previously, disconnect the Anti-Lock Brakes Module har-
ness connector.

Using a 12-volt test light connected to 12 volts, probe the (B6) Right
Front WSS Signal circuit.

Does the test light illuminate?

Yes

>> Repair the (B6) Right Front WSS Signal circuit for a short to

ground.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES - STANDARD PROCEDURE).

No

>> Go To 8

8.

CHECK (B6) RIGHT FRONT WSS SIGNAL CIRCUIT FOR AN OPEN

Connect a jumper wire between ground and the (B6) Right Front WSS
Signal circuit in the Anti-Lock Brakes Module harness connector.

Using a 12-volt test light connected to 12 volts, probe the (B6) Right
Front WSS Signal circuit.

Does the test light illuminate brightly?

Yes

>> Go To 9

No

>> Repair the (B6) Right Front WSS Signal circuit for an open.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES - STANDARD PROCEDURE).

KJ

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 71
