When Monitored:
With the engine running.

•

Set Condition:
Actual boost pressure differs from the boost pressure setpoint by more than 1000 hpa.

Possible Causes

AIR FILTER

AIR RESTRICTION

AIR LEAKS

BOOST CONTROL VACUUM SUPPLY

BOOST PRESSURE ACTUATOR

TURBOCHARGER

Diagnostic Test

1.

CHECK FOR ACTIVE DTC

NOTE: If the ECM detects and stores a DTC, the ECM also stores the engine/vehicle operating conditions
under which the DTC was set. Some of these conditions are displayed on the scan tool at the same time the
DTC is displayed.

NOTE: Before erasing stored DTCs, record these conditions. Attempting to duplicate these conditions may
assist when checking for an active DTC.

NOTE: Ensure all turbocharger inlet and outlet tubes are connected properly, without damage and restric-
tion before continuing with this test.

NOTE: If DTC P0401 or P0402 is present with this DTC, diagnose P0401 or P0402 before diagnosing this
DTC.
Turn the ignition on.

With the scan tool, erase ECM DTCs.

Test drive the vehicle.

Monitor the scan tool for ECM DTCs.

NOTE: A clogged Boost Pressure Solenoid Air Filter can cause this DTC to set. Inspect this filter and
replace as necessary before continuing with this test.

Did this DTC set again?

Yes

>> Go To 2

No

>> Test Complete.

2.

AIR FILTER

Turn the ignition off.

Remove and inspect the Air Filter for soiling or excessive dirt and debris which may cause air flow restriction.

Were any of these problems found?

Yes

>> Replace the Air Filter element.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Go To 3

9 - 858

ENGINE DIESEL DIAG

KJ

3.

AIR RESTRICTION

NOTE: Inspect all air intake and turbocharger related tubes for damage, restriction or poor connection. Any
of these conditions can cause a this DTC to set.
Turn the ignition off.

Inspect all air intake, crankcase vent and turbocharger related tubes and connections.

Were any problems found?

Yes

>> Repair or replace as necessary.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Go To 4

4.

CHECKING THE BOOST CONTROL VACUUM SUPPLY

Refer to symptom Checking The Boost Control Vacuum Supply to check the turbocharger vacuum supply system.

Were any problems found?

Yes

>> Repair as necessary

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Go To 5

5.

CHECKING FOR AIR LEAKS

Turn the ignition off.

Remove the Inlet Pressure Sensor.

Connect smoke machine 84-04 to the Inlet Pressure Sensor port in the intake duct and begin injecting smoke into
the intake system.

Observe all intake system components for evidence of smoke leakage.

Is there evidence of smoke leakage?

Yes

>> Repair or replace as necessary.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Go To 6

6.

BOOST PRESSURE ACTUATOR

Turn the ignition off.

Replace the Boost Pressure Actuator in accordance with the Service Information.

NOTE: Ensure the ECM and Boost Pressure Actuator harness connectors are connected.
Test drive the vehicle.

With the scan tool, check for this DTC to set again.

Did this DTC set again?

Yes

>> Replace the Turbocharger assembly in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Replace the Boost Pressure Actuator.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

KJ

ENGINE DIESEL DIAG

9 - 859

P0235-BOOST PRESSURE SENSOR PLAUSIBILITY

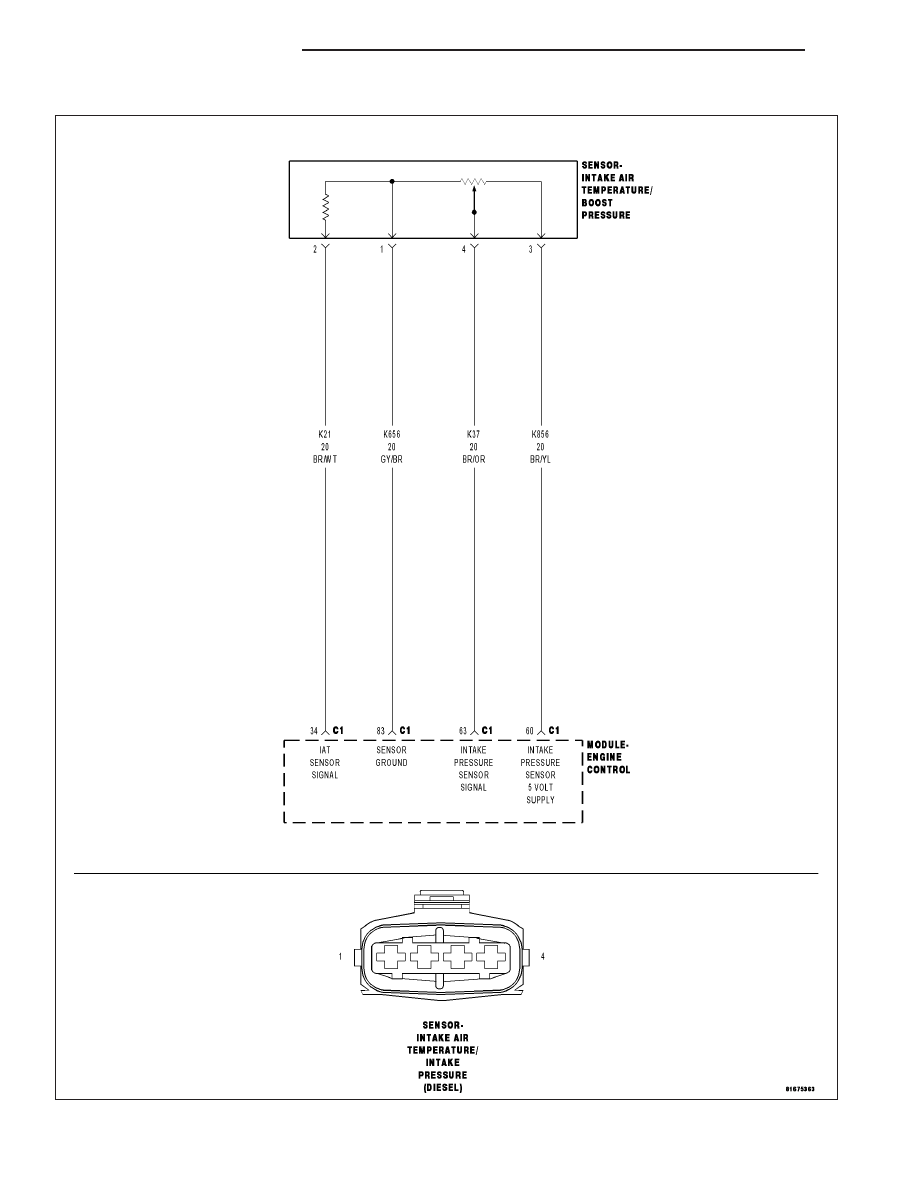

For a complete wiring diagram Refer to Section 8W

9 - 860

ENGINE DIESEL DIAG

KJ

•

When Monitored:
With the engine speed below 850 rpm. No other Boost Pressure Sensor DTC’s. No Atmospheric Pressure
Sensor DTC’s.

•

Set Condition:
The Boost Pressure Sensor signal differs from the Atmospheric Pressure Sensor signal by 150 hpa or greater
for at least 2.0 seconds.

Possible Causes

HIGH RESISTANCE IN THE BOOST PRESSURE SENSOR SIGNAL CIRCUIT

HIGH RESISTANCE IN THE BOOST PRESSURE SENSOR GROUND CIRCUIT

HIGH RESISTANCE IN THE BOOST PRESSURE SENSOR 5-VOLT SUPPLY CIRCUIT

BOOST PRESSURE/INTAKE AIR TEMPERATURE SENSOR

ENGINE CONTROL MODULE

Diagnostic Test

1.

CHECK FOR ACTIVE DTC

NOTE: If DTC P0641 or P0651 is present with this DTC, diagnose DTCs P0641 and P0651 before diagnosing
this DTC.

NOTE: If the ECM detects and stores a DTC, the ECM also stores the engine/vehicle operating conditions
under which the DTC was set. Some of these conditions are displayed on the scan tool at the same time the
DTC is displayed.

NOTE: Before erasing stored DTCs, record these conditions. Attempting to duplicate these conditions may
assist when checking for an active DTC.
Turn the ignition on.

With the scan tool, erase ECM DTCs.

Turn the ignition off, wait 30 seconds, then start and idle the engine for at least 30 seconds.

NOTE: Engine idle speed must be below 870 RPM.
With the scan tool, read ECM DTCs.

Did this DTC set again?

Yes

>> Go To 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)
