9.

FUEL PRESSURE SENSOR SIGNAL CIRCUIT OPEN

Turn the ignition off.

Disconnect the Fuel Pressure Sensor harness connector.

Disconnect the ECM harness connectors.

Measure the resistance of the Fuel Pressure Sensor Signal circuit.

Is the resistance below 10.0 ohms?

Yes

>> Replace and program the Engine Control Module in accor-

dance with the Service Information.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Repair the Fuel Pressure Sensor Signal circuit for an open.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

9 - 798

ENGINE DIESEL DIAG

KJ

P0190-FUEL PRESS SENSOR SIGNAL VOLTAGE TOO LOW

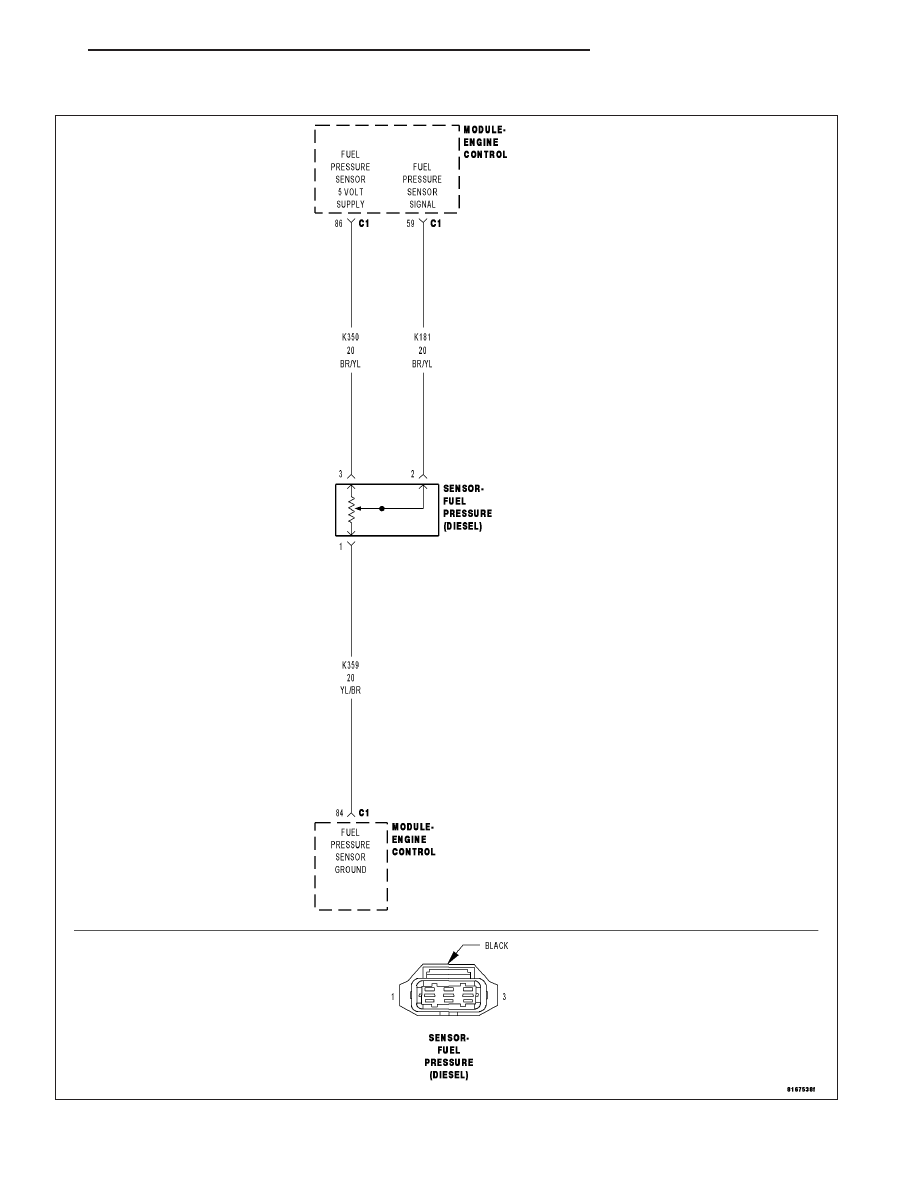

For a complete wiring diagram Refer to Section 8W

KJ

ENGINE DIESEL DIAG

9 - 799

•

When Monitored:
With the ignition on.

•

Set Condition:
The Fuel Rail Pressure Sensor signal voltage is below 0.2 volt.

Possible Causes

FUEL PRESSURE SENSOR

FUEL PRESSURE SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

FUEL PRESSURE SENSOR SIGNAL CIRCUIT SHORTED TO SENSOR GROUND

ECM - FUEL PRESSURE SENSOR SIGNAL SHORTED TO GROUND

Diagnostic Test

1.

CHECKING FOR CURRENT DTC

NOTE: If DTC P0641, P0651 or P0697 is present with this DTC, diagnose DTCs P0641, P0651 or P0697 before
diagnosing this DTC.

WARNING: THE FUEL INJECTION PUMP SUPPLIES HIGH-PRESSURE FUEL TO EACH INDIVIDUAL INJEC-
TOR THROUGH HIGH-PRESSURE FUEL LINES. FUEL UNDER HIGH PRESSURE CAN PENETRATE SKIN AND
CAUSE PERSONAL INJURY. WEAR SAFETY GOGGLES AND ADEQUATE PROTECTIVE CLOTHING.

NOTE: If the ECM detects and stores a DTC, the ECM also stores the engine/vehicle operating conditions
under which the DTC was set. Some of these conditions are displayed on the scan tool at the same time the
DTC is displayed.

NOTE: Before erasing stored DTCs, record these conditions. Attempting to duplicate these conditions may
assist when checking for an active DTC.
Turn the ignition on.

With the scan tool, erase ECM DTCs.

Cycle the ignition key on and off several times, leaving the key on for at least 10 seconds at a time.

With the scan tool, read ECM DTCs.

Did this DTC set again?

Yes

>> Go To 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

9 - 800

ENGINE DIESEL DIAG

KJ

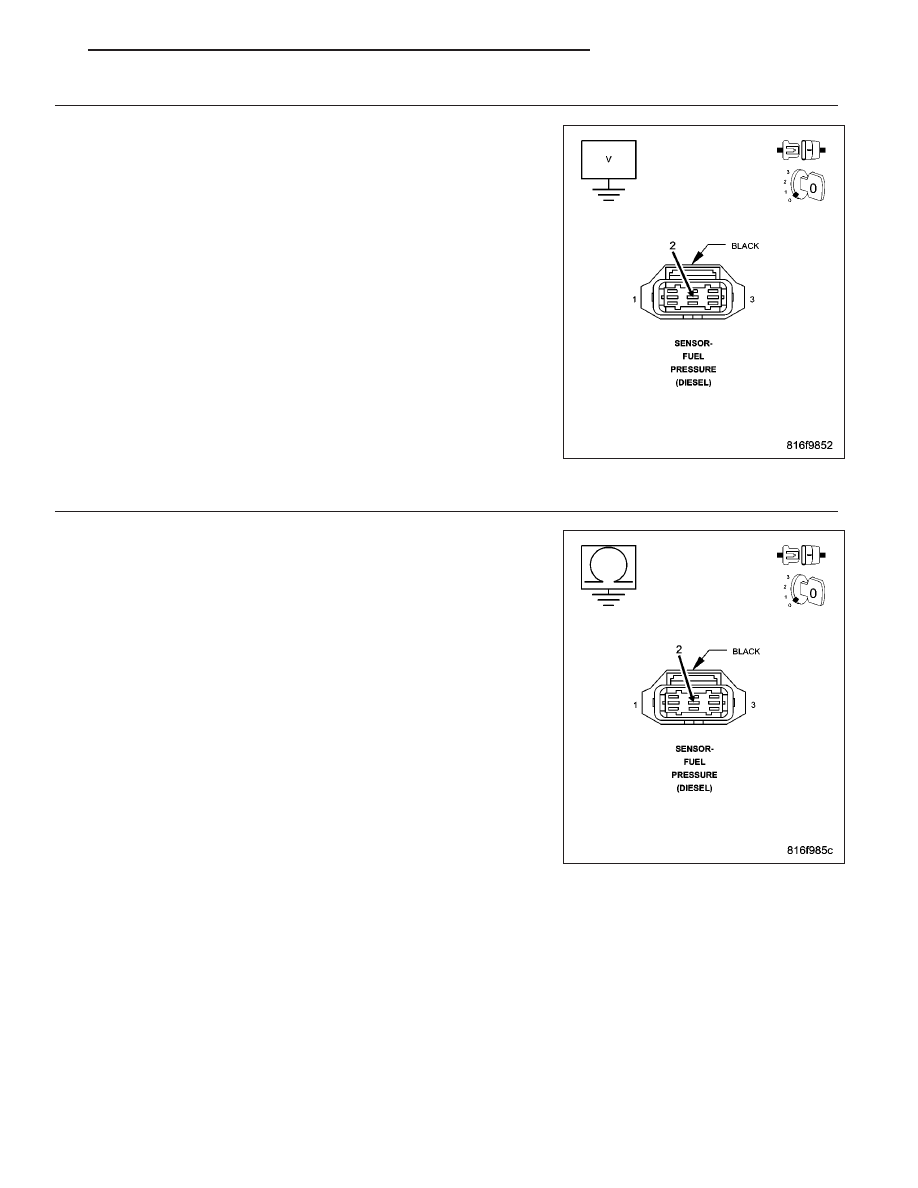

2.

FUEL PRESSURE SENSOR

Turn the ignition off.

Disconnect the Fuel Pressure Sensor harness connector.

Turn the ignition on.

Measure the voltage of the Fuel Pressure Sensor Signal circuit.

Is the voltage between 4.7 and 5.3 volts?

Yes

>> Replace the Fuel Pressure Sensor.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go To 3

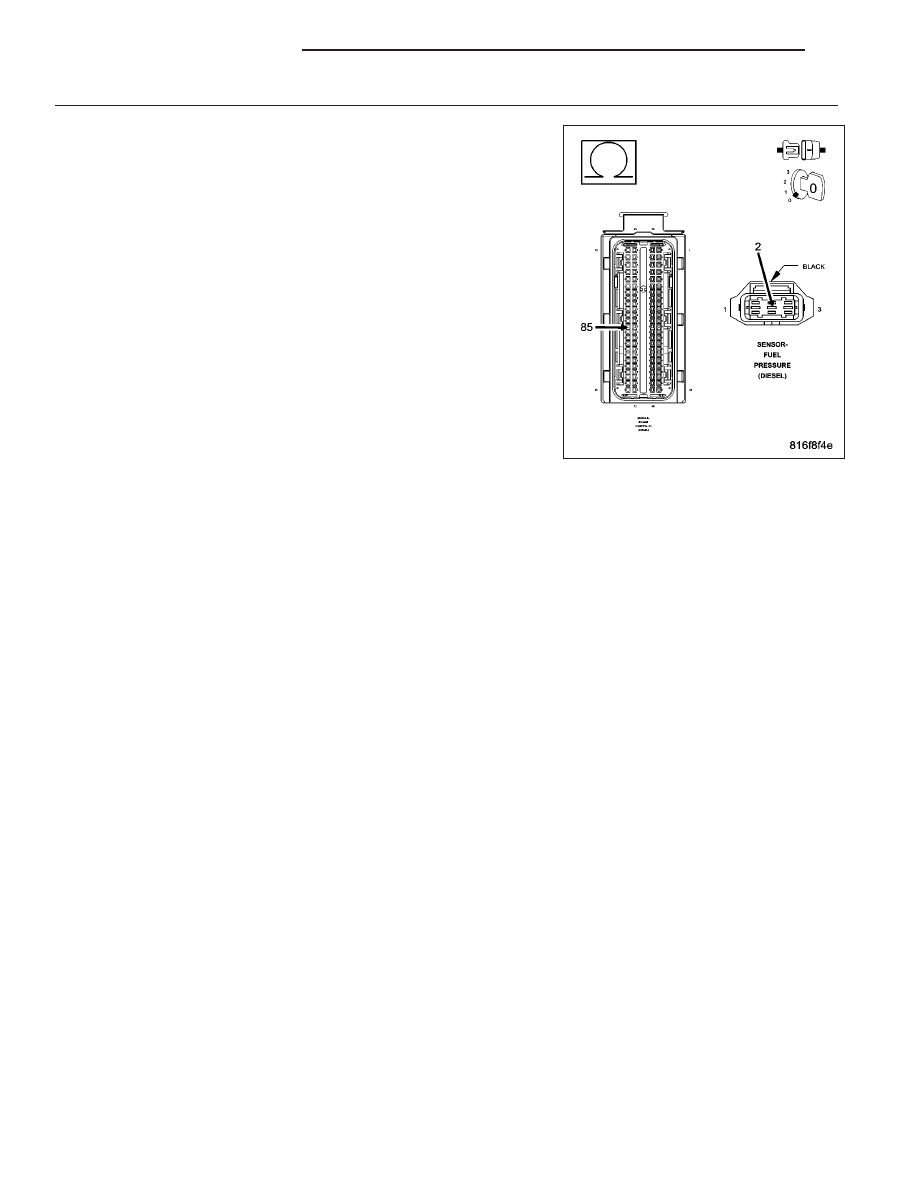

3.

FUEL PRESSURE SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Disconnect the Fuel Pressure Sensor harness connector.

Disconnect the ECM harness connectors.

Measure the resistance between ground and the Fuel Pressure Sensor
Signal circuit.

Is the resistance above 1000 ohms?

Yes

>> Go To 4

No

>> Repair the Fuel Pressure Sensor Signal circuit for a short to

ground.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

KJ

ENGINE DIESEL DIAG

9 - 801
