3.

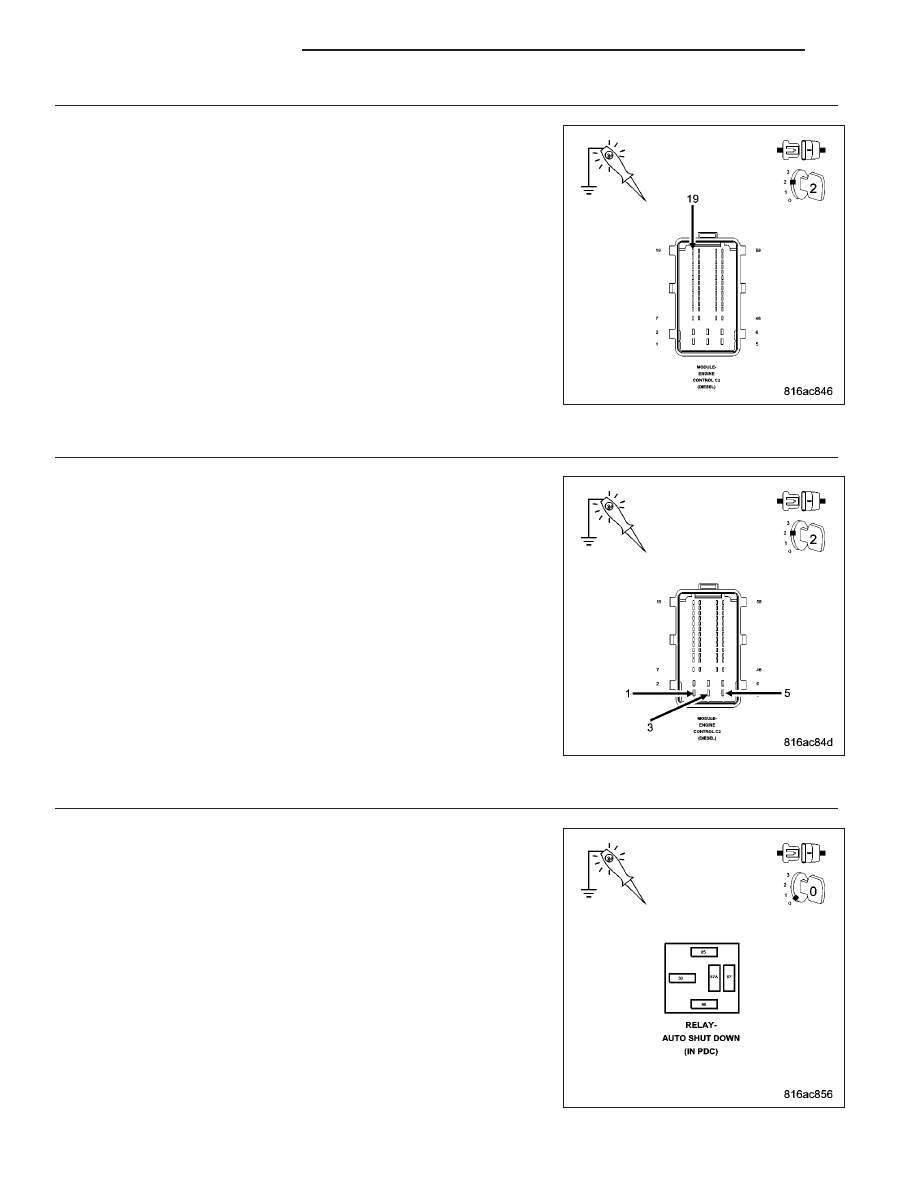

FUSED IGNITION SWITCH START/RUN OUTPUT CIRCUIT OPEN

Using a 12-volt test light connected to ground, check the Fused Ignition
Switch (Start Run Output circuit in ECM harness connector C2 cavity
19.

Turn the ignition to the Run position.

Using a 12-volt test light connected to ground, check the Fused Ignition
Switch (Start/Run) Output circuit in ECM harness connector C2 cavity
19.

Is the test light on for both ignition switch positions?

Yes

>> Go To 4

No

>> Repair the Fused Ignition Switch (Start/Run) Output circuit

for an open.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

4.

CHECKING THE ASD RELAY SYSTEM

Turn the ignition off.

Connect a jumper wire between ground and the ASD Relay Control cir-
cuit in ECM C2 harness connector cavity 44.

Turn the ignition on.

Using a 12-volt test light connected to ground, check the Fused ASD
Relay Output circuits at the ECM C2 harness connector cavities 1, 3
and 5.

Does the test light illuminate brightly for each circuit?

Yes

>> Test Complete.

No

>> Go To 5

5.

FUSED ASD RELAY BATTERY SUPPLY CIRCUIT OPEN

Turn the ignition off.

Remove the ASD Relay from the PDC.

Using a 12-volt test light connected to ground, check both Fused ASD
Relay Battery Supply circuits in ASD Relay connector.

Is the test light on?

Yes

>> Go To 6

No

>> Repair the Fused ASD Relay Battery Supply circuit(s) for an

open.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

9 - 654

ENGINE DIESEL DIAG

KJ

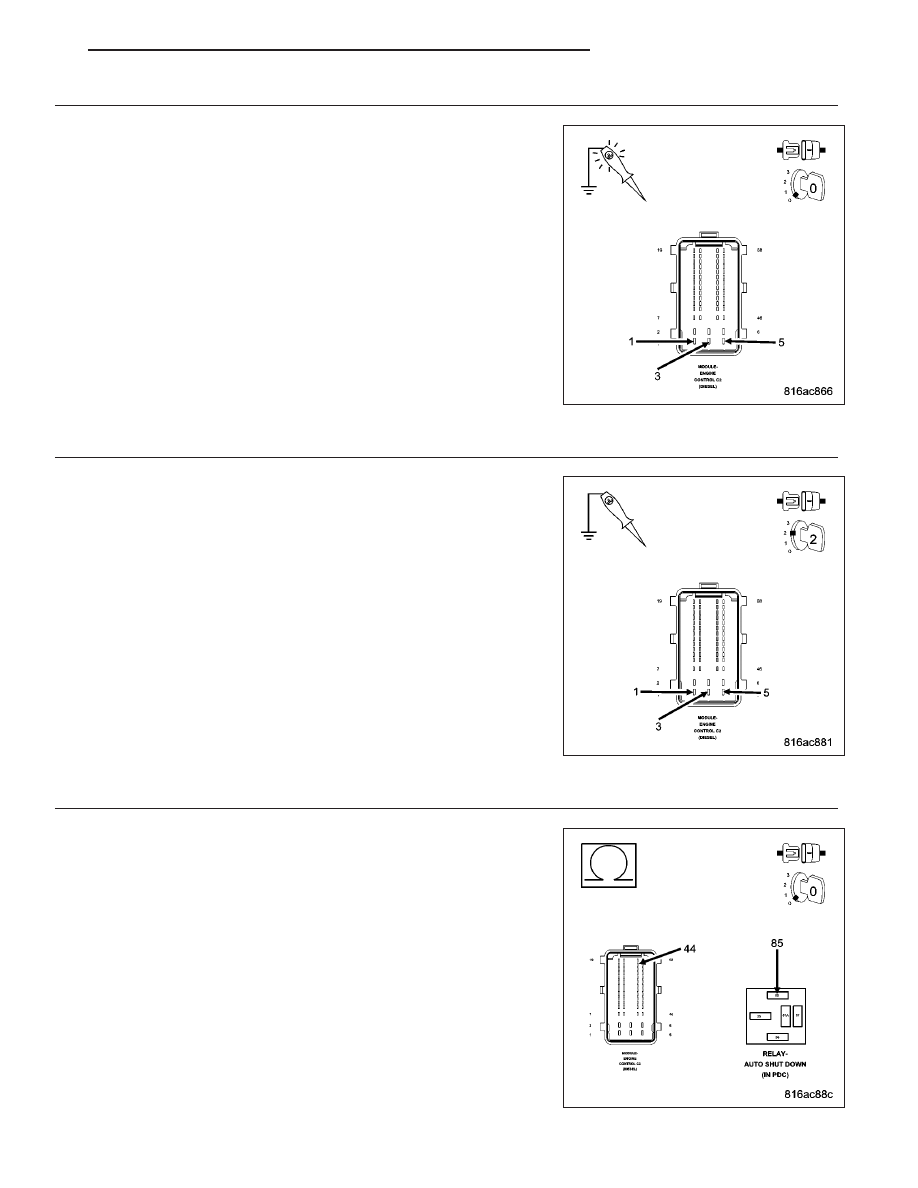

6.

ASD RELAY OUTPUT CIRCUIT OPEN

Connect a jumper wire between cavity 30 and cavity 87 in the ASD
Relay connector.

Using a 12-volt test light connected to ground, check the ASD Relay
Output circuit in ECM harness connector C2 cavities 1, 3 and 5.

Did the test light illuminate for each circuit?

Yes

>> Go To 7

No

>> Repair the ASD Relay Output circuit(s) for an open.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

7.

ASD RELAY

Install a substitute relay in place of the ASD Relay.

Connect a jumper wire between ground and the ASD Relay Control cir-
cuit in ECM C2 harness connector cavity 44.

Turn the ignition on.

Using a 12-volt test light connected to ground, check the Fused ASD
Relay Output circuits at the ECM C2 harness connector cavities 1, 3
and 5.

Did the test light illuminate brightly for each circuit?

Yes

>> Replace the ASD Relay.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go To 8

8.

ASD RELAY CONTROL CIRCUIT OPEN

Turn the ignition off.

Remove the ASD Relay from the PDC.

Measure the resistance of the ASD Relay Control circuit between the
PDC connector and the ECM harness connector.

Is the resistance below 10.0 ohms?

Yes

>> Go To 9

No

>> Repair the ASD Relay Control circuit for an open.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

KJ

ENGINE DIESEL DIAG

9 - 655

9.

ASD RELAY CONTROL CIRCUIT SHORTED TO VOLTAGE

Connect a jumper wire between cavity 30 and cavity 87 of the ASD
Relay connector in the PDC.

Turn the ignition on.

Measure the voltage on the ASD Relay Control circuit.

Is the voltage above 1.0 volt?

Yes

>> Repair the ASD Relay Control circuit for a short to voltage.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Test Complete.

9 - 656

ENGINE DIESEL DIAG

KJ

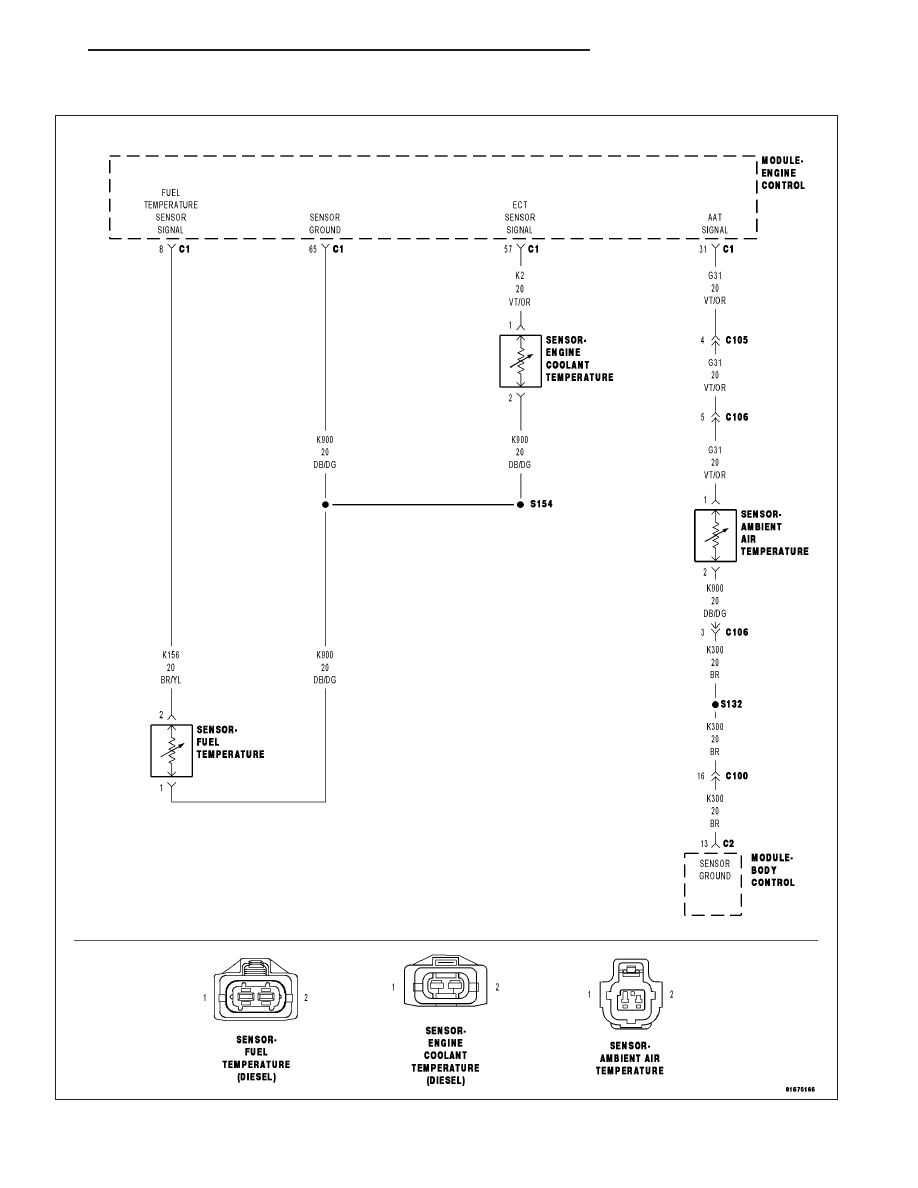

*CHECKING THE ENGINE COOLANT TEMPERATURE SENSOR CALIBRATION

For a complete wiring diagram Refer to Section 8W
