Jeep Liberty KJ. Manual - part 437





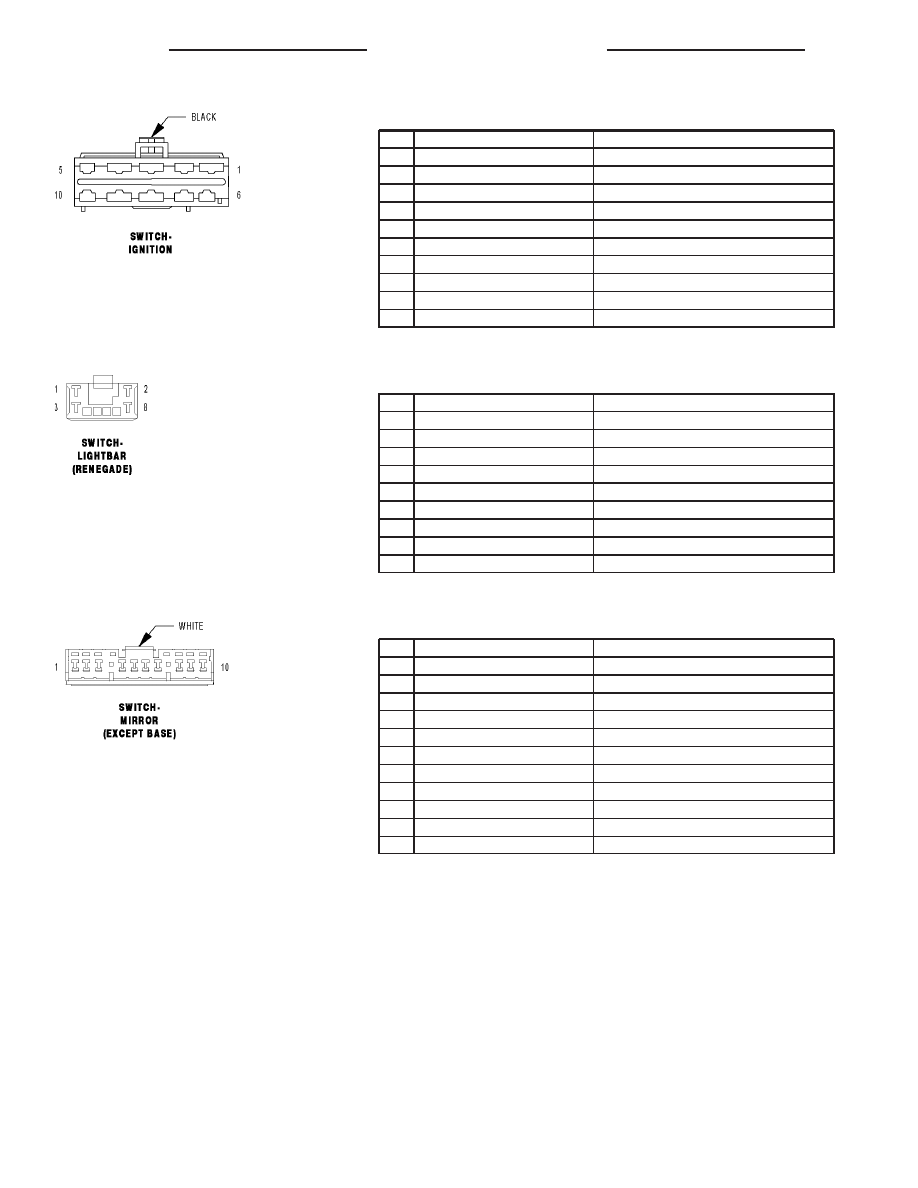

SWITCH-IGNITION - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

A1 12RD

FUSED B(+)

2

F944 12PK/LG

IGNITION SWITCH OUTPUT (RUN-START)

3

-

-

4

-

-

5

G15 20VT/TN

KEY-IN IGNITION SWITCH SENSE

6

A106 12LB/RD

IGNITION SWITCH OUTPUT (START)

7

F981 12PK/YL

IGNITION SWITCH OUTPUT (RUN-ACC)

8

F921 12PK/YL

IGNITION SWITCH OUTPUT (RUN)

9

A916 12RD

FUSED B(+)

10

Z938 20BK

GROUND

SWITCH-LIGHTBAR (RENEGADE) - 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A904 14RD

FUSED B(+)

3

L8 14WT/DG

LIGHTBAR SWITCHED OUTPUT

4

Z940 20BK

GROUND

5

F942 20PK/LG (EXCEPT EXPORT)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

L78 18WT/OR (EXPORT)

FUSED PARK LAMP RELAY OUTPUT

6

E2 20OR/BR

PANEL LAMPS DRIVER

7

L43 18WT/DB (EXPORT)

FUSED LEFT LOW BEAM OUTPUT

8

L18 20WT/LG

LIGHTBAR SWITCH SENSE

SWITCH-MIRROR (EXCEPT BASE) - WHITE 10 WAY

CAV

CIRCUIT

FUNCTION

1

P75 20TN/LG

LEFT MIRROR LEFT DRIVER

2

P71 20TN/LG

LEFT MIRROR UP DRIVER

3

Z999 20BK (LHD)

GROUND

3

Z998 20BK (RHD)

GROUND

4

P110 20LG/WT (RHD)

FOLDING MIRROR RETURN

5

F302 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

6

P76 20TN/LB

MIRROR COMMON DRIVER

7

P99 20LG/LB (RHD)

FOLDING MIRROR FEED

8

-

-

9

P72 20TN/GY

RIGHT MIRROR UP DRIVER

10

P74 20TN/OR

RIGHT MIRROR LEFT DRIVER

8W - 80 - 104

8W-80 CONNECTOR PIN-OUTS

KJ

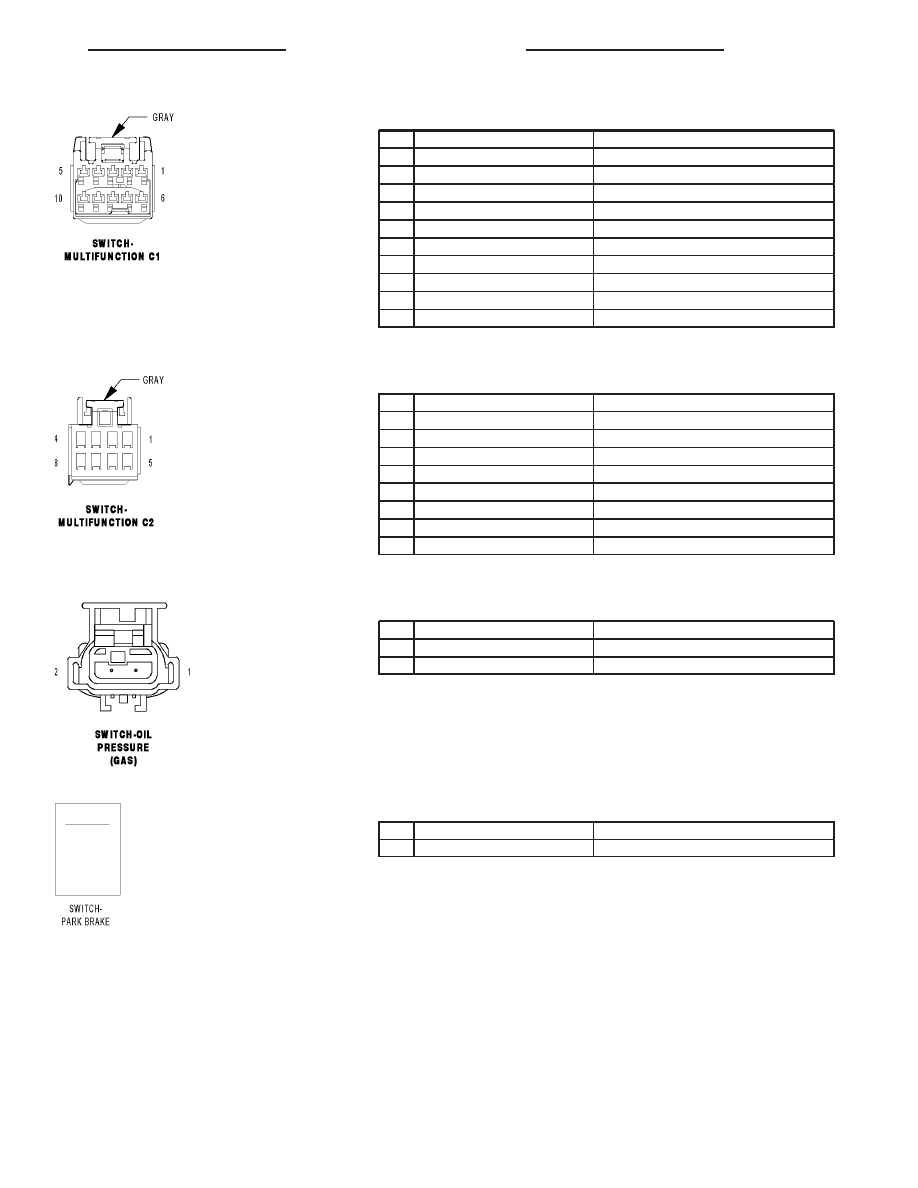

SWITCH-MULTIFUNCTION C1 - GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

E3 20OR/YL

PANEL LAMPS DIMMER SWITCH MUX

2

L87 20WT/OR

FRONT FOG LAMP SWITCH SENSE

3

-

-

4

L900 20WT/YL

HEADLAMP SWITCH RETURN

5

L307 20PK/RD

HEADLAMP SWITCH MUX

6

L305 20WT/LB

LEFT TURN SWITCH SENSE

7

L309 20WT/OR

HIGH BEAM RELAY CONTROL

8

Z945 18BK

GROUND

9

L115 20WT/YL

HIGH BEAM SWITCH SENSE

10

L306 20LB/WT

RIGHT TURN SWITCH SENSE

SWITCH-MULTIFUNCTION C2 - GRAY 8 WAY

CAV

CIRCUIT

FUNCTION

1

W13 20BR/LG

REAR WIPER ON DRIVER

2

W27 20DB/BR

REAR WIPER INTERMITTENT DRIVER

3

W20 20BR/YL

WASHER MOTOR SENSE

4

W35 20BR/LG

FRONT WIPER SWITCH MUX

5

F943 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

6

-

-

7

W33 20BR/DG

WASHER PUMP DRIVER

8

-

-

SWITCH-OIL PRESSURE (GAS) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 20VT/GY

ENGINE OIL PRESSURE SIGNAL

2

-

-

SWITCH-PARK BRAKE

CAV

CIRCUIT

FUNCTION

1

B25 20DG/WT

PARK BRAKE SWITCH SENSE

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 105

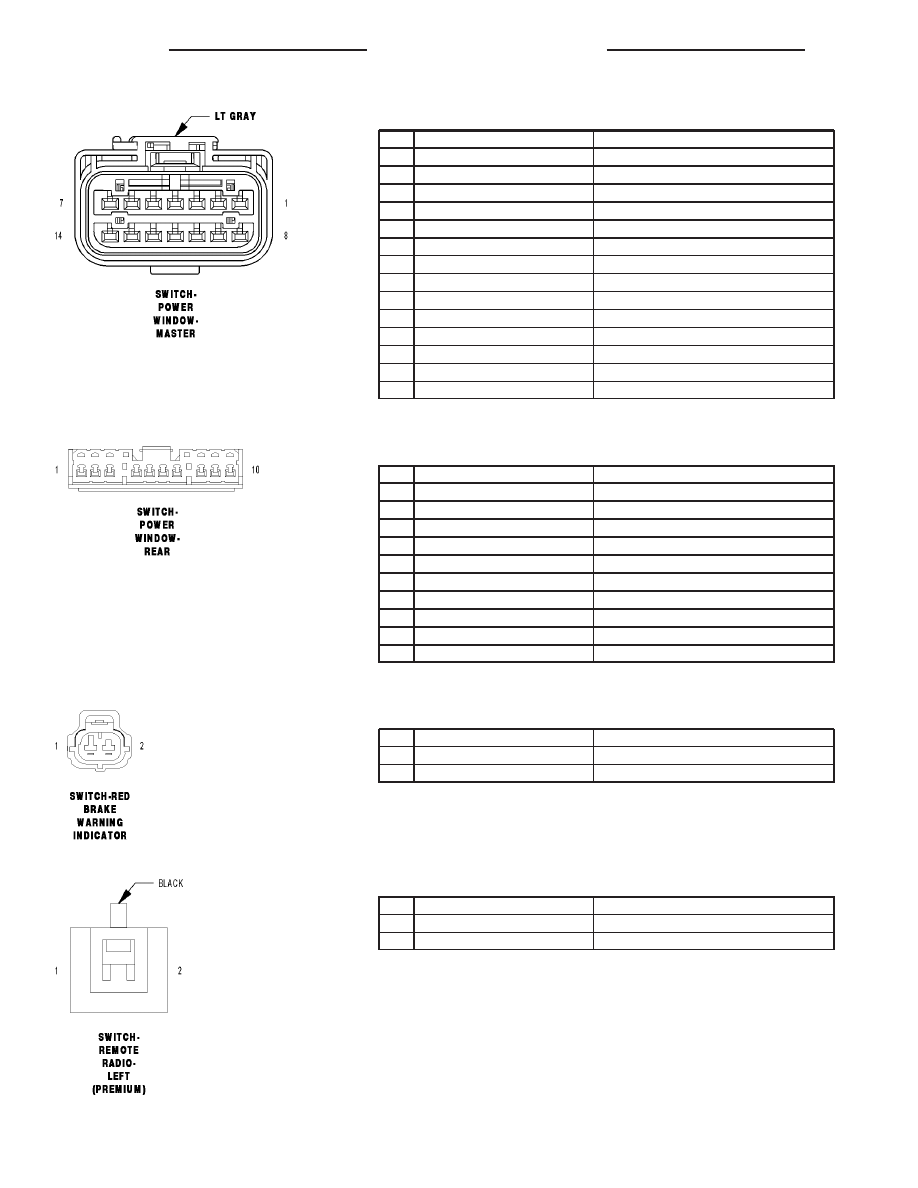

SWITCH-POWER WINDOW-MASTER - LT GRAY 14 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Q1 14YL/OR

POWER WINDOW SWITCH FEED

3

-

-

4

Q411 14WT/OR

LEFT REAR WINDOW DRIVER (UP)

5

Q611 14GY/OR

LEFT REAR WINDOW DRIVER (DOWN)

6

Q412 14LG/OR

MASTER WINDOW SWITCH RIGHT REAR (UP)

7

Q612 14DB/OR

RIGHT REAR WINDOW DRIVER (DOWN)

8

-

-

9

Q21 14OR/WT

LEFT FRONT WINDOW DRIVER DOWN

10

F30 14PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

11

Q11 14OR/LG

LEFT FRONT WINDOW DRIVER UP

12

Q12 14OR/BR

RIGHT FRONT WINDOW DRIVER UP

13

Z849 16BK/OR

GROUND

14

Q22 14OR/VT

RIGHT FRONT WINDOW DRIVER DOWN

SWITCH-POWER WINDOW-REAR - 10 WAY

CAV

CIRCUIT

FUNCTION

1

Q12 14DB/OR

RIGHT FRONT WINDOW DRIVER UP

2

Q112 14OR/BR

RIGHT REAR WINDOW DRIVER UP

3

Q212 14OR/VT

RIGHT REAR WINDOW DRIVER DOWN

4

Q412 14LG/OR

MASTER WINDOW SWITCH RIGHT REAR (UP)

5

Q1 14YL/OR

POWER WINDOW SWITCH FEED

6

Q1 14YL/OR

POWER WINDOW SWITCH FEED

7

Q411 14WT/OR

LEFT REAR WINDOW DRIVER (UP)

8

Q211 14TN/LB

LEFT REAR WINDOW DRIVER DOWN

9

Q611 14GY/OR

LEFT REAR WINDOW DRIVER (DOWN)

10

Q111 14TN/YL

LEFT REAR WINDOW DRIVER UP

SWITCH-RED BRAKE WARNING INDICATOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B20 20DG/OR

RED BRAKE WARNING INDICATOR DRIVER

2

Z932 20BK

GROUND

SWITCH-REMOTE RADIO-LEFT (PREMIUM) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X920 20GY/OR

RADIO CONTROL MUX RETURN

2

X20 20GY/WT

RADIO CONTROL MUX

8W - 80 - 106

8W-80 CONNECTOR PIN-OUTS

KJ

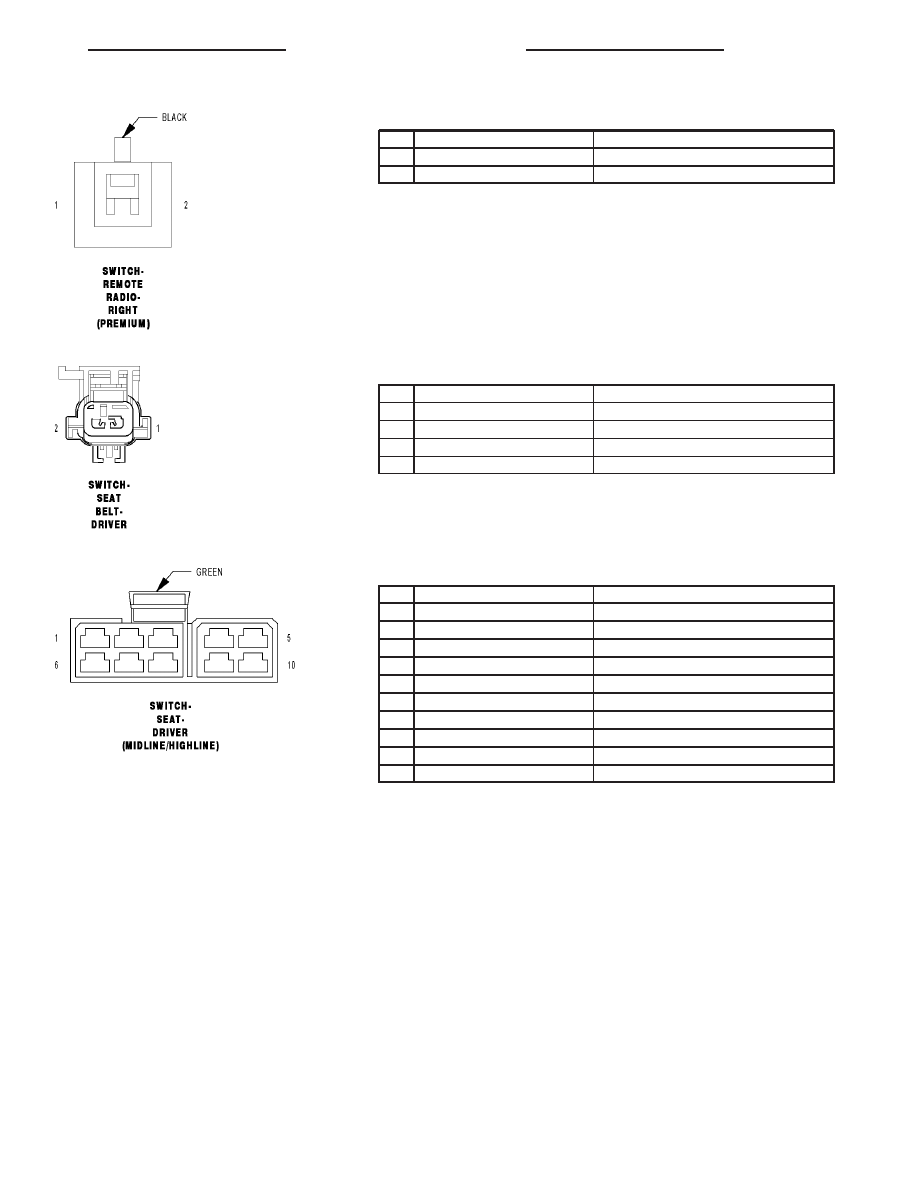

SWITCH-REMOTE RADIO-RIGHT (PREMIUM) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X920 20GY/OR

RADIO CONTROL MUX RETURN

2

X20 20GY/WT

RADIO CONTROL MUX

SWITCH-SEAT BELT-DRIVER

CAV

CIRCUIT

FUNCTION

1

R57 20DG (EXCEPT HEATED SEATS)

DRIVER SEAT BELT SWITCH SENSE

1

R57 18DG (HEATED SEATS)

DRIVER SEAT BELT SWITCH SENSE

2

R59 20LB (EXCEPT HEATED SEATS)

DRIVER SEAT BELT SWITCH GROUND

2

R59 18LB (HEATED SEATS)

DRIVER SEAT BELT SWITCH GROUND

SWITCH-SEAT-DRIVER (MIDLINE/HIGHLINE) - GREEN 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z849 14BK/WT

GROUND

2

-

-

3

P15 14YL/LB

DRIVER SEAT HORIZONTAL FORWARD DRIVER

4

-

-

5

F37 14RD/LB

FUSED B(+)

6

P17 14RD/LB

DRIVER SEAT HORIZONTAL REARWARD DRIVER

7

P13 14RD/WT

DRIVER SEAT REAR DOWN DRIVER

8

P21 14RD/LG

DRIVER SEAT FRONT DOWN DRIVER

9

P19 14YL/LG

DRIVER SEAT FRONT UP DRIVER

10

P11 14YL/WT

DRIVER SEAT REAR UP DRIVER

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 107
