Jeep Liberty KJ. Manual - part 420





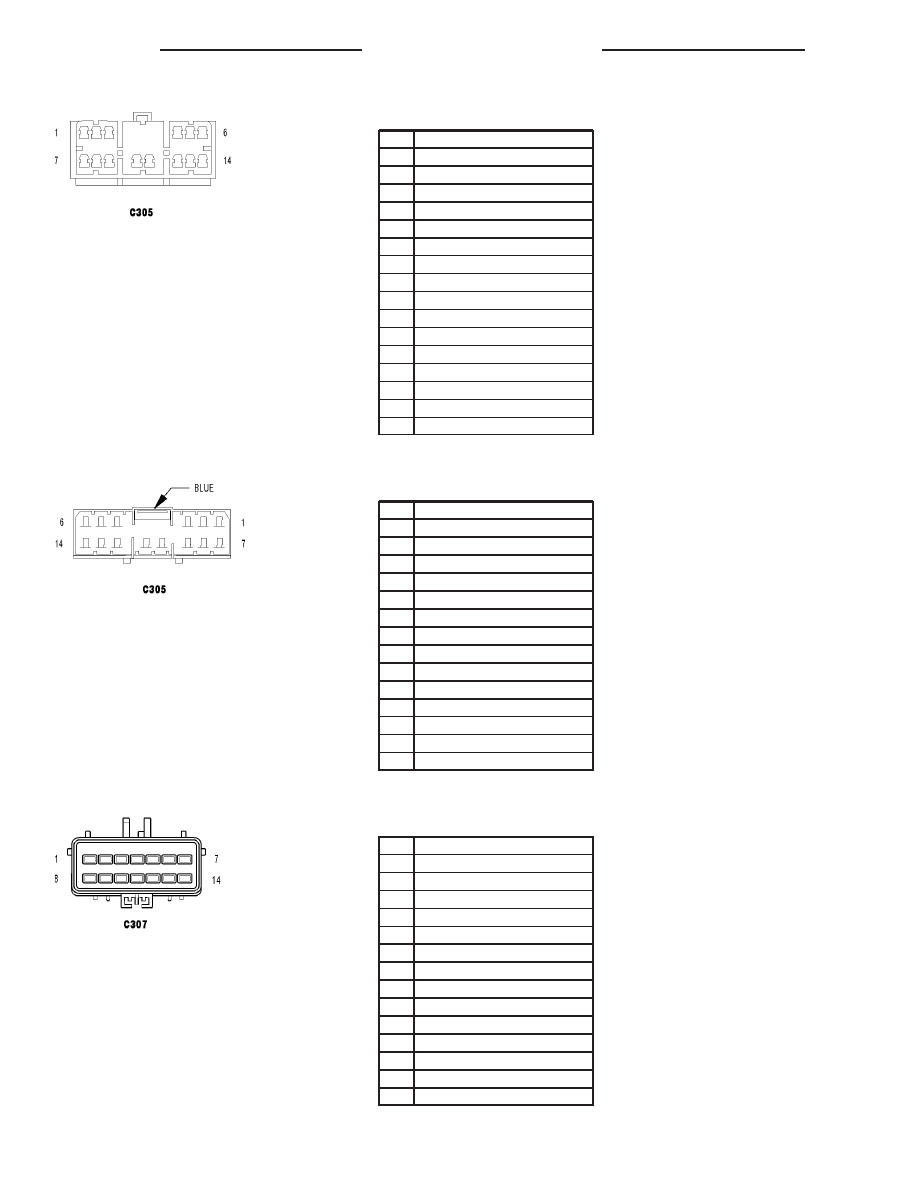

C305 - (UNIBODY SIDE)

CAV

CIRCUIT

1

Z999 20BK

2

-

3

X51 18DG/DB (BASE AUDIO)

3

X206 18DG/LG (PREMIUM AUDIO)

4

-

5

X57 18DG/OR (BASE AUDIO)

5

X295 18GY/DG (PREMIUM AUDIO)

6

-

7

Q111 14TN/YL

8

Q211 14TN/LB

9

G77 20VT/GY

10

P35 16TN/YL

11

P33 16TN/DB

12

-

13

-

14

-

C305 - BLUE (LEFT REAR DOOR SIDE)

CAV

CIRCUIT

1

Z999 20BK

2

-

3

X206 18DG/LG

4

-

5

X295 18GY/DG

6

-

7

Q111 16TN/YL

8

Q211 16TN/LB

9

G77 20VT/GY

10

P35 16TN/YL

11

P33 16TN/DB

12

-

13

-

14

-

C307 - (FUEL TANK SIDE)

CAV

CIRCUIT

1

-

2

N1 18DG/OR (GAS)

3

N4 20DB/YL (GAS)

4

B1 20DG/DB

5

B2 20DG/LB

6

K106 20VT/LB (GAS)

7

K107 20VT/WT (GAS)

8

K300 20BR (DIESEL)

9

K304 20BR/DB (DIESEL)

10

B3 20DG/YL

11

B4 20LG/GY

12

-

13

-

14

-

8W - 80 - 36

8W-80 CONNECTOR PIN-OUTS

KJ

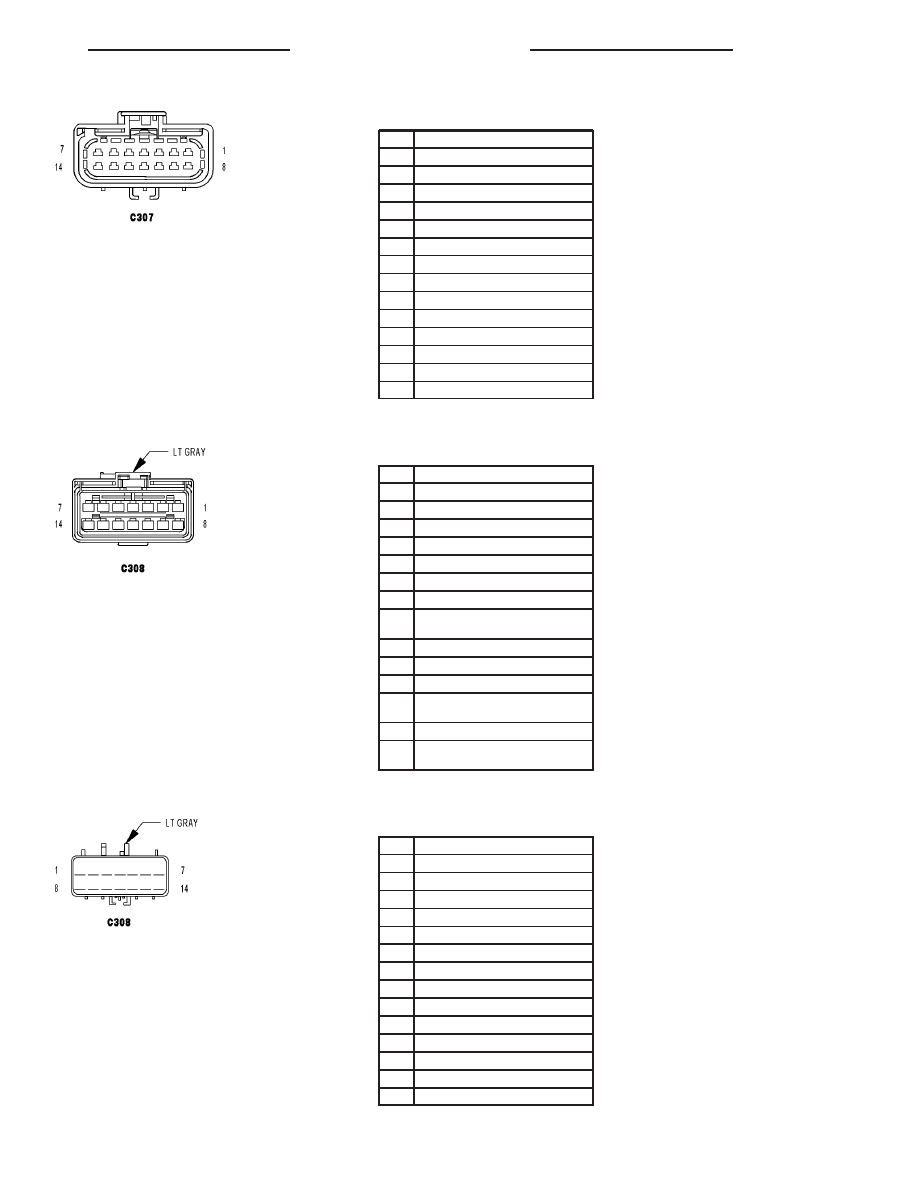

C307 - (UNIBODY SIDE)

CAV

CIRCUIT

1

-

2

N1 16DB/OR

3

N4 20DB/YL

4

B1 20DG/DB

5

B2 20DG/LB

6

K106 20VT/LB

7

K107 20VT/WT

8

K310 20BR/DG (ESP)

9

K304 20BR/DB

10

B3 20DG/YL (ESP)

11

B4 20LG/GY (ESP)

12

-

13

-

14

-

C308 - LT GRAY (OVERHEAD SIDE)

CAV

CIRCUIT

1

Q39 16RD

2

L10 20BK/VT (DAY/NIGHT MIRROR)

3

A908 20RD

4

G773 20RD (EXCEPT BASE)

5

Z111 16BK/WT (SUNROOF)

6

P112 20BK/TN (DAY/NIGHT MIRROR)

7

X75 18GY/DG (EXPORT)

8

F942 20BK/PK (COMPASS MINI TRIP
COMPUTER)

9

Z18 20BK/LB (EXPORT)

10

M20 20YL/LB (EXCEPT BASE)

11

Z327 20BK/WT

12

Z13 20BK/WT (COMPASS MINI TRIP
COMPUTER)

13

P114 20BK/GY (DAY/NIGHT MIRROR)

14

D25 20WT/VT (COMPASS MINI TRIP
COMPUTER)

C308 - LT GRAY (UNIBODY SIDE)

CAV

CIRCUIT

1

Q39 16OR/TN

2

L10 20WT/GY

3

A908 18RD

4

G773 20VT/OR

5

Z111 16BK/WT

6

P112 20TN/OR (LHD)

7

X75 18GY/DG

8

F942 20PK/LG

9

Z18 20BK/LB

10

M20 20YL/LB

11

Z327 20BK/WT

12

Z13 20BK/WT

13

P114 20TN/WT (LHD)

14

D25 20WT/VT

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 37

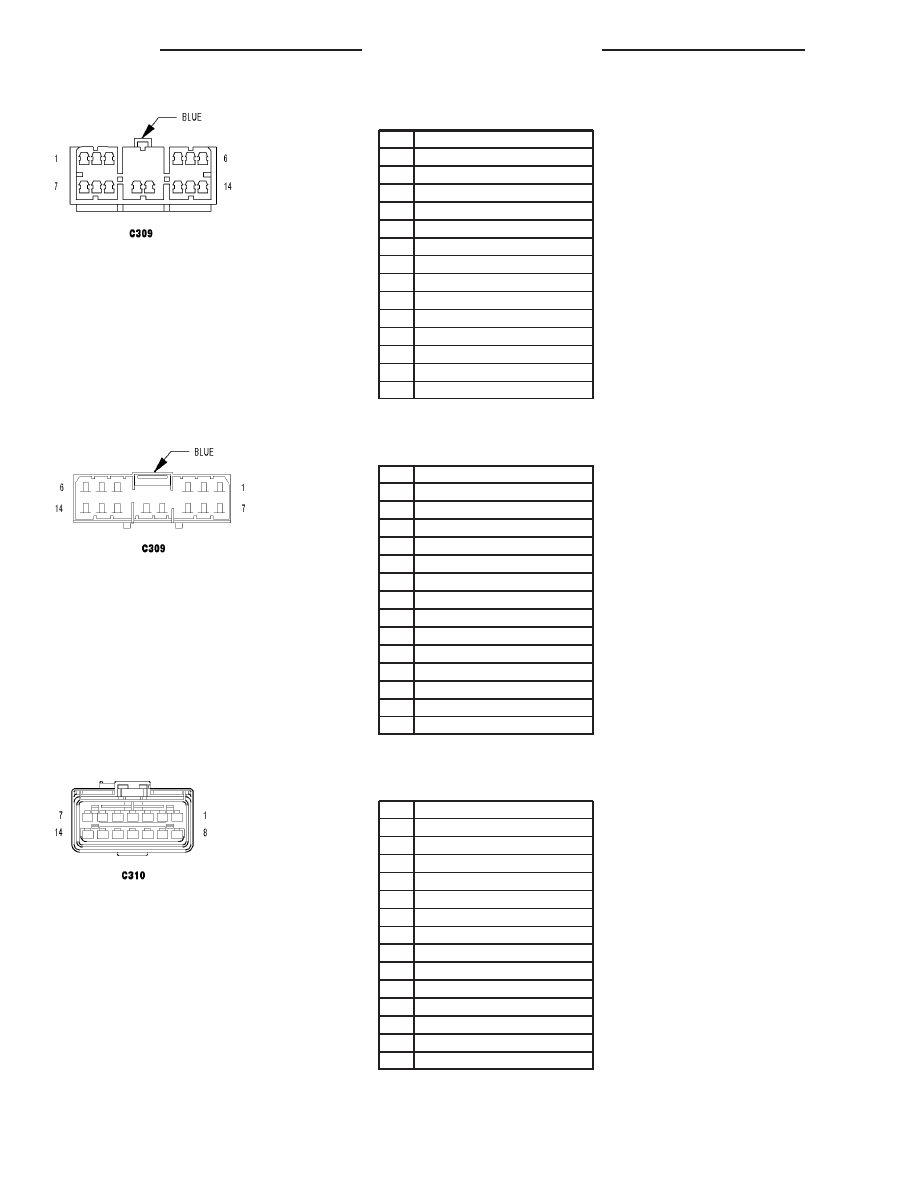

C309 - (SPLITGATE SIDE)

CAV

CIRCUIT

1

Z213 18BK/OR

2

W13 20BR/LG

3

W27 20DB/BR

4

P101 20LG/WT

5

-

6

L77 18PK/RD (EXPORT)

7

A44 18RD/OR

8

P30 20TN/DG

9

P31 20TN/YL

10

G910 20VT/BR

11

G78 20VT/OR

12

G80 20VT/YL

13

-

14

P100 20DB/LG

C309 - (UNIBODY SIDE)

CAV

CIRCUIT

1

Z213 18BK/OR

2

W13 20BR/LG

3

W27 20DB/BR

4

P101 20LG/WT

5

-

6

L77 18PK/RD

7

A44 18RD/OR

8

P30 20TN/DG

9

P31 20TN/YL

10

G910 20VT/BR

11

G78 20VT/OR

12

G80 20VT/YL

13

-

14

P100 20DB/LG

C310 - (UNIBODY SIDE)

CAV

CIRCUIT

1

A913 16RD (EXPORT)

2

L10 20WT/GY

3

L77 18PK/RD

4

L63 18WT/DG

5

L90 16WT/OR

6

L50 18WT/TN

7

A100 14RD/VT (EXPORT)

8

F302 20GY/PK (EXPORT)

9

Z934 14BK

10

-

11

L78 18WT/OR

12

L62 18WT/OR

13

-

14

A206 14RD (EXPORT)

8W - 80 - 38

8W-80 CONNECTOR PIN-OUTS

KJ

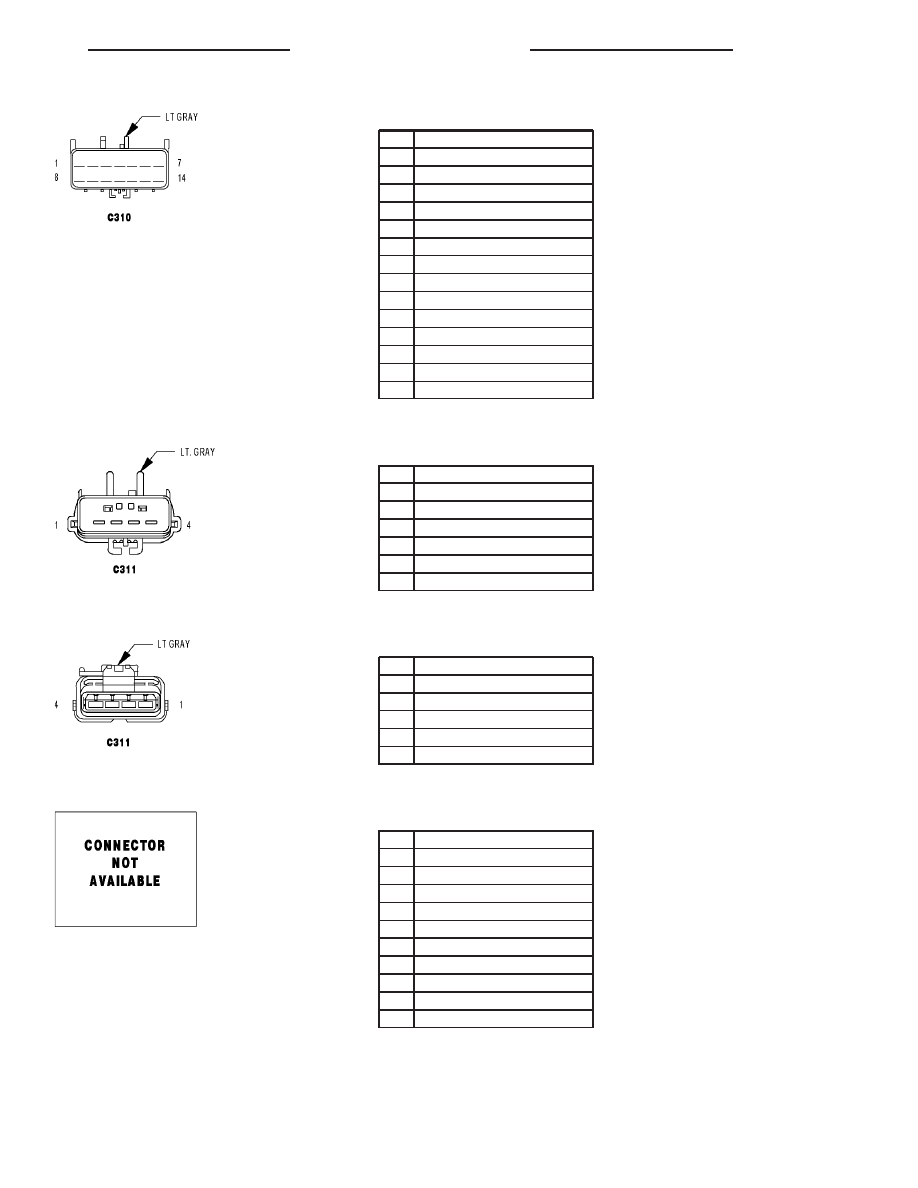

C310 - LT GRAY (REAR LIGHTING SIDE)

CAV

CIRCUIT

1

-

2

L10 20WT/GY

3

L77 18PK/RD

4

L63 18WT/DG

5

L90 16WT/OR (EXPORT)

6

L50 18WT/TN

7

-

8

-

9

Z934 16BK

10

-

11

L78 18WT/OR

12

L62 18WT/OR

13

-

14

-

C311 - LT GRAY (DRIVER SEAT SIDE)

CAV

CIRCUIT

1

R57 18LG/GY

1

R57 18DG (HEATED SEATS)

2

R59 18LB

2

F37 18PK/LB (HEATED SEATS)

3

R59 18LG/TN (HEATED SEATS)

4

Z238 18 (HEATED SEATS)

C311 - LT GRAY (UNIBODY SIDE)

CAV

CIRCUIT

1

Z998 20BK

2

F37 14PK/LB (PREMIUM AUDIO)

3

R57 20LG/GY (LHD)

3

R58 20LB/GY (RHD)

4

Z849 16BK/OR (PREMIUM AUDIO)

C312 - LT GRAY (SEAT SIDE)

CAV

CIRCUIT

1

2

P86 20LG/GY

3

F98 16PK/YL

4

F302 20GY/PK

5

A902 18RD

6

P142 20LG/TN

7

P134 TN/LB

8

P82 20TN/LB

9

P84 20TN/WT

10

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 39
