C117 (DIESEL) - (INJECTOR SIDE)

CAV

CIRCUIT

1

K303 20BR/OR

2

K300 20BR

3

K310 20BR/DG

4

K330 20LB/BR

5

D330 20WT/BR

6

K301 20BR/LG

7

K345 14BR/RD

8

K305 20BR/LB

9

K854 20VT/BR

10

A903 16RD (A/T)

10

T26 20DG/OR (M/T)

11

A993 16RD

12

K29 20WT/BR

13

T750 12YL/GY

14

K400 20BR/VT

C120 - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

D64 20WT/LB

2

D65 20WT/LG

3

-

4

K303 20BR/OR (DIESEL)

4

G31 20VT/OR (GAS)

5

K302 20BR/WT (DIESEL)

5

K77 20BR/WT (GAS)

6

G4 18VT/LB

7

G94 18VT/DB

8

D51 18PK/RD

9

D52 18WT/LB

10

-

11

K310 20BR/DG

12

K301 20BR/LG

13

K305 20BR/LB (DIESEL)

13

C18 20LB/BR (GAS)

14

K125 16BR/DG (DIESEL)

8W - 80 - 24

8W-80 CONNECTOR PIN-OUTS

KJ

C120 - (I/P SIDE)

CAV

CIRCUIT

1

D64A 20WT/LB

2

D65A 20WT/LG

3

-

4

K303 20BR/OR (DIESEL)

4

G31 20VT/OR (GAS)

5

K302 20BR/WT (DIESEL)

5

K77 20BR/WT (GAS)

6

G4 20VT/LB

7

G94 20VT/DB

8

D51 20PK/RD

9

D52 20WT/LB

10

-

11

K310B 20BR/DG

12

K301 20BR/LG

13

K305 20BR/LB (DIESEL)

13

C18 20LB/BR (GAS)

14

K125 20BR/DG (DIESEL)

18

-

19

-

20

-

C201 - (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

G77 20VT/GY

2

G75 20VT

3

G910 20VT/BR

4

A100 14RD/VT (LHD)

5

K106 20VT/LB (LHD)

6

-

7

G773 20VT/OR

8

K107 20VT/WT (LHD)

9

G74 20VT/WT

10

G80 20VT/YL

11

G76 20VT/YL

12

-

13

L10 20WT/GY

14

Z18 20BK/LB

15

L62 18WT/OR

16

G78 20VT/OR

17

D25 20WT/VT

18

D51 20PK/RD (ESP)

19

X75 20GY/DG

20

-

21

P100 20DB/LG

22

P101 20LG/WT

23

B15 20DG/WT

24

B25 20DG/WT

25

B2 20DG/LB (LHD)

26

K900 20DB/DG

27

W27 20DB/BR

28

-

29

W13 20BR/LG

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 25

C201 - (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

30

B1 20DG/DB (LHD)

31

T6 20DG

32

N4 20DB/YL

33

N1 16DG/OR (LHD)

34

D52 20WT/LB (ESP)

35

K310 20BR/DG (ESP)

36

K304 20BR/DB (DIESEL)

37

D508 20WT/GY

38

G4 20VT/LB (ESP)

39

F100 20PK/VT

40

G94 20VT/DB (ESP)

41

B3 20DG/YL (LHD) (ESP)

42

B4 20LG/GY (LHD) (ESP)

43

R57 20LG/GY

44

R58 20LB/GY

45

Z514 16BK/LG

46

L63 18WT/DG

47

-

48

-

C201 - (UNIBODY SIDE)

CAV

CIRCUIT

1

G77 20VT/GY

2

G75 20VT

3

G910 20VT/BR

4

A100 14RD/VT (LHD EXPORT)
(TRAILER TOW)

5

K106 20VT/LB (LHD)

6

Z514 16BK/LG

7

G773 20VT/OR

8

K107 20VT/WT (LHD)

9

G74 20VT/WT

10

G80 20VT/YL

11

G76 20VT/YL

12

L63 18WT/DG

13

L10 20WT/GY

14

Z18 20BK/LB

15

L62 18WT/OR

16

G78 20VT/OR

17

D25 20WT/VT

18

D51 20PK/RD (ESP)

19

X75 20GY/DG

20

-

21

P100 20DB/LG

22

P101 20LG/WT

23

B15 20DG/WT

24

B25 20DG/WT

25

B2 20DG/LB (LHD)

26

K900 20DB/DG

27

W27 20DB/BR

28

-

29

W13 20BR/LG

30

B1 20DG/DB (LHD)

31

T6 20DG

8W - 80 - 26

8W-80 CONNECTOR PIN-OUTS

KJ

C201 - (UNIBODY SIDE)

CAV

CIRCUIT

32

N4 20DB/YL

33

N1 16DB/OR (LHD)

34

D52 20WT/LB (ESP)

35

K310 20BR/DG (ESP)

36

K304 20BR/DB

37

D508 20WT/GY

38

G4 20VT/LB (ESP)

39

F100 20PK/VT

40

G94 20VT/DB (ESP)

41

B3 20DG/YL (LHD) (ESP)

42

B4 20LG/GY (LHD) (ESP)

43

R57 20LG/GY

44

R58 20LB/GY

45

Z514 16BK/LG

46

L63 18WT/DG

47

-

48

-

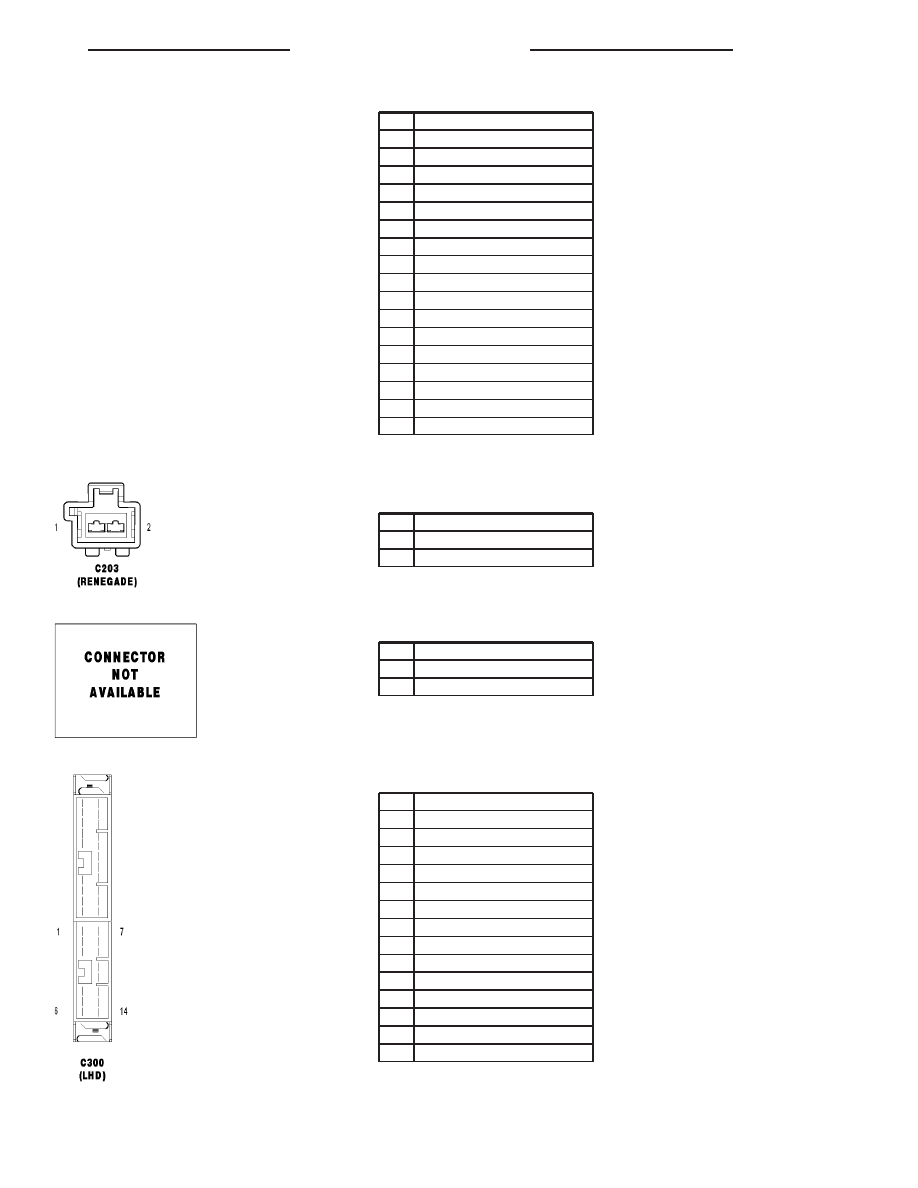

C203 (RENEGADE) - (INSTRUMENT PANEL

SIDE)

CAV

CIRCUIT

1

L8 14WT/DG

2

Z946 16BK

C203 (RENEGADE) - (LIGHTBAR JUMPER SIDE)

CAV

CIRCUIT

1

L8 14WT/DG

2

Z946 16BK

C300 (LHD) - (PASSENGER DOOR SIDE)

CAV

CIRCUIT

1

X58 18GY/OR

2

X296 18LG/GY

3

X208 18GY/DG

4

X13 16LG/GY

5

-

6

-

7

X52 18GY/DB

8

X205 18GY/LG

9

X298 18GY/LG

10

-

11

-

12

-

13

-

14

Z514 16BK/LG
