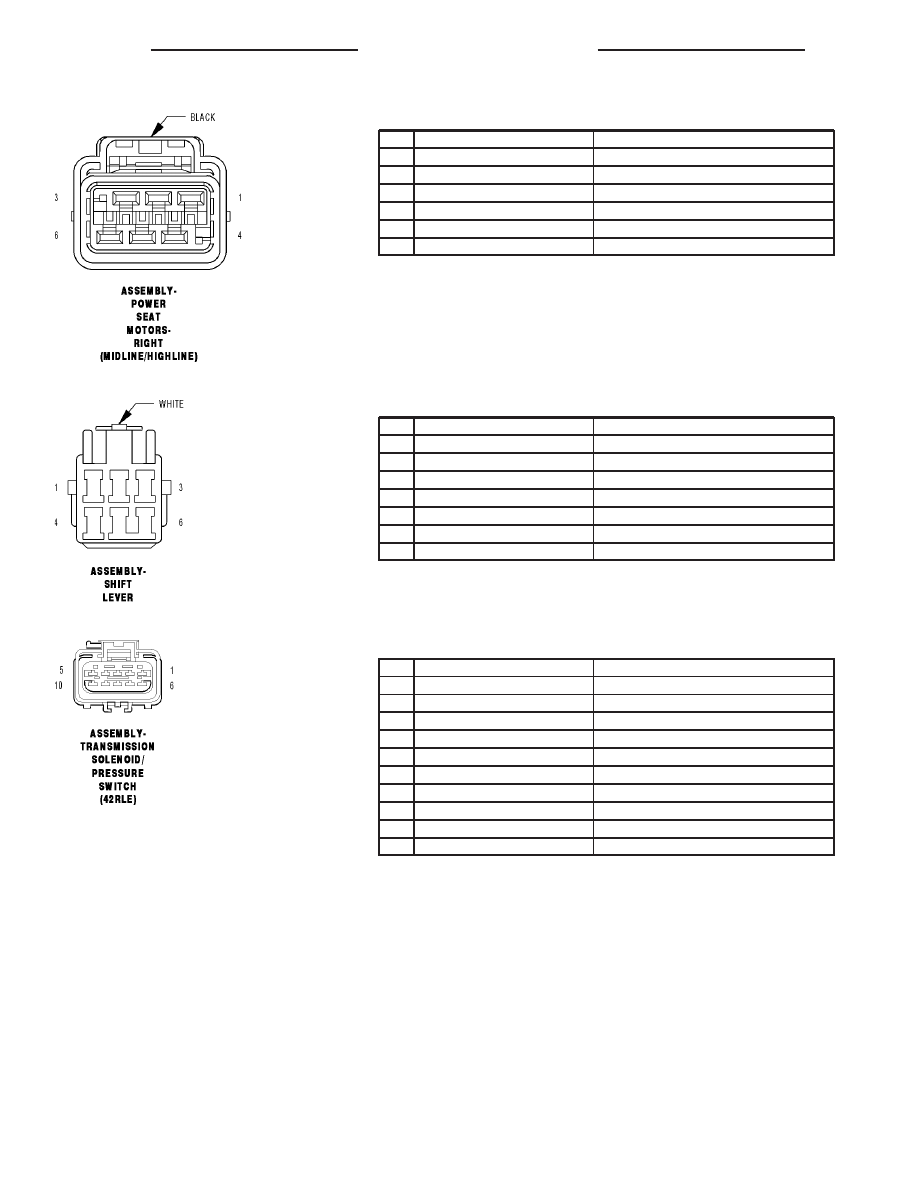

ASSEMBLY-POWER SEAT MOTORS-RIGHT (MIDLINE/HIGHLINE) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

P10 14YL/WT

PASSENGER SEAT REAR UP DRIVER

2

P12 14RD/WT

PASSENGER SEAT REAR DOWN DRIVER

3

P18 14YL/LG

PASSENGER SEAT FRONT UP DRIVER

4

P20 14RD/LG

PASSENGER SEAT FRONT DOWN DRIVER

5

P16 14RD/LB

PASSENGER SEAT HORIZONTAL REARWARD DRIVER

6

P14 14YL/LB

PASSENGER SEAT HORIZONTAL FORWARD DRIVER

ASSEMBLY-SHIFT LEVER - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

E2 20OR/BR

PANEL LAMPS DRIVER

2

Z936 20BK

GROUND

3

T6 20DG

TOW/HAUL OVERDRIVE OFF SWITCH SENSE

4

Z936 20BK

GROUND

5

F22 20PK/TN

FUSED IGNITION SWITCH OUTPUT (RUN)

6

B15 20DG/WT (DIESEL)

SECONDARY BRAKE SWITCH SIGNAL

6

B15 20DG/WT (GAS)

BRAKE SWITCH NO. 1 SIGNAL

ASSEMBLY-TRANSMISSION SOLENOID/PRESSURE SWITCH (42RLE) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

T60 18YL/GY

OD SOLENOID CONTROL

2

T59 18YL/LB

UD SOLENOID CONTROL

3

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

4

T19 18YL

2-4 SOLENOID CONTROL

5

T47 20YL/DG

2-4 PRESSURE SWITCH SENSE

6

T9 20DG/TN

OD PRESSURE SWITCH SENSE

7

T20 18DG/WT

L/R SOLENOID CONTROL

8

-

-

9

-

-

10

T50 20YL/TN

L/R PRESSURE SWITCH SENSE

8W - 80 - 8

8W-80 CONNECTOR PIN-OUTS

KJ

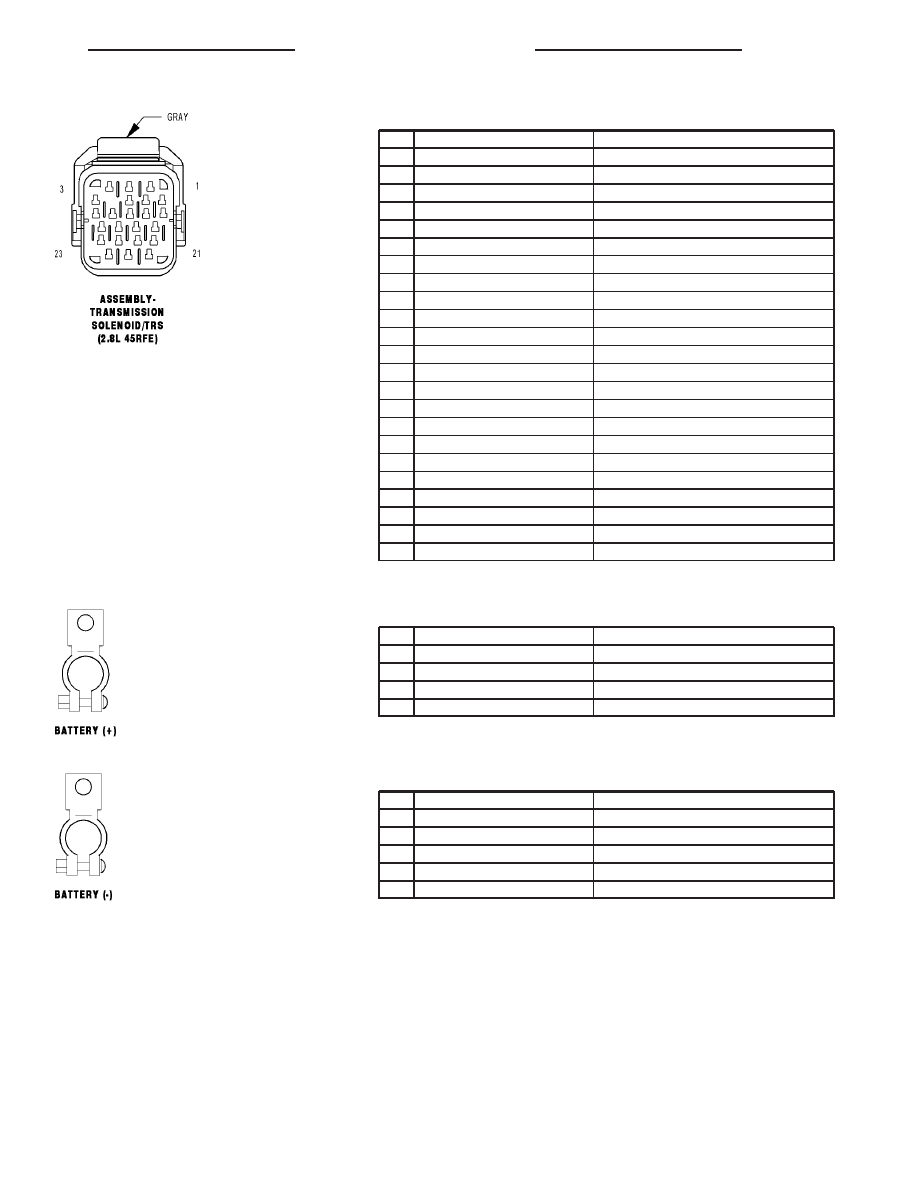

ASSEMBLY-TRANSMISSION SOLENOID/TRS (2.8L 45RFE) - GRAY 23 WAY

CAV

CIRCUIT

FUNCTION

1

C115 20DB

FUSED IGNITION SWITCH OUTPUT (RUN)

2

T20 18DG/WT

L/R SOLENOID CONTROL

3

T41 20YL/DB

TRS T41 SENSE (P/N)

4

T41 20YL/DB

TRS T41 SENSE (P/N)

5

T42 20DG/YL

TRS T42 SENSE

6

L10 20WT/GY

BACK-UP LAMP FEED

7

T60 18YL/GY

OD SOLENOID CONTROL

8

T3 20DG/DB

TRS T3 SENSE

9

T1 20DG/LB

TRS T1 SENSE

10

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

11

T48 20BR/YL

4C PRESSURE SWITCH SENSE

12

T118 20DG

PRESSURE CONTROL SOLENOID CONTROL

13

T4 20DG/LB

TRS T2 SENSE

14

T50 20YL/TN

L/R PRESSURE SWITCH SENSE

15

T147 20DG/YL

2C PRESSURE SWITCH SENSE

16

T9 20DG/TN

OD PRESSURE SWITCH SENSE

17

T59 18YL/LB

UD SOLENOID CONTROL

18

T29 20YL/WT

UD PRESSURE SWITCH SENSE

19

T159 20YL/DG

4C SOLENOID CONTROL

20

T219 20YL/LG

2C SOLENOID CONTROL

21

T140 20YL/GY

MS SOLENOID CONTROL

22

T13 20DG/VT

SPEED SENSOR GROUND

23

T54 20DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

BATTERY (+)

CAV

CIRCUIT

FUNCTION

1

A910 2RD (DIESEL)

B+

1

A910 6RD (GAS EXCEPT RENEGADE)

B+

1

A910 4RD (GAS RENEGADE)

B+

2

A910 6RD (EXCEPT GAS RENEGADE)

B+

BATTERY (-)

CAV

CIRCUIT

FUNCTION

1

Z0 2BK (DIESEL)

GROUND

1

Z0 6BK (GAS EXCEPT RENEGADE)

GROUND

1

Z0 4BK (GAS RENEGADE)

GROUND

2

Z1 6BK (EXCEPT GAS RENEGADE)

GROUND

2

Z1 4BK (GAS RENEGADE)

GROUND

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 9

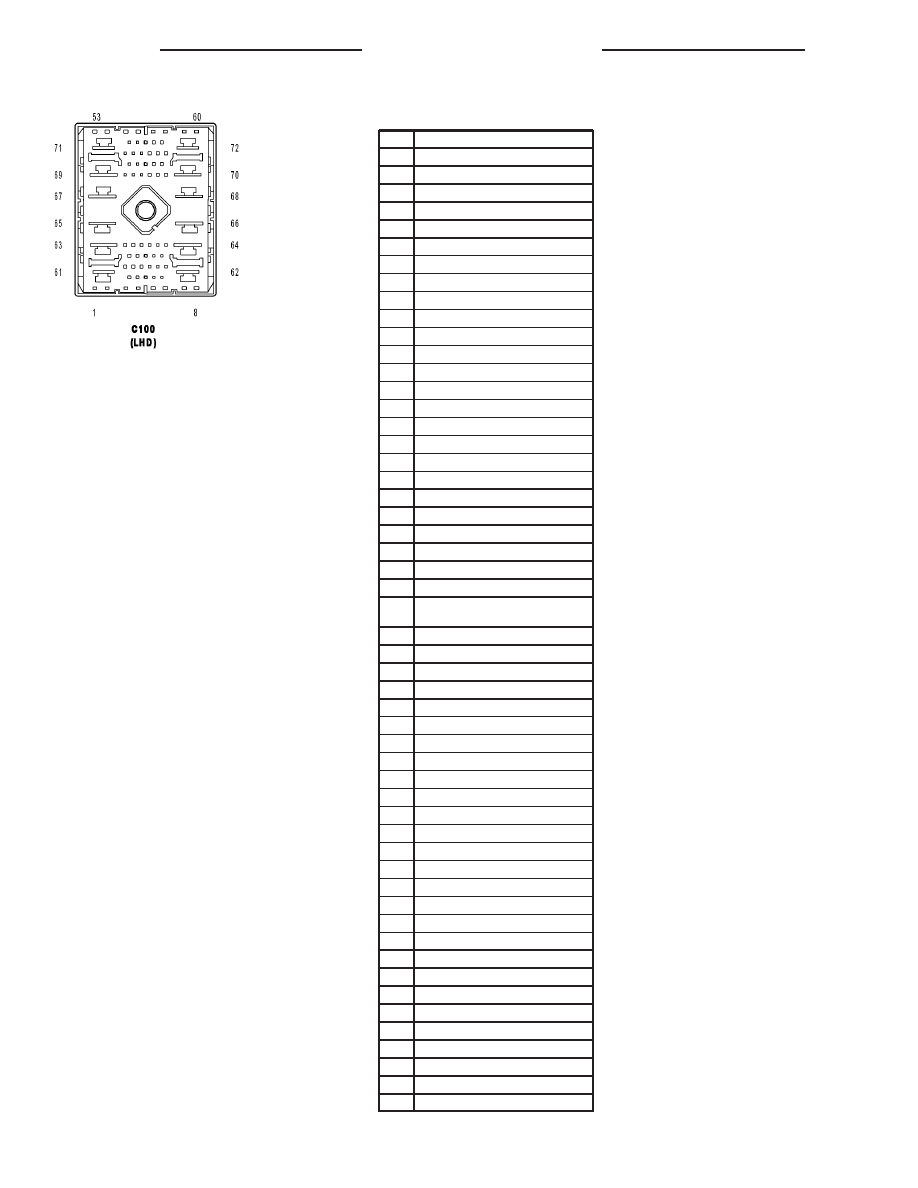

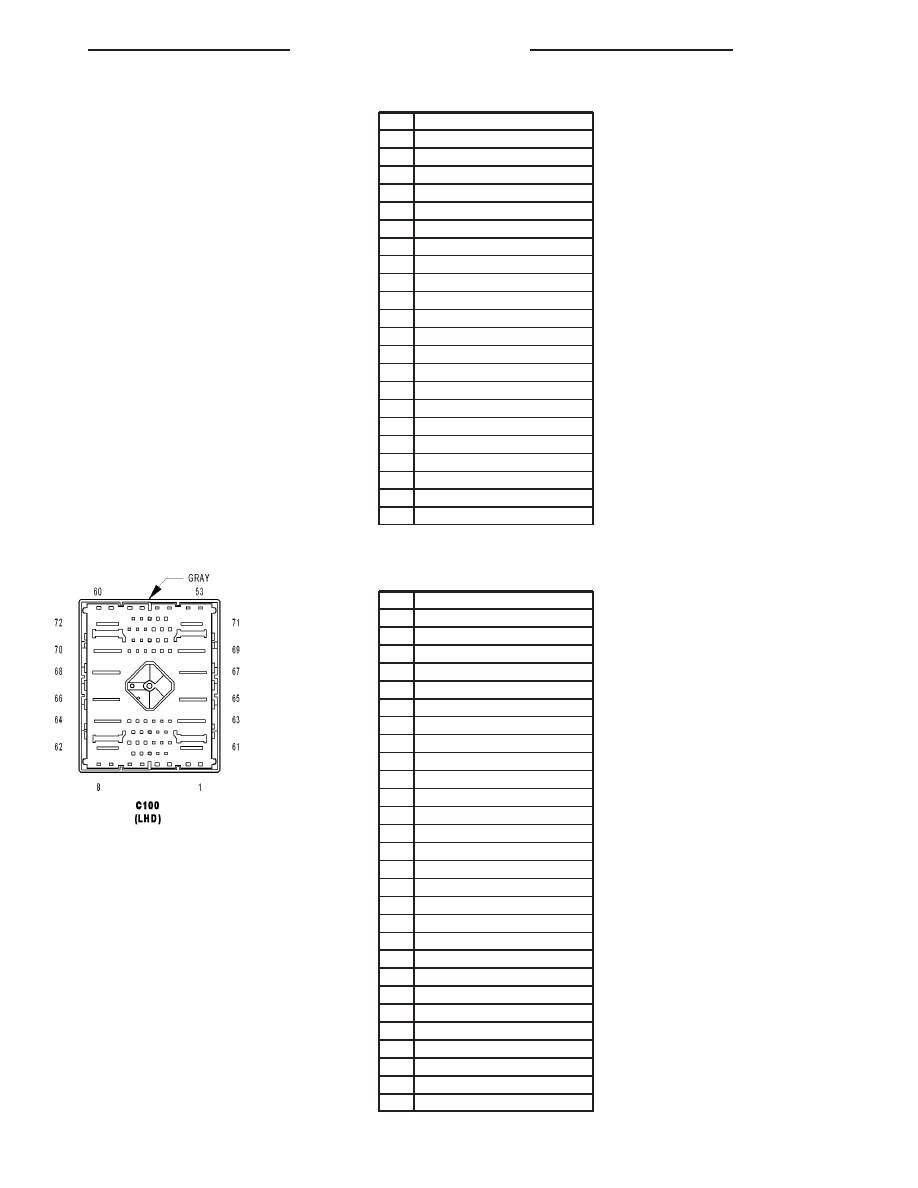

C100 (LHD) - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

B1 18DG/DB

2

B2 18DG/LB

3

B3 18DG/YL (ABS)

4

B22 18DG/YL (GAS)

5

K106 20VT/LB (GAS)

6

-

7

N4 20 DB/YL (EXCEPT ABS)

8

K167 20BR/YL (DIESEL)

9

V38 20VT/OR (DIESEL)

10

K29 20WT/BR (DIESEL)

11

K23 20BR/WT (DIESEL)

12

L13 18WT/YL

13

G70 20VT/LB (VTSS)

14

Z11 20BK/LG

15

K914 20BR/WT (DIESEL)

15

K900 20DB/DG (GAS)

16

K300 20BR (ABS)

17

L62 18WT/OR

18

L63 18WT/DG

19

V30 20VT/WT (SPEED CONTROL)

20

D20 20WT/LG (GAS)

21

V32 20VT/YL (GAS)

22

W1 20BR/TN

23

B46 18 DG/WT (ABS)

24

K107 20VT/WT (GAS)

25

D508 20WT/GY (TIRE PRESSURE
MONITORING)

26

D16 20WT/OR (EXCEPT M/T)

27

-

28

R80 20VT/LB

29

R82 20WT/LB

30

R79 20LB/VT

31

R81 20LB/WT

32

D15 20BR/WT (GAS)

33

B1 18DG/DB (EXCEPT ABS)

34

D21 20WT/GY

35

B2 18DG/LB (EXCEPT ABS)

36

B4 18LG/GY (ABS)

37

B20 20DG/OR

38

Z11 20BK/LG

39

W33 20BR/DG

40

K400 20BR/VT (DIESEL)

41

T6 20DG (A/T)

42

V37 20VT

43

W20 20BR/YL

44

B15 18DG/WT

45

D25 20WT/VT

46

K852 20BR/VT (DIESEL)

47

X75 20GY/DG (VTSS)

48

L10 20WT/GY

49

-

50

-

51

-

52

K300 20BR (DIESEL)

8W - 80 - 10

8W-80 CONNECTOR PIN-OUTS

KJ

C100 (LHD) - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

52

L50 18WT/TN (GAS)

53

-

54

K854 20VT/BR (DIESEL)

55

-

56

G18 20OR/VT (DIESEL)

57

A100 14RD/VT

58

K392 18BR/WT (DIESEL)

58

N1 18DG/OR (GAS)

59

L43 18WT/DB

60

A904 14RD

61

A106 12LB/RD

62

-

63

A1 12RD

64

A111 12DG/RD

65

-

66

-

67

-

68

-

69

A916 12RD

70

-

71

-

72

-

C100 (LHD) - (I/P SIDE)

CAV

CIRCUIT

1

B1 20DG/DB

2

B2 20DG/LB

3

B3 20DG/YL

4

B22 20DG/YL

5

K106 20VT/LB

6

-

7

N4 20DB/YL

8

K167 20BR/YL (DIESEL)

9

V38 20VT/OR

10

K29 20WT/BR (DIESEL)

11

K23 20BR/WT (DIESEL)

12

L13 18WT/YL (EXPORT)

13

G70 20VT/LB

14

Z11 20BK/LG

15

K900 20DB/DG

16

K300 20BR

17

L62 18WT/OR

18

L63 18WT/DG

19

V30 20VT/WT

20

D20 20WT/LG

21

V32 20VT/YL

22

W1 20BR/TN

23

B46 20DG/WT

24

K107 20VT/WT

25

D508 20WT/GY

26

D16 20WT/OR

27

-

28

R80 20VT/LB

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 11
