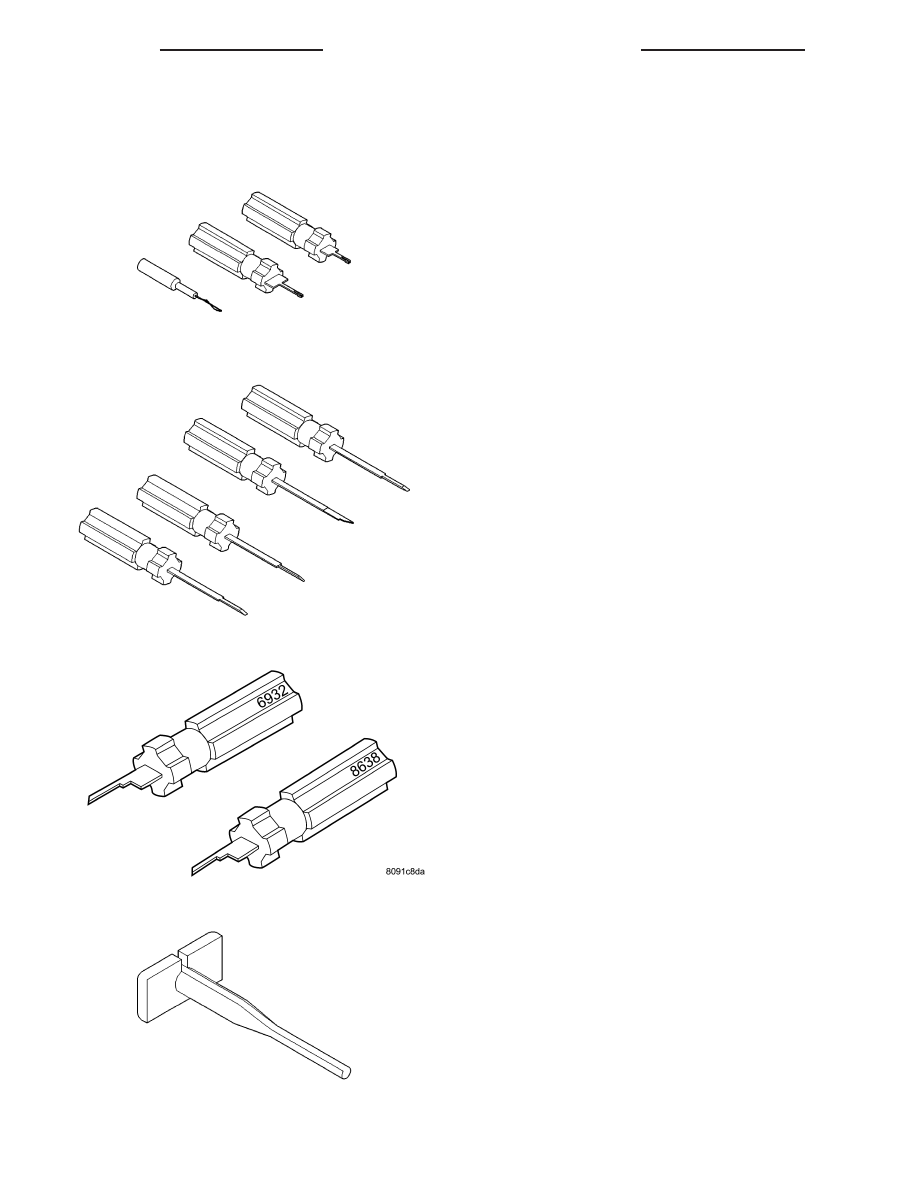

SPECIAL TOOLS

WIRING/TERMINAL

PROBING TOOL PACKAGE 6807

TERMINAL PICK TOOL SET 6680

TERMINAL REMOVING TOOLS 6932 AND 8638

TERMINAL REMOVING TOOL 6934

8W - 01 - 14

8W-01 WIRING DIAGRAM INFORMATION

KJ

CONNECTOR

REMOVAL

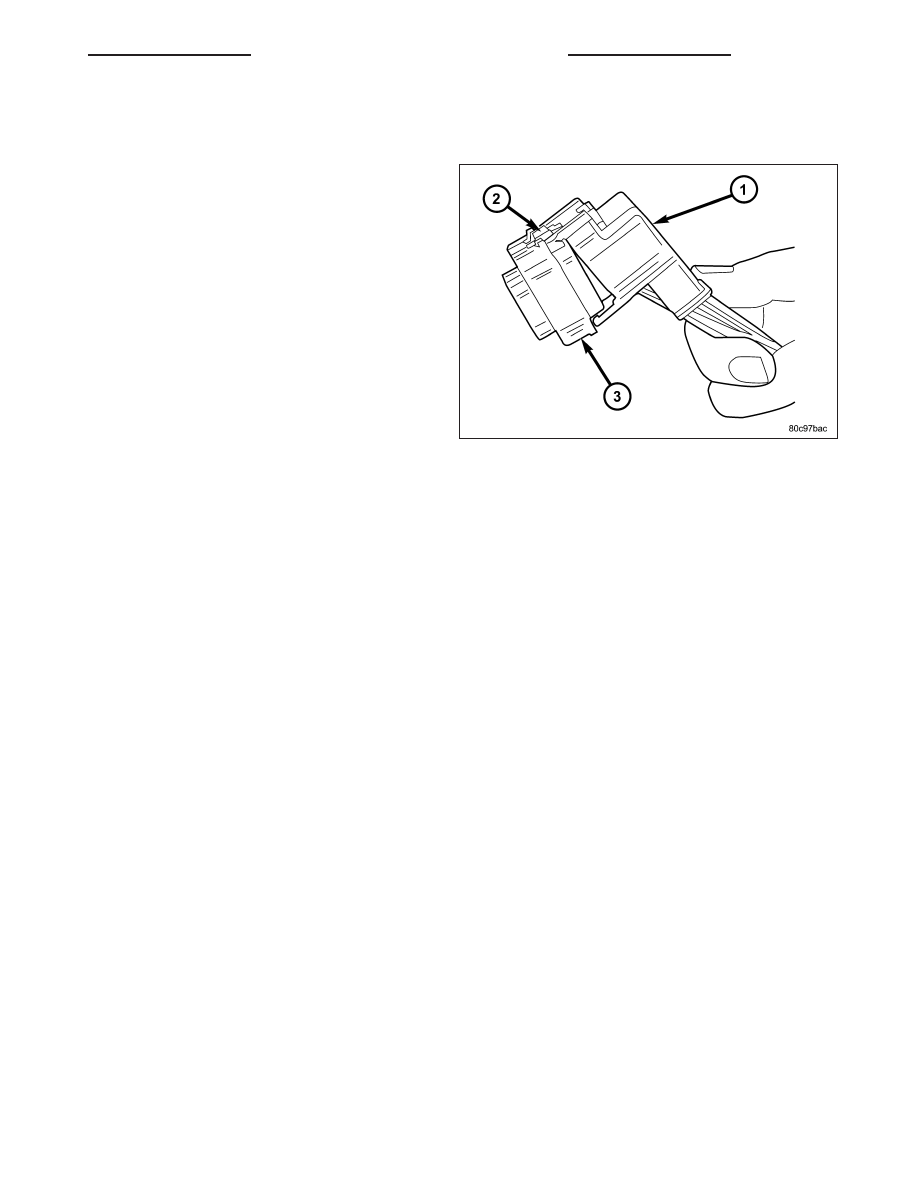

1. Disconnect battery.

2. Release Connector Lock (2).

3. Disconnect the connector (3) being repaired from

its mating half/component.

4. Remove the dress cover (if applicable) (1).

KJ

8W-01 WIRING DIAGRAM INFORMATION

8W - 01 - 15

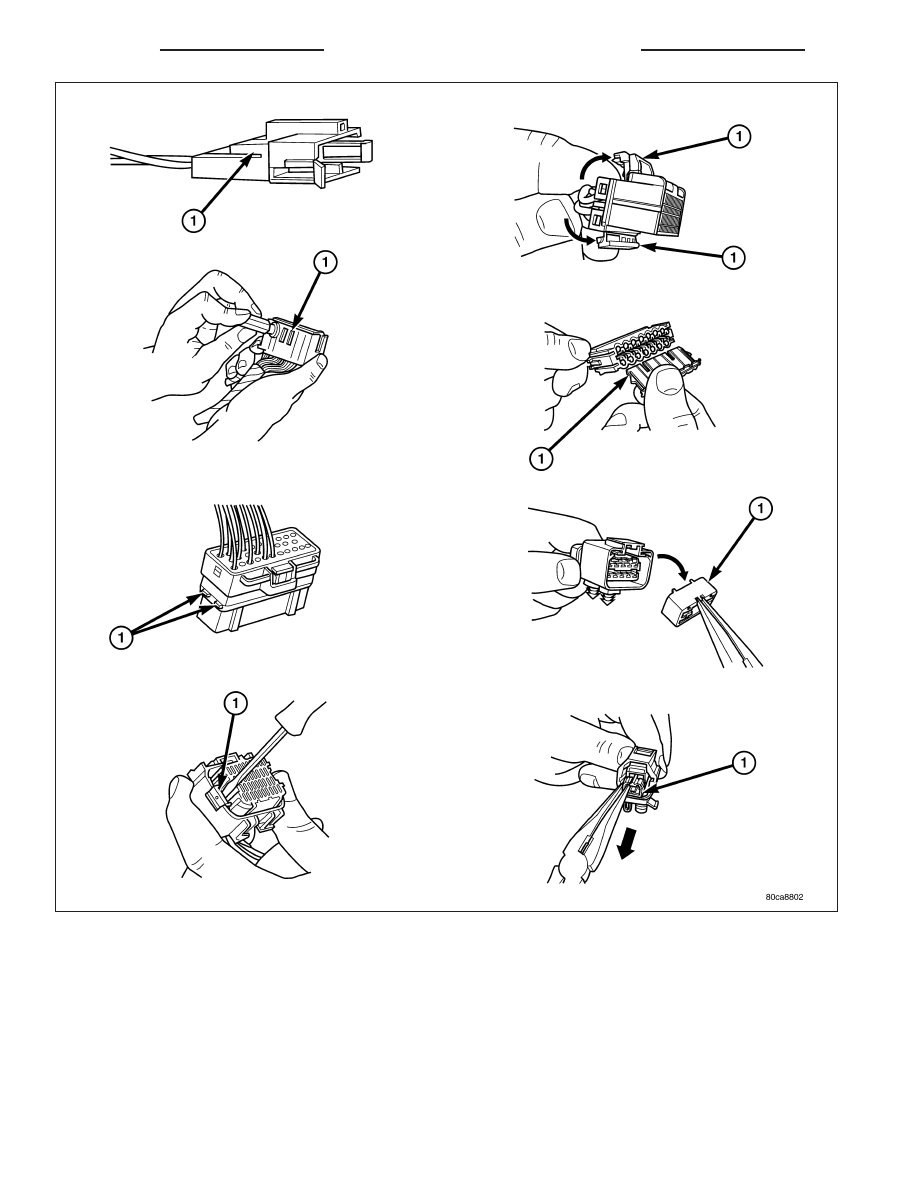

5. Release the Secondary Terminal Lock, if required (1).

8W - 01 - 16

8W-01 WIRING DIAGRAM INFORMATION

KJ

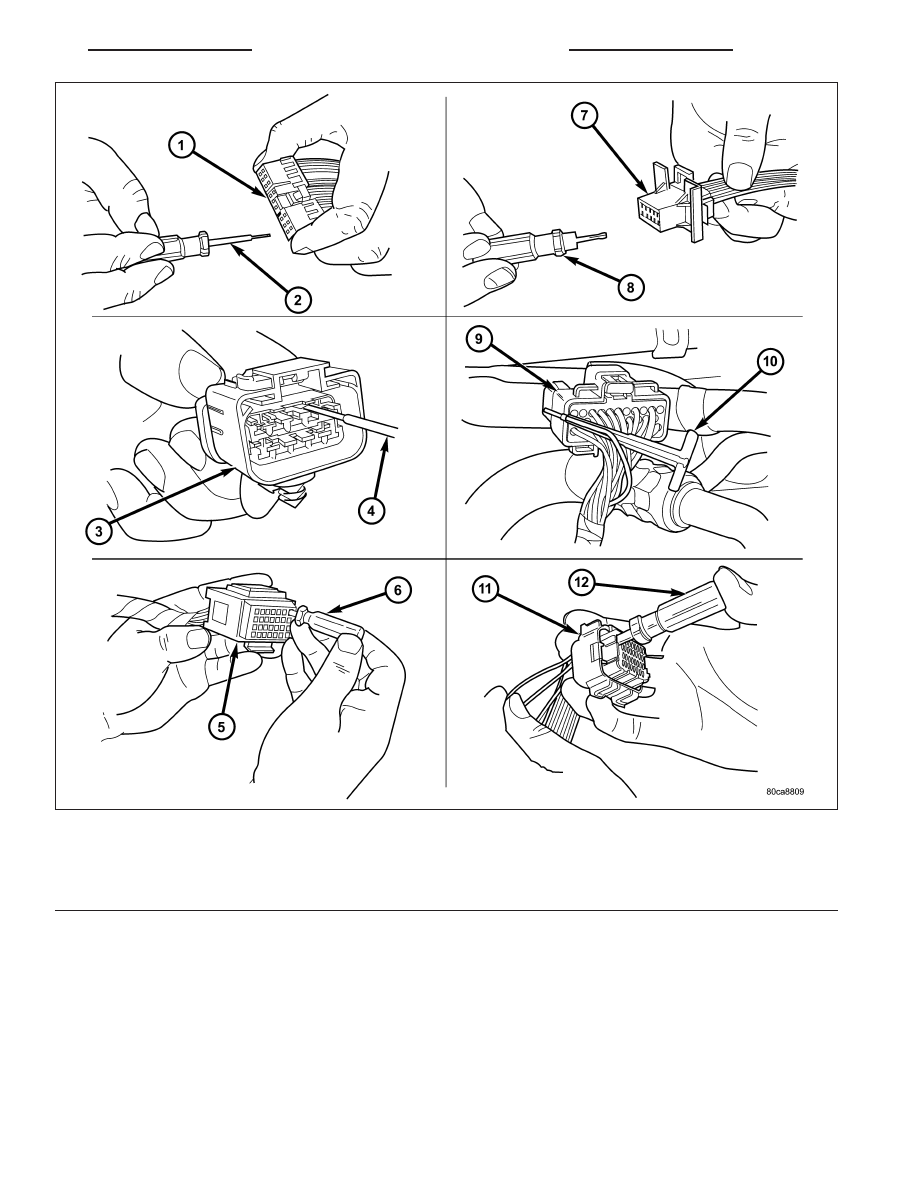

6. Position the connector locking finger away from the terminal using the proper special tool. Pull on the wire to

remove the terminal from the connector.

1 - TYPICAL CONNECTOR
2 - PICK FROM SPECIAL TOOL KIT 6680
3 - APEX CONNECTOR
4 - PICK FROM SPECIAL TOOL KIT 6680
5 - AUGAT CONNECTOR
6 - SPECIAL TOOL 6932

7 - MOLEX CONNECTOR
8 - SPECIAL TOOL 6742
9 - THOMAS AND BETTS CONNECTOR
10 - SPECIAL TOOL 6934
11 - TYCO CONNECTOR
12 - SPECIAL TOOL 8638

KJ

8W-01 WIRING DIAGRAM INFORMATION

8W - 01 - 17
