3.

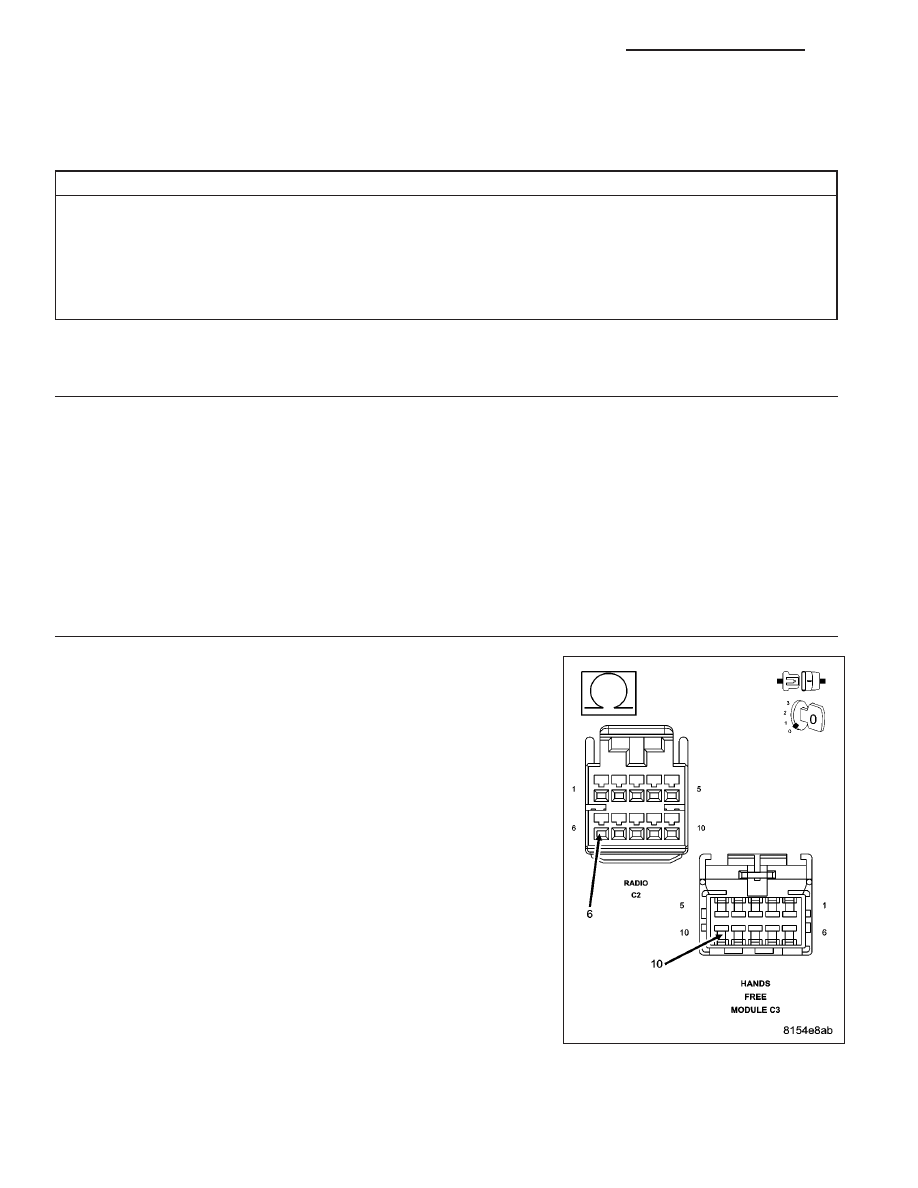

(X140) AUDIO RETURN CIRCUIT OPEN

Measure the resistance of the (X140) Audio Return circuit between the
HFM connector and the radio connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (X140) Audio Return circuit for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

4.

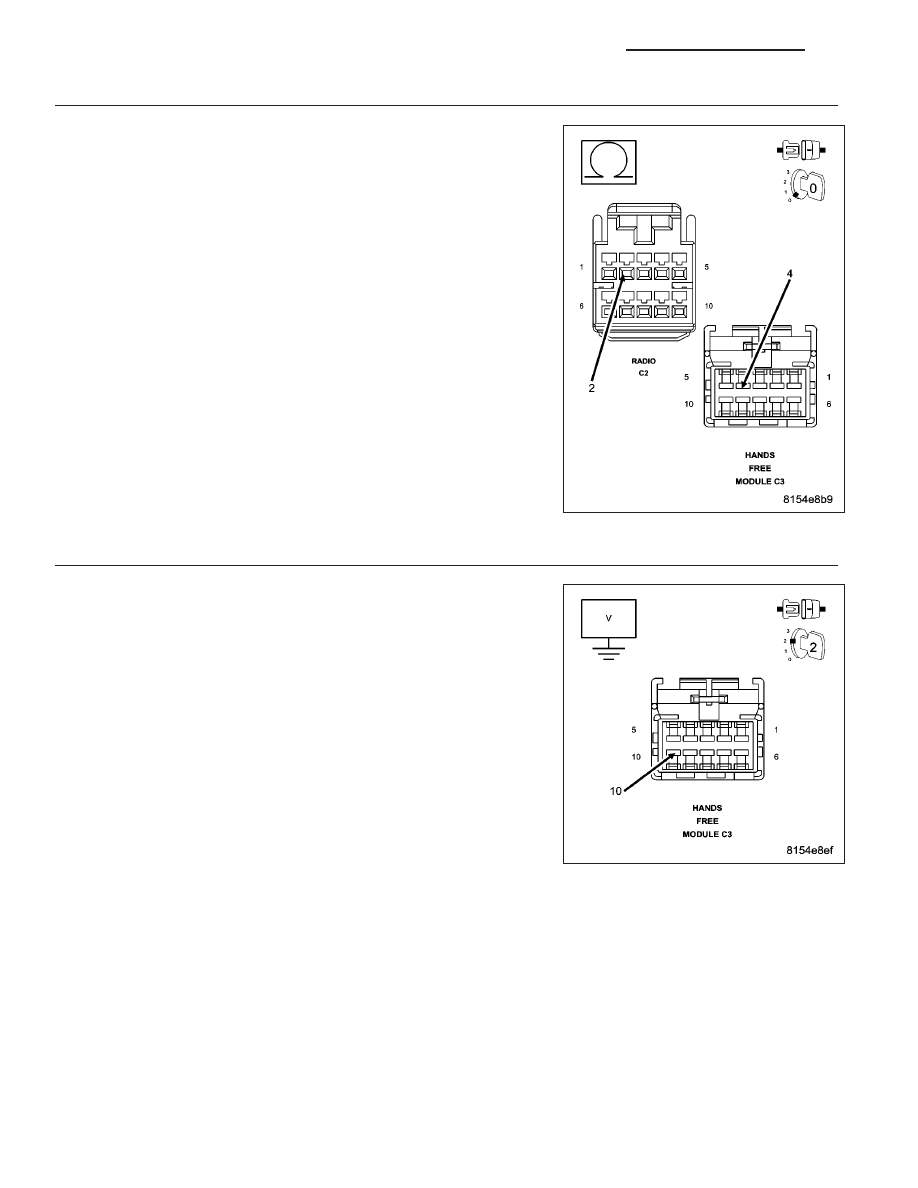

(X41) AUDIO MUX LEFT CIRCUIT SHORT TO VOLTAGE

Turn the ignition on.

Measure the voltage of the (X41) Audio MUX Left circuit.

Is the voltage above 1.0 volts?

Yes

>> Repair the (X41) Audio MUX Left circuit for a short to volt-

age.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

No

>> Inspect the wiring and connectors for damage or shorted

circuits. If ok, replace and program the Hands Free Module
in accordance with the service information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

8T - 22

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

KJ

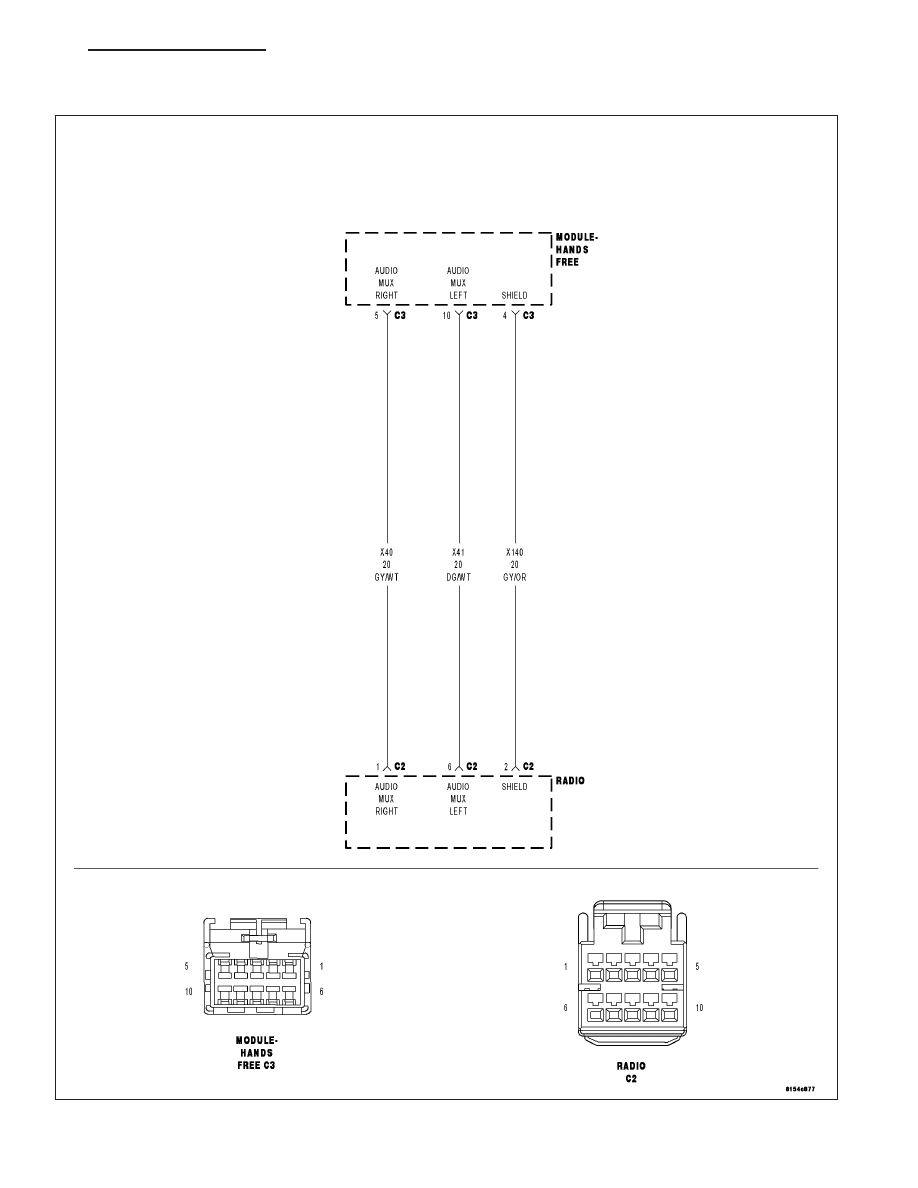

LEFT AUDIO OUTPUT 1 SHORT TO GROUND

For a complete wiring diagram Refer to Section 8W.

KJ

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

8T - 23

•

When Monitored:
With the ignition on.

•

Set Condition:
The Hands Free Module detects a short to ground on the (X41) Audio MUX Left circuit.

Possible Causes

(X41) AUDIO MUX LEFT CIRCUIT OPEN

(X41) AUDIO MUX LEFT CIRCUIT SHORT TO GROUND

(X140) AUDIO RETURN CIRCUIT OPEN

(X41) AUDIO MUX LEFT CIRCUIT SHORT TO (X140) AUDIO RETURN CIRCUIT

HANDS FREE MODULE

Diagnostic Test

1.

CHECK FOR ACTIVE DTC

Turn the ignition on.

With the scan tool, erase the HFM DTCs.

Attempt to make a phone call using the system.

With the scan tool, read the HFM DTCs.

Did this DTC reset?

Yes

>> Go To 2

No

>> The condition that set this DTC is no longer present. Using the wiring diagram/schematic as a guide,

inspect the wiring for chafed, pierced, pinched, and partially broken wires and the wiring harness con-
nectors for broken, bent, pushed out, and corroded terminals.

2.

(X41) AUDIO MUX LEFT CIRCUIT OPEN

Turn the ignition off.

Disconnect the Hands Free Module harness connector.

Disconnect the Radio C2 harness connector.

Measure the resistance of the (X41) Audio MUX Left circuit between the
HFM connector and the radio connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 3

No

>> Repair the (X41) Audio MUX Left circuit for an open

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

8T - 24

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

KJ

3.

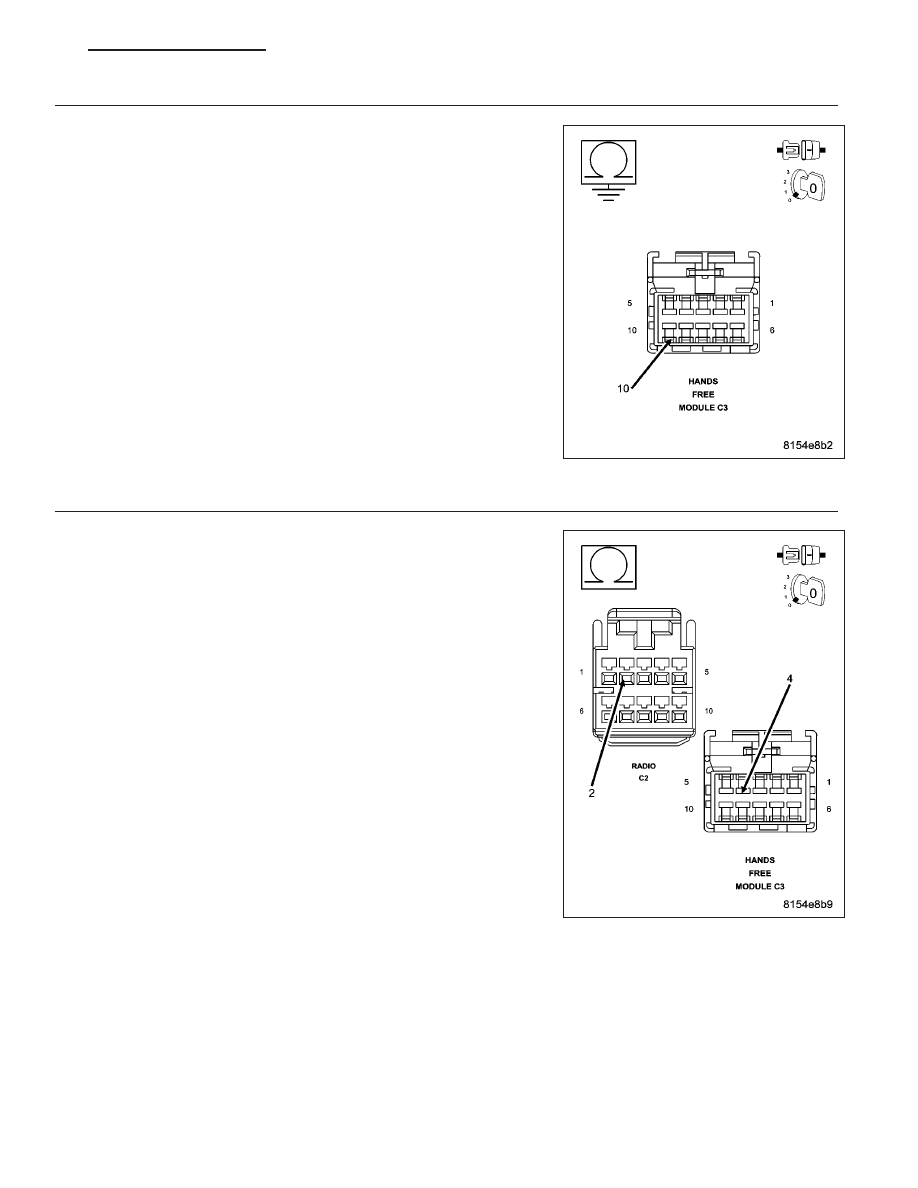

(X41) AUDIO MUX LEFT CIRCUIT SHORT TO GROUND

Measure the resistance between ground and the (X41) Audio MUX Left
circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (X41) Audio MUX Left circuit for short to ground.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

No

>> Go To 4

4.

(X140) AUDIO RETURN CIRCUIT OPEN

Measure the resistance of the (X140) Audio Return circuit between the
HFM connector and the radio connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the (X140) Audio Return circuit for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

KJ

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

8T - 25
