When Monitored:
Possible Causes

•

Set Condition:
Possible Causes

Possible Causes

FRONT WASHER PUMP

FRONT WASHER PUMP GROUND CIRCUIT OPEN

MULTIFUNCTION SWITCH

FRONT WASHER PUMP SENSE CIRCUIT OPEN

FRONT WASHER PUMP DRIVER CIRCUIT OPEN

FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN

BODY CONTROL MODULE

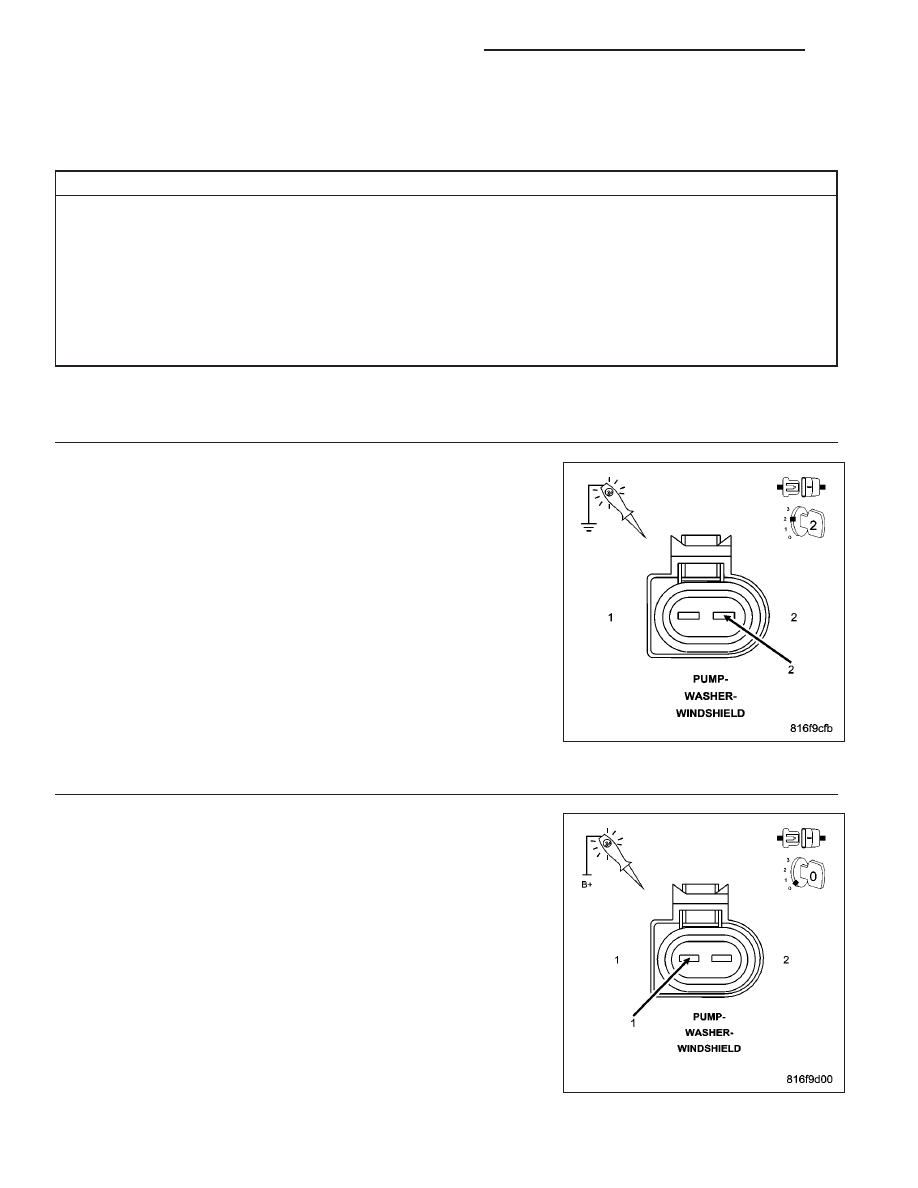

Diagnostic Test

1.

FRONT WASHER PUMP

Turn the ignition off.

Disconnect the Front Washer Pump harness connector.

Turn the ignition on.

Using a 12-volt test light connected to ground, check the Front Washer
Pump Driver circuit.

Actuate the Front Washers.

Does the test light illuminate brightly?

Yes

>> Replace the Front Washer Pump.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 2

2.

FRONT WASHER PUMP GROUND CIRCUIT OPEN

Turn the ignition off.

Disconnect the Front Washer Pump.

Using a 12-volt test light connected to 12-volts, check the Front Washer
Pump Ground circuit.

Does the test light illuminate brightly?

Yes

>> Go To 3

No

>> Repair the Front Washer Pump Ground Circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

8R - 4

WIPERS/WASHERS ELECTRICAL DIAGNOSTICS

KJ

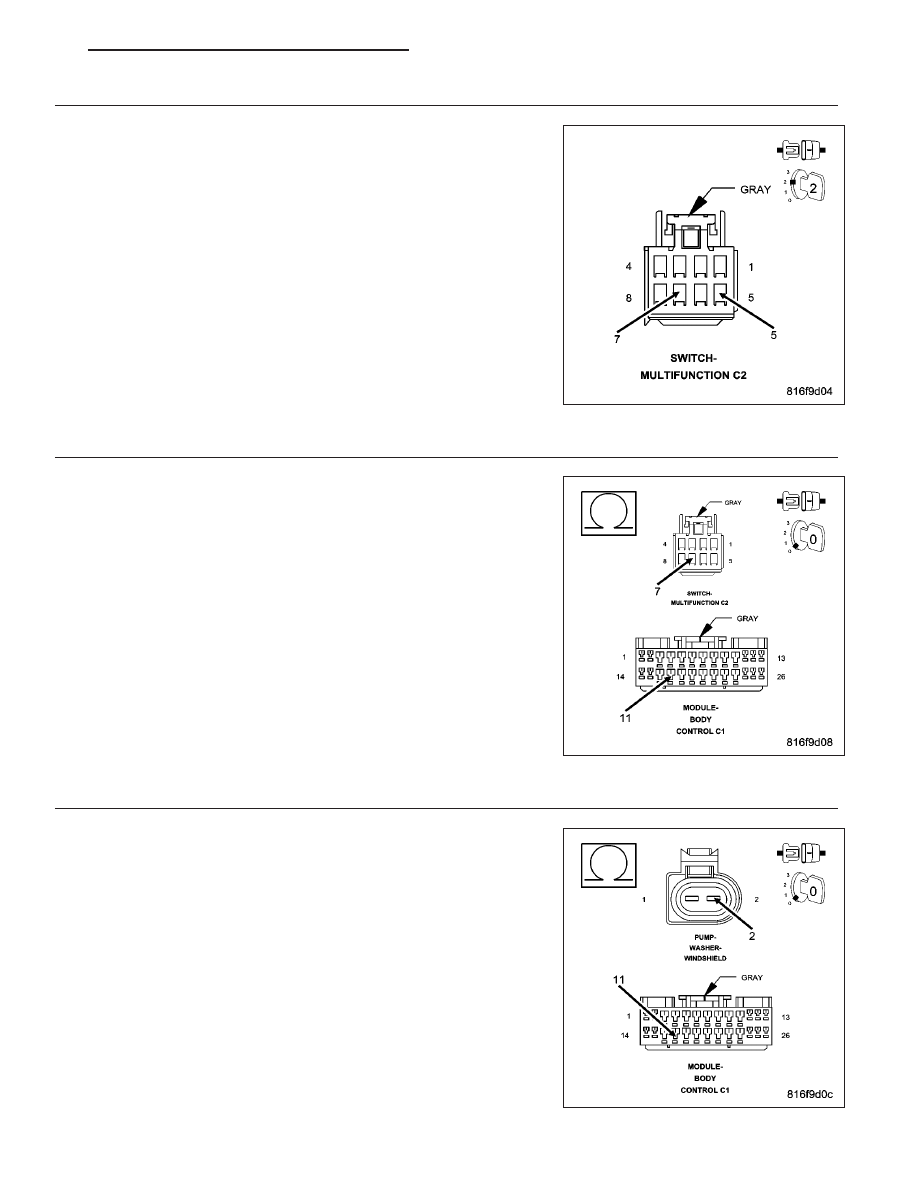

3.

MULTIFUNCTION SWITCH

Turn the ignition off.

Disconnect the right side Multifunction Switch C2 harness connector.

Connect a jumper wire between the Fused Ignition Switch Output circuit
and the Front Washer Pump Driver circuit in the Multifunction Switch
harness connector.

Turn the ignition on.

Does the Front Washer Pump operate?

Yes

>> Replace the Multifunction Switch.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

FRONT WASHER PUMP SENSE CIRCUIT OPEN

Turn the ignition off.

Disconnect the right side Multifunction Switch.

Disconnect the Body Control Module.

Measure the resistance of the Front Washer Pump Sense circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the Front Washer Pump Sense Circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 5

5.

FRONT WASHER PUMP DRIVER CIRCUIT OPEN

Turn the ignition off.

Disconnect the Front Washer Pump.

Disconnect the Body Control Module from the Junction Block.

Measure the resistance of the Front Washer Pump Driver circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the Front Washer Pump Driver Circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 6

KJ

WIPERS/WASHERS ELECTRICAL DIAGNOSTICS

8R - 5

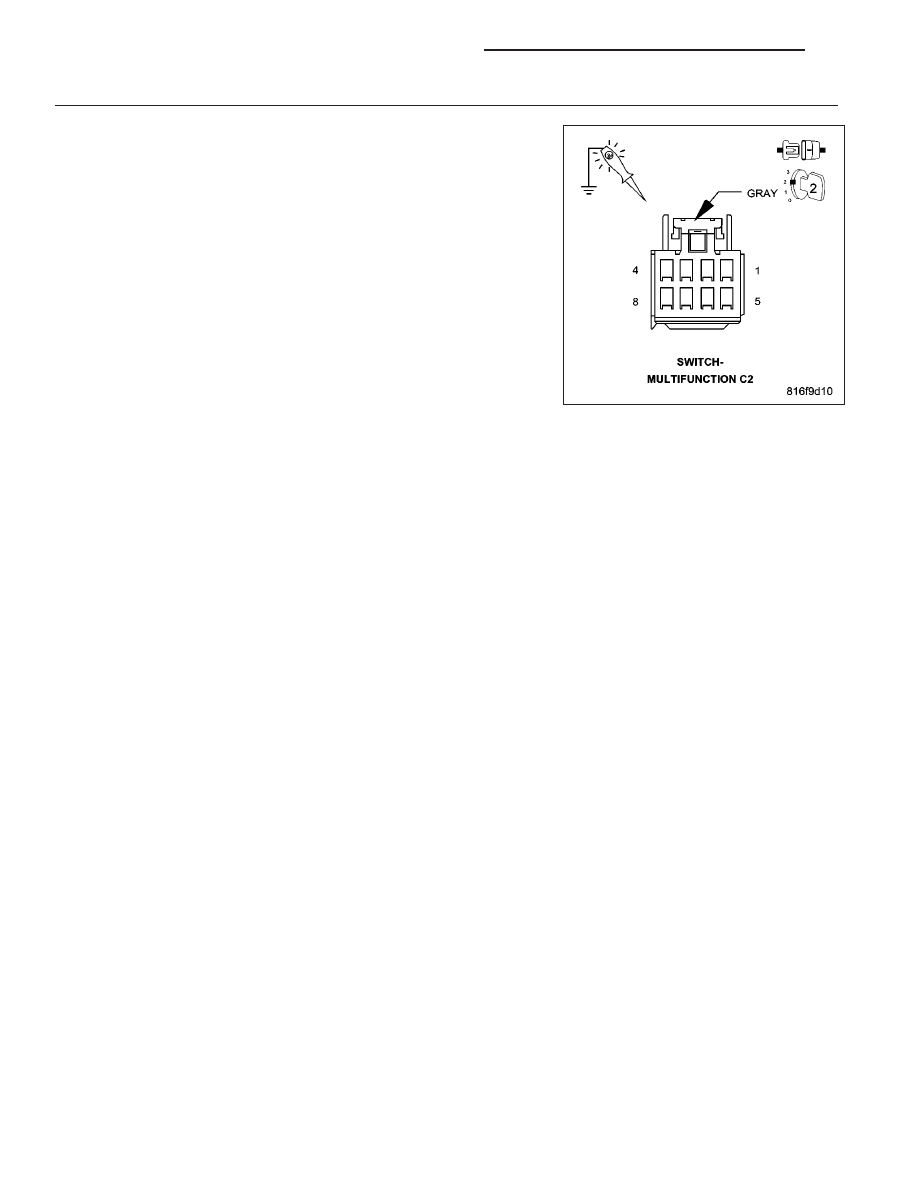

6.

FUSED IGNITION SWITCH OUTPUT OPEN

Turn the ignition off.

Disconnect the Multifunction Switch.

Using a 12-volt test light connected to ground, check the Fused Ignition
Switch Output circuit.

Does the test light illuminate brightly?

Yes

>> Repair the Fused Ignition Switch Output circuit for an open.

If the fuse is open make sure to check for a short to
ground.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Body Control Module.

Perform BODY VERIFICATION TEST - VER 1.

8R - 6

WIPERS/WASHERS ELECTRICAL DIAGNOSTICS

KJ

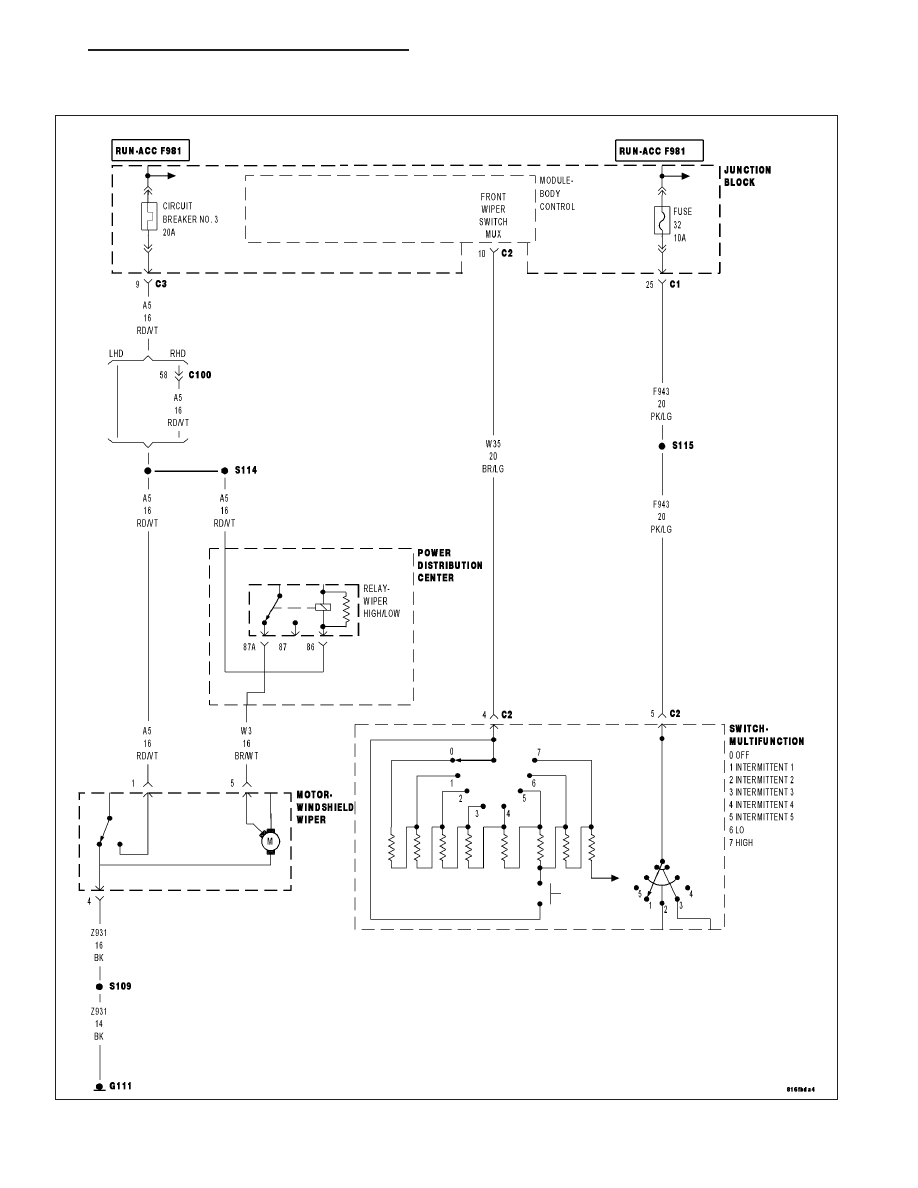

FRONT WIPER LOW SPEED INOPERATIVE

For a complete wiring diagram Refer to Section 8W
