INTERROGATE OCM

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The Occupant Classification Module (OCM) broadcasts a status message on the Bus that provides classifica-
tion and system fault data to the Occupant Restraint Controller (ORC). The ORC will set this DTC if the mes-
sage indicates that there is an active fault in the occupant classification system.

Diagnostic Test

1.

DETERMINE ACTIVE OR STORED DTC

CAUTION: Repair all other active ORC DTCs before proceeding with this test. Refer to the Table Of Contents
in this Section for a complete list of airbag system diagnostic procedures.

NOTE: Ensure that the battery is fully charged.

WARNING: When disconnecting or connecting airbag system components, the ignition must be turned off
and the battery must be disconnected.
Turn the ignition on.

Select ACTIVE or STORED DTC:

ACTIVE DTC

Go To 2

STORED DTC

Go To 3

2.

CHECK FOR ACTIVE DTCs IN THE OCM

With the scan tool, read active OCM DTCs.

Does the scan tool display any DTCs?

Yes

>> Diagnose and repair the DTC(s). Refer to the Table Of Contents in this Section for a complete list of

airbag system diagnostic procedures.

No

>>

WARNING: If the Occupant Restraint Controller (ORC) is dropped at any time, it must be replaced. Failure to
take the proper precautions could result in accidental airbag deployment and personal injury or death.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

Replace the ORC in accordance with the Service information.

Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

3.

TEST FOR AN INTERMITTENT CONDITION

NOTE: Diagnose and repair all active codes before diagnosing stored codes. Refer to the Table of Contents
in this Section for a complete list of airbag system diagnostic procedures.
With the scan tool, record and erase all Airbag System Module DTCs.

Turn the ignition off, wait 15 seconds, then turn the ignition on.

With the scan tool, read the active ORC DTCs.

Does the scan tool display any active DTCs?

Yes

>> Select the appropriate diagnostic procedure from the Table of Contents in this section.

No

>> No problem found at this time. Erase all codes before returning the vehicle to the customer.

8O - 58

RESTRAINTS - ELECTRICAL DIAGNOSTICS

KJ

LEFT CURTAIN SQUIB 1 CIRCUIT OPEN

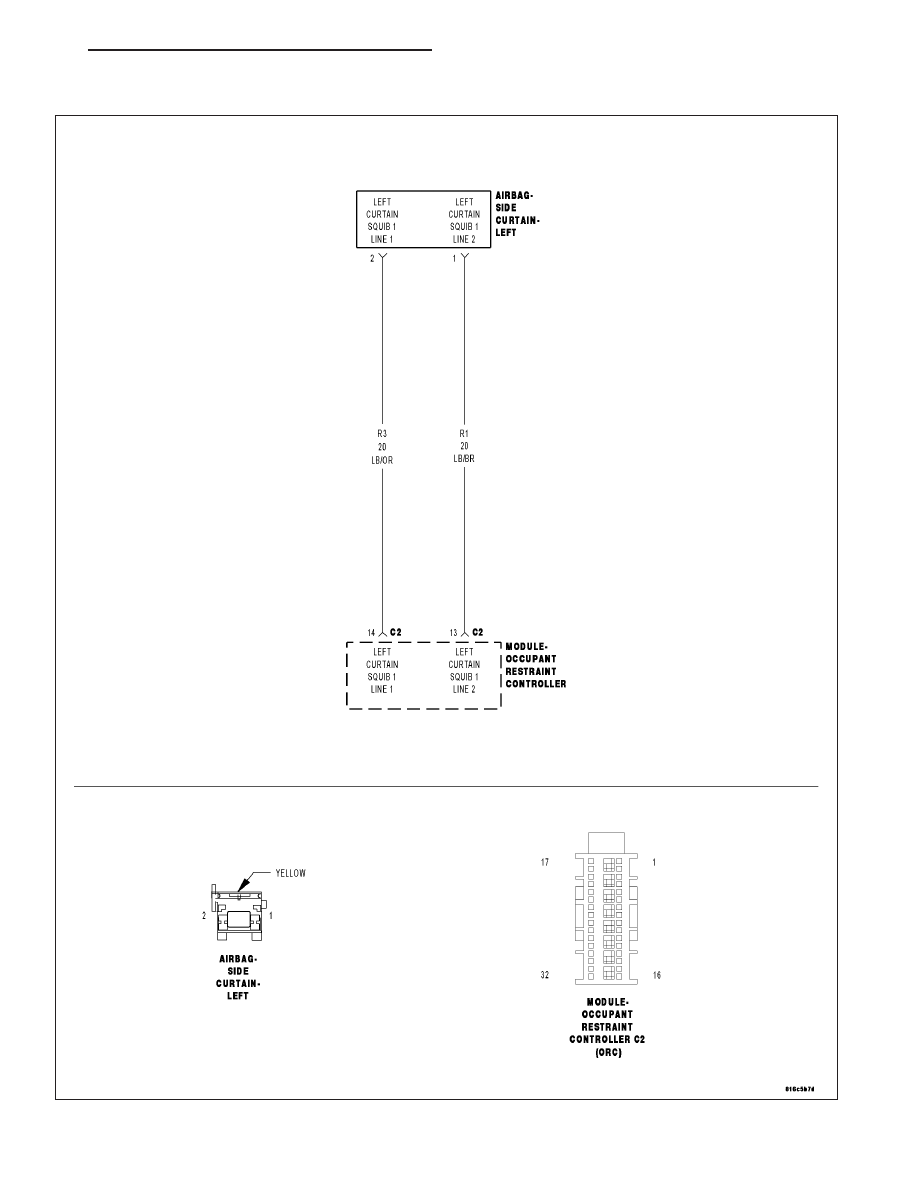

For a complete wiring diagram Refer to Section 8W.

KJ

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 59

•

When Monitored:
With the ignition on.

•

Set Condition:
The Occupant Restraint Controller (ORC) monitors the resistance of the Left Curtain Squib 1 circuits. The ORC
will set this DTC if it detects an open or high resistance on the Left Curtain Squib 1 circuits.

Possible Causes

(R3) LEFT CURTAIN SQUIB 1 LINE 1 CIRCUIT OPEN

(R1) LEFT CURTAIN SQUIB 1 LINE 2 CIRCUIT OPEN

LEFT SIDE CURTAIN AIRBAG

ORC

Diagnostic Test

1.

DETERMINE ACTIVE OR STORED DTC

NOTE: Ensure that the battery is fully charged.

NOTE: The scan tool, SRS Airbag Load Tool MRL 8443, and DVOM are required to perform the following
test.
Turn the ignition on.

SELECT ACTIVE or STORED DTC:

ACTIVE DTC

Go To 2

STORED DTC

Go To 5

2.

CHECK FOR OPEN SQUIB CIRCUITS IN LEFT SIDE CURTAIN AIRBAG

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Left Side Curtain Airbag connector.

WARNING: To avoid personal injury or death, do not place an
intact undeployed curtain airbag face down on a hard surface, the
airbag will propel into the air if accidentally deployed.

NOTE: Check connectors - Clean and repair as necessary.

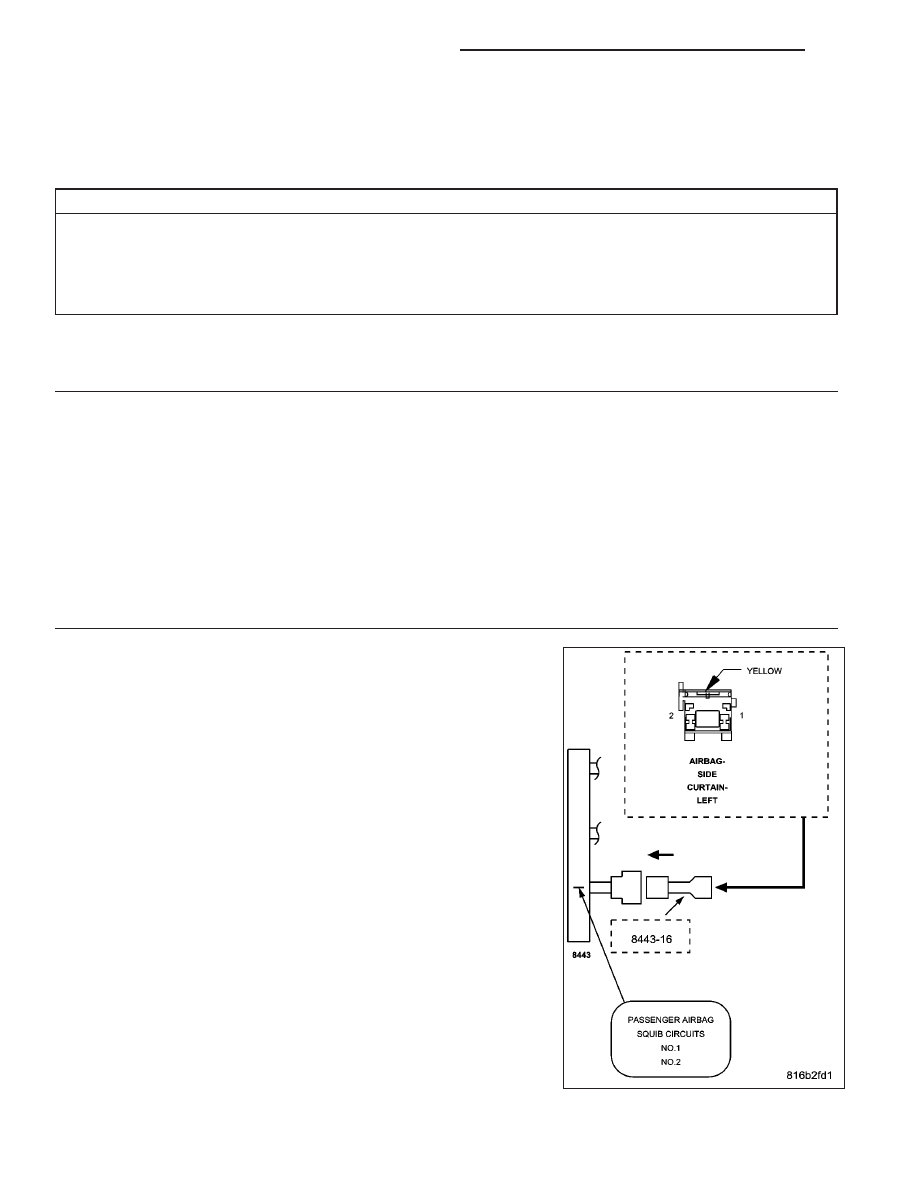

Connect the 8443 Load Tool and appropriate Jumper to the Left Side
Curtain Airbag connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, read the active ORC DTCs.

Does the scan tool display: LEFT CURTAIN SQUIB 1 CIRCUIT
OPEN?

Yes

>> Go To 3

No

>> Replace the Left Side Curtain Airbag in accordance with the

Service Information.

Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

8O - 60

RESTRAINTS - ELECTRICAL DIAGNOSTICS

KJ

3.

CHECK (R3) LEFT CURTAIN SQUIB 1 LINE 1 CIRCUIT FOR AN OPEN

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the 8443 Load Tool and Jumper from the Left Side Curtain
Airbag connector.

Disconnect the ORC connectors.

NOTE: Check connectors - Clean and repair as necessary.
Connect the 8443 Load Tool ORC Adaptor to the ORC connector.

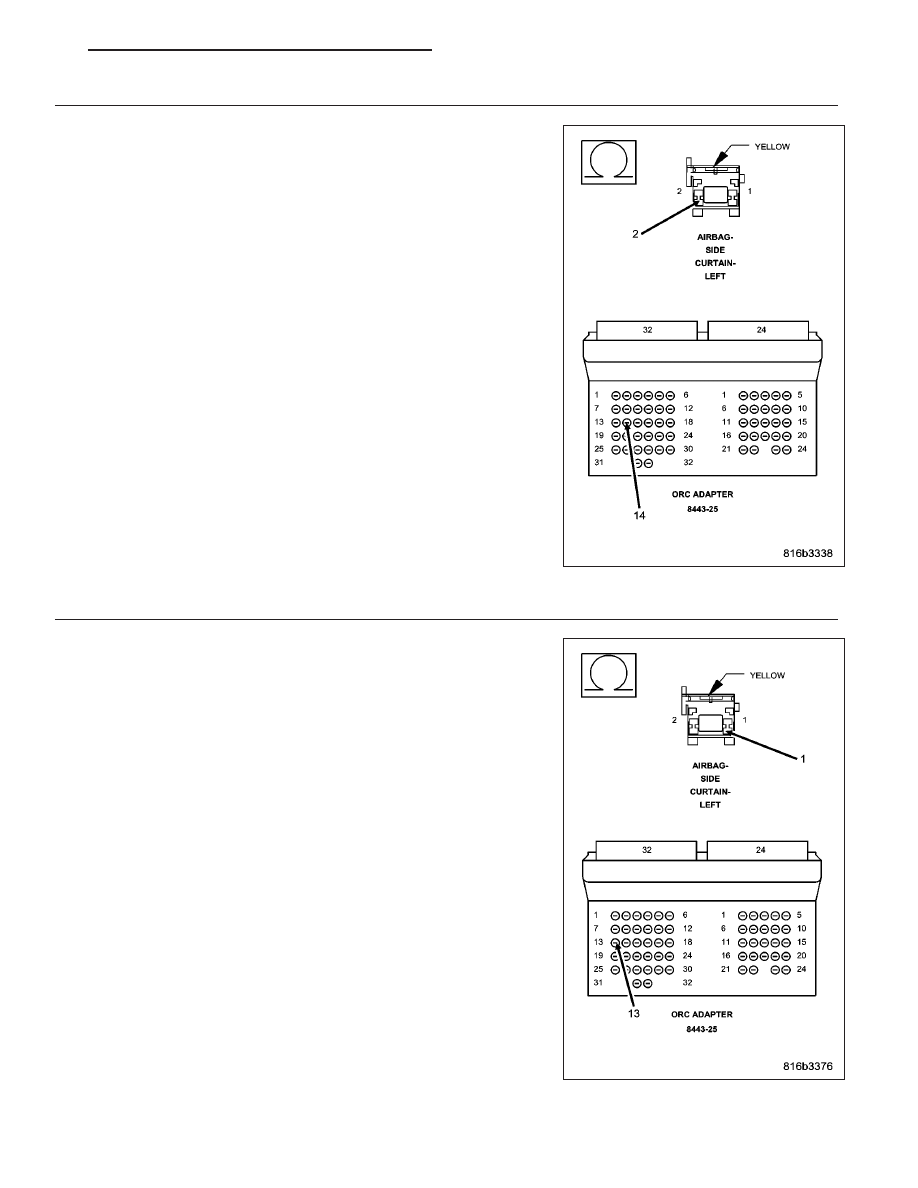

Measure the resistance of the (R3) Left Curtain Squib 1 Line 1 circuit
between the Left Side Curtain Airbag connector and the Load Tool ORC
Adaptor.

Is the resistance below 1.0 ohm?

Yes

>> Go To 4

No

>> Repair the (R3) Left Curtain Squib 1 Line 1 circuit for an

open.

Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

4.

CHECK (R1) LEFT CURTAIN SQUIB 1 LINE 2 CIRCUIT FOR AN OPEN

Measure the resistance of the (R1) Left Curtain Squib 1 Line 2 circuit
between the Left Side Curtain Airbag connector and the Load Tool ORC
Adaptor.

Is the resistance below 1.0 ohm?

Yes

>>

WARNING: If the Occupant Restraint Controller (ORC) is dropped
at any time, it must be replaced. Failure to take the proper precau-
tions can result in accidental airbag deployment and personal
injury or death.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.

Replace the ORC in accordance with the Service Informa-
tion.

Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

No

>> Repair the (R1) Left Curtain Squib 1 Line 2 circuit for an

open.

Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.
