POWER WINDOWS

DESCRIPTION

The power window system allows each of the door windows to be raised and lowered electrically by actuating a
switch on the center console. A master switch on the front of the center console allows the driver to raise or lower
each of the passenger door windows and to lock out the individual switches on the rear of the center console from
operation. The power window system receives battery feed through fuse 13 in the Power Distribution Center (PDC),
only when the ignition switch is in the RUN or ACCESSORY position.

OPERATION

WINDOW SWITCH

The power window switches control the battery and ground feeds to the power window motors. Both of the rear door
power window switches receive their battery and ground feeds through the circuitry of the front window switch.
When the power window lockout switch is in the Lock position, the battery feed for the rear door window switches
is interrupted.

WINDOW MOTOR

Front door window lift motors use permanent type magnets. The B+ and ground applied at the motor terminal pins
will cause the motor to rotate in one direction. Reversing current through the motor terminals will cause the motor
to rotate in the opposite direction.

Refer to the appropriate wiring information.

DIAGNOSIS AND TESTING - POWER WINDOWS

WIRING VOLTAGE TEST

The following wiring test determines whether or not voltage is continuous through the body harness to the front
switch.

1. Remove the power window switch and bezel (Refer to 8 - ELECTRICAL/POWER WINDOWS/POWER WINDOW

SWITCH - REMOVAL).

2. Disconnect wire connector from back of power window switch.

3. Switch ignition to the ON position.

4. Connect the clip end of a 12 volt test light to Pin 14 of the window switch harness connector. Touch the test light

probe to Pin 10.

•

If the test light illuminates, the wiring circuit between the battery and switch is OK.

•

If the lamp does not illuminate, first check fuse 13 in the Power Distribution Center (PDC). If fuse 13 is OK,
then check for a broken wire.

Refer to the appropriate wiring information.

POWER WINDOW MOTOR TEST

If the power window motor is receiving proper current and ground and does not operate, proceed with motor test.
Refer to the appropriate wiring information.

1. Remove front door trim panel as necessary to gain access to power window motor wire connector (Refer to 23

- BODY/DOOR - FRONT/TRIM PANEL - REMOVAL).

2. Disconnect power window motor wire connector from door harness.

3. Using two jumper wires, connect one to a battery (+) source and the other to a good ground (-).

4. Connect the Negative (-) jumper probe to one of the motor connector terminals.

5. Momentarily touch the Positive (+) jumper probe to the other motor connector terminal.

When positive probe is connected the motor should rotate in one direction to either move window up or down. If
window is all the way up or down the motor will grunt and the inner door panel will flex when actuated in that one
direction.

8N - 110

POWER WINDOWS

KJ

6. Reverse jumper probes at the motor connector terminals and window should now move in opposite direction. If

window does not move or grunt, replace the motor.

If window moved completely up or down, reverse the jumper probes and cycle window to the opposite position to
verify full operation.

If motor grunts and does not move, verify that regulator is not binding.

KJ

POWER WINDOWS

8N - 111

WINDOW MOTOR

REMOVAL

The window motor is incorporated into the window regulator assembly. If the window motor requires replacement,
the window regulator must be replaced. (Refer to 23 - BODY/DOOR - FRONT/WINDOW REGULATOR - REMOVAL)
or (Refer to 23 - BODY/DOORS - REAR/WINDOW REGULATOR - REMOVAL).

8N - 112

POWER WINDOWS

KJ

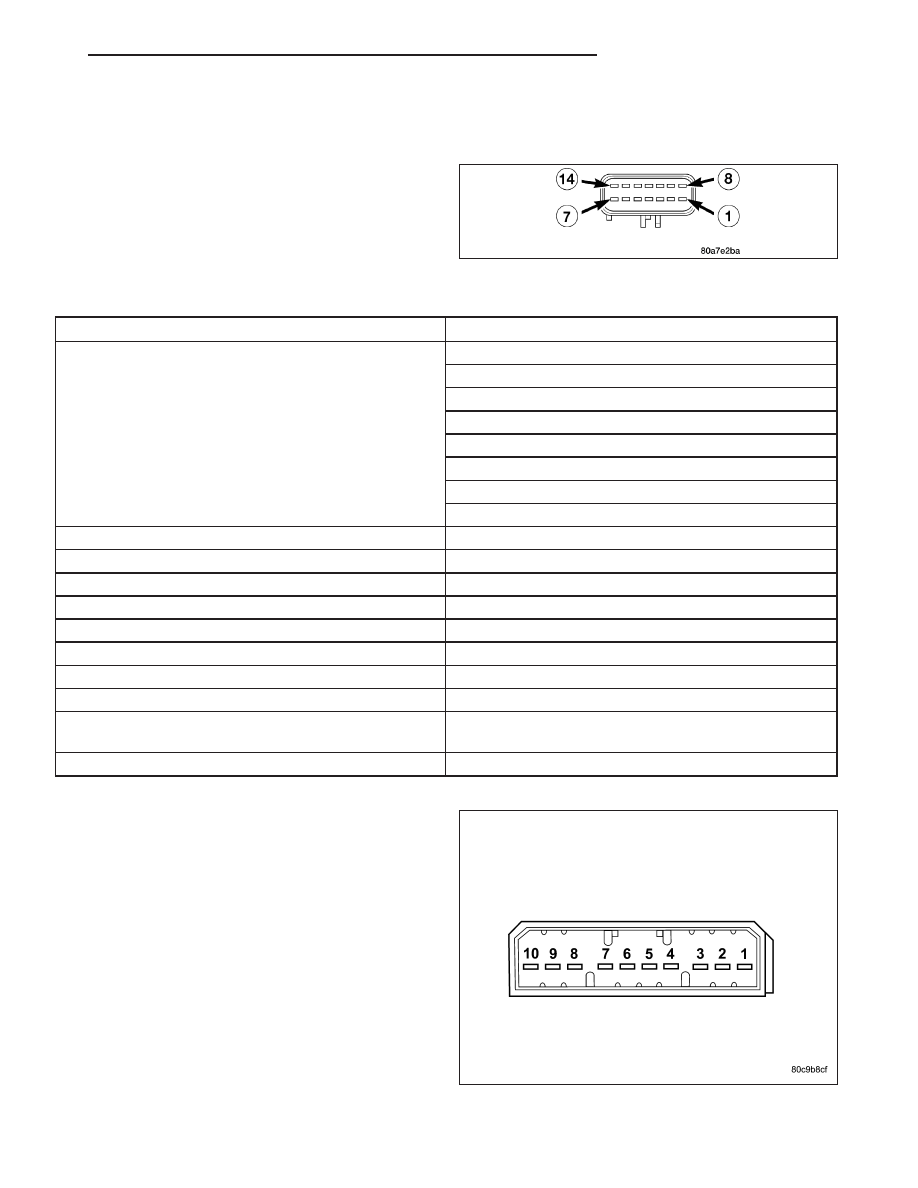

WINDOW SWITCH

DIAGNOSIS AND TESTING - WINDOW SWITCH

1. Remove the switch to be tested (Refer to 8 -

ELECTRICAL/POWER WINDOWS/POWER WIN-
DOW SWITCH - REMOVAL).

2. Using an ohmmeter, Test front switch for continuity.

POWER WINDOW FRONT SWITCH TEST

SWITCH POSITION

CONTINUITY BETWEEN

OFF

14 AND 4

14 AND 5

14 AND 6

14 AND 7

14 AND 9

14 AND 11

14 AND 12

14 AND 13

LEFT FRONT UP

10 AND 11

LEFT FRONT DOWN

10 AND 9

RIGHT FRONT UP

10 AND 12

RIGHT FRONT DOWN

10 AND 13

LEFT REAR UP

10 AND 5

LEFT REAR DOWN

10 AND 4

RIGHT REAR UP

10 AND 7

RIGHT REAR DOWN

10 AND 6

LOCKOUT (LOCKED)

NO CONTINUITY

BETWEEN 10 AND 2

LOCKOUT (UNLOCKED)

10 AND 2

3. If the proper results are not obtained, replace the

front window switch.

4. Test rear switch for continuity.
