Jeep Liberty KJ. Manual - part 154

Possible Causes

(P35) DOOR UNLOCK RELAY OUTPUT CIRCUIT OPEN

DOOR UNLOCK RELAY

Diagnostic Test

1.

DTC’S PRESENT

With the scan tool, read DTCs.

Are there any Power Door Lock related codes present?

Yes

>> Refer to symptom list for problems related to POWER DOOR LOCKS/RKE.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

No

>> Go To 2

2.

CHECK (P35) DOOR UNLOCK RELAY OUTPUT CIRCUIT OPEN

Turn the ignition off.

Remove the Door Unlock Relay from the Junction Block.

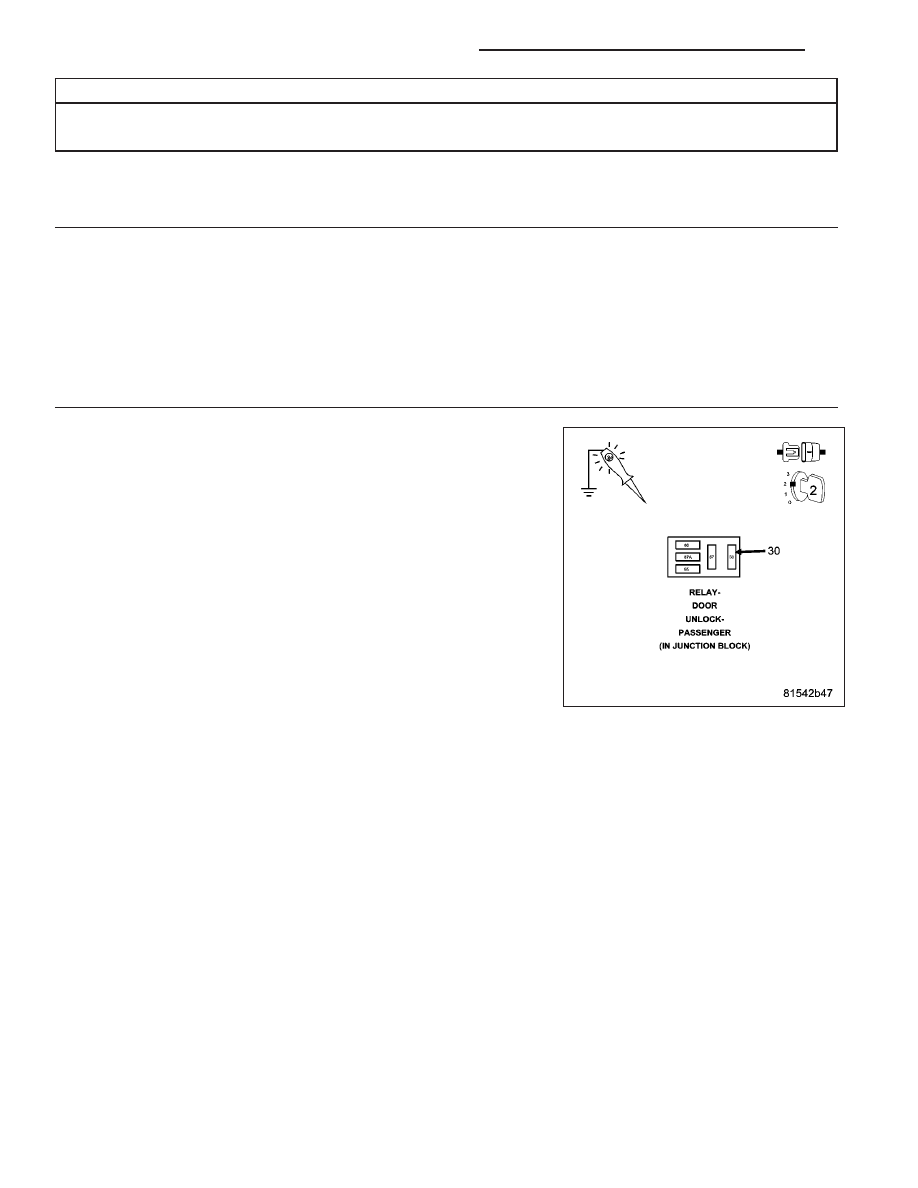

Using a 12-volt test light connected to ground, check the (P35) Door
Unlock Relay Output circuit (cavity 30) in the relay connector.

Turn the ignition on.

With the scan tool, actuate the Door Locks (relay).

Does the test light illuminate brightly when the relay is actu-
ated?

Yes

>> Replace the Door Unlock Relay.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Repair the (P35) Door Unlock Relay Output circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

8N - 38

POWER LOCKS - ELECTRICAL DIAGNOSTICS

KJ

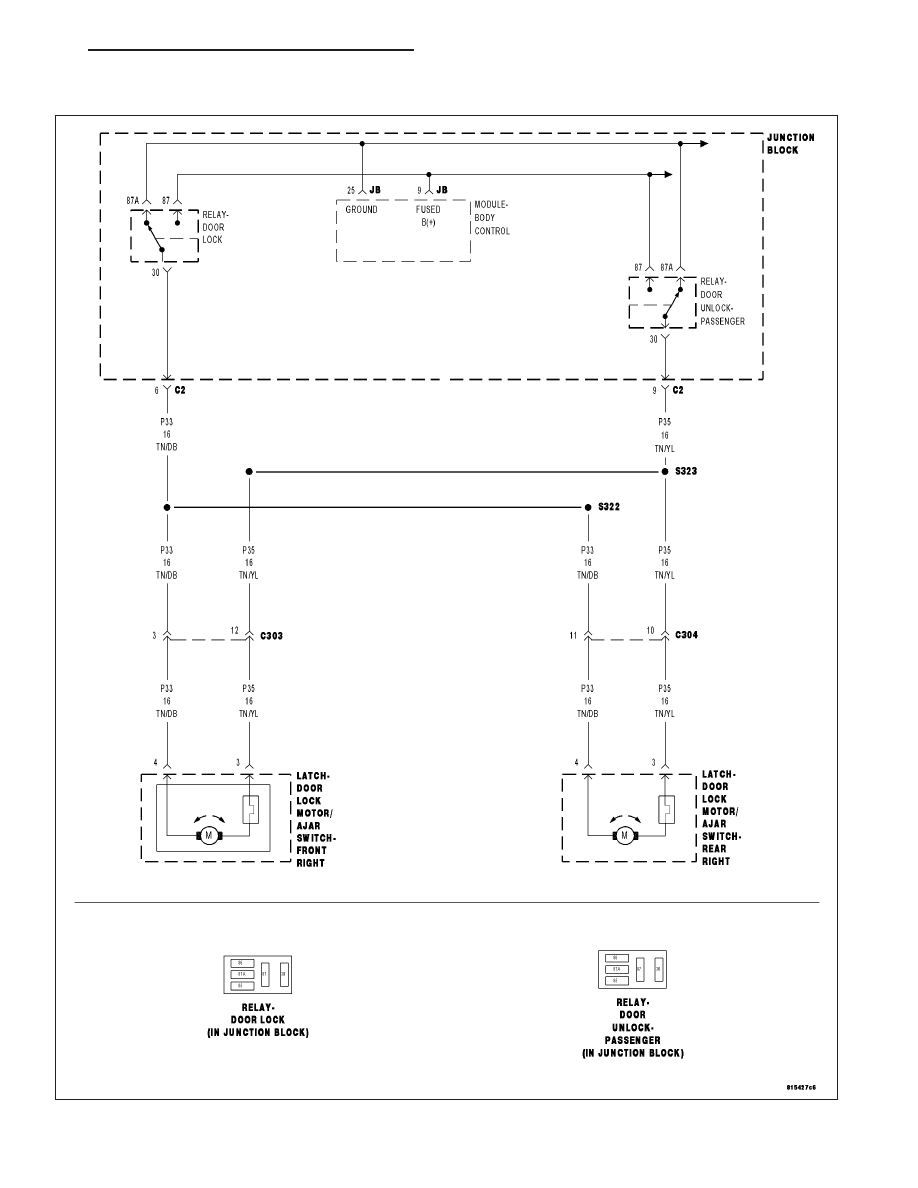

*ALL PASSENGER DOORS FAIL TO UNLOCK

For a complete wiring diagram Refer to Section 8W.

KJ

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 39

Possible Causes

(P35) DOOR UNLOCK RELAY OUTPUT CIRCUIT SHORT TO GROUND

DOOR UNLOCK RELAY

Diagnostic Test

1.

DTC’S PRESENT

With the scan tool, read DTCs.

Are there any Power Door Lock related codes present?

Yes

>> Refer to symptom list for problems related to POWER DOOR LOCKS/RKE.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

No

>> Go To 2

2.

CHECK (P35) DOOR UNLOCK RELAY OUTPUT FOR SHORT TO GROUND

Turn the ignition off.

Remove the Door Lock, the Door Unlock and the Driver Door Unlock
Relays from the Junction Block.

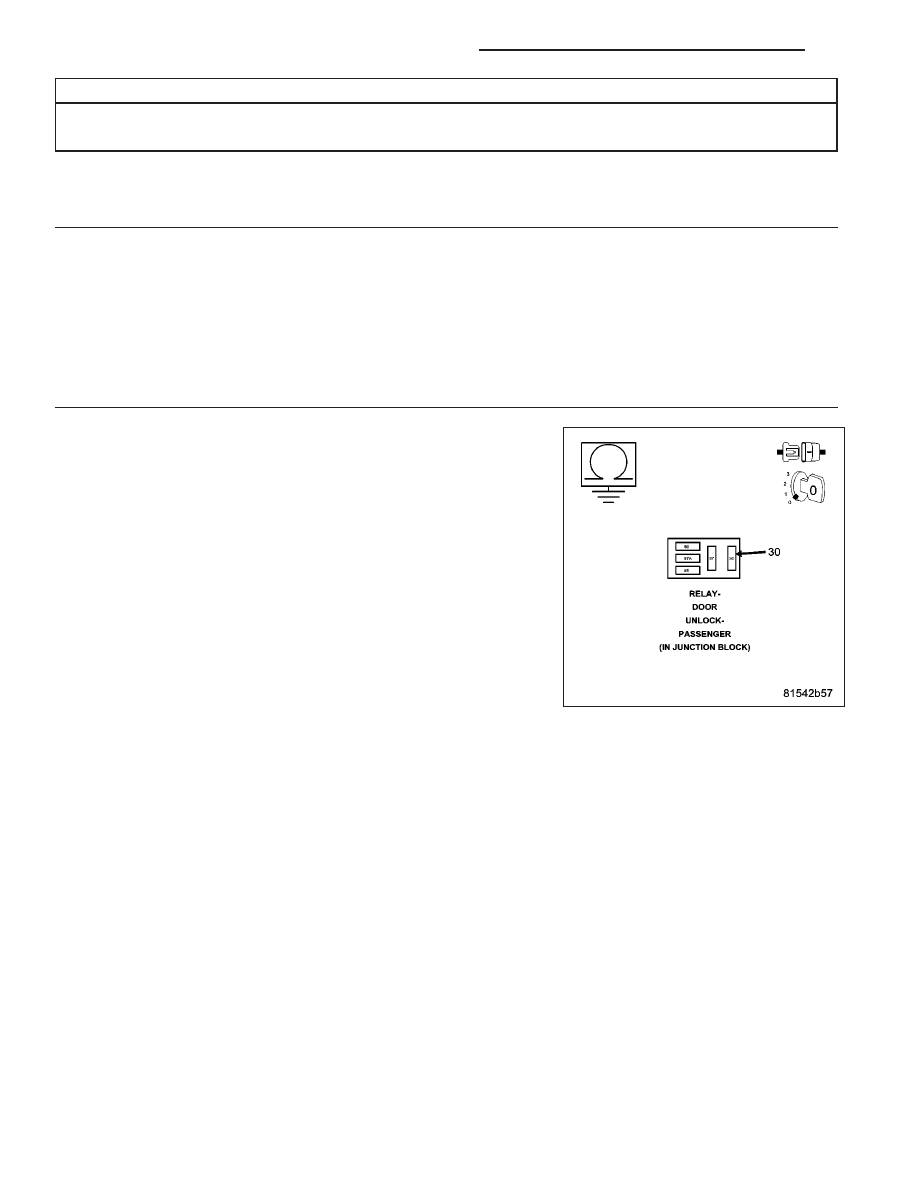

Measure the resistance between ground and the (P35) Door Unlock
Relay Output circuit (cavity 30) in the Door Unlock Relay connector.

Is the resistance below 1000.0 ohms?

No

>> Replace the Door Unlock Relay.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

Yes

>> Repair the (P35) Door Unlock Relay Output circuit for a

short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

8N - 40

POWER LOCKS - ELECTRICAL DIAGNOSTICS

KJ

*AUTO DOOR LOCKS INOPERATIVE

For a complete wiring diagram Refer to Section 8W.

Possible Causes

AUTO (ROLLING) DOOR LOCKS NOT ENABLED

DOOR AJAR STATUS

PCM DTC’S PRESENT

BODY CONTROL MODULE - AUTO LOCKS INOPERATIVE

Diagnostic Test

1.

READ AUTO DOOR LOCK STATUS ON SCAN TOOL

With the scan tool select:

9

Body Controller

9

,

9

Miscellaneous

9

,

9

Auto Door Locks

9

Does the scan tool show

(

Auto Door Locks: ENABLED

(

?

Yes

>> Go To 2

No

>> With the scan tool, enable the Auto (Rolling) Door Locks, open and close the driver door at least once

and retest the System.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

2.

CHECK DOOR AJAR STATES

Ensure all doors are closed.

With the scan tool read all DOOR AJAR states

Do any door ajar states show CLOSED?

Yes

>> Refer to symptom list for problems related to DOOR AJAR.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

No

>> Go To 3

3.

CHECK FOR PCM DTC’s

With the scan tool read

9

Engine

9

DTC’s.

Are there any TPS DTC’s present?

Yes

>> Refer to symptom list for problems related to DRIVEABILITY..

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

No

>> Replace the Body Control Module in accordance with service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

KJ

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 41
