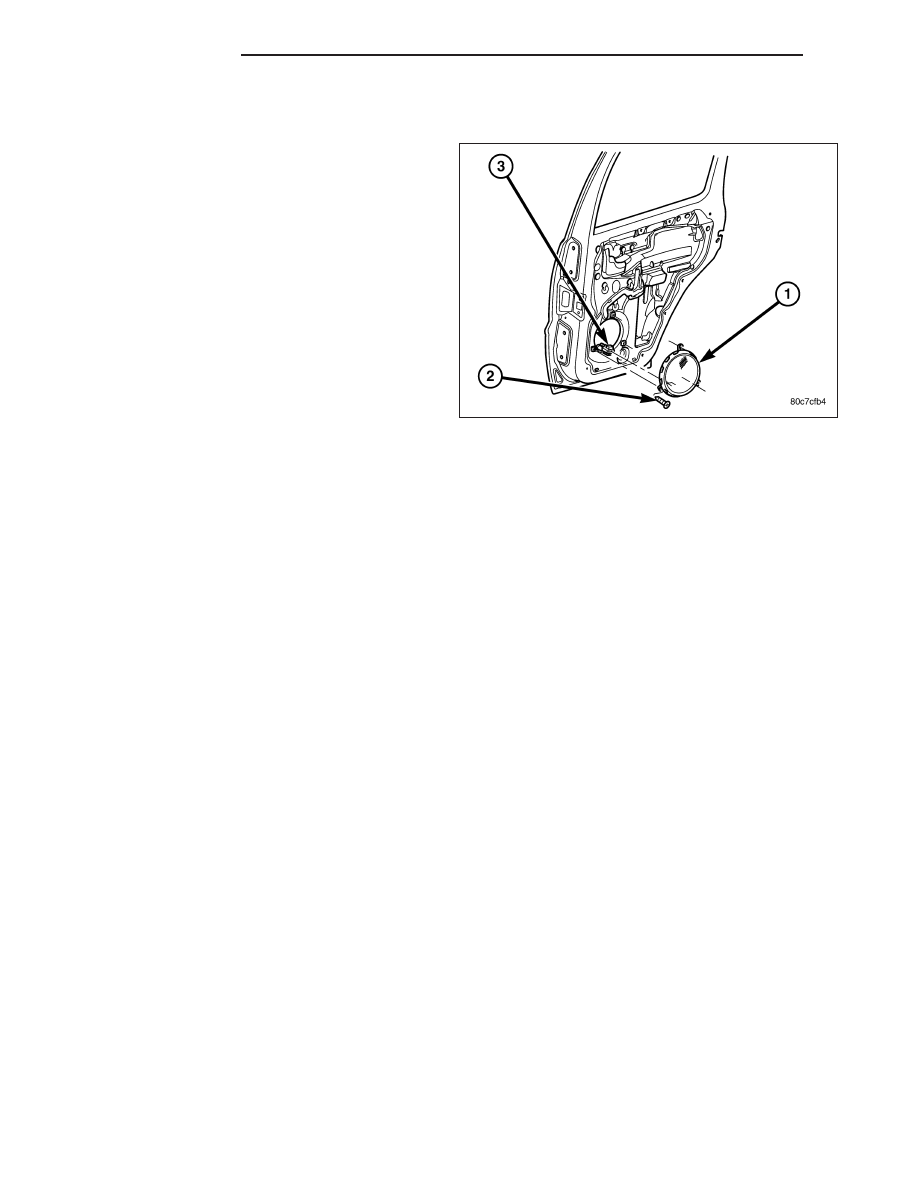

REAR DOOR

1. Connect the wire harness connector and install the

speaker to the door.

2. Install the speaker mounting screws. Tighten to 2

N·m (20 in. lbs.).

3. Install the rear door trim panel (Refer to 23 -

BODY/DOORS - REAR/TRIM PANEL - INSTALLA-
TION).

4. Connect the battery negative cable.

8A - 76

AUDIO/VIDEO

KJ

CHIME/BUZZER

TABLE OF CONTENTS

page

page

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS . . . 1

CHIME WARNING SYSTEM . . . . . . . . . . . . . . . . . 11

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

*CHIME INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . 3
*CHIME SOUNDS WITH DRIVER DOOR

OPEN & KEY REMOVED

. . . . . . . . . . . . . . . . . . . . . . 4

*CHIME INOPERATIVE WITH KEY IN

IGNITION & DRIVER DOOR OPEN

. . . . . . . . . . . . . 7

*VEHICLE SPEED WARNING CHIME

PROBLEM

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

KJ

CHIME/BUZZER

8B - 1

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

8B - 2

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

KJ

*CHIME INOPERATIVE

For a complete wiring diagram Refer to Section 8W.

Possible Causes

INSTRUMENT CLUSTER

Diagnostic Test

1.

TEST CHIME OPERATION WITH THE SCAN TOOL

Turn the ignition on.

With the scan tool, actuate the Chime.

Does the Chime sound?

Yes

>> Refer to the Table of Contents in this Section for related symptoms.

No

>> Replace the Instrument Cluster in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

KJ

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

8B - 3
