3. Connect cable to radio.

4. Install instrument panel (Refer to 23 - BODY/IN-

STRUMENT

PANEL/INSTRUMENT

PANEL

ASSEMBLY - INSTALLATION).

5. Connect the battery negative cable.

EXPORT

WARNING: Disable the airbag system before attempting any steering wheel, steering column, seat belt ten-
sioner, side airbag, or instrument panel component diagnosis or service. Disconnect and isolate the battery
negative (ground) cable, then wait two minutes for the airbag system capacitor to discharge before per-
forming further diagnosis or service. This is the only sure way to disable the airbag system. Failure to take
the proper precautions could result in accidental airbag deployment and possible personal injury.

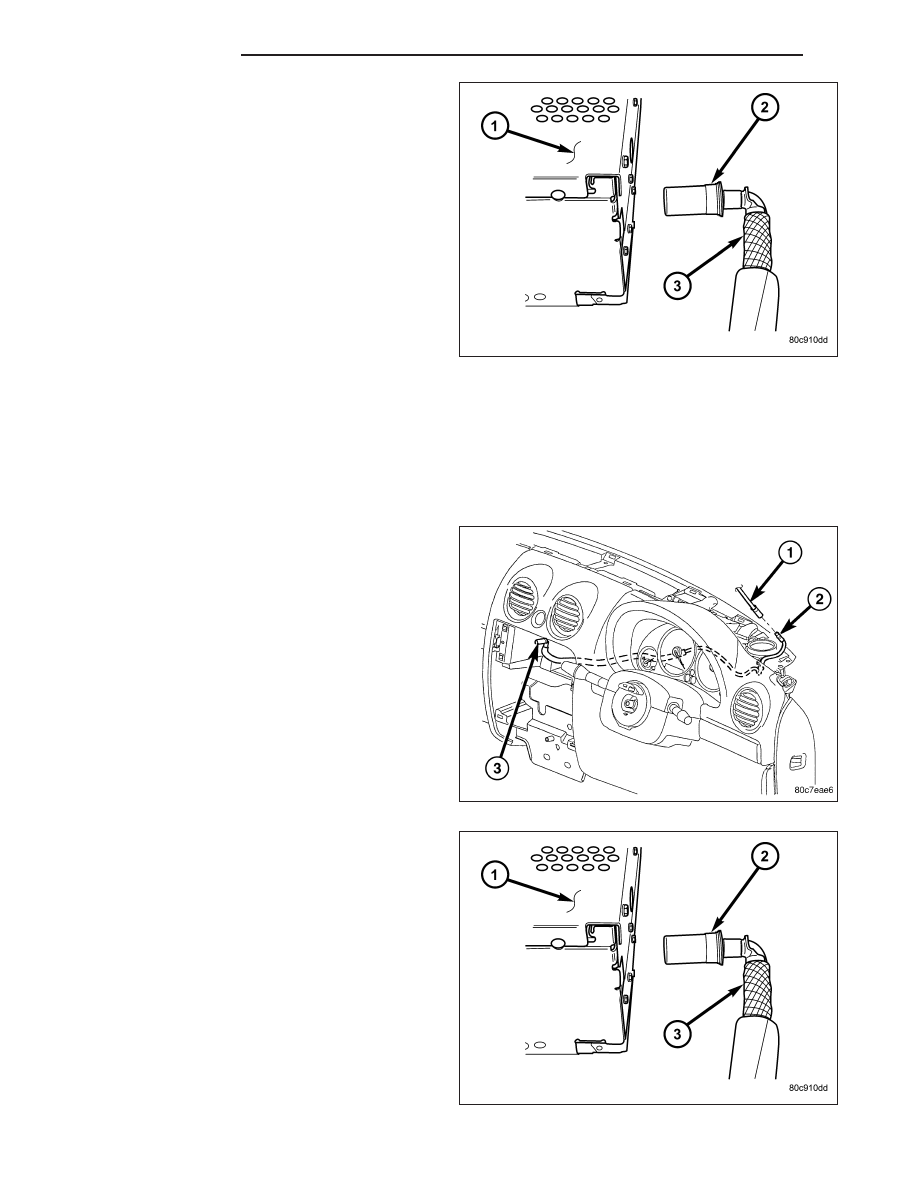

1. Position the instrument panel antenna cable onto

the instrument panel.

2. Engage each of the retainers that secure the cable

(2) to the back side of the instrument panel.

3. Connect cable to radio.

4. Install instrument panel (Refer to 23 - BODY/IN-

STRUMENT

PANEL/INSTRUMENT

PANEL

ASSEMBLY - INSTALLATION).

5. Connect the battery negative cable.

8A - 52

AUDIO/VIDEO

KJ

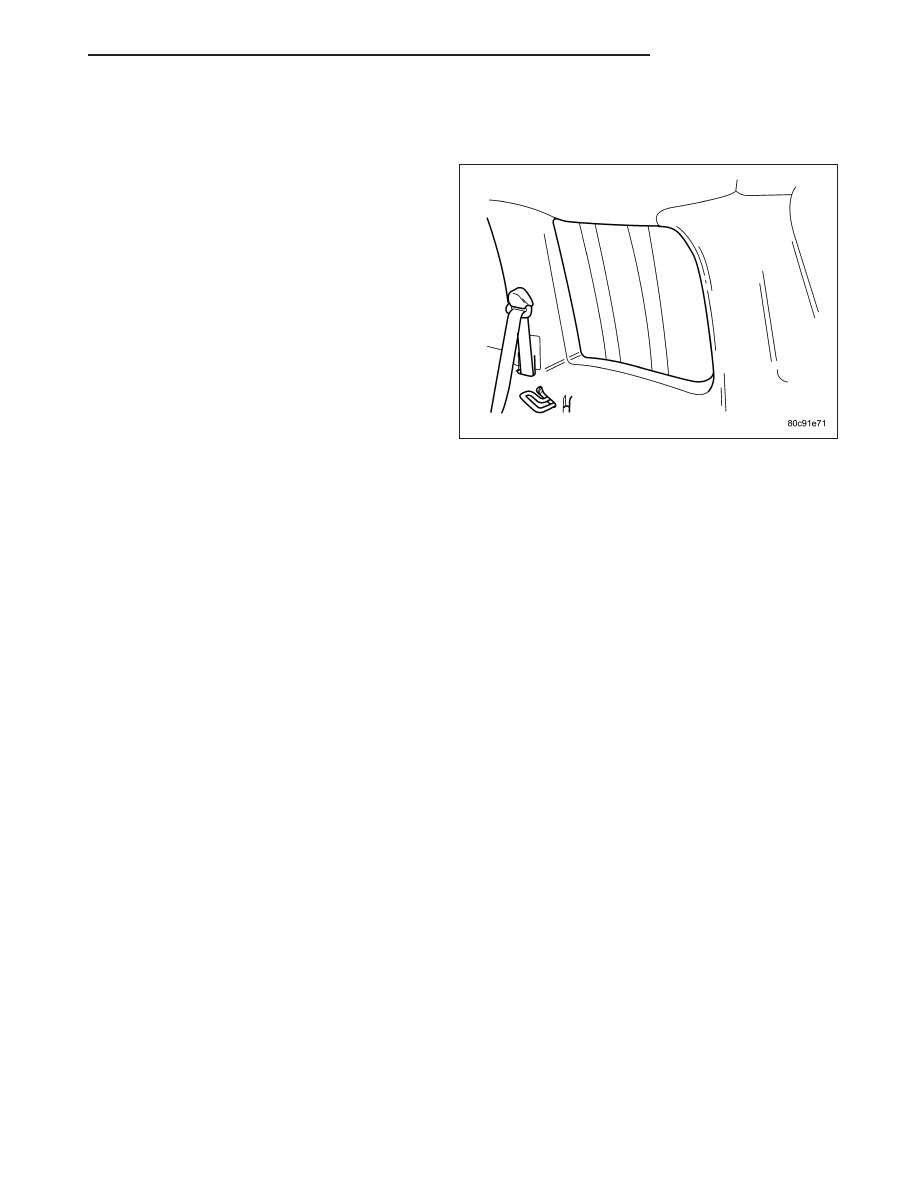

QUARTER GLASS INTEGRAL ANTENNA

DESCRIPTION

The integral radio antenna element is bonded to the
right rear quarter glass and is replaced with the glass
assembly only.

OPERATION

The integral antenna receives radio frequencies and sends them to the antenna module for amplification.

DIAGNOSIS AND TESTING - QUARTER GLASS INTEGRAL ANTENNA

The antenna grid pattern connects to the terminal tab for both AM and FM.

For circuit descriptions and diagrams, refer to the appropriate wiring information. The wiring information includes
wiring diagrams, proper wire and connector repair procedures, details of wire harness routing and retention, con-
nector pin-out information and location views for the various wire harness connectors, splices and grounds. To
detect breaks in the integral antenna elements, the following procedure is required:

1. Disconnect the antenna module connector from the antenna terminals on the glass.

2. Using an ohmmeter, place a lead on one of the terminals and check each end of the grid pattern connected to

this terminal for continuity. If continuity is not present, move one lead through the grid in progression starting at
the terminal with the other lead on the terminal until continuity is lost. A break in the antenna grid can be repaired
using a Mopar Rear Window Defogger Repair Kit (Part Number 4267922) or equivalent (Refer to 8 - ELECTRI-
CAL/HEATED GLASS - STANDARD PROCEDURE).

KJ

AUDIO/VIDEO

8A - 53

RADIO

DESCRIPTION

RADIO

Available radios include:

•

AM/FM/cassette with CD changer control feature (RBB sales code)

•

AM/FM/cassette/CD/ with CD changer control feature (RAZ sales code)

•

AM/FM/CD with CD changer control feature (RBK sales code)

•

AM/FM/ 6 CD in-dash changer (RBQ sales code)

•

AM/FM/cassette/CD with CD changer control feature (RAD, RBT or RBY sales code) - export only

•

AM/FM/CD (REK sales code) - export only

•

AM/FM/DVD with GPS navigation (RB1 sales code)

•

AM/FM/DVD with GPS navigation (RB3 sales code) - export only

All radio receivers can communicate on the Programmable Communications Interface (PCI) data bus network.

COUNTRY CODE AND CABIN EQ SETTING - REK RADIO ONLY

The REK radio may require the country code and cabin EQ setting to be set if not programmed correctly.

If battery power is lost to radio, the anti-theft code must be entered before radio will operate.

If the region the vehicle will be driven in uses 10 kHz spacing on the AM band (i.e. 950, 960 etc.), set the Country
Code to “USA”. If the region uses 9 kHz spacing, has LW and MW Bands, and uses RDS (i.e. AF, PTY, TA, etc.),
set the radio for “EUR”. If neither of the previous settings apply, and the vehicle is not being driven in Japan, set the
radio to “ROW”. Vehicles driven in Japan should have the radio set to “JPN”. The following chart list selected coun-
try codes and radio broadcast standards.

To enter the country code and EQ setting, use a scan tool.

COUNTRY CODE SELECTION CHART

INTERNATIONAL

COUNTRY CODE

RADIO BROADCAST STD.

AFGHANISTAN (8AA)

ROW

ALBANIA (8BA)

ROW

ALGERIA (8AC)

EUR

AMERICAN SAMOA

(8AD)

ROW

ANDORRA (8AE)

ROW

ANGOLA (8AF)

ROW

ANGUILLA (8HA)

USA

ANTARCTICA (8HB)

ROW

ANTIGUA (8AG)

USA

ARGENTINA (8AJ)

USA

ARMENIA (8HC)

EUR

ARUBA (8AK)

USA

AUSTRALIA (8AL)

ROW

AUSTRIA (8AM)

EUR

AZERBAIJAN (8HD)

ROW

AZORES (8AN)

USA

BAHAMAS (8AP)

USA

BAHRAIN (8AR)

ROW

8A - 54

AUDIO/VIDEO

KJ

INTERNATIONAL

COUNTRY CODE

RADIO BROADCAST STD.

BANGLADESH (8AS)

ROW

BARBADOS & ISLANDS

(8AT)

ROW

BELARUS (8G5)

EUR

BELGIUM &

LUXEMBOURG (8AU)

EUR

BELIZE (8AV)

USA

BENIN (8WA)

ROW

BERMUDA (8AX)

USA

BOLIVIA (8AY)

USA

BOSNIA-HERZEGOVINA

(8HE)

ROW

BOTSWANA (8AZ)

ROW

BRAZIL (8A1)

USA

BRITISH INDIA OCEAN

(8A2)

ROW

BRITISH VIRGIN

ISLANDS (8A3)

USA

BRUNEI (8A4)

ROW

BULGARIA (8A5)

EUR

BURKINA FASO (8GM)

ROW

CAMBODIA/

KAMPUCHEA (8DG)

ROW

CAMEROON (8A9)

ROW

CANARY ISLANDS (8BB)

ROW

CAPE VERDE (8BD)

ROW

CAYMAN ISLANDS (8BF)

USA

CENTRAL AFRICAN

REPUBLIC (8BG)

ROW

CHAD (8BJ)

ROW

CHILE (8BK)

USA

CHINA MAINLAND (8BL)

ROW

COLOMBIA (8BM)

USA

COMOROS (8BN)

ROW

CONGO (8BP)

ROW

COSTA RICA (8BS)

USA

CROATIA (8G7)

EUR

CUBA (8BT)

USA

CYPRUS (8BB)

EUR

CZECH. REPUBLIC

(8BW)

EUR

DENMARK (8BX)

EUR

DJIBOUTI (8BU)

ROW

DOMINICA (8BZ)

USA
